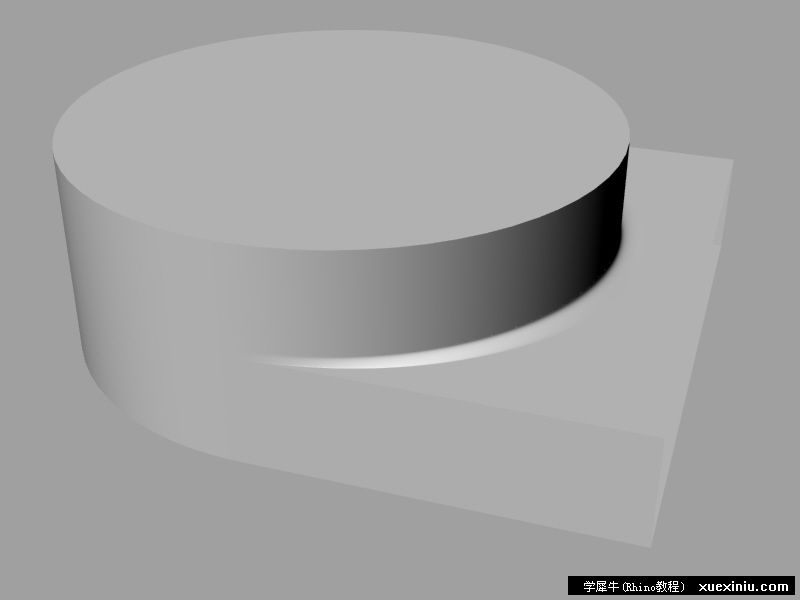

犀牛渐消倒角教程


2008-4-23 17:32 105584 438 [技巧方法] [复制链接] [显示全部楼层] [打印]
原来这个是求助贴!!感谢x。。。作出教程。。。
发表于 2008-4-23 17:32:59 | 显示全部楼层 |阅读模式

回复 | 使用道具 举报

该帖共收到 438 条回复!
nacnac 发表于 2008-8-29 12:31
终于做出来了。为啥红圈内会有痕迹啊?

组合一下就好了,记得基础公开课里讲吹风机的制作的时候 就有提到过,有裂缝的地方只是显示问题,因为不在一个组了, 组合一下就好了,,
发表于 2015-6-30 07:06:28 | 显示全部楼层

回复 | 支持 1 | 反对 0 使用道具 举报

回复 楼主 jocan 的帖子

回复 楼主 jocan 的帖子

评分

参与人数 12大洋 +33 收起 理由
757854457 + 5 神马都是浮云
Zen9 + 1 很给力!
一之瀬謹 + 2 cool!这个方法更简单可行!
303484817 + 1 赞一个!
niaoooooooo + 3 很给力!
时光眸 + 1 很给力!
642819228 + 5 很给力!
驽风行者 + 1 赞一个!
shuihuochunqiu + 3 很给力!
lukepope + 3 很给力!
lee_vz + 3 很给力!
死神兔兔 + 5 非常感谢。

查看全部评分

发表于 2008-9-26 10:34:11 | 显示全部楼层

回复 | 支持 1 | 反对 0 使用道具 举报

首先提取边缘线
根据线做出圆管

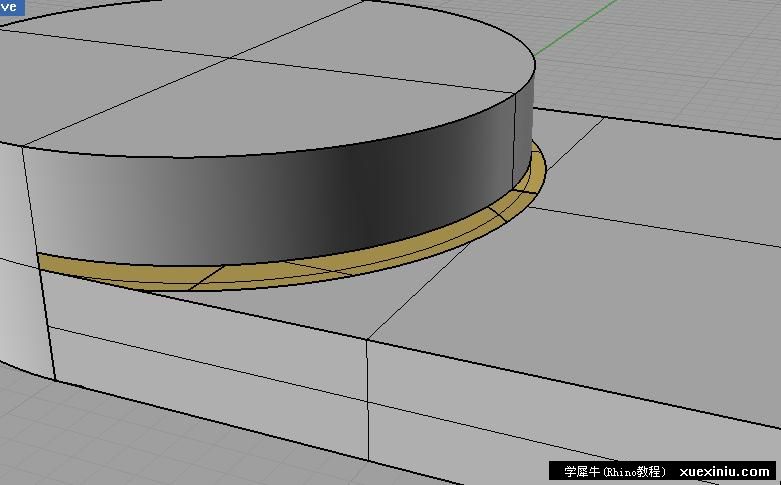

计算出相交线,并将中间面剪切掉
同样方法剪切掉下面的面
将此处边缘线分割,便于blend
进行blend
为了最后的曲面比较光滑,这里提取这三个面的结构线,将左面部分删掉
删除后的样子,有三条外露边缘

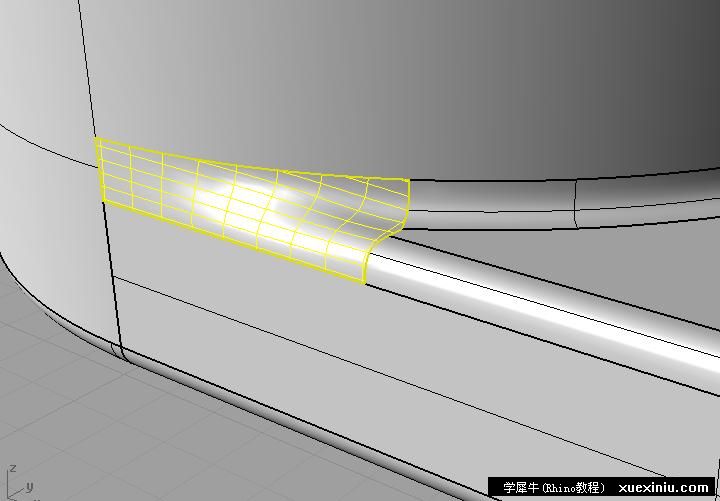

进行patch
最终效果

评分

参与人数 1大洋 +1 收起 理由
风中飘雨 + 1 很给力!

查看全部评分

发表于 2008-4-24 02:52:43 | 显示全部楼层

回复 | 支持 1 | 反对 0 使用道具 举报

发表于 2008-4-23 20:41:28 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

这样?
发表于 2008-4-23 20:55:06 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

牛仔谢过了....
 楼主| 发表于 2008-4-24 12:57:47 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

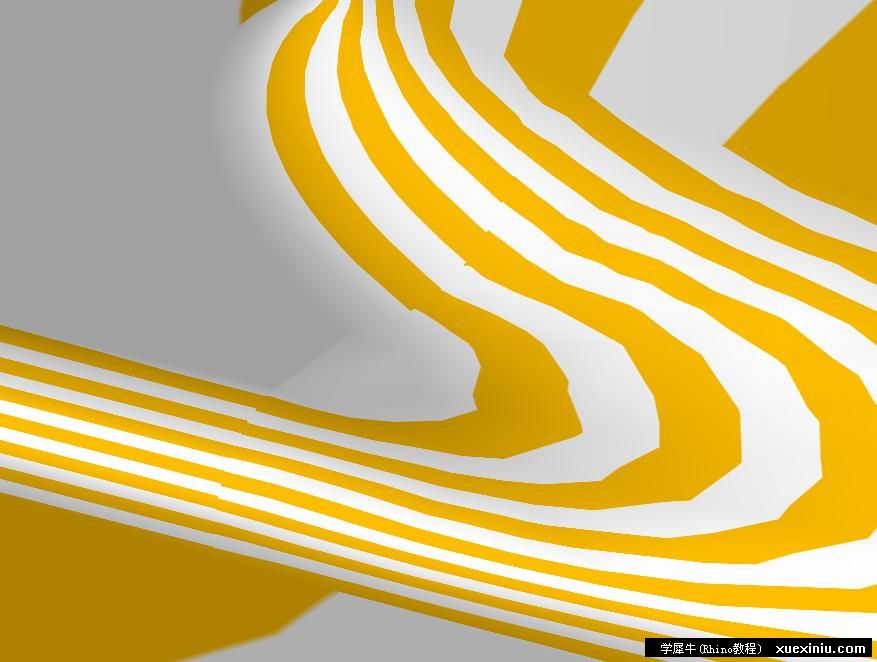

感觉自己做的还没到达到G2的效果....呵呵.
 楼主| 发表于 2008-4-24 13:07:51 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

学习中

[ 本帖最后由 kaykyle 于 2008-4-25 11:12 编辑 ]

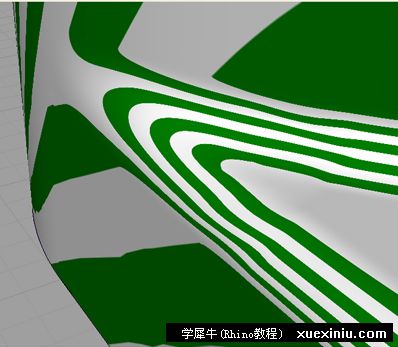

倒角的练习 斑马线.jpg
倒角的练习 分面图.jpg
倒角的练习 光面图.jpg
发表于 2008-4-25 10:15:53 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

计算出相交线,并将中间面剪切掉

请问这句话是指的什么命令?能否贴个图标。谢谢


转载请注明出自Rhino(犀牛)教程中文网站 http://www.xuexiniu.com/,本贴地址:http://www.xuexiniu.com/viewthread.php?tid=508
发表于 2008-8-27 19:05:44 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

终于做出来了。为啥红圈内会有痕迹啊?
发表于 2008-8-29 12:31:08 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

都做得不错。我是来送分的
发表于 2008-8-31 15:27:13 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

楼主 问个问题 就是以下这张图的用布尔运算差集怎么切不掉这个圆管的? 要是不用布尔的话那怎么样才能把圆管切掉呢? 谢谢!
发表于 2008-9-3 08:16:10 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

学习了,谢谢!这个思路很有用!顶起!~~~~
发表于 2008-9-4 11:43:12 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

ltu

ltu
发表于 2008-9-26 10:40:32 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

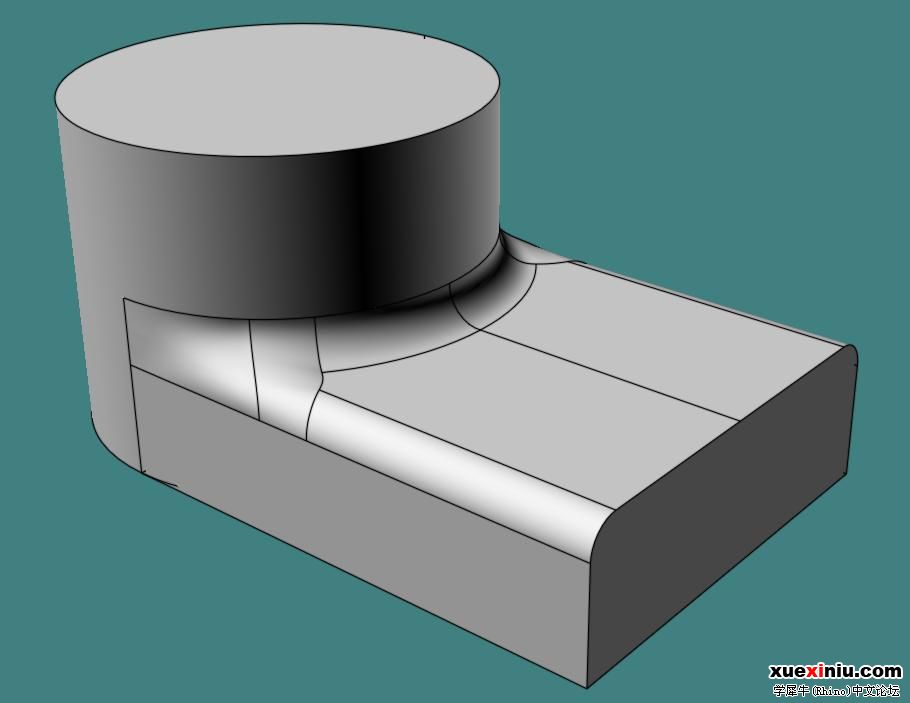

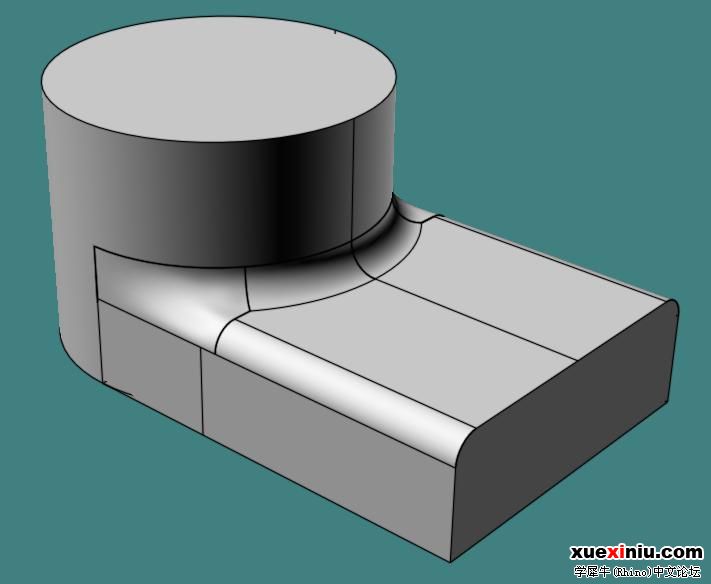

侧边一片作,两片作都不能作到很完美

侧边一片作,两片作都不能作到很完美
发表于 2008-10-13 12:35:42 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

练习了~!
发表于 2008-11-4 11:56:26 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

小试牛刀!!
发表于 2008-11-4 19:22:09 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

好贴。对于初学者来说倒角是最困惑的地方了。
发表于 2008-11-5 14:02:04 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

学习学习了 ~[s:76]
发表于 2008-11-10 12:29:15 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

额,貌似懂了,谢谢大家了,我试试先
发表于 2008-11-10 12:48:52 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

学习了,没有更好的方法吗? QQ截图未命名.jpg
发表于 2009-1-2 20:41:27 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

还是有点不好,不过比刚才好点 12.jpg
发表于 2009-1-2 22:11:48 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

楼上的做的一般啊
发表于 2009-1-3 12:37:37 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

有用
发表于 2009-1-6 00:10:42 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

这种做法很好
发表于 2009-1-6 12:46:17 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

未命名副本.jpg ...学习一下
发表于 2009-1-6 14:21:59 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

谢了!
发表于 2009-1-12 10:11:59 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

不错呀~~
发表于 2009-1-17 05:57:00 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

我做了一个
发表于 2009-1-17 09:39:57 | 显示全部楼层

回复 | 支持 | 反对 使用道具 举报

~
发表于 2009-2-1 13:15:22 | 显示全部楼层
