Rhino建模教程之鼠标建模方法含图文解说

发布于 2013-10-22 140 点赞 337 评论 172853 浏览

    有没有人看啊。。。

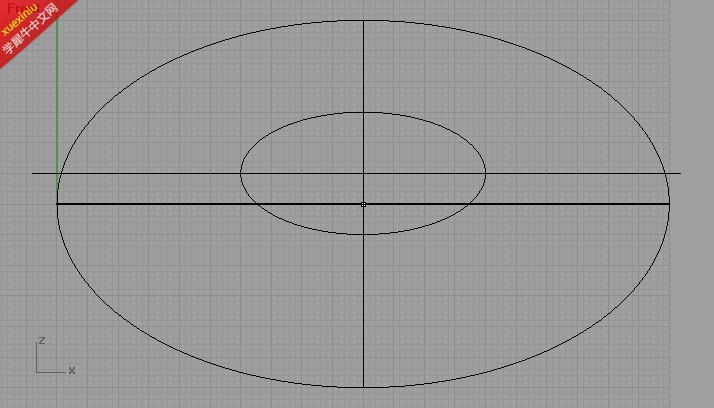

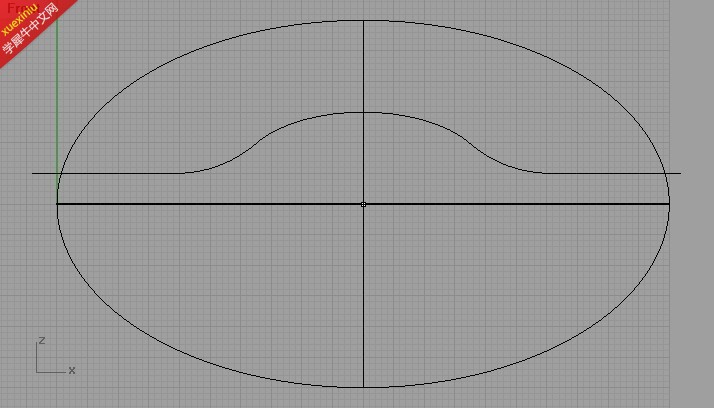

  1.画一个椭圆。



  2.画一个椭圆和一条直线。



  3.把不要的剪切掉。



  4.倒圆角。

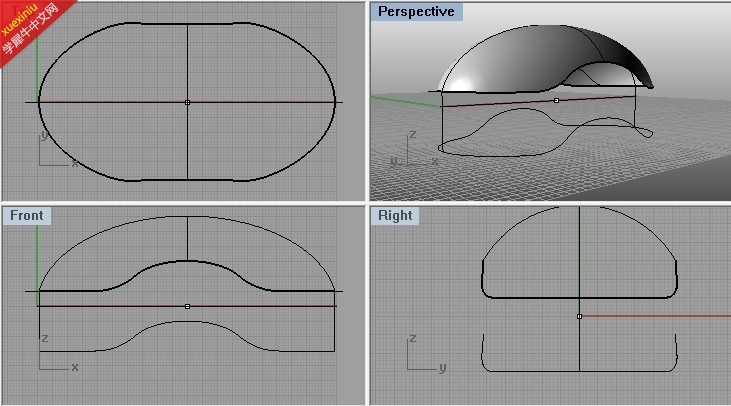

  5.把曲线投影在椭圆上,将椭圆分成2半。



  6.删除下部分,对上部分进行倒角。

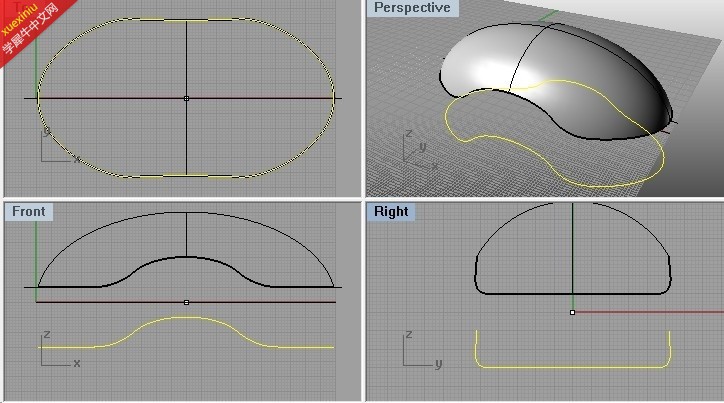

  7.将曲线下拉20mm。



  8.打开四分点,用直线连接。

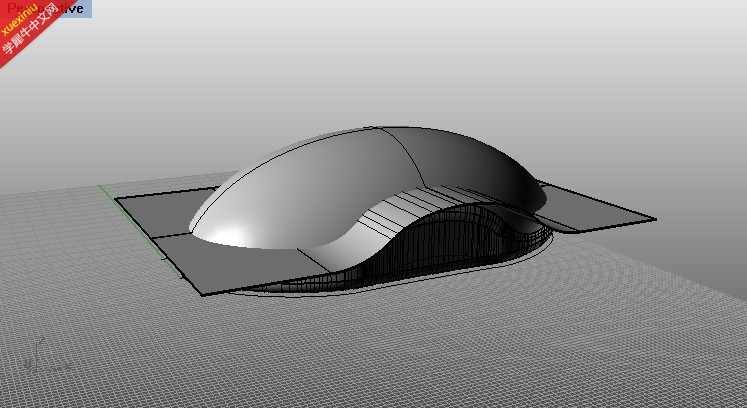

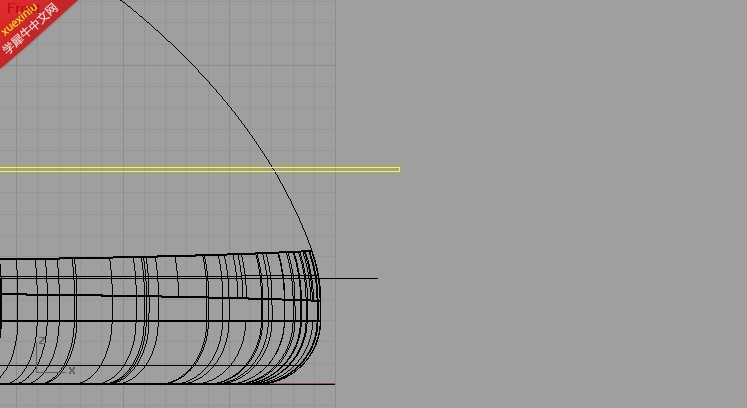

  9.用双规成型,形成曲面。



  10.画条曲线。



  11.剪切下半部分。

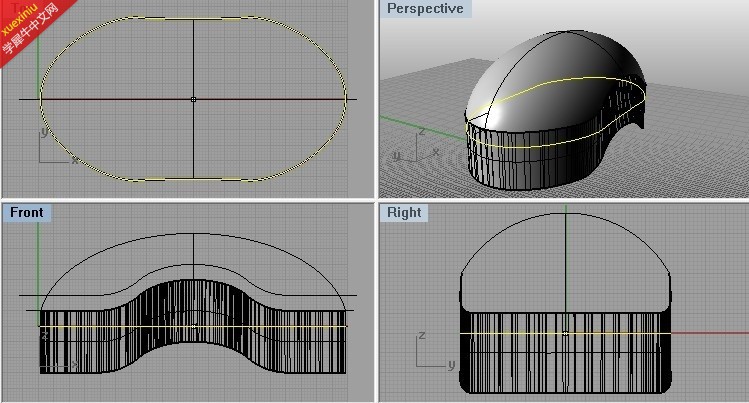

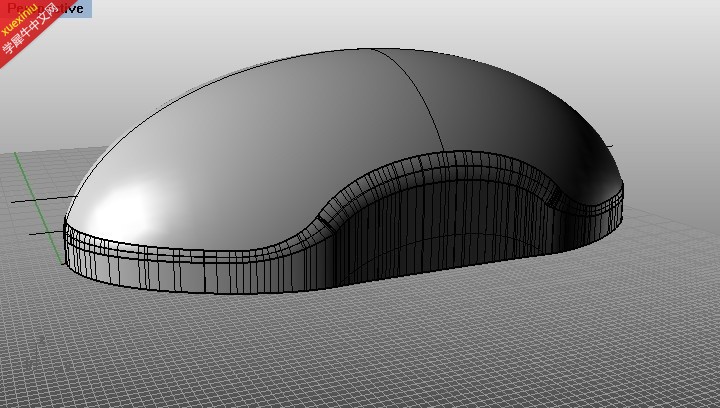

  12.将2者加在一起,进行倒角。



  13.底部加盖。



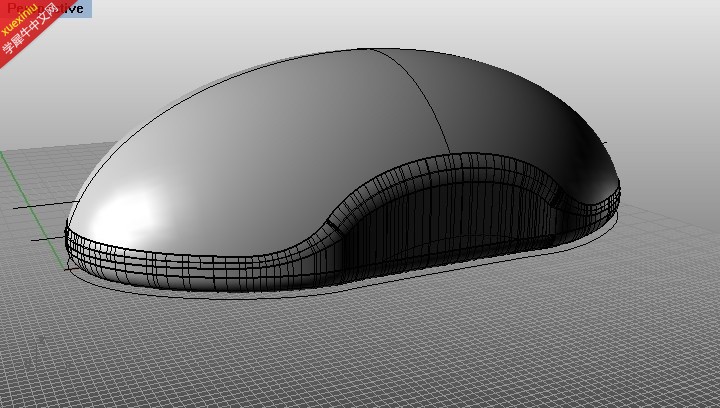

  14.全部加起来,将底部倒角。


  15.将曲线上移0.2mm。



  16.形成一个长方形。



  17.两边拉伸。



  18.用差集进行剪切。



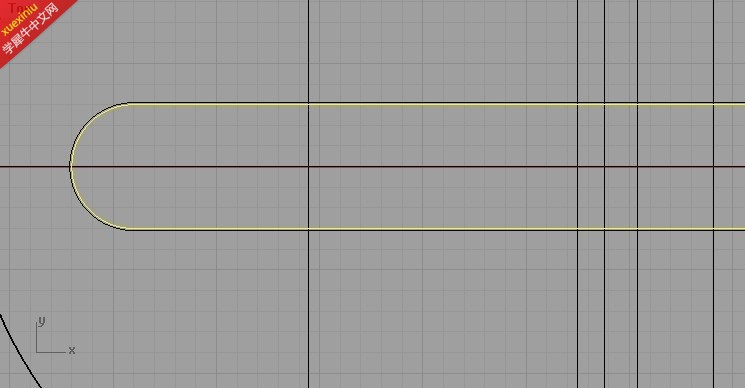

  19.画一个长方形和俩个圆。



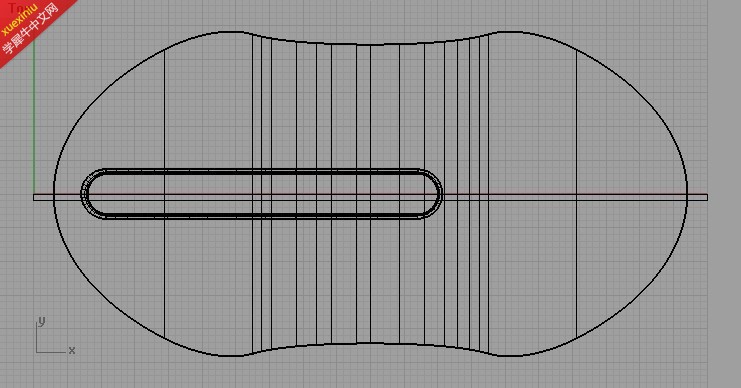

  20.减去不要的,将曲线像外偏移。



  21.将2根曲线形成曲面。



  22.将其拉伸。



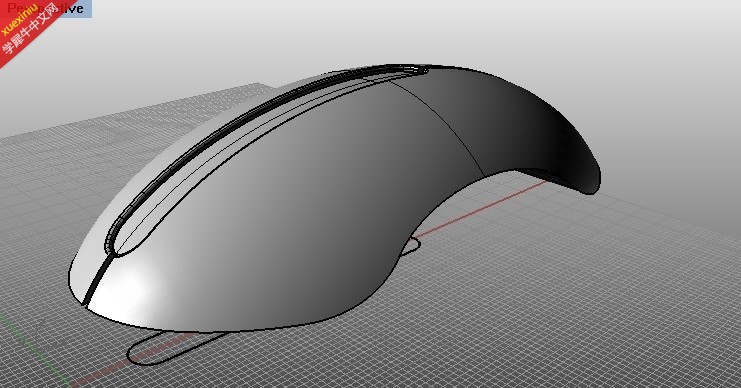

  23.用差集将其剪切。



  24.将其下拉1mm。



  25.进行倒角。



  26.画一个长方形。



  27.将其拉伸,用差集剪切。



  28.进行倒角。



  29.画一个长方形。



  30.将其拉伸。



  31.用差集,进行倒角。



  32.画一个圆。



  33.将其拉伸,再倒角。



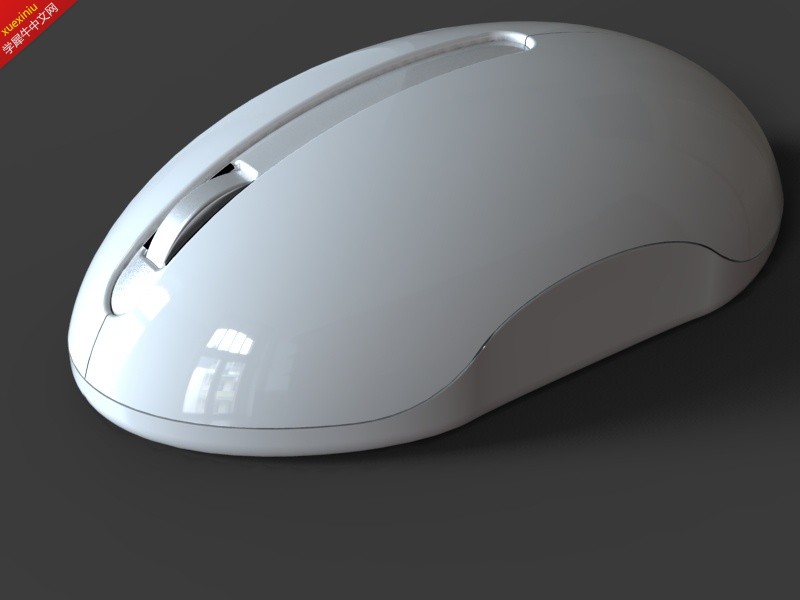

  34.最后就好了。
