用Rhino柔性移动工具做波纹教程

发布于 2013-11-14 41 点赞 164 评论 73705 浏览

本帖最后由 一条猪毛 于 2013-11-17 00:37 编辑

波纹一般渲染的时候用贴图做,现在教大家快速的波纹建模。

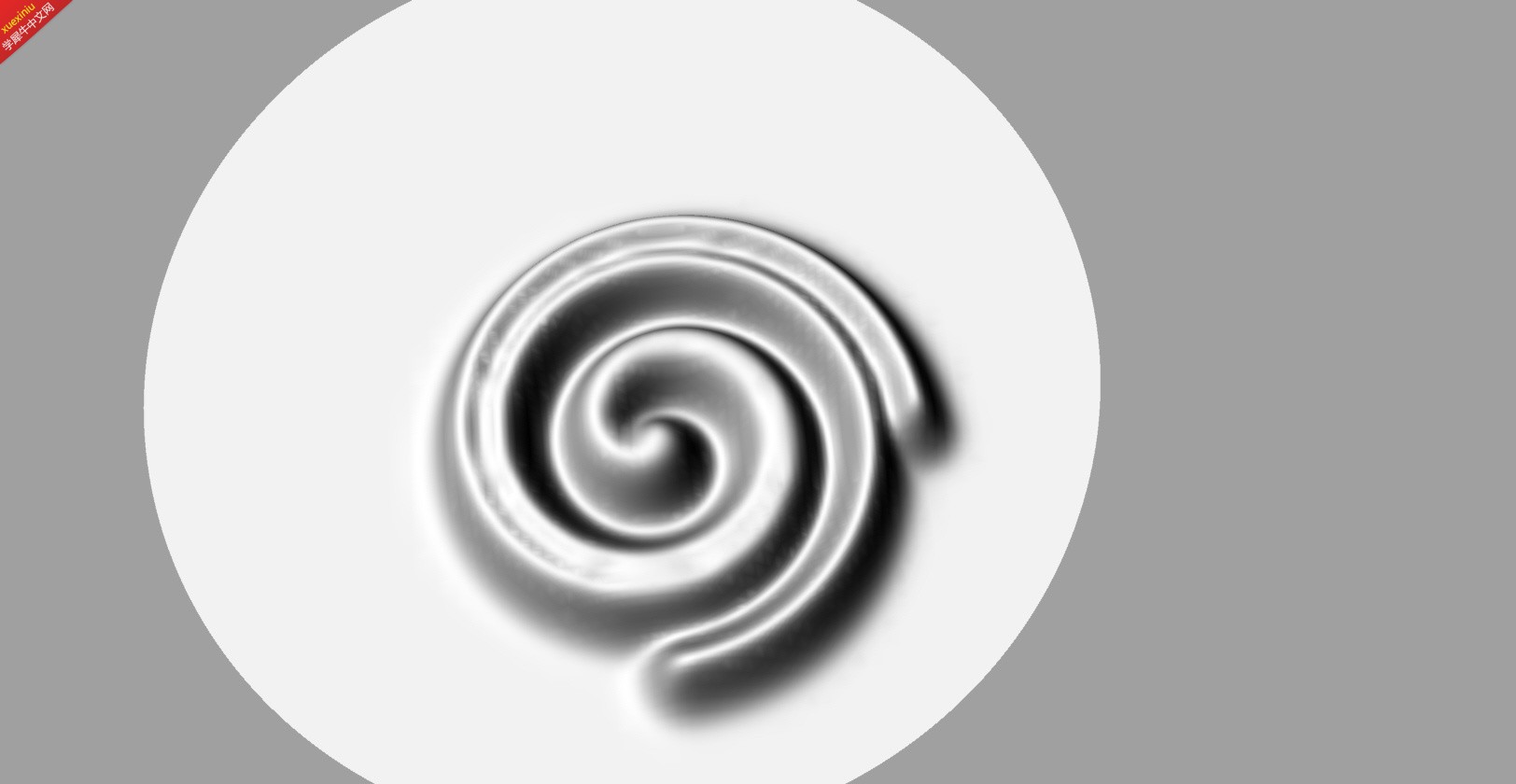

cut-00196.jpg 用建模做的波纹

方法如下:

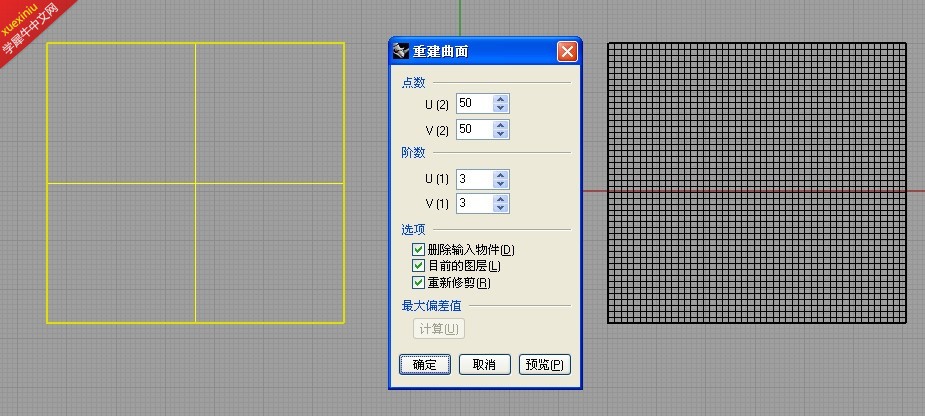

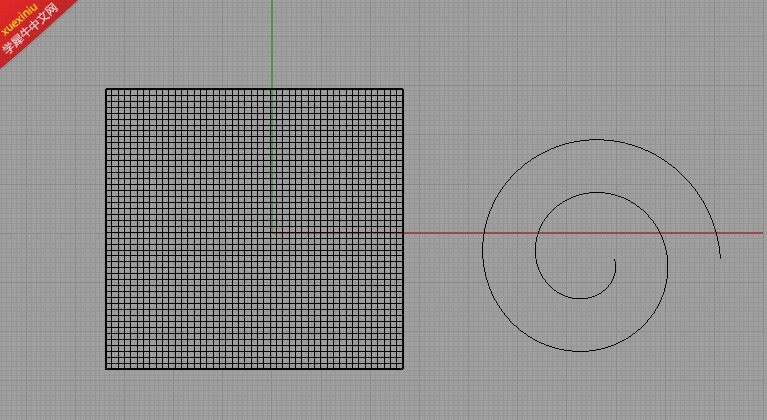

1.首先画个平面,然后重建,让点数更多(看情况自己把握)
2.画螺旋线,大小不要超过平面就可以了

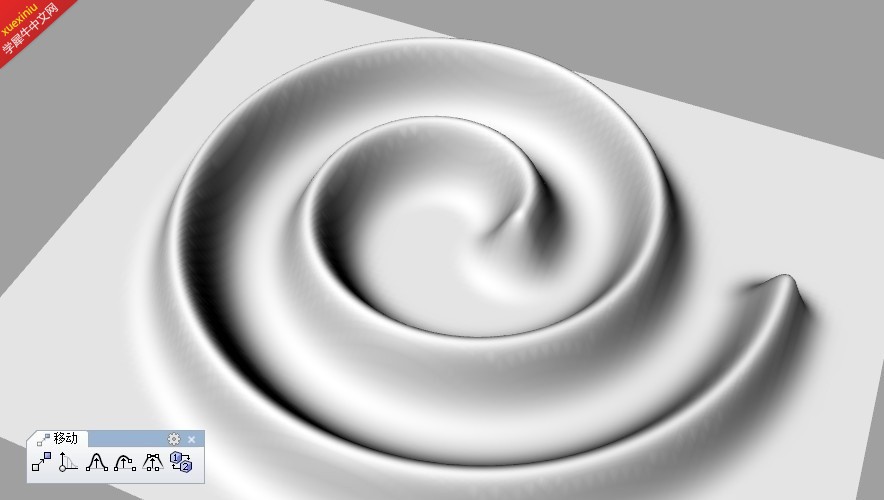

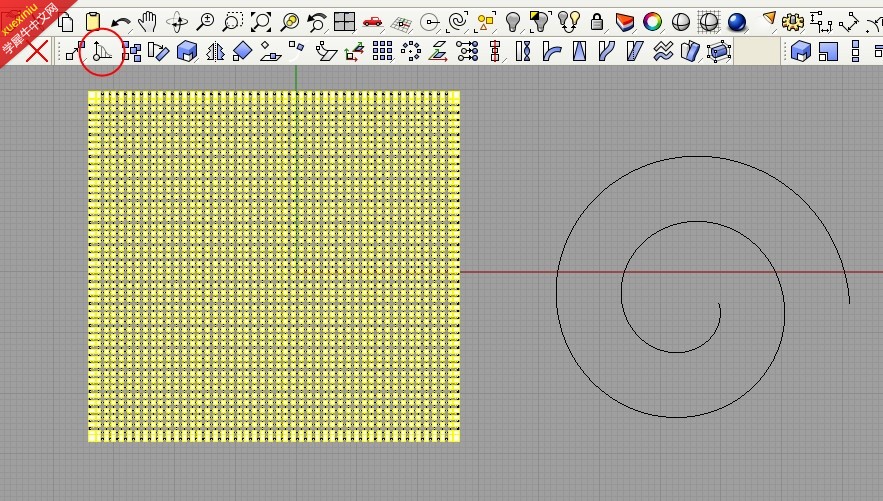

3.打开平面的控制点,全选点,然后选柔性移动工具

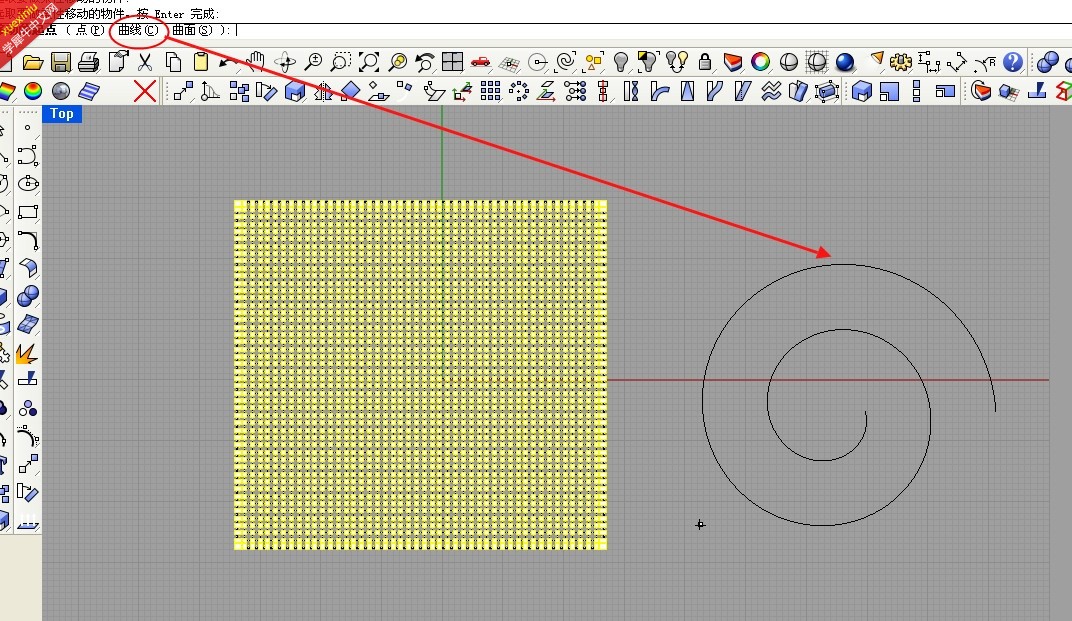

4.选择曲线

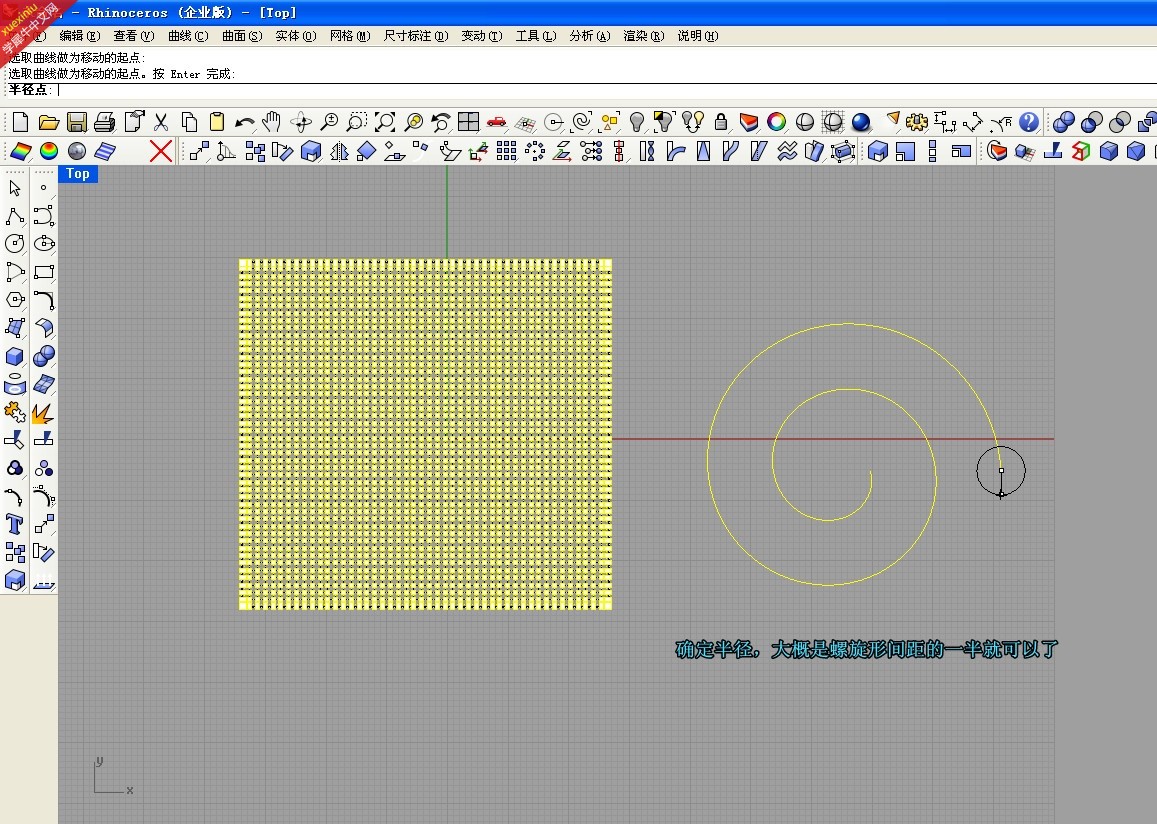

5.定义半径

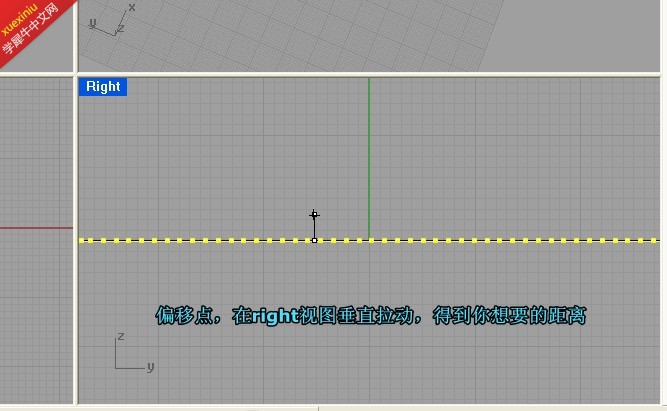

6.定义偏移距离

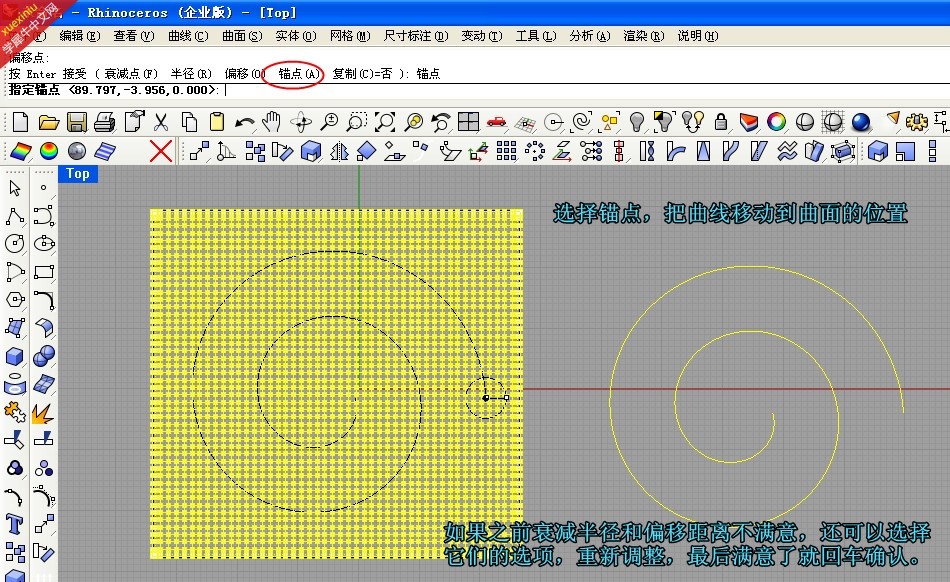

7.选择锚点,移动曲线位置

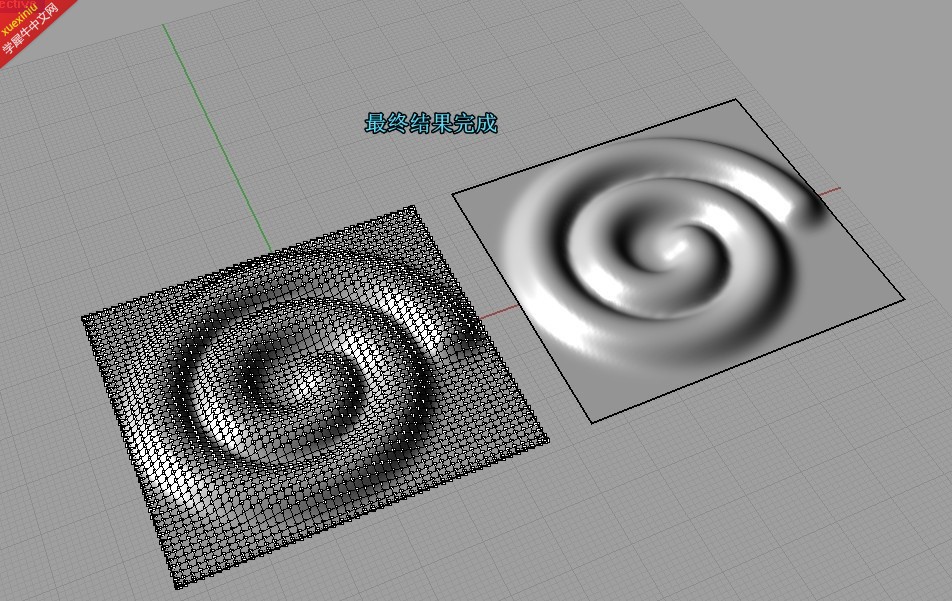

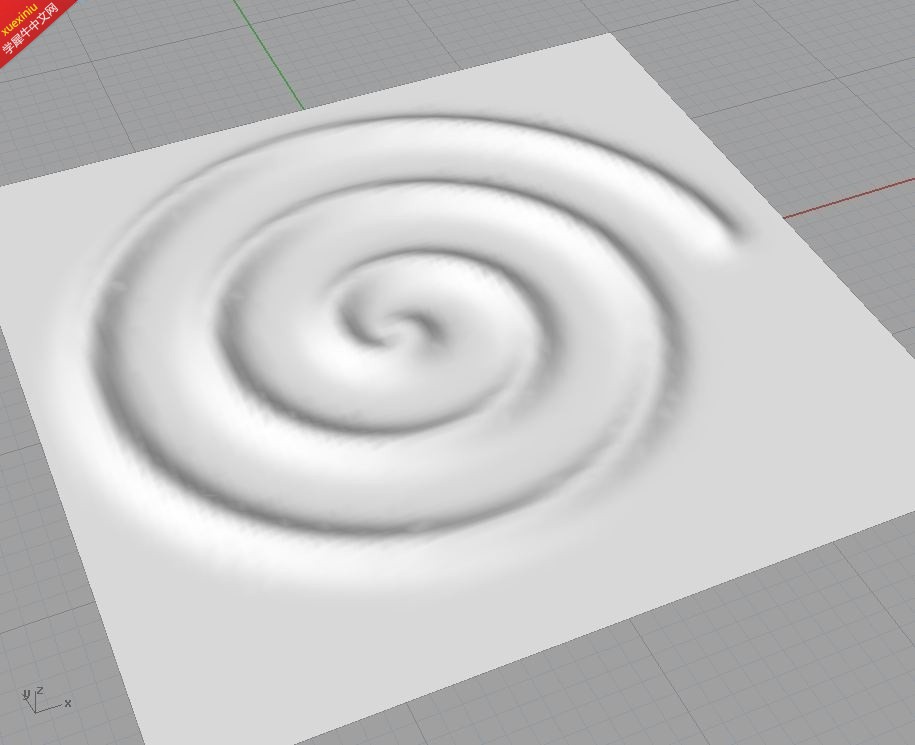

8.完成

用这个方法,可以画很多有趣的效果,只要画不同形状的曲线去控制变形就ok了

ps:偶是用4版的,5版的可能和4版的不一样,用5版的同学自己摸索吧
参与人数 2经验 +5 大洋 +8 收起 理由
dominicaphang + 3 很给力!
carrot + 5 + 5 很给力!

查看全部评分

本帖被以下淘专辑推荐:

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

闫晓宇 | 实习生 | 发表于 2016-9-26 14:49:33

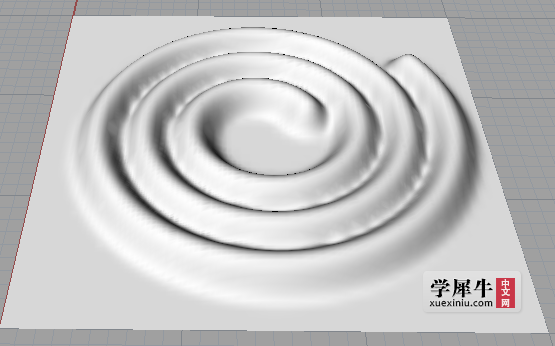

用5成功了,看了评论发现两个问题
1、做的不平滑的原因有两个,一个是点密集度不够,另一个是衰减曲线形状不对。
2、5中所谓的锚点指的是图中标示的点。

新手刚学,说的不对的还望指正。
2 回复

举报

Z-zzz · 发表于 2018-5-31 09:23 点评

点的密集度调大还是不平滑

Z-zzz · 发表于 2018-5-31 09:21 点评

点赞

谭伟 | 设计助理 | 发表于 2013-11-17 09:30:46
一条猪毛 发表于 2013-11-17 00:35
我是用4版的,5版的可能和4版的不一样,用5版的同学自己摸索吧

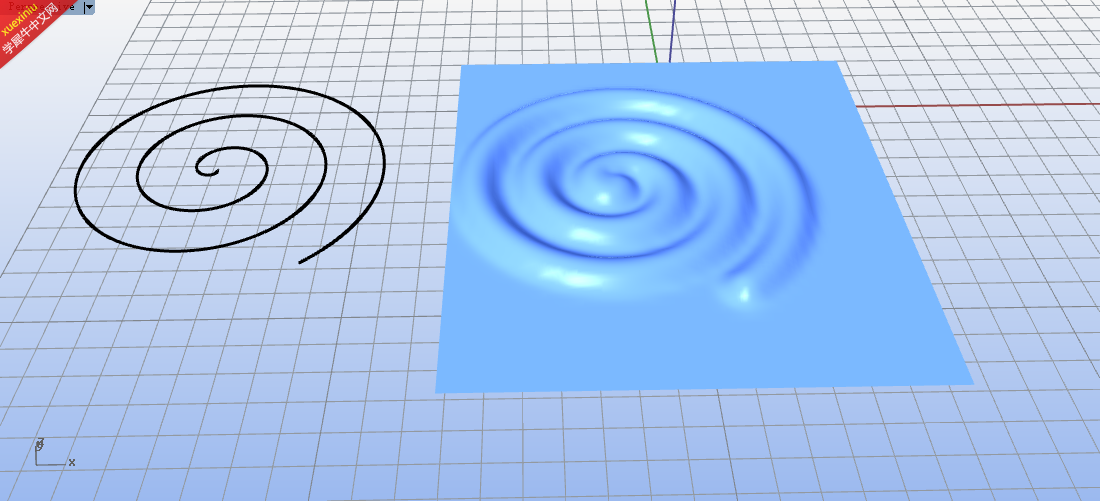

哦,我知道了rhino5需要自己去移动锚点才能弄出来
1 回复

举报

未言 · 发表于 2018-9-30 16:04 点评

请问下5的具体怎么做呀?我怎么都做不出来,点了enter后什么都没有了

谭伟 | 设计助理 | 发表于 2013-11-15 23:16:47
我的怎么没有锚点这个选项啊
1 回复

举报

一条猪毛 · 发表于 2013-11-17 00:35 点评

我是用4版的,5版的可能和4版的不一样,用5版的同学自己摸索吧

﹀水木然° | 设计师 | 发表于 2013-11-15 17:32:48
学习学习。。
1 回复

举报

xiongxinghua | 实习生 | 发表于 2013-11-14 16:08:38
就不知道工具在哪裡可以找到?
0 回复

举报

一条猪毛 · 发表于 2013-11-14 16:16 点评

移动工具里面

一条猪毛 | 资深设计师 | 发表于 2013-11-14 16:16:13
xiongxinghua 发表于 2013-11-14 16:08
就不知道工具在哪裡可以找到?

移动工具里面
0 回复

举报

xiongxinghua · 发表于 2013-11-14 16:57 点评

謝謝你...

々乌龙茶♂ | 设计助理 | 发表于 2013-11-14 16:57:46
不错,这个工具我还没用过呢,是有点好玩~
0 回复

举报

15011662384 · 发表于 2016-12-20 17:24 点评

5版的怎么做才能平滑?

xiongxinghua | 实习生 | 发表于 2013-11-14 16:57:50
一条猪毛 发表于 2013-11-14 16:16
移动工具里面

謝謝你...
0 回复

举报

惰性金属 | 实习生 | 发表于 2013-11-14 17:17:26
赞一个!
0 回复

举报

dennyzhao | 设计师 | 发表于 2013-11-15 08:07:34
强大,赞楼主[s:135]
0 回复

举报

c613317 | 设计助理 | 发表于 2013-11-15 08:46:18
学习了,感谢
0 回复

举报

liangyaoli | 设计助理 | 发表于 2013-11-15 09:24:44

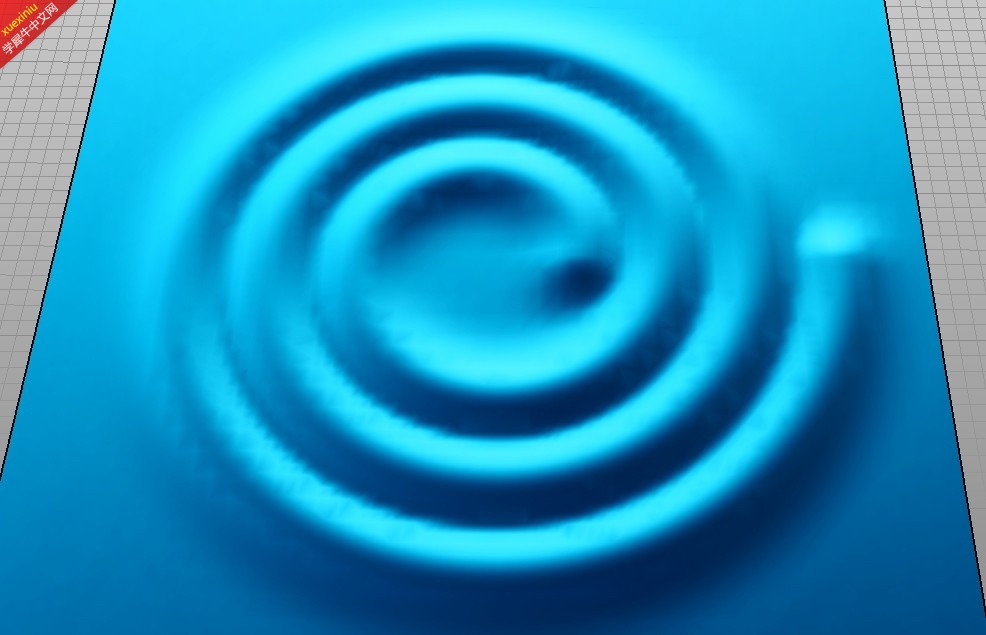

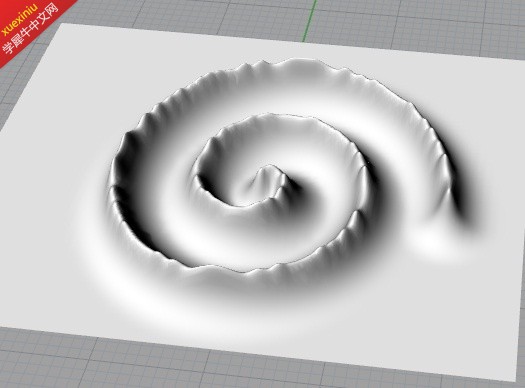

怎么会这样:dizzy:做出来不平滑
0 回复

举报

。。,1~ · 发表于 2019-6-17 19:49 点评

拉的太高了,点的数量比较分散周围再拉个过度就好了

茴忆 · 发表于 2018-10-20 13:53 点评

我也好想知道,求解

3556 · 发表于 2018-7-24 15:08 点评

选点的时候,不能把那个螺旋线一起选进去

f243354578 · 发表于 2015-7-24 17:25 点评

你做的挺像山峰的。。。。

吴晓迪 · 发表于 2013-11-22 16:45 点评

哇, 这种效果好有感觉啊

a666 · 发表于 2013-11-16 19:54 点评

我做的也这样[/url]

liangyaoli · 发表于 2013-11-15 11:13 点评

怎么是尖尖的,那种圆形平滑才是想要的效果啊

一条猪毛 · 发表于 2013-11-15 09:30 点评

模型看看

cnbalin | 设计助理 | 发表于 2013-11-15 09:37:19
不错,学习了
0 回复

举报

南龍際天 | 实习生 | 发表于 2013-11-15 10:33:01
本帖最后由 南龍際天 于 2013-11-15 10:34 编辑

看来点数越多越光滑


但似乎非常吃内存
0 回复

举报

15011662384 · 发表于 2016-12-20 17:26 点评

5版的怎么做才能平滑?大神

xy354604691 | 实习生 | 发表于 2013-11-15 10:34:55
用这个做一些雕花还是很不错的,就是犀牛支持的面少了点,2万就报警了。
0 回复

举报

Seven7 | 设计助理 | 发表于 2013-11-15 10:44:44
好好学习,天天向上。
0 回复

举报

fy2650 | 设计助理 | 发表于 2013-11-15 10:53:51
老胸~这是   螺旋旋转造型或者 漩涡造型的大概~~波纹造型怕不是这个样的啊 ~~
0 回复

举报

一条猪毛 · 发表于 2013-11-15 11:43 点评

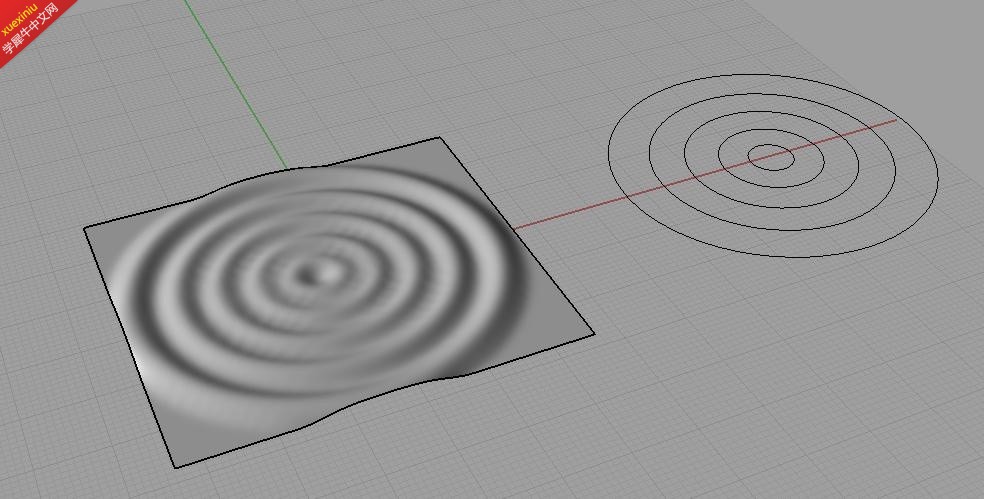

波纹就做成很多个同心圆的线,然后再做变形,主要用线控制,你想画成怎样都行

shawneven | 实习生 | 发表于 2013-11-15 11:00:43
增加控制点 曲面就比较光滑了
0 回复

举报

发鬼地方 · 发表于 2017-11-28 12:11 点评

这是加了多少控制点 曲面效果很好

liangyaoli | 设计助理 | 发表于 2013-11-15 11:13:56
liangyaoli 发表于 2013-11-15 09:24
怎么会这样做出来不平滑

怎么是尖尖的,那种圆形平滑才是想要的效果啊
0 回复

举报

KDELL · 发表于 2015-12-28 18:00 点评

在右视图或者正视图中把控制点放低就好了,Z方向的高度与平面半径的比例越小越光滑,越大越尖锐。

一条猪毛 | 资深设计师 | 发表于 2013-11-15 11:43:25
fy2650 发表于 2013-11-15 10:53
老胸~这是   螺旋旋转造型或者 漩涡造型的大概~~波纹造型怕不是这个样的啊 ~~ ...

波纹就做成很多个同心圆的线,然后再做变形,主要用线控制,你想画成怎样都行
0 回复

举报

402432127 · 发表于 2016-3-23 09:54 点评

老师,我怎么做都不平滑,大概要多少控制点才可以啊?有没有视频教学?

fy2650 · 发表于 2013-11-18 11:04 点评

老胸 很犀利啊 ~~~霸气了 ~~

一雨 | 实习生 | 发表于 2013-11-15 15:08:21
哇,牛,,,试试
0 回复

举报

ddevil | 设计助理 | 发表于 2013-11-15 15:27:27
做雕刻不错的  呵呵呵
0 回复

举报

惜少少 | 设计助理 | 发表于 2013-11-15 16:53:29
貌似很高级的样子
0 回复

举报

猩猩爱吃草 | 实习生 | 发表于 2013-11-15 16:54:53
有点意思
0 回复

举报

resurrect1 | 设计助理 | 发表于 2013-11-15 17:49:39
:lol
0 回复

举报

resurrect1 | 设计助理 | 发表于 2013-11-15 17:49:52
                        :lol
0 回复

举报

那年烟火 | 实习生 | 发表于 2013-11-15 21:45:01
你好 我想问下哪个移动的命令是 柔性移动  还望指教  谢谢啊
0 回复

举报

迪士尼2014 · 发表于 2015-5-9 10:19 点评

在第二个下三角里面

那年烟火 · 发表于 2013-11-17 10:19 点评

哦 好吧 我在看看啊 谢谢了

那年烟火 · 发表于 2013-11-17 10:19 点评

哦 好吧 我在看看啊 谢谢了

一条猪毛 · 发表于 2013-11-17 00:36 点评

我是用4版的,5版的可能和4版的不一样,用5版的同学自己摸索吧

jimmytzm | 设计助理 | 发表于 2013-11-16 00:51:59
试了一下 学习了~就是面多了点 有点点卡
0 回复

举报

铁鹰w | 设计助理 | 发表于 2013-11-16 01:26:19
赞一个!
0 回复

举报

LHHHHHH | 设计助理 | 发表于 2013-11-16 09:41:22
做出来的都是不平滑的[s:188]
0 回复

举报

a666 | 设计助理 | 发表于 2013-11-16 19:54:14
liangyaoli 发表于 2013-11-15 09:24
怎么会这样做出来不平滑

我做的也这样[url][/url]
