犀牛鼠标建模-教你做BenQ藍色魅力

本教程将带你一步一步地做出一个特炫的鼠标，讲解详细有助于初学者学习。

　　　作者：劉芒

    本教程将带你一步一步地做出一个特炫的鼠标，因为要考虑一些初学者对rhino不是太熟悉，所以有些地方会讲的罗嗦一点，请大家原谅。

传统の男人 发表于 2014-6-12 09:16
上面的只是一个面，而减去的是一个体，交缝处应该只是一条线啊，怎么会有厚度的？ ...

明白了，，又长知识了。

carrot 发表于 2008-1-18 22:02
　step 45 先把弧形减去。

上面的只是一个面，而减去的是一个体，交缝处应该只是一条线啊，怎么会有厚度的？

谁有做好的成品发我一下 让我学习学习

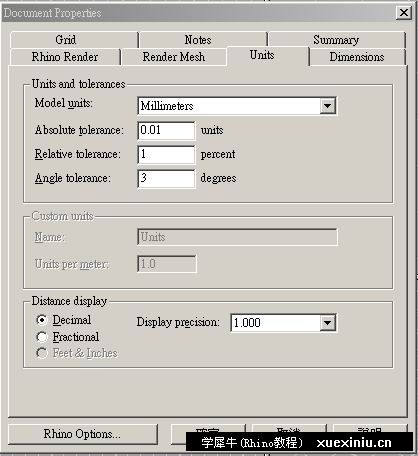

step 1 首先我们要设定好单位,这里用的是mm

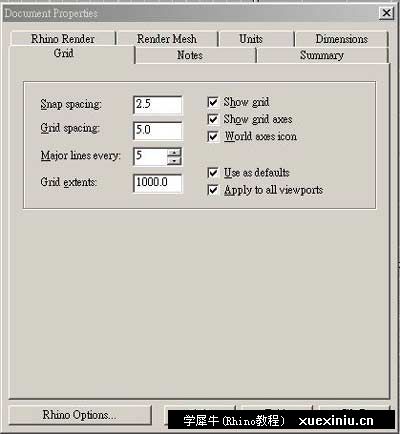

step 2 再来设好方格和捕捉点的大小，snap模式可以直接输入s后回车来打开或关闭。

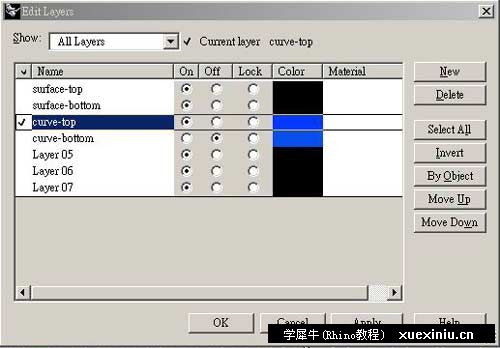

step 3 建立四个图层

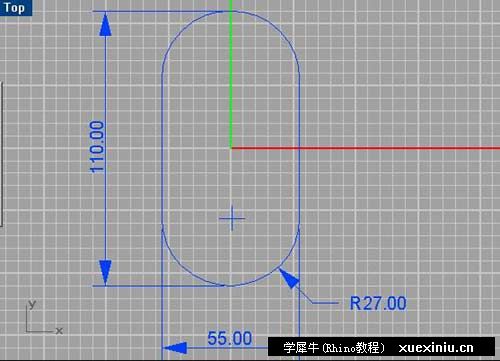

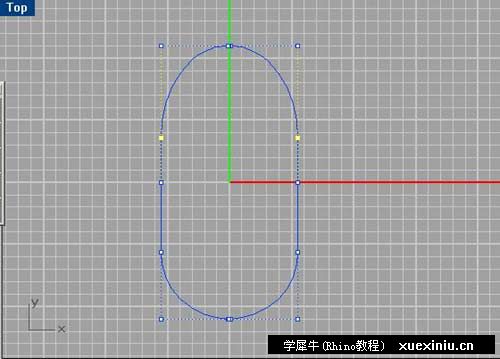

step 4 输入p后回车来打开planar模式，在TOP视图中画出如图尺寸的形状，可以用rectanglecen先画出110*55大小的长方形，再用fillet倒出圆角。

step 5 选中框线后按下F10键，打开“控制点模式”。打开snap模式，框选第二行的点，往下移动两格。

step 6 框选第四行的点,往上移动一格。

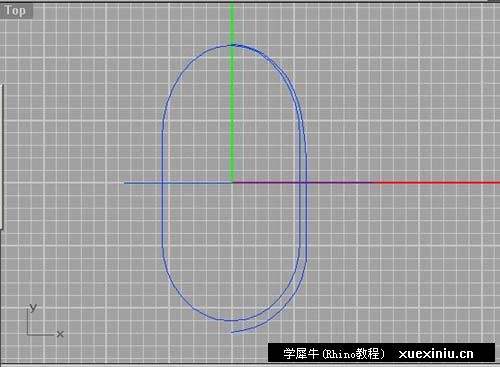

step 7 再画出如图尺寸的外框

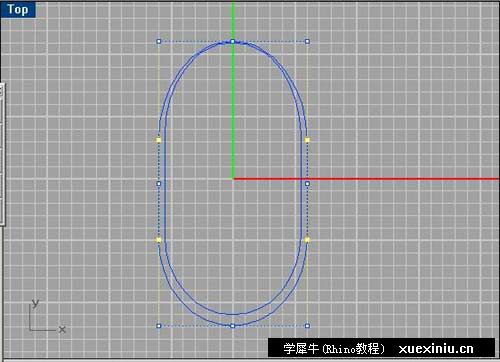

step 8 同step 5和step 6作法，把第二行点向下移两格， 把第四行点向上移一格。

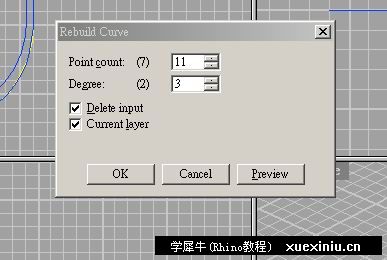

step 9 画一条中轴线，用trim命令把外框剪掉一半执行rebuild，把剩下的曲线重建成11个点。

今天网速太慢了！！明天继续！！

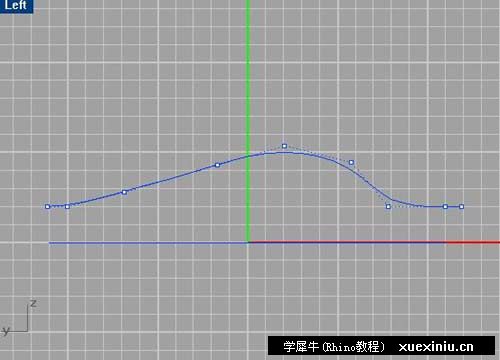

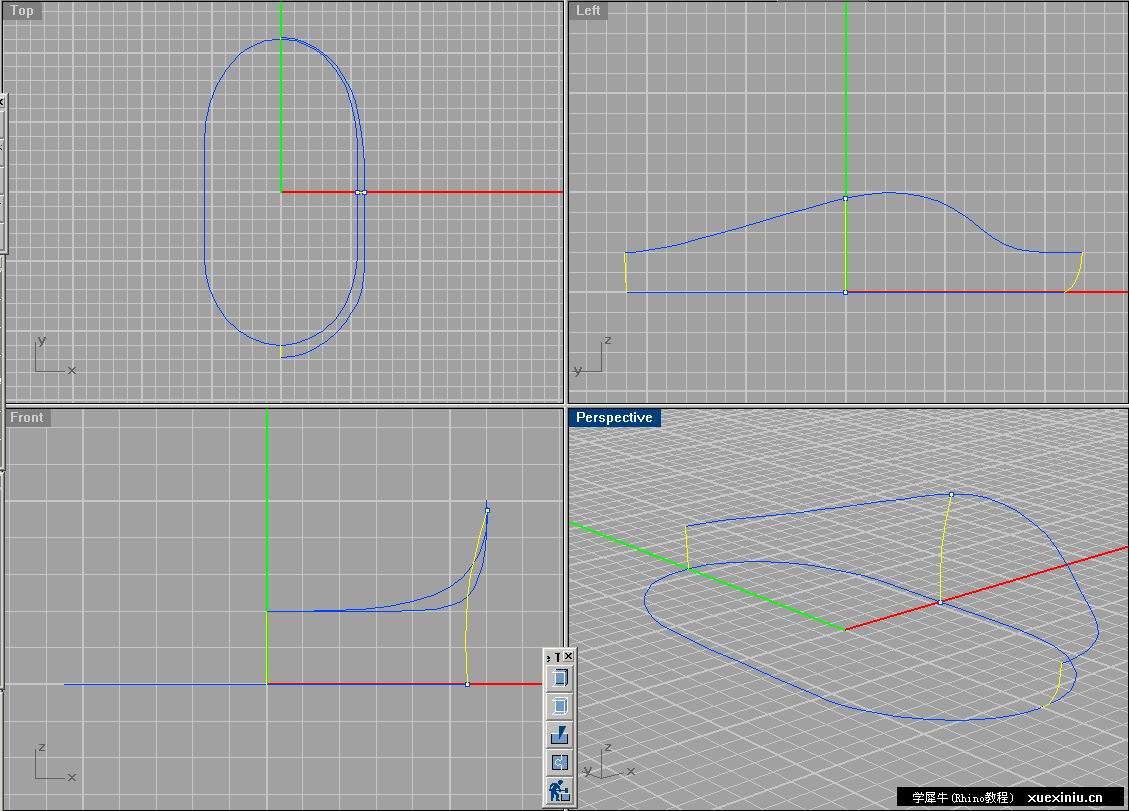

step 10 在LEFT视图中，把外框向上移动两格，再打开控制点模式，慢慢地调整成像图中的样子，还要注意在X轴方向上移动点时，看看top视图中曲线的情况，不要让它变样。

　step 11 在TOP视图中，画一条水平的轴线。

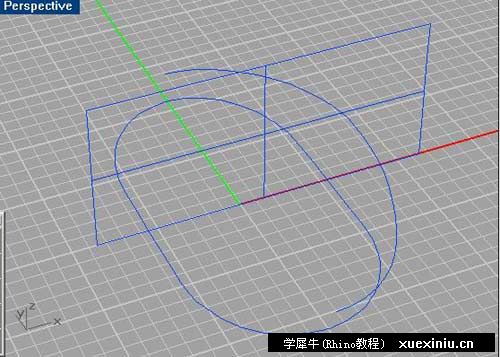

step 12 执行extrude，选择水平轴线，在Left视图中向上拉伸出一个平面，只要超过外框线的高度就可以了，点鼠标右键结束命令。
　　技巧: 鼠标右键在rhino中是比较常用的，学会用它可以使你的效率提高。在ctive视图中，摁住右键后移动鼠标，可以转换视角。如果你摁右键时还摁了ctrl键，那就可以平移场景。在其它视图中，摁住右键后移动鼠标，可以平移场景。在执行命令时，点一下右键相当于enter，用来确定。命令结束时，点右键则是重复上个命令。

　不好意思，上面的“ctive视图”其实是“perspective视图”。

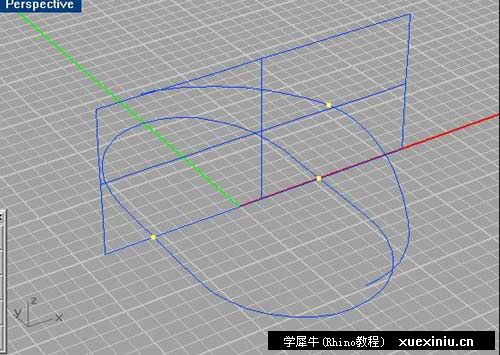

　　step 13 执行intersect， 选择拉伸出的平面和两条框线，这样就可以求出两条框线在同平面的点了。删除左侧单个的点和那个平面。

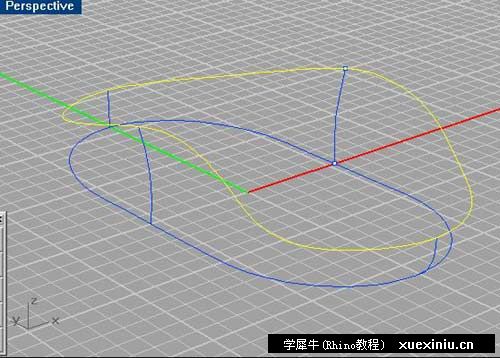

step 14 画出如图的三条线，它们一定要与上下的两条线相交。具体作法是先把那条中轴线找出来，执行line，输入end后确定，把鼠标移到left视图中上面的框线，直到出现end字样时确定，然后输入int后确定，把鼠标移到perspective视图中下面的框线与中轴线相交的地方，出现int字样时确定。右侧的弧线同样可以用这种方法做出。中间那条则要改用pt来捕捉那两个刚用intersect求来点。 其中: end 端点、mid中点、int相交点、pt单个点、cen圆心、near 邻近点、perp垂直点、tan切点、quad圆的四分点。

step 15 执行mirror，选择上面的框线和中间的那条线，把它们镜向过去。选择上面的两条框线，用ctrl+c复制一份，再用ctrl+p贴上。把其中的一份hide起来。(HIDE图标可以在顶端的工具栏中找到)

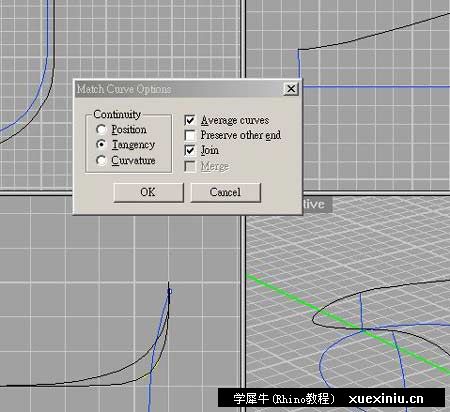

step 16 执行match，选择上面两条框线，把它们结合起来。

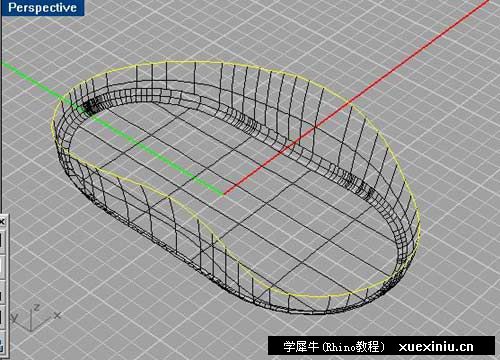

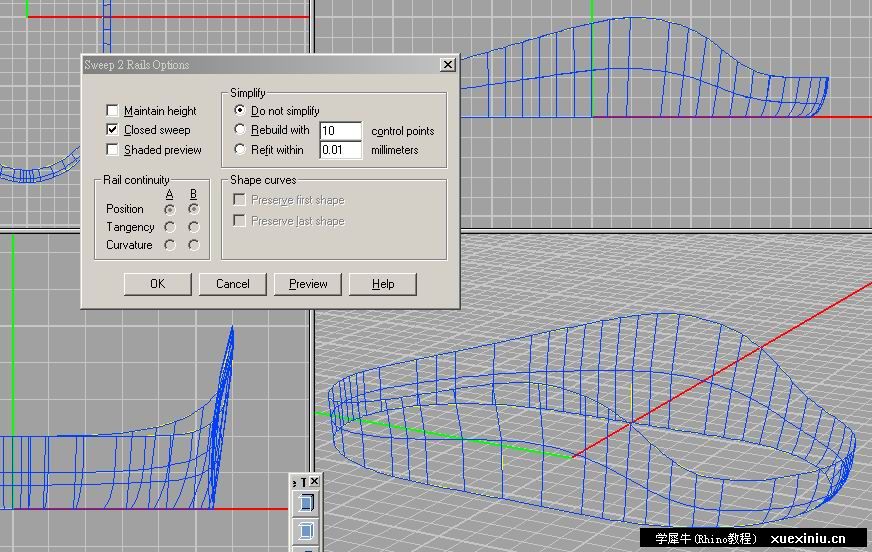

　step 17 执行sweep2，首先依次选择上下两条框线，再按顺时针或逆时针的顺序来选择中间的四条线，出现对话框，点击ok即可。

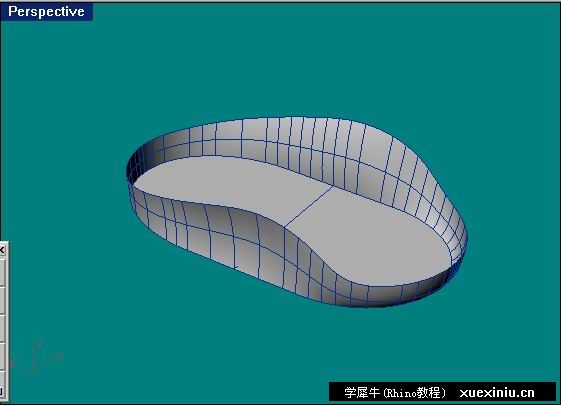

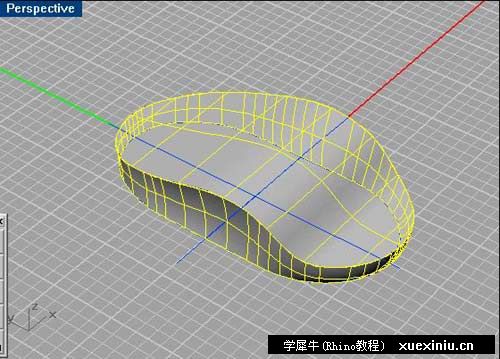

step 18 用cap命令来把生成的曲面加上底盖。

　step 19 把刚才hide的框线unhide出来，用鼠标右键在hide图标上点击就可以了。

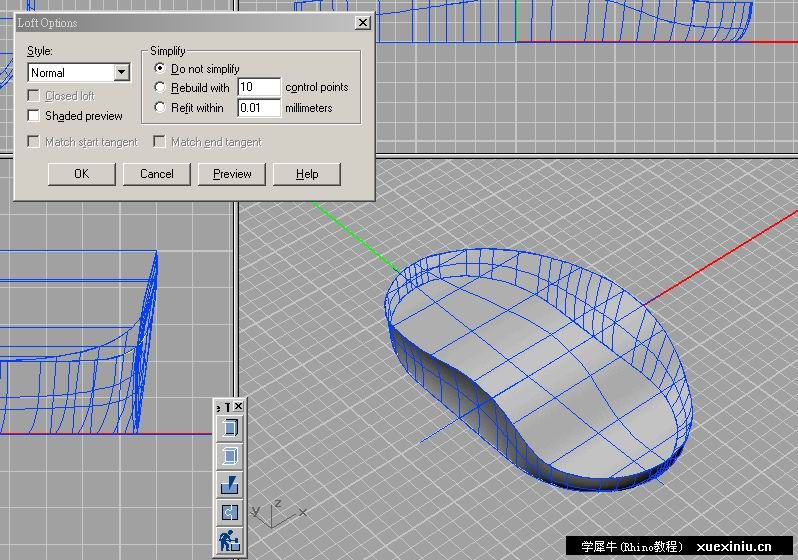

step 20 执行loft，依次选择unhide的那两条框线，出现对话框后点击ok。注意选择时要选同一边，否则会发生扭曲。

step 21 选择所有的曲面，执行join命令，把它们结合起来。

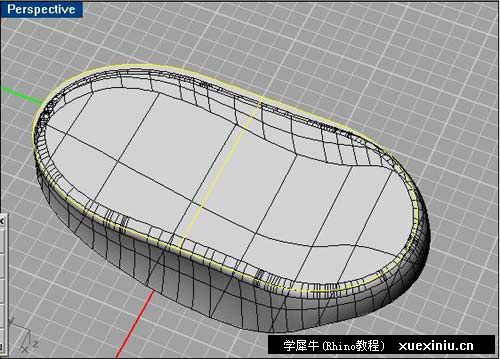

　step 22 执行filletedge，选择底部的边缘线，输入倒角半径3，结果确定后发生错误，底部的平面没有进行运算。不要担心，还有办法可以补救。

　step 23 先用rebuildsrf把底部平面重建，增加平面控制点的数量。执行rebuildsrf， 选择底部平面后确定，出现对话框后，按图中的设定输入和选择。

　step 24 执行DupEdge，选择靠里面的边缘线，把它复制出来。

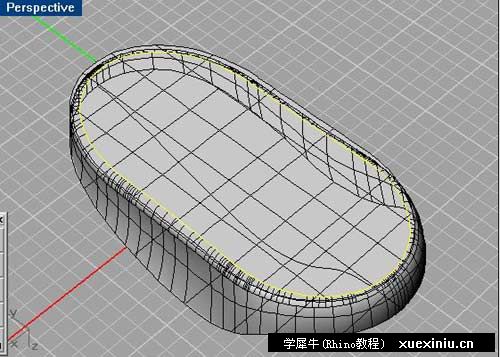

step 25 执行split，先选择底部平面即被减的物体，选择后确定，再选择刚复制出来的边缘线。把分离出来的外面部分删除。

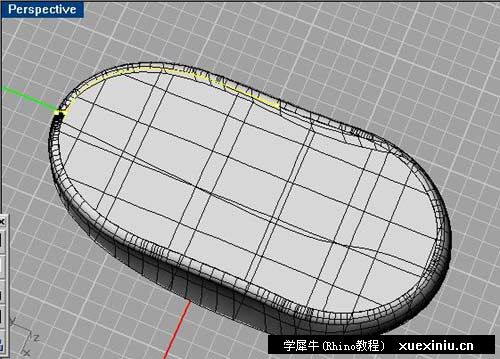

step 26 把剩下的曲面join起来。执行ShowNakedEdges，选择结合后的实体，结果发现有裂开的边缘。

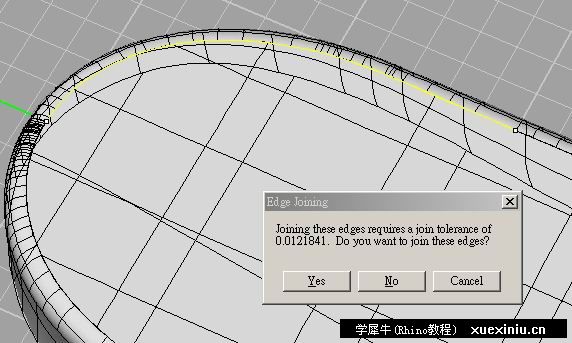

　step 27 执行joinedge，选择两条裂开的边缘，把它们缝起来。

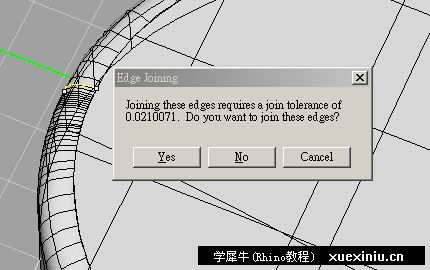

　step 28 再执行joinedge，把剩下的两条裂开的边缘缝起来。
