大家好，今天我们来探讨这个篮子的造型。这个造型我们可以拆分为篮筐和提手两部分，提手制作起来很简单，所以在本篇教学中略去，重点来看篮筐部分如何制作。

对于Rhino初学者来说，这个造型较难下手，有一定经验的朋友会想到使用 沿着曲面流动工具(FlowAlongSrf)，那么不妨先尝试下自己的方法再来阅读下面的内容 。

介绍下我的方法，供大家参考：

Rhino中制作这种造型的思路是先做好曲面，再基于这块曲面深化，也就是保证先有造型，再处理细节，有这样的建模框架后，遇到类似的造型也只是大同小异。

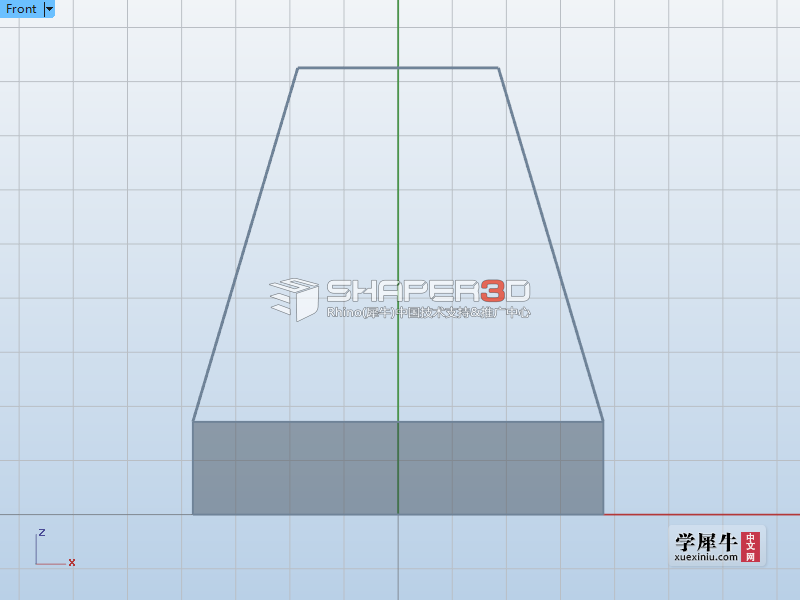

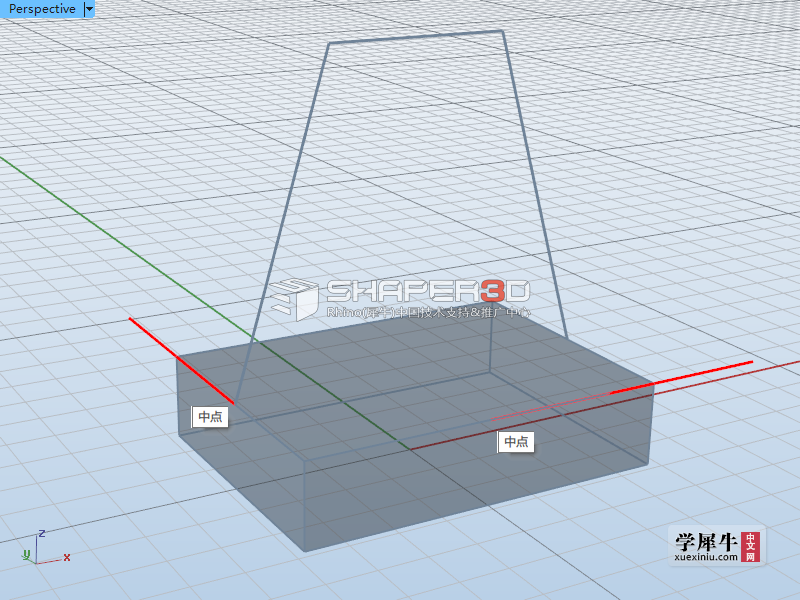

我在场景中先创建了一个box，调整了它的长宽高，然后绘制好提手的外轮廓线并调整好高度与倾斜角度，这样做方便我们把握造型的体量与比例。

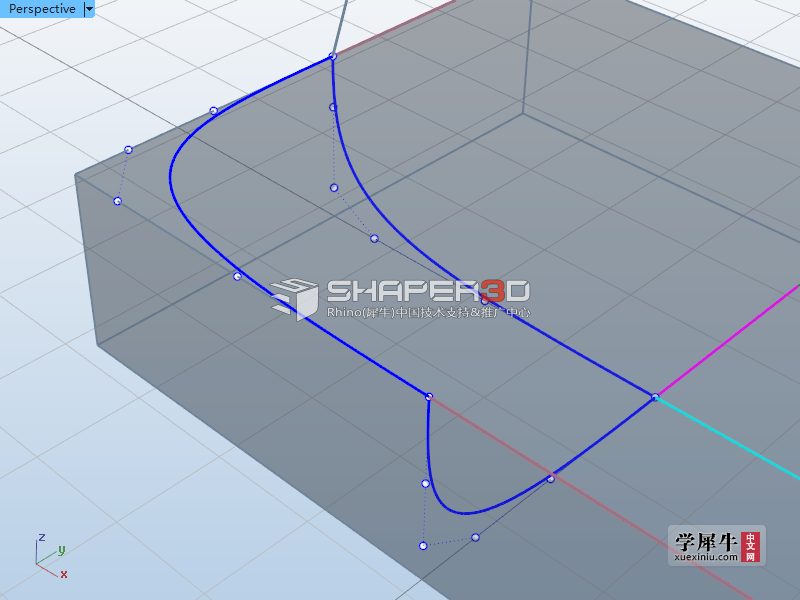

对称造型，我们只需要做好1/4部分就可以了，将这些辅助用的物件锁定，然后分别从矩形边缘的中点开始绘制直线，目的是将它们作为辅助线，然后借助可调式混接曲线工具（BlendCrv），得到轮廓线

同样的方法绘制其他方向的辅助线，并且混接得到另外两条轮廓曲线。

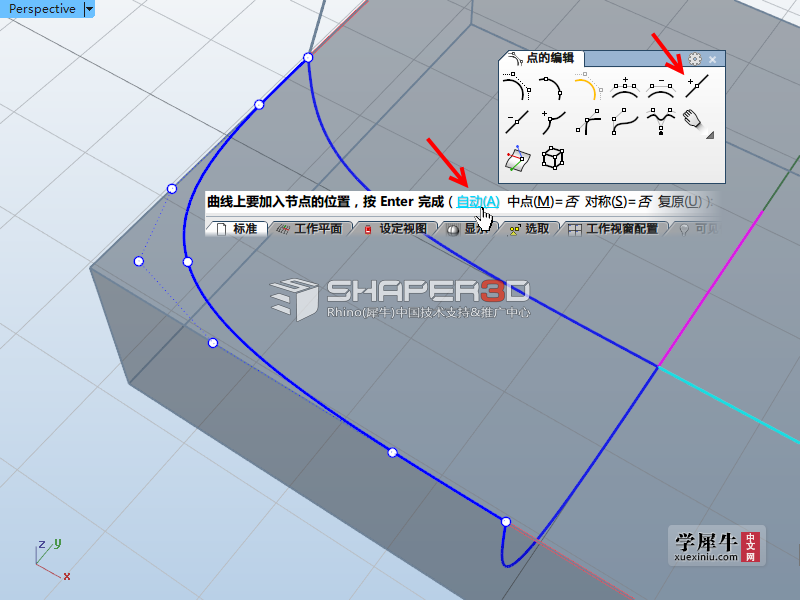

如果觉得曲线两端不够平直，可以通过增加控制点的方式来限制平直区域，推荐使用插入节点工具（InsertKnot）间接的增加控制点，这样做的好处是插入节点前后曲线不发生形变，请注意，单击自动选项（快且好），我只增加一个控制点。

三条曲线都是相同的做法，增加控制点后调整下形状，让曲线上有比较平坦的区域即可。

这样，轮廓曲线就绘制完成了。

————————————————————–

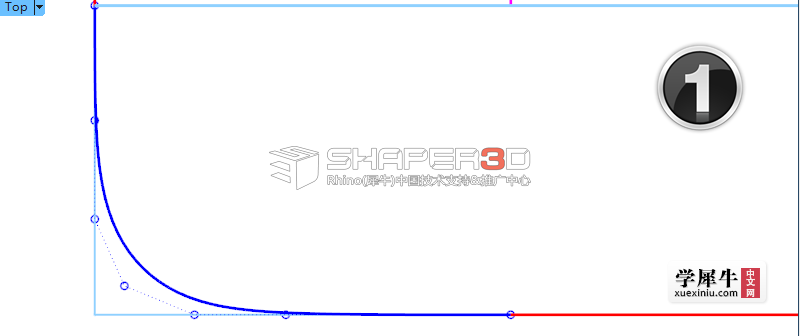

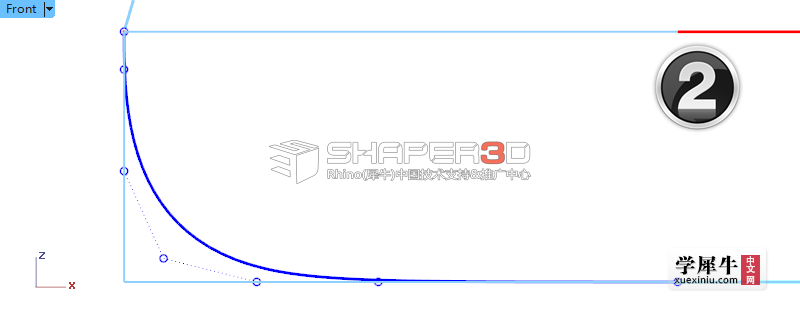

使用从边缘曲线长面工具（EdgeSrf）得到曲面，这里需要注意的是，选择输入曲线时请先选择下图所示编号为1的曲线，这样得到的曲面收敛点会在曲面的最外侧，方便接下来调整形状。

这样做好的曲面如果镜像，得到的造型中间就会有很明显的棱边，无法做到平滑的过度（不示范了，请自己对比效果）因此，需要约束下曲面对接边缘处的连续性，将之前的三条轮廓线作直线挤出，得到辅助面。

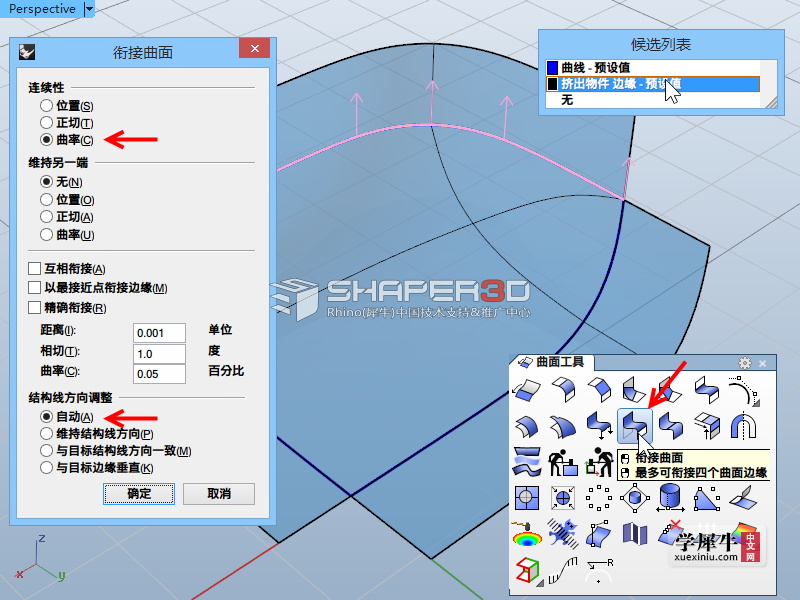

然后做曲面衔接（MatchSrf），让这块3边面分别去衔接辅助面，注意衔接的目标是曲面边缘，这个操作要重复三次

接下来，将曲面的控制点显示，发现控制点排布的比较乱，现在可以手工的方式调整下它们的位置。

调整时需要注意控制点的移动方向，要依照曲面连续性的原理来调整，如下图所示，紫色的箭头是曲面端口处的切线方向：

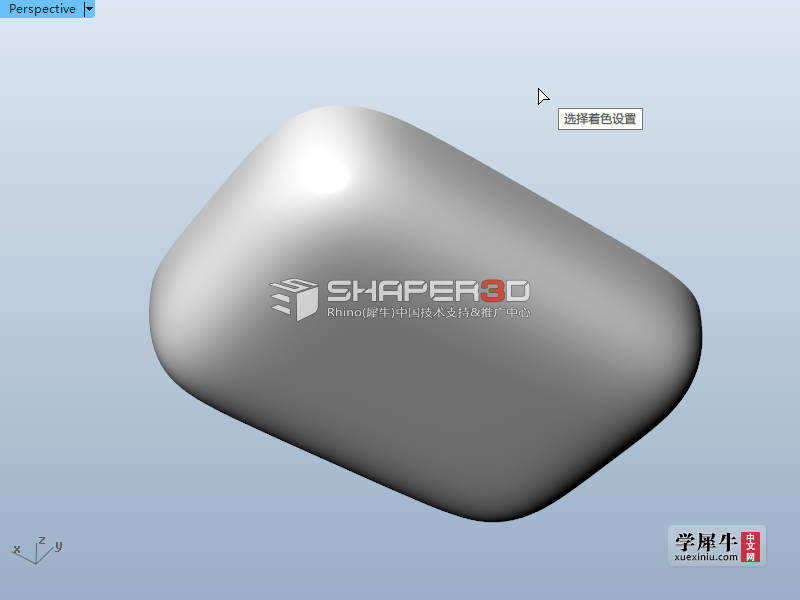

最后，镜像看看效果:

这样，基础大面就做好了。
————————————————————–

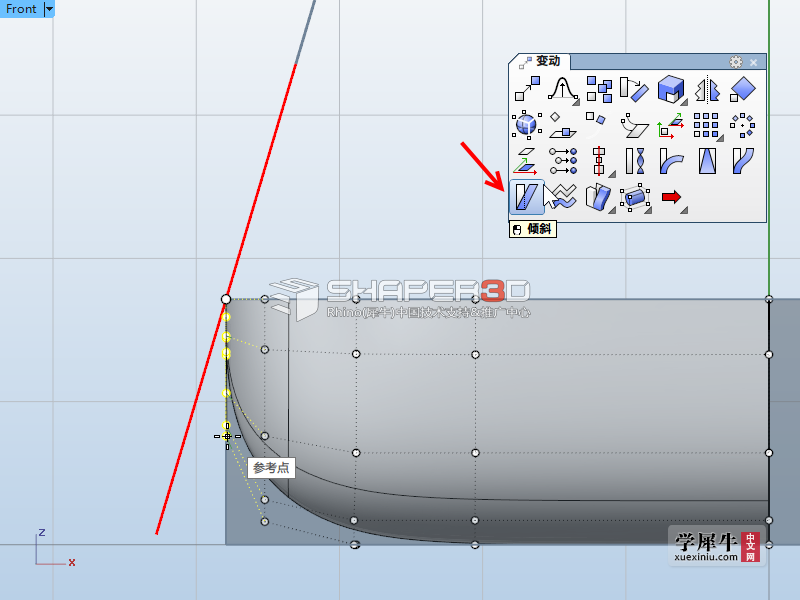

将视图切换到Front，因为篮筐要与把手做自然的对接，因此，曲面左侧需要做倾斜，这里推荐使用倾斜工具（Shear）能够保证控制点水平移动，当然旋转也没有问题啦！
先绘制一条辅助线，方向与把手倾斜的方向一致，如下图所示红色的直线：


设定基准点和参考点时都请将投影功能开启，这样可以保证这几个点是在一个工作平面上，得到的结果才会正确，如下图所示：



从左至右第二排控制点也可以稍作倾斜，如下图所示：

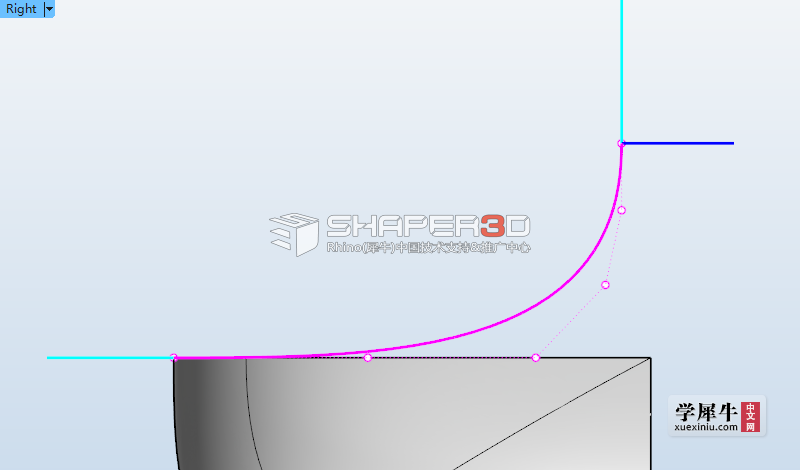

切换到Right视图，先绘制辅助线，然后使用可调式混接曲线工具（BlendCrv）得到侧面的轮廓线，如下图所示：

接下来将收敛点沿着把手的方向移动，如下图所示：

在Right视图将绘制好的侧面轮廓线投影在曲面上看看效果：

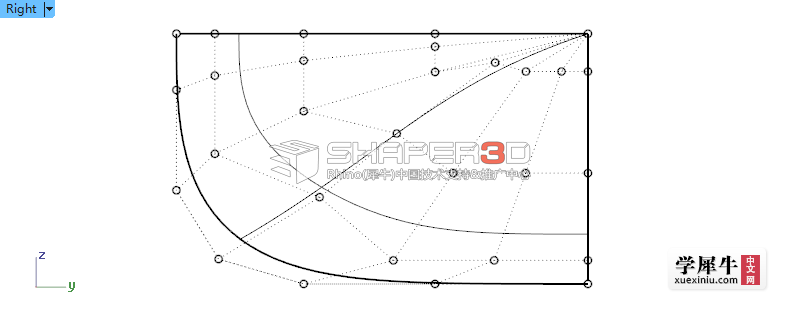

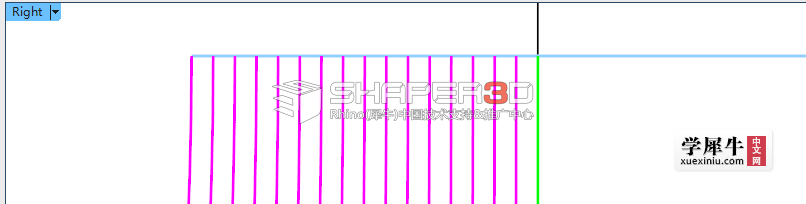

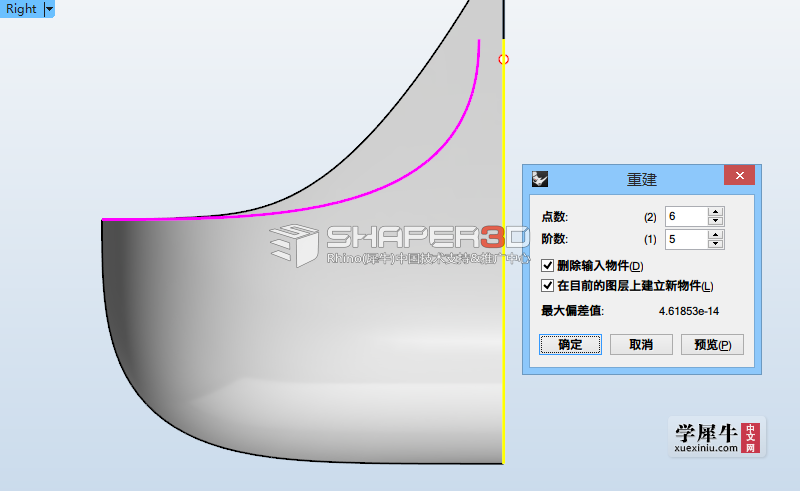

接着，在Right视图绘制一条直线，参考它的端点的位置，并且将其重建（Rebuild）为5阶6个控制点的曲线（马上会解释为什么重建），如下图所示：

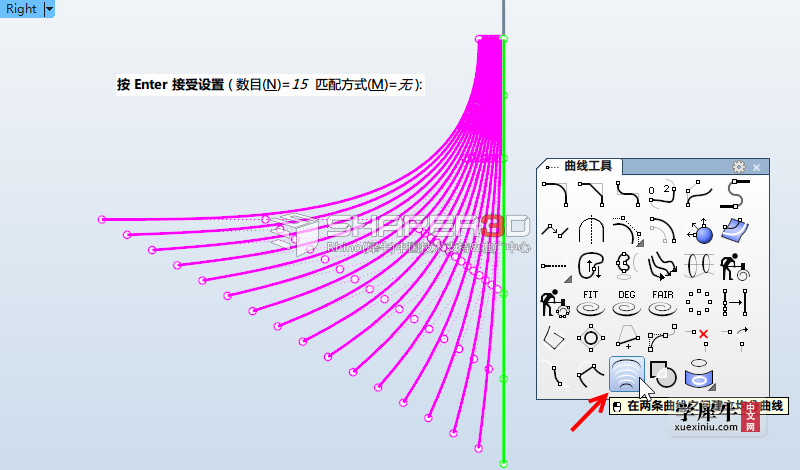

使用平均曲线工具（TweenCurves）得到中间的过渡曲线，数量可以多一些（我设置了15，为什么要重建直线呢？不重建行不行？额，这个请自己尝试）

原因：在Rhino 5 中，如果两条起始曲线的属性一致，使用平均曲线工具，匹配方式=无，得到的过渡线属性和起始曲线一致，这样做保证了过渡曲线有足够少的控制点，便于后期调整形状。

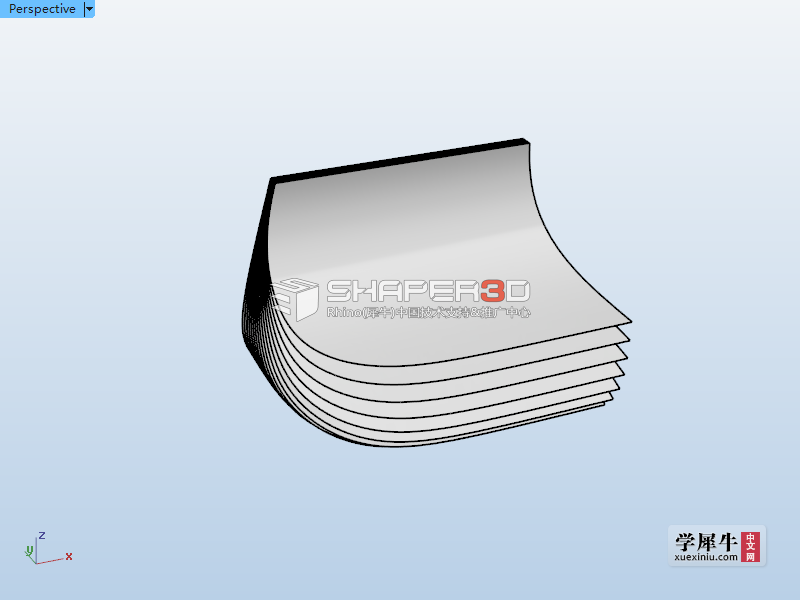

平均曲线的好处在于，曲线的端点间距相同，这样就能保证在薄片的厚度一致并且能恰好靠在一起，如下图所示：

那么问题来了！怎样将这组平均曲线的另一端很均匀的与曲面的边缘贴齐？

其实，这里使用沿着曲线流动（Flow）就可以解决这个问题。

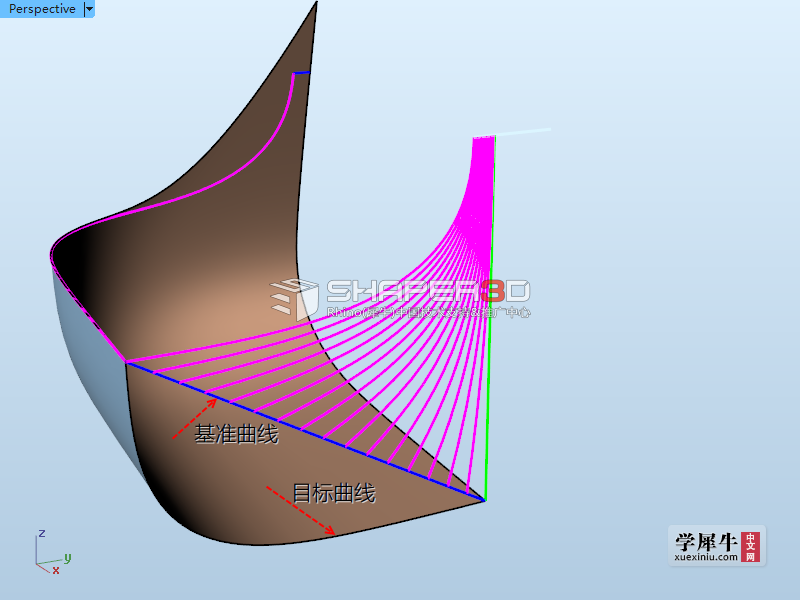

绘制一条直线作为基准曲线，如下图中的蓝色直线：

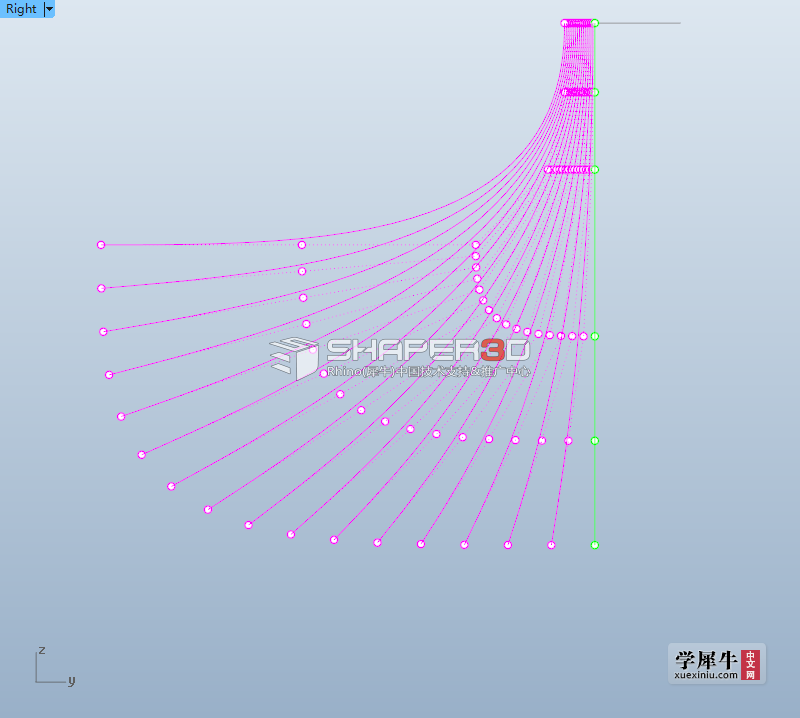

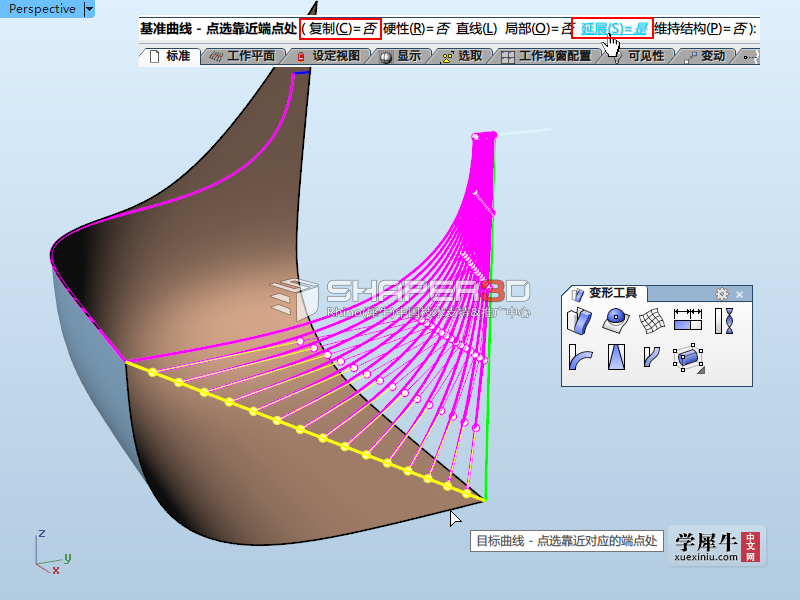

将过渡曲线的端点选中，将它们由蓝色直线对变至曲面的边缘，以下是我抓取的过程：

注意选项的设置，不需要复制，但是要将延展选项切换为是（不明白为什么这样设置的请自己测试下另一中情况或者阅读Rhino的Help）

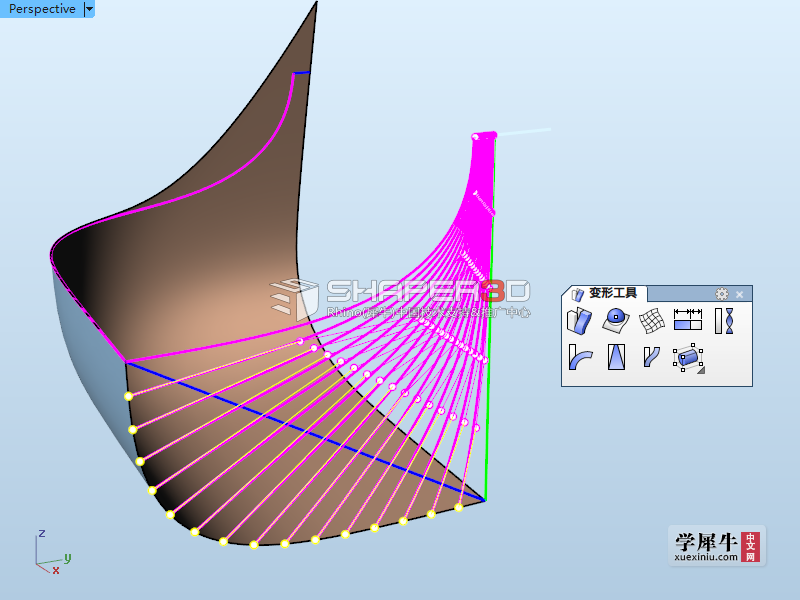

只调整了端点的位置其实还不够，要想让所有的曲线内部过渡的自然漂亮，可以使用与刚才相同的方式调整每一组点的位置，如下图所示：

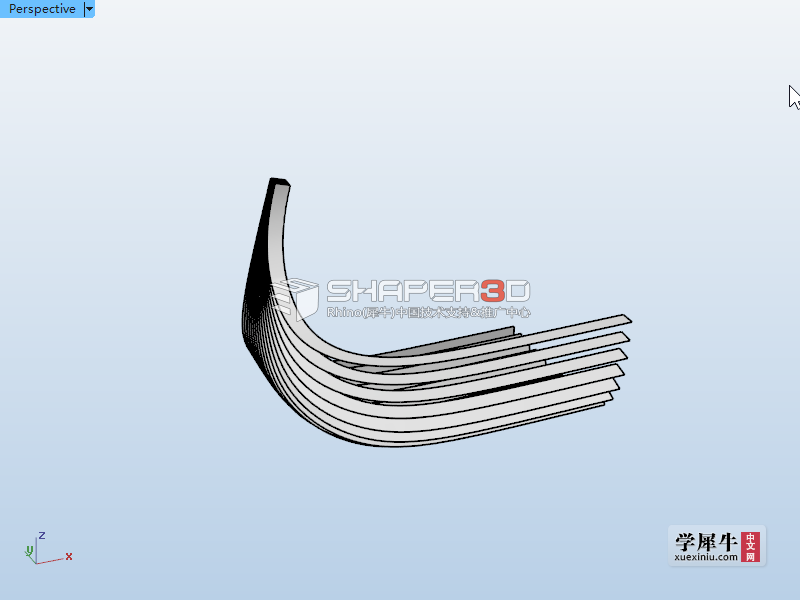

接下来使用沿着直线挤出曲线（ExtrudeCrv）得到曲面，用之前做好的曲面将它们多余的部分修剪（Trim），看下面的过程图：

OK，快接近尾声了，请思考，如何裁切出等宽度的带状曲面？？？

最后将其他的细节补充，具体过程不讲了，太简单了

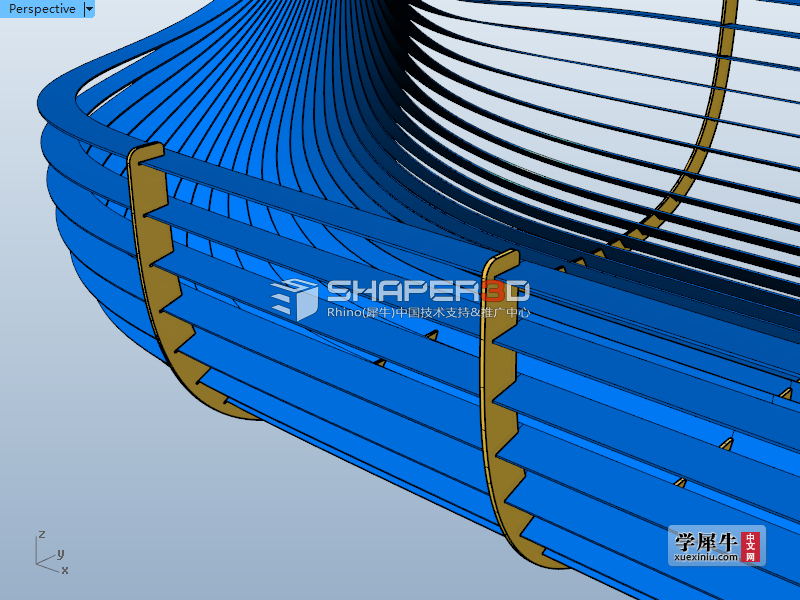

细节图：
