请教：莫比乌斯环首尾相接处十分生硬该如何解决？

本帖最后由 S.E.C.P. 于 2017-1-12 15:17 编辑

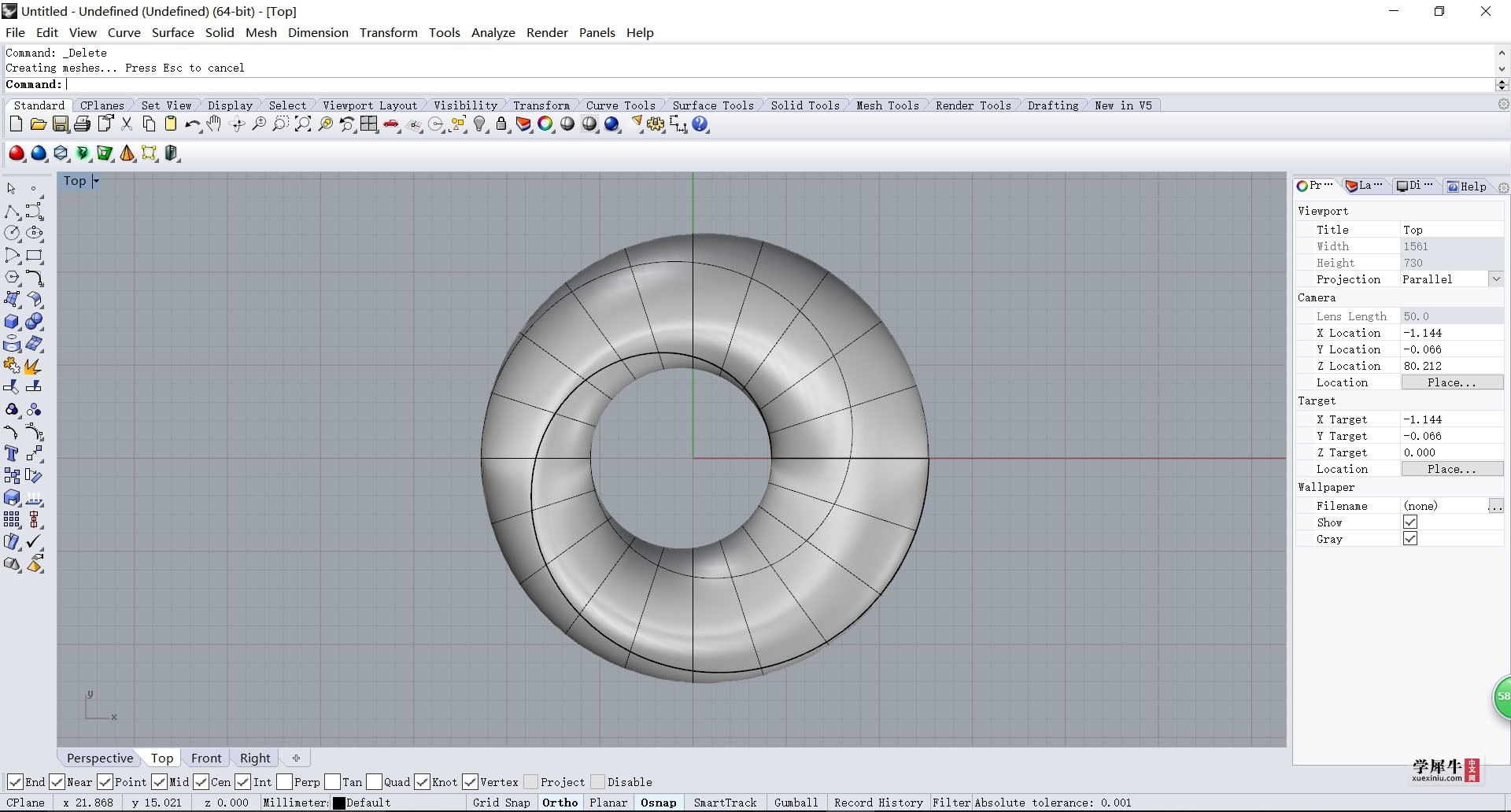

最近在学GH，刚试着建立一个截面为椭圆形的莫比乌斯环模型，loft之后发现首尾相接处十分生硬。

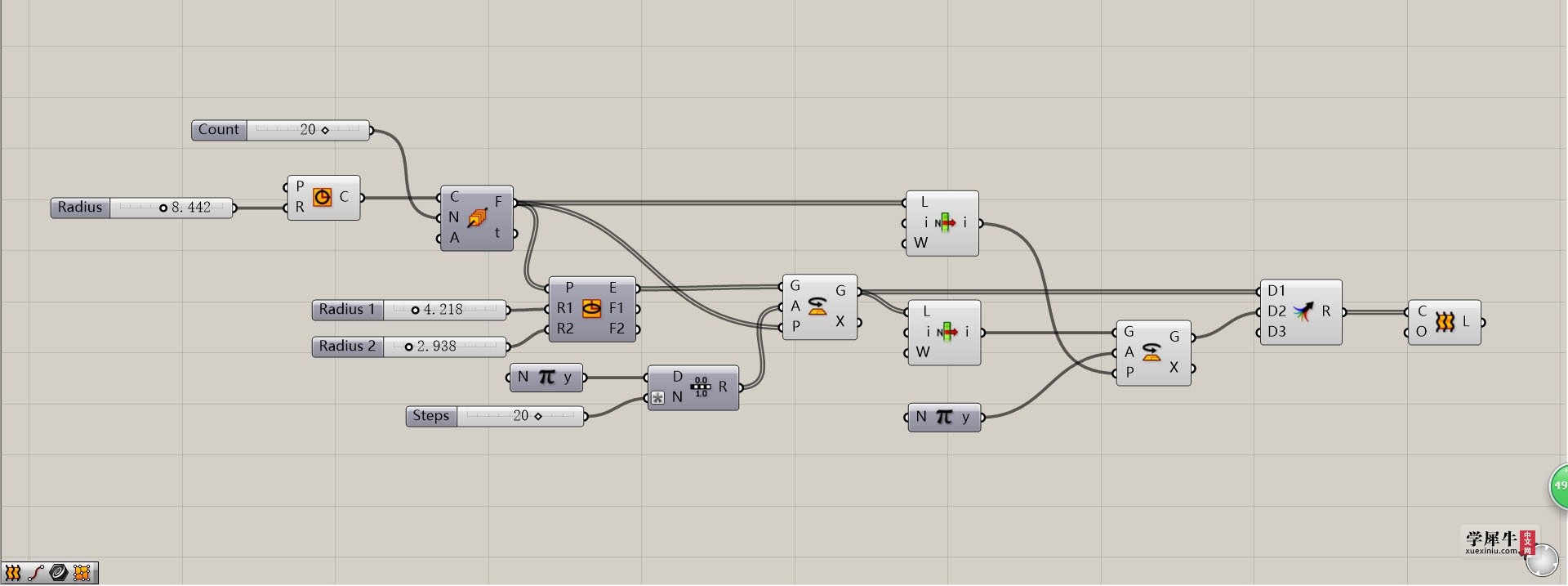

建模思路就是在一个圆形上布置20个两两相对旋转9°的椭圆，然后loft。第21个椭圆已经删去，在第0个椭圆的位置复制了一个旋转180°椭圆。

loft已经选择了loose，但仍然生硬。请问大家问题出在哪里？谢谢！

291742010 · | 发表于 2017-1-12 16:48:37

用线将接口处切掉，用混接可以完成

S.E.C.P. · | 发表于 2017-1-12 17:16:46

291742010 发表于 2017-1-12 16:48
用线将接口处切掉，用混接可以完成

谢谢，不过如果用GH的话该如何解决这个问题呢？

S.E.C.P. · | 发表于 2017-1-12 17:40:18

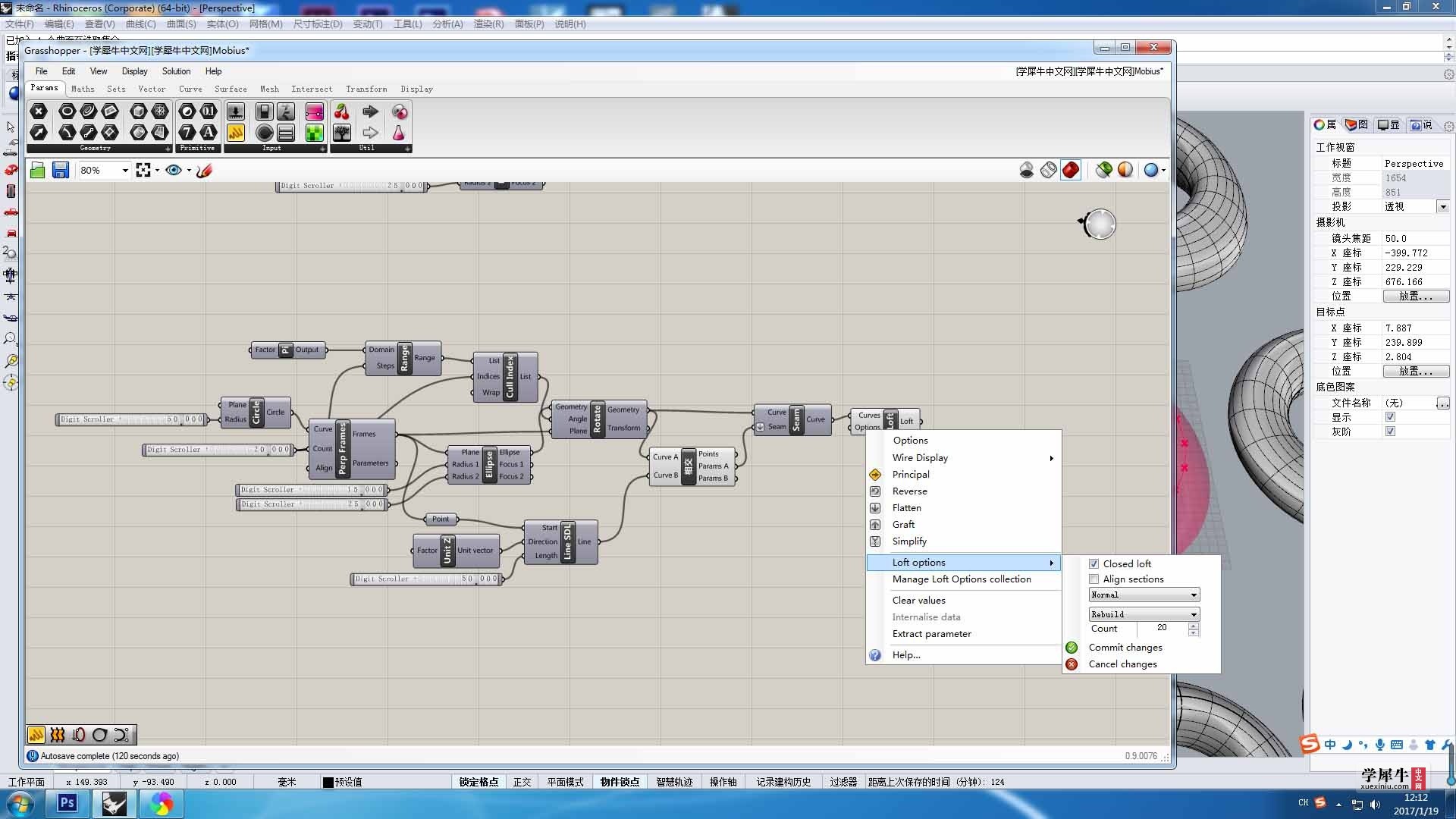

自己回复：我用cull pattern筛掉了第21个椭圆，然后loft改成了normal就莫名其妙地解决了……现在还糊涂中。

S.E.C.P. · | 发表于 2017-1-12 17:45:21

又试验了一下，用list item去除第21个椭圆然后加上normal loft也可以。但是不能用loose，给range加个x-1的expression来去除最后一个椭圆也不行。

toplay · | 发表于 2017-1-12 18:20:44

loose肯定不行啊，loose首尾的曲线又不loose

S.E.C.P. · | 发表于 2017-1-12 21:28:12

toplay 发表于 2017-1-12 18:20
loose肯定不行啊，loose首尾的曲线又不loose

有道理，我还是对loose不够了解

ai随风而去 · | 发表于 2017-1-19 12:19:15

seam调flatten

S.E.C.P. · | 发表于 2017-2-5 21:21:20

ai随风而去发表于 2017-1-19 12:19
seam调flatten

非常感谢！！
