关于交叉位置倒角

hill5188

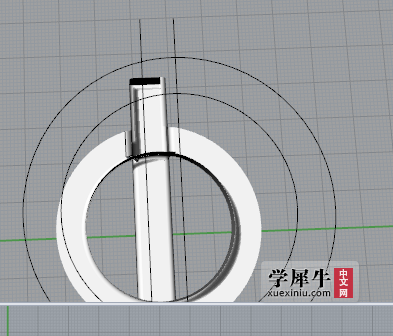

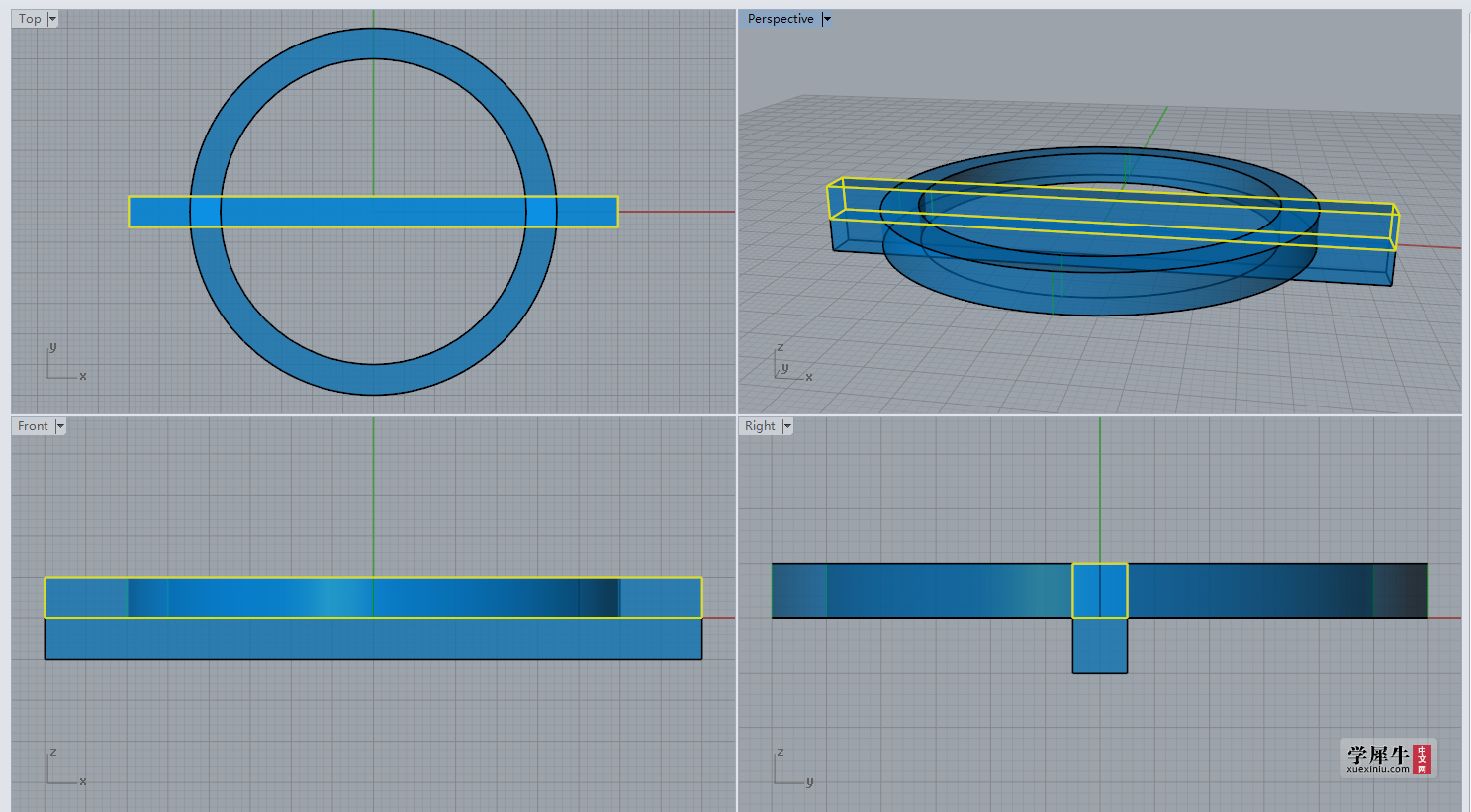

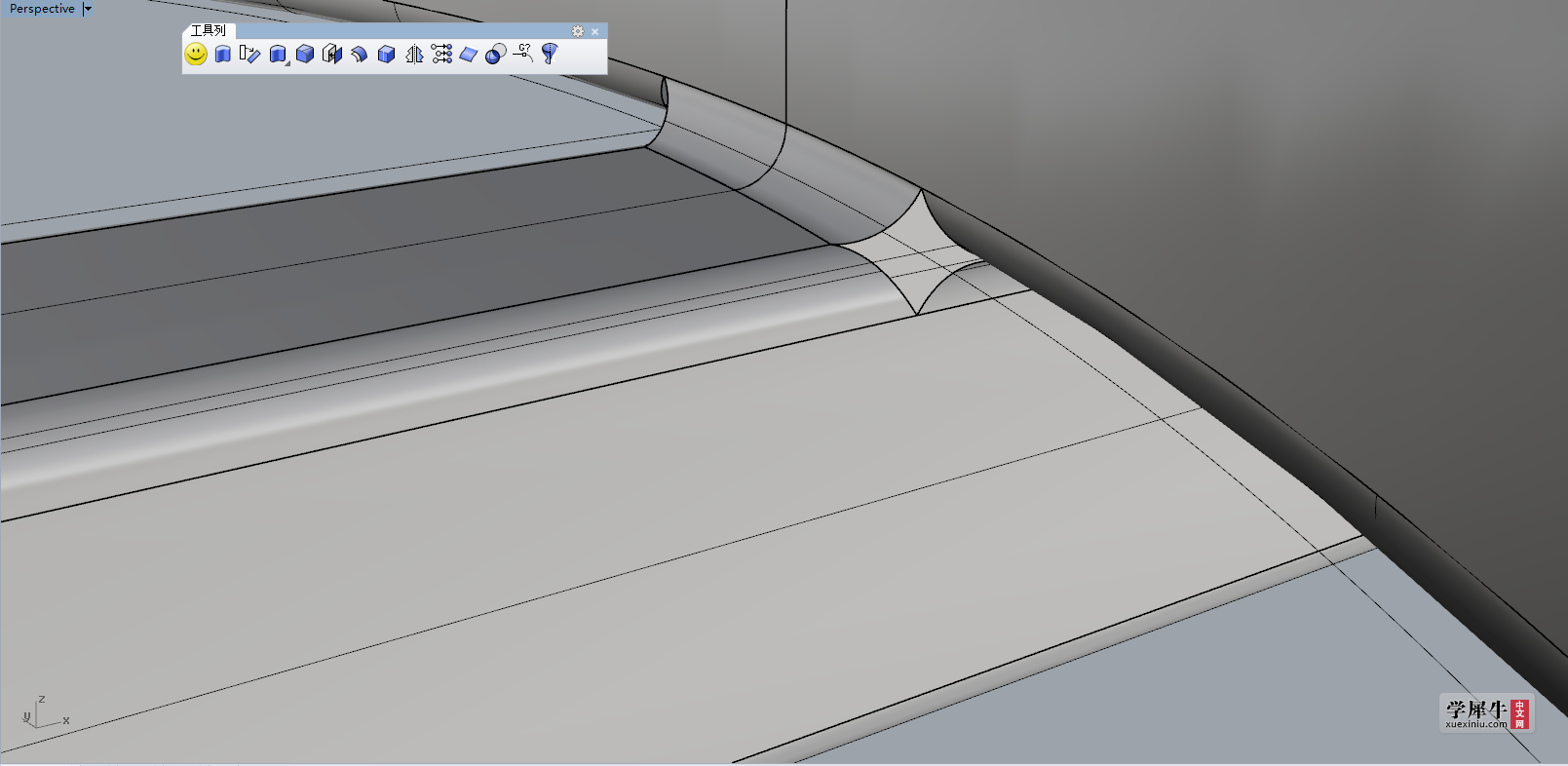

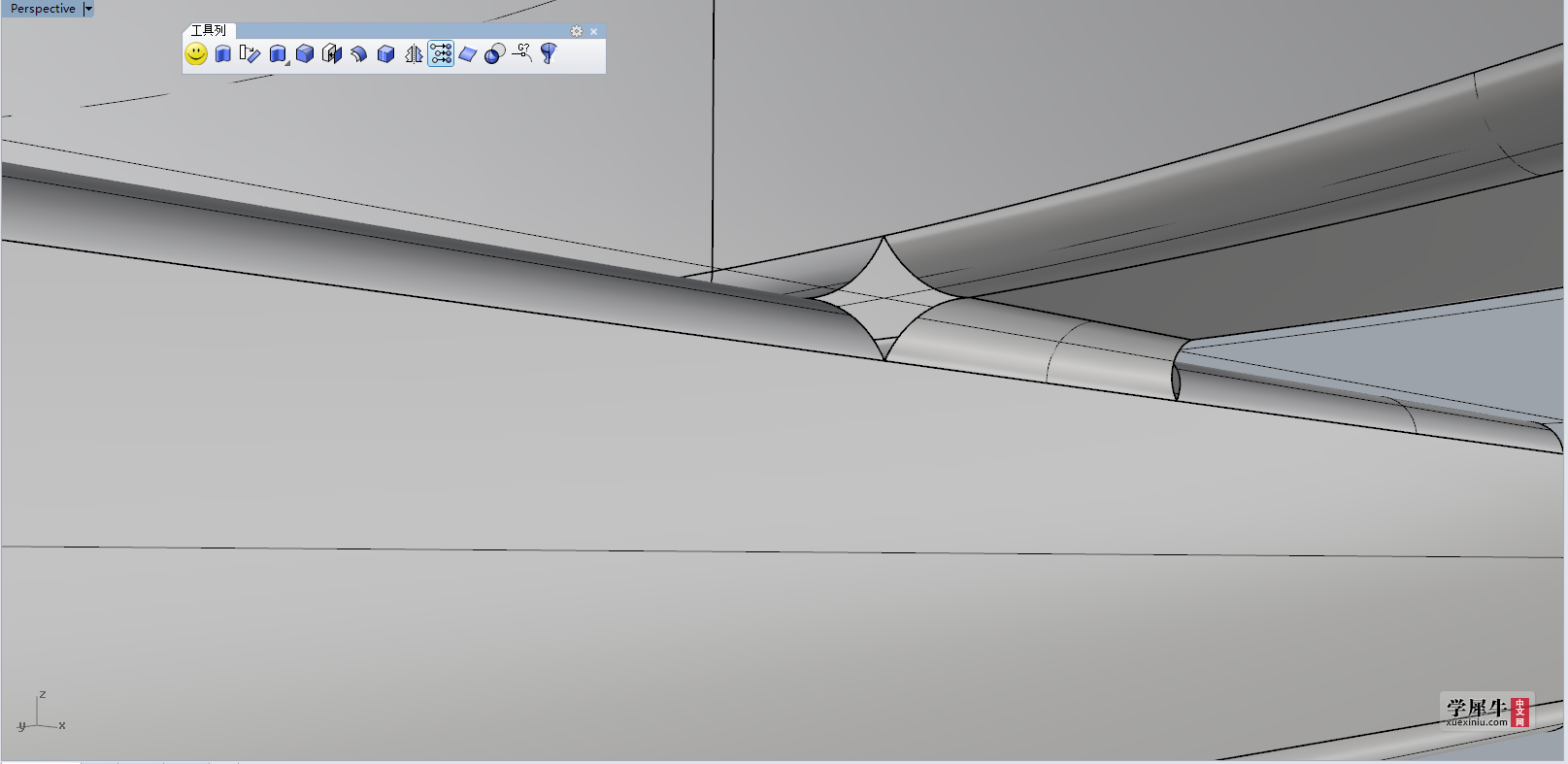

这个角一直倒不好
用过嵌面但是很丑
如果有帮助的教程链接可以分享一下
或者怎样手动切割画倒角

hill5188 · | 发表于 2017-2-22 23:53:19

DJ.3dm (247.06 KB, 下载次数: 22, 售价: 2 个大洋)

hill5188 · | 发表于 2017-2-23 10:04:10

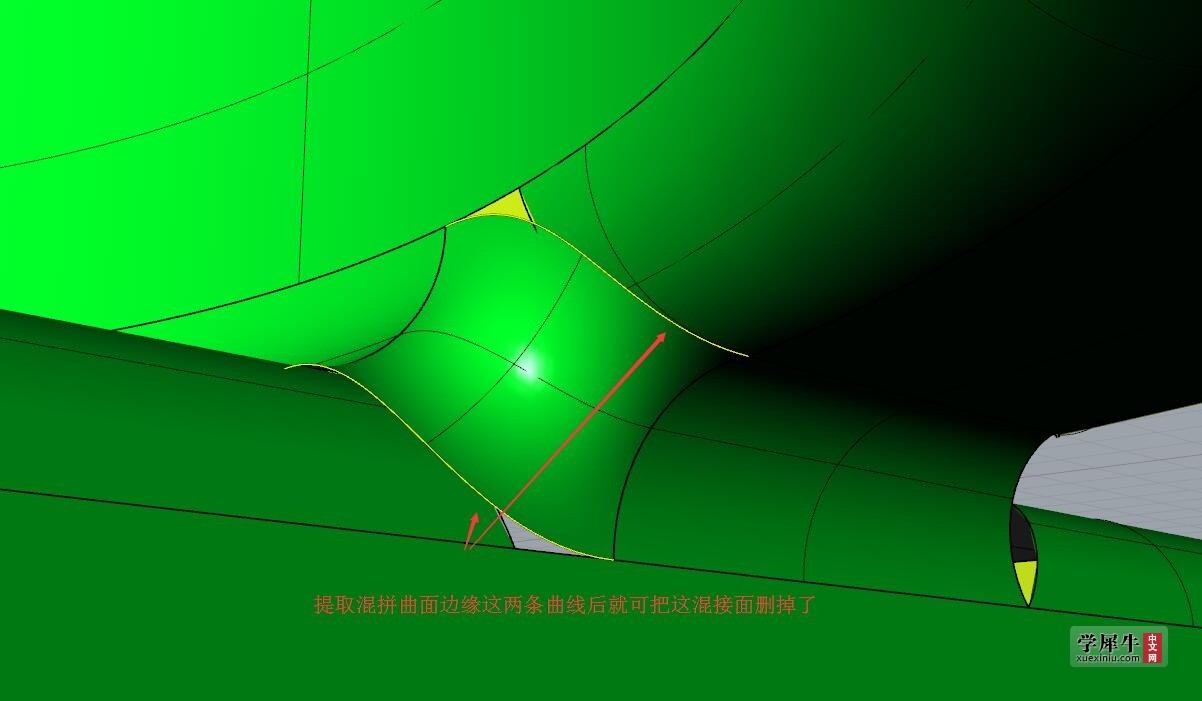

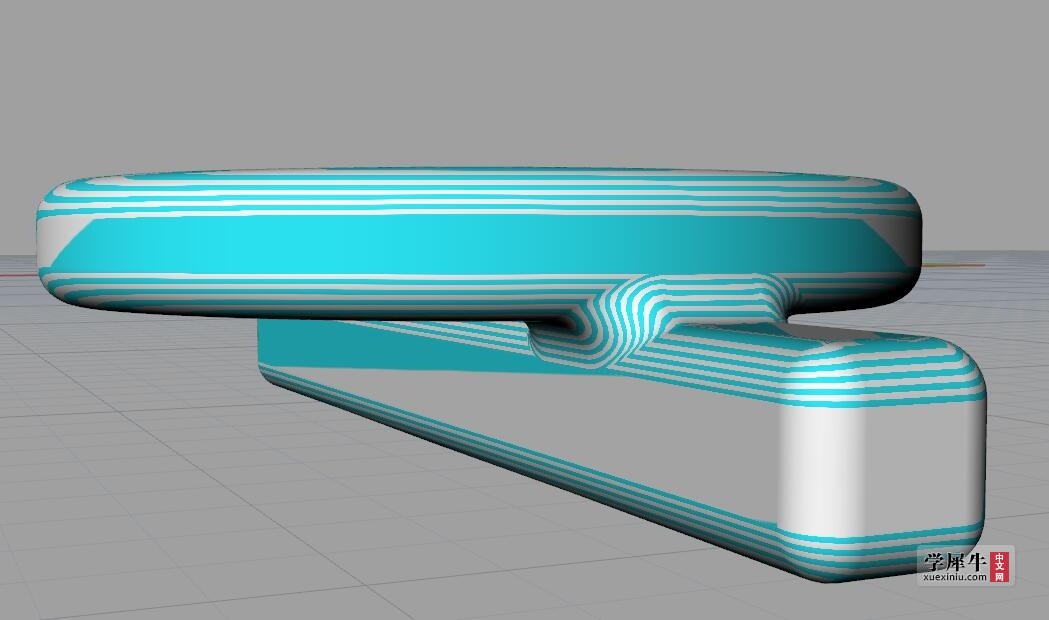

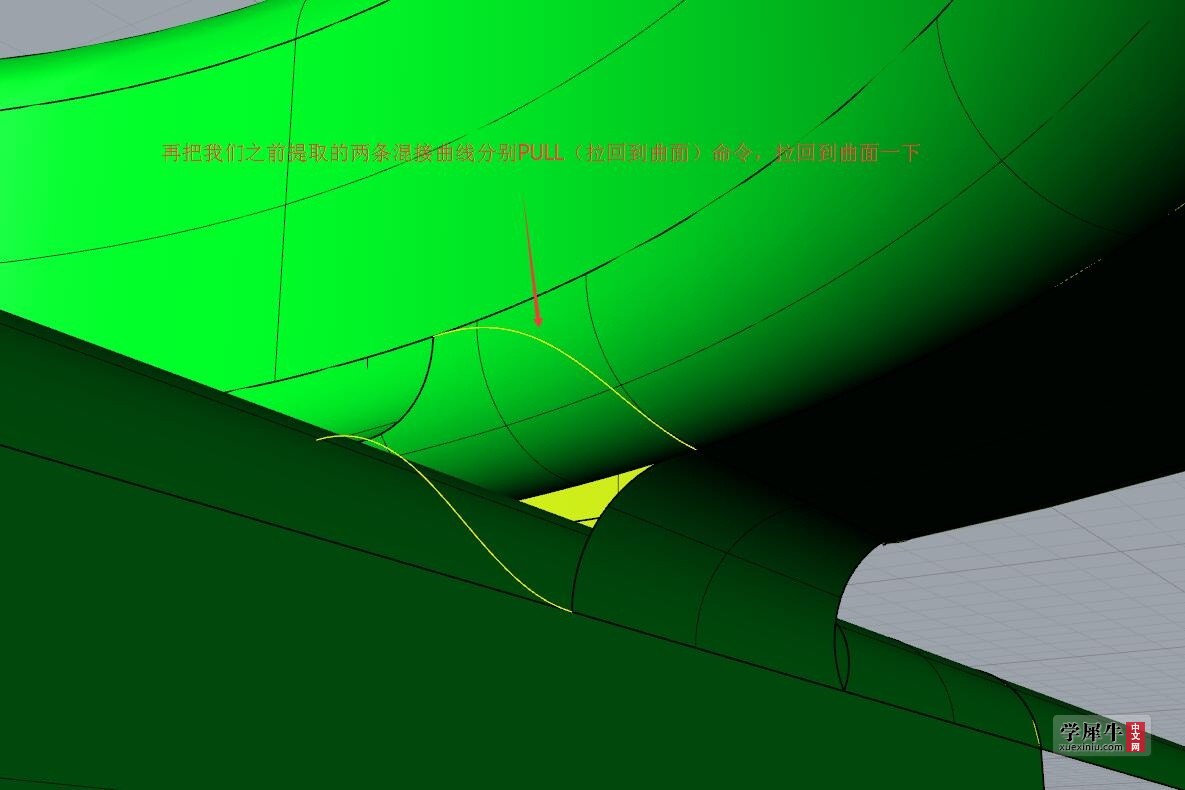

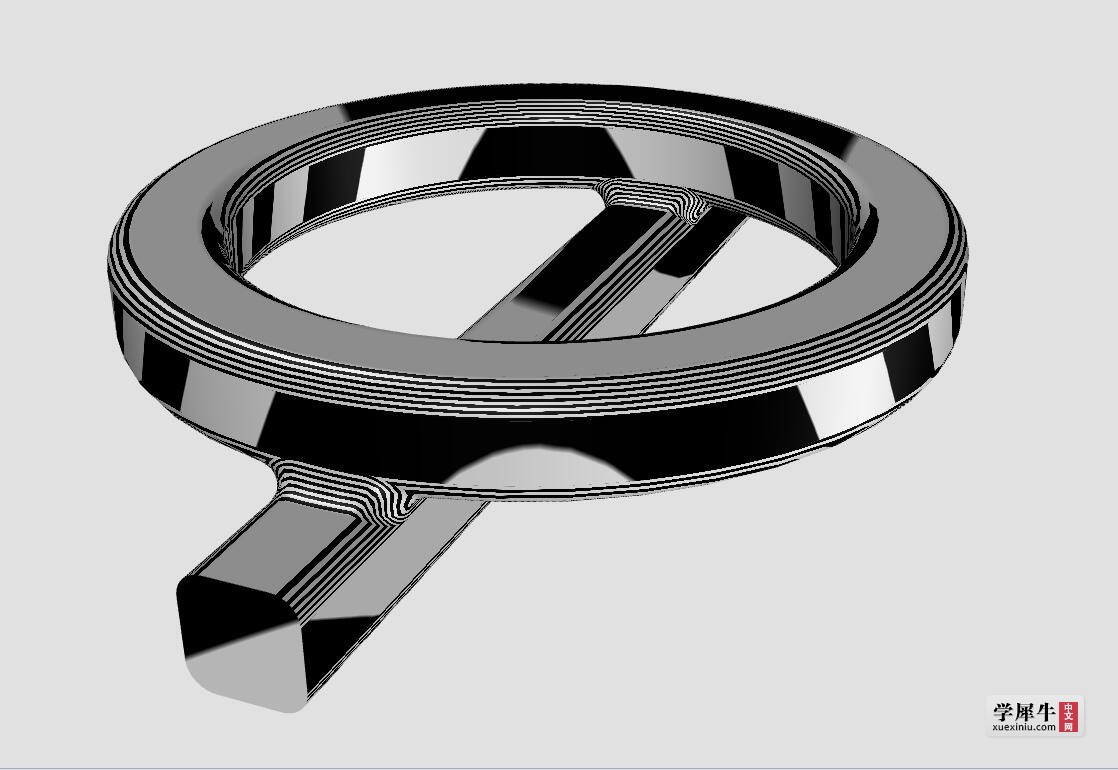

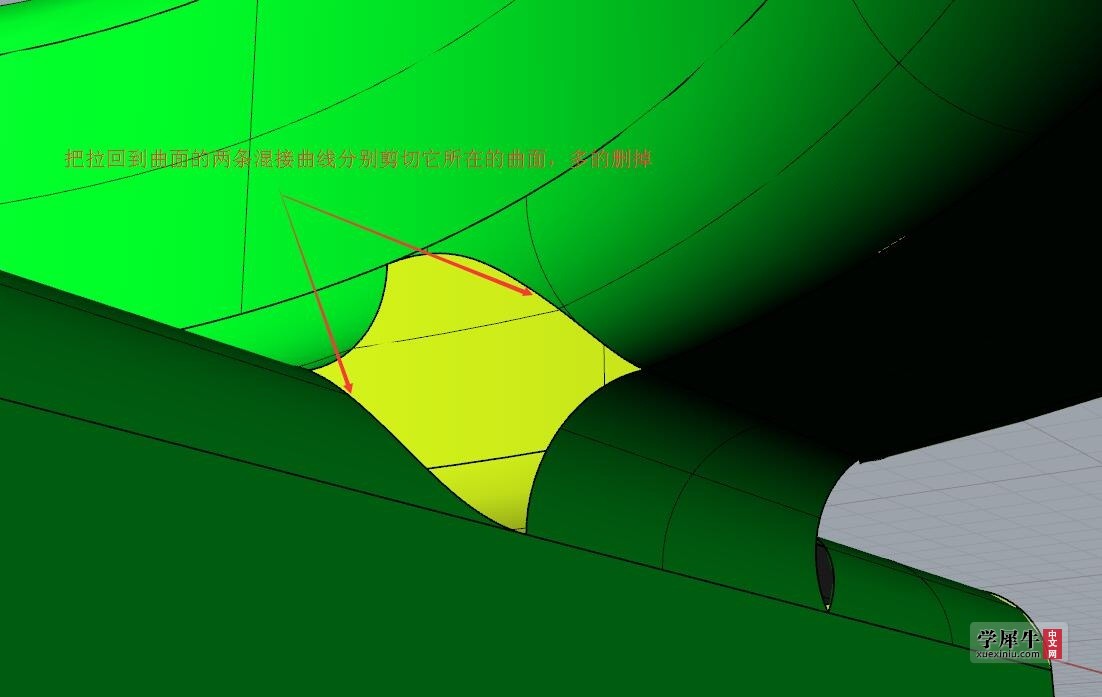

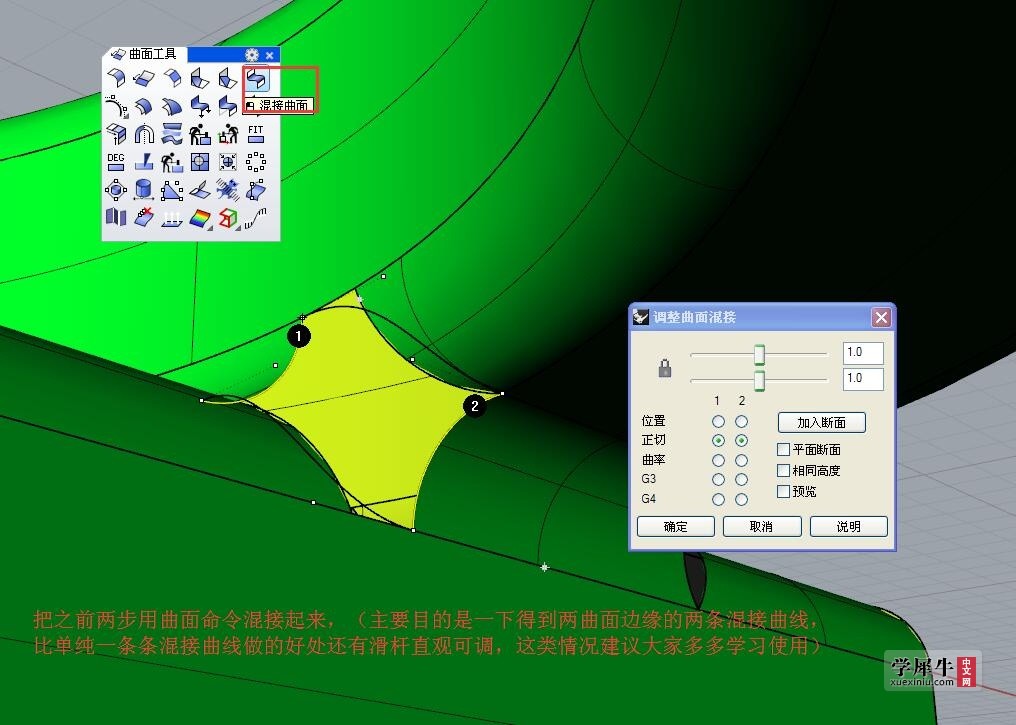

看图说话：

hill5188 · | 发表于 2017-2-23 10:20:50

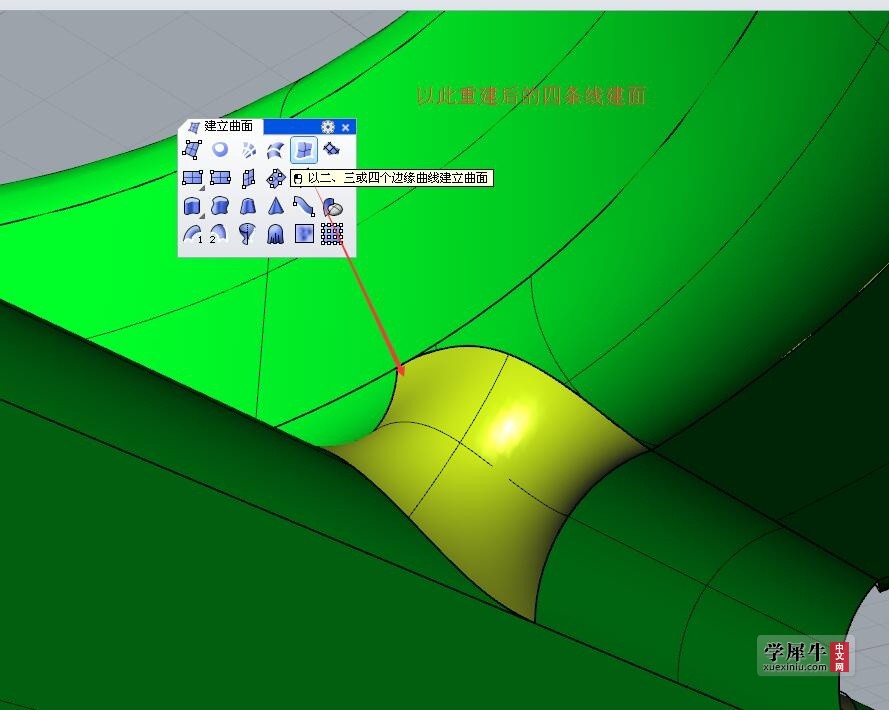

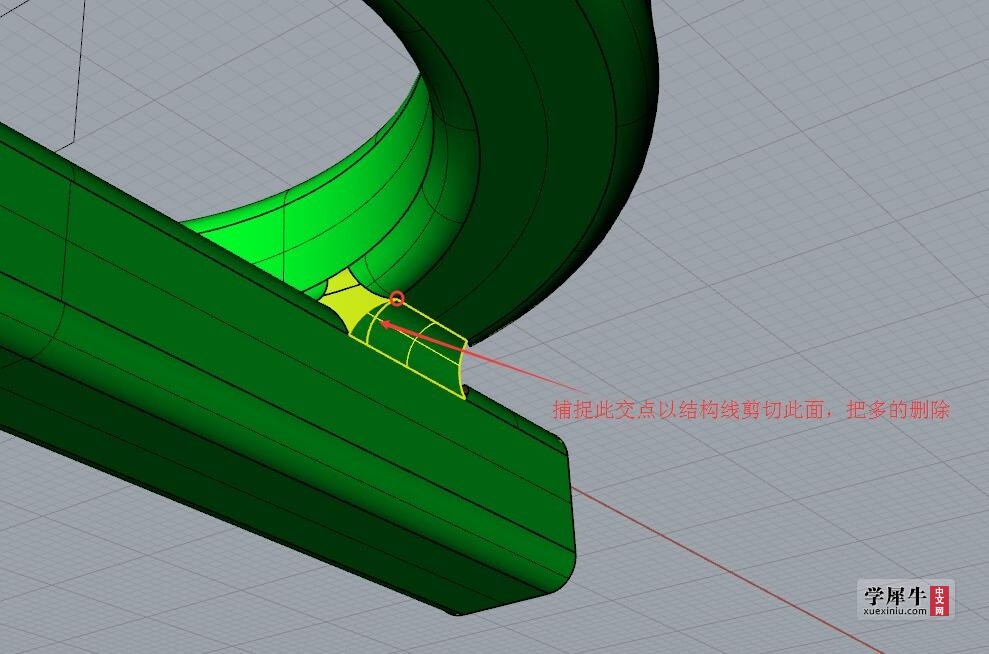

其实最后补洞，用二轨扫略也是可以的，不过轨道得选择边缘，而不是边缘线，还得做以下动作


ttanlizhi · | 发表于 2017-2-23 17:15:55

大神，请教几个问题{:7_524:}{:7_524:}{:7_524:}：
1、除了用“以二、三或四个边缘曲线”以及“双轨”，能不能用网格曲面呢？
2、还有就是为什么重建曲线用的是5阶6点？而不是4阶或3阶。是通过什么来判断的？
谢谢！！！！！！

ttanlizhi · | 发表于 2017-2-23 17:18:56

hill5188 发表于 2017-2-23 10:20
其实最后补洞，用二轨扫略也是可以的，不过轨道得选择边缘，而不是边缘线，还得做以下动作

大神，请教几个问题：
1、除了用“以二、三或四个边缘曲线”以及“双轨”，能不能用网格曲面呢？
2、还有就是为什么重建曲线用的是5阶6点？而不是4阶或3阶。是通过什么来判断的？
谢谢！！！！！！

bill10414 · | 发表于 2017-2-23 19:19:01

学习中！！！

pale9blue · | 发表于 2017-2-23 23:13:11

ttanlizhi 发表于 2017-2-23 17:18
大神，请教几个问题：
1、除了用“以二、三或四个边缘曲线”以及“双轨”，能不能用网格曲面呢？
2、还有 ...

网线见出来的面iso会很多
重建6点5阶是因为G2连续至少需要3个点，而5阶是保证1span

hill5188 · | 发表于 2017-2-24 09:36:39

ttanlizhi 发表于 2017-2-23 17:15
大神，请教几个问题：
1、除了用“以二、三或四个边缘曲线”以及“双轨”，能 ...

提的问题很好：
1，用网线当然可以，有些情况如楼上pale9blue所说，有时候这样成的面的结构线会很多，呵呵，根据个人喜欢！开心就好

2，如整体要求面与面组合是G1连续的话，4点3阶就可以了，G2连续的话，要6点5阶的，
其实这里要求是G1，所以4点3阶也是OK的

ttanlizhi · | 发表于 2017-2-24 10:14:35

hill5188 发表于 2017-2-24 09:36
提的问题很好：
1，用网线当然可以，有些情况如楼上pale9blue所说，有时候这样成的面的结构线会很多，呵 ...

原来如此，谢谢！因为建面的方式有这么多种，所以我一直分不清什么时候该选择什么工具。看了你的回答感觉懂了很多

ttanlizhi · | 发表于 2017-2-24 10:16:42

pale9blue 发表于 2017-2-23 23:13
网线见出来的面iso会很多
重建6点5阶是因为G2连续至少需要3个点，而5阶是保证1span ...

谢谢大神

政宗 · | 发表于 2017-2-25 13:33:56

跟着做完做的不流畅啊因为我是从第三个图片才和教程一样的，之前我是用中间的结构线把面删了用混接接起来的面，然后连两个交点把多余的倒角面删掉的

wzwxxn · | 发表于 2017-2-25 13:43:07

hill5188 发表于 2017-2-24 09:36
提的问题很好：
1，用网线当然可以，有些情况如楼上pale9blue所说，有时候这样成的面的结构线会很多，呵 ...

还有，大神1span是啥意思

hill5188 · | 发表于 2017-2-27 08:18:37

wzwxxn 发表于 2017-2-25 13:43
还有，大神1span是啥意思

论坛上有相关回答，你可用论坛搜索搜一下

1593600798 · | 发表于 2017-2-28 00:06:45

厉害了，谢谢大神分享，学习了

vanliar · | 发表于 2017-2-28 10:40:17

本帖最后由 vanliar 于 2017-2-28 10:43 编辑

搭配插件得话，两步搞定

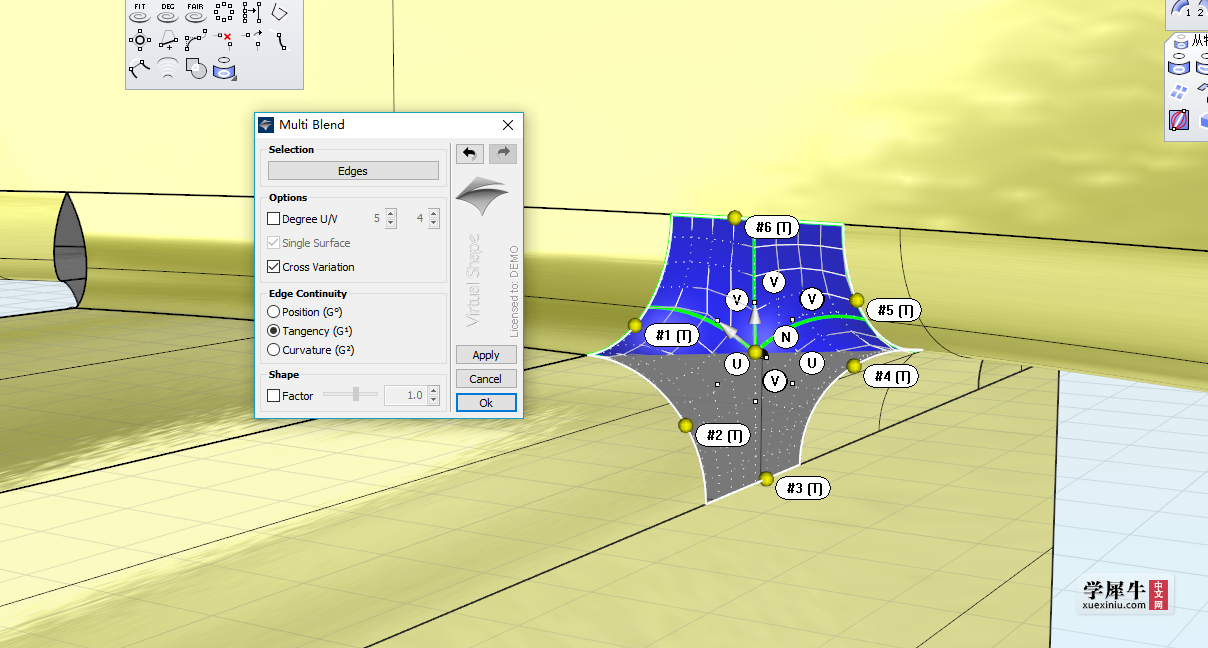

推荐一个插件 VSR shape Modeling

1，按图中结构线分割掉四个倒角面

2 合并分割边沿

3使用VSR Shape Modeling

完成

小宇很厉害 · | 发表于 2017-3-1 14:49:14

本帖最后由小宇很厉害于 2017-3-1 14:55 编辑

各路大神用了各种方法给楼主解答，那我就用个最简单最快速的简陋交集法好了：

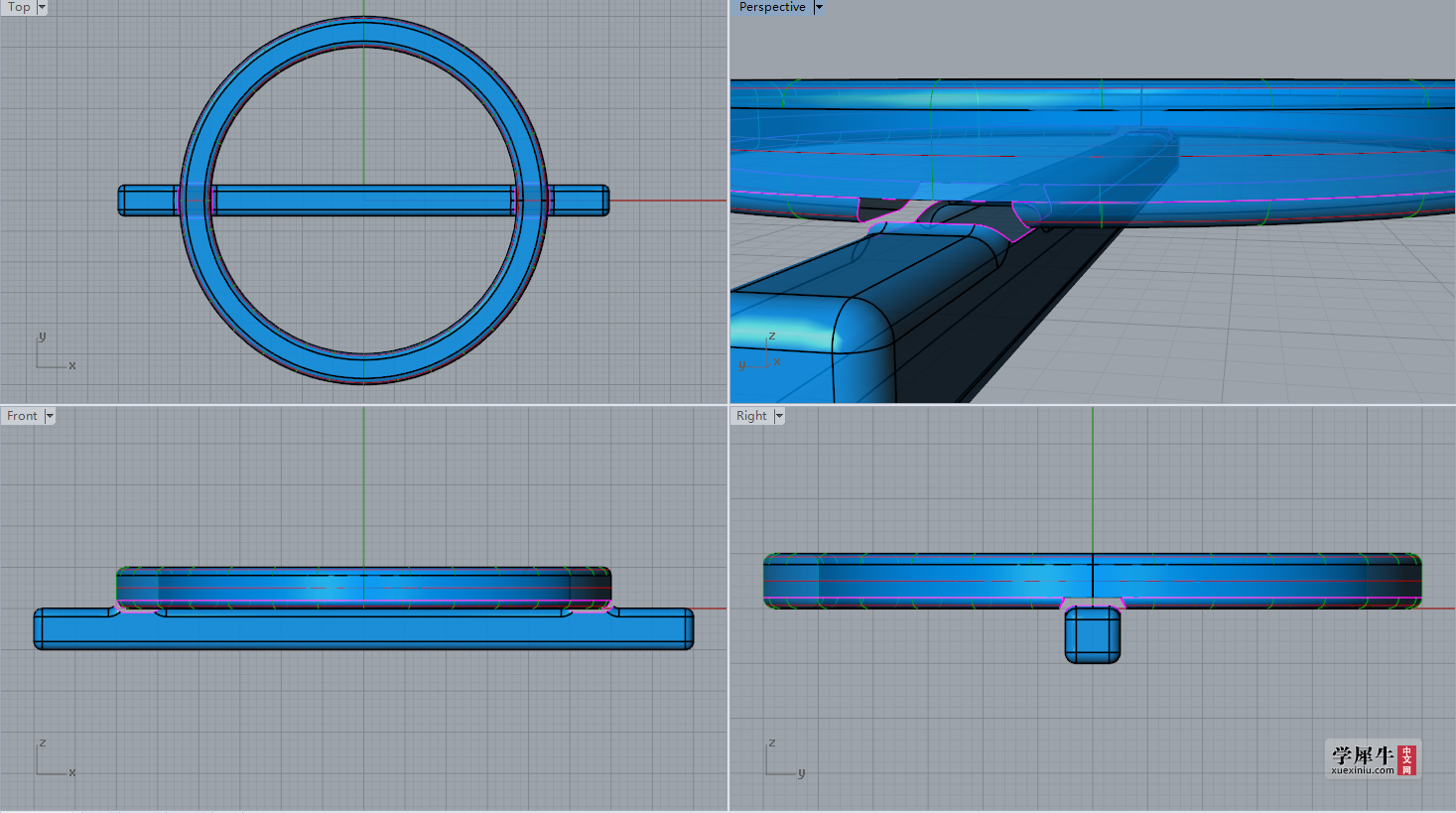

1，照常建模

2，复制一份

3，用环分割，布尔合并，然后合并同平面

4，各自倒角

5，向外偏移环

6，剪掉下面多余的部分（先复制一份备用）

7，向外偏移之前复制的备用部分，并剪切圆环（先复制一份备用）

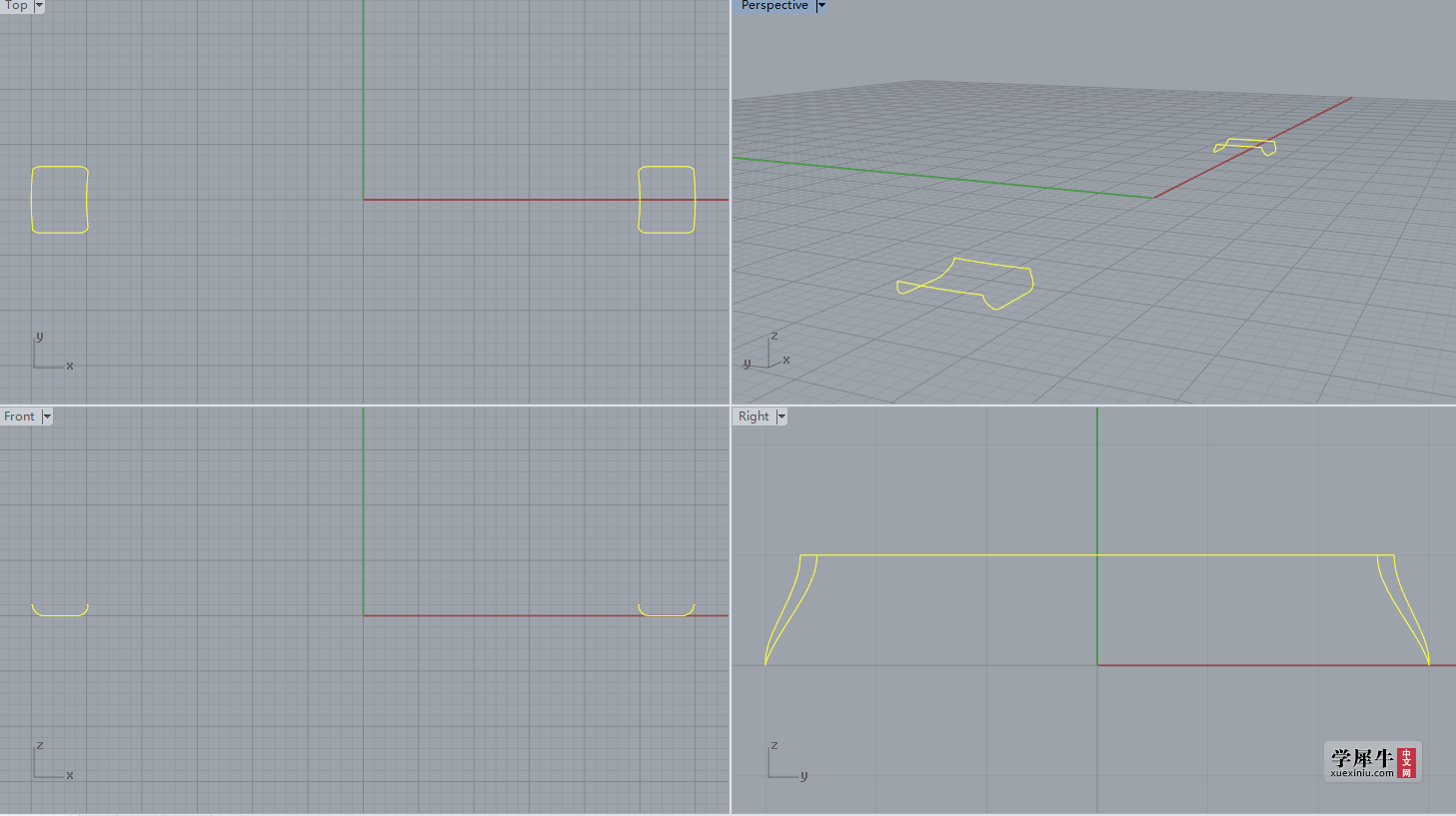

8，得到缺口处的线形态

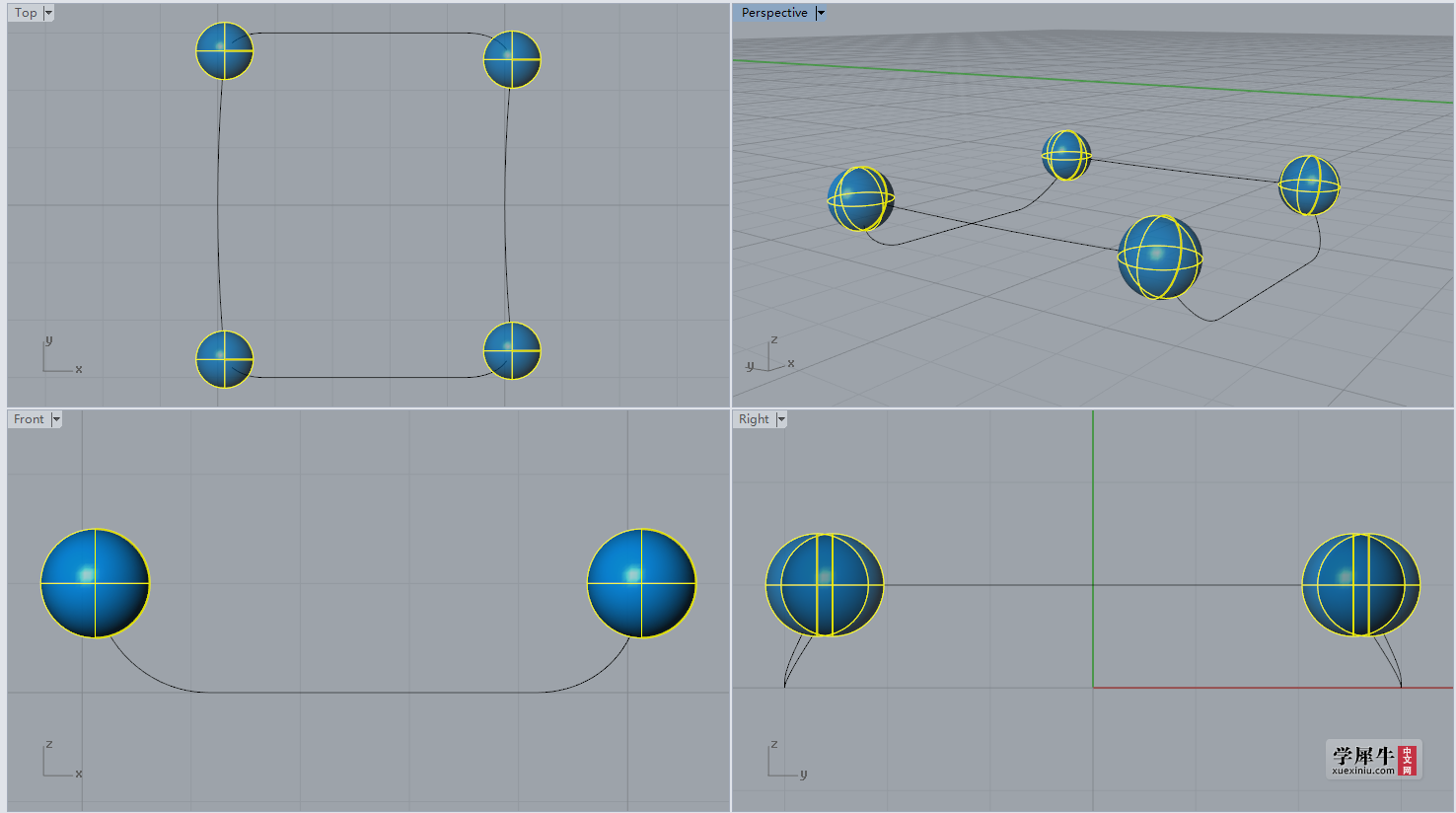

9，在交叉点处做球剪掉球内部的线

10，混接

11，删掉破环，将线拉回之前复制备用的环的底面上，剪掉

12，混接缺口，另一边同样

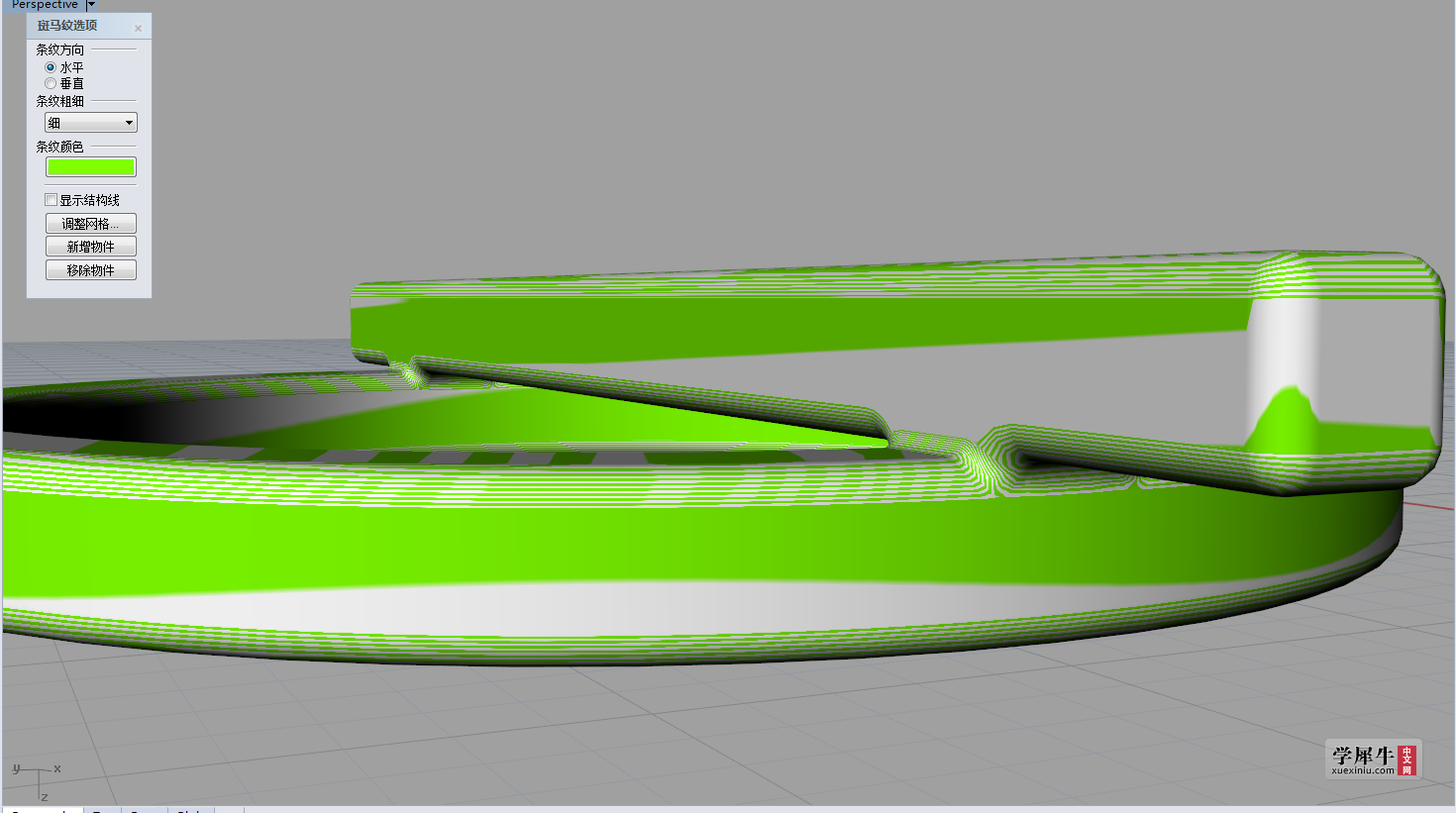

13，简单高效率

交叉位置倒角.3dm (935.47 KB, 下载次数: 0, 售价: 1 个大洋)

zzready · | 发表于 2017-3-1 17:31:04

同样，跟着做完不流畅

yefen · | 发表于 2017-3-5 10:46:54

受教了。。。

毒都督 · | 发表于 2017-3-6 16:57:24

学习了....

茹-影相随 · | 发表于 2017-3-9 09:07:51

导出stp到proe里倒角完美 :lol:lol

kinomodo · | 发表于 2017-3-9 18:05:23

学习了....

laurenscoop · | 发表于 2017-3-12 07:16:42

真是各人運用巧妙不同, 學習了^^

aaa123456789 · | 发表于 2017-3-13 09:27:48

感谢各路大神的分享。

moderato · | 发表于 2017-3-22 10:44:17

已完成！

多边形 · | 发表于 2017-3-22 19:55:45

同样，跟着做完不流畅

叮当 · | 发表于 2017-3-23 17:46:28

做完了···
