咖啡杯建模（沿曲线/曲面流动）

发布于 2017-10-18 14 点赞 48 评论 26778 浏览

Rhino教程分享

实习生

收听TA

本帖最后由 Pual 于 2017-10-18 14:23 编辑

学习犀牛也有差不多两个月时间了，感觉犀牛建模要比Proe、solidwork便捷灵活，后悔没早点接触犀牛软件。
早些天买了个咖啡杯，看着这个咖啡杯，感觉对于新手来说是个很好的实践，闲来无事，也就试着画画。这个咖啡杯建模，会涉及比较多基础操作，比如曲线建立，变动缩放，偏移曲面，混接曲面，沿曲线流动，沿曲面流动等等，下面开始分享本人建模过程，我是新手，如果有做得不好的，请前辈们多多赐教。

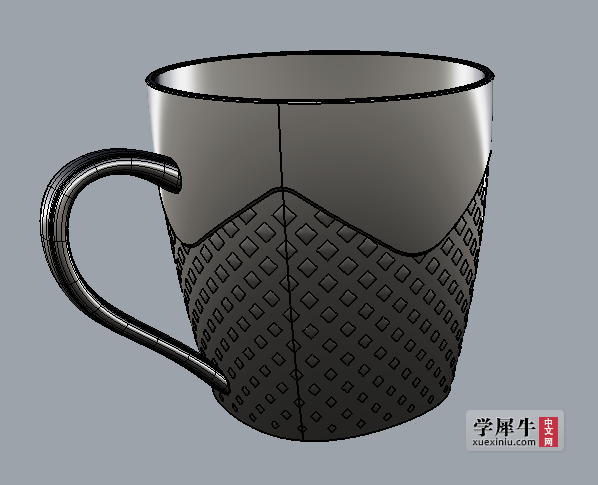

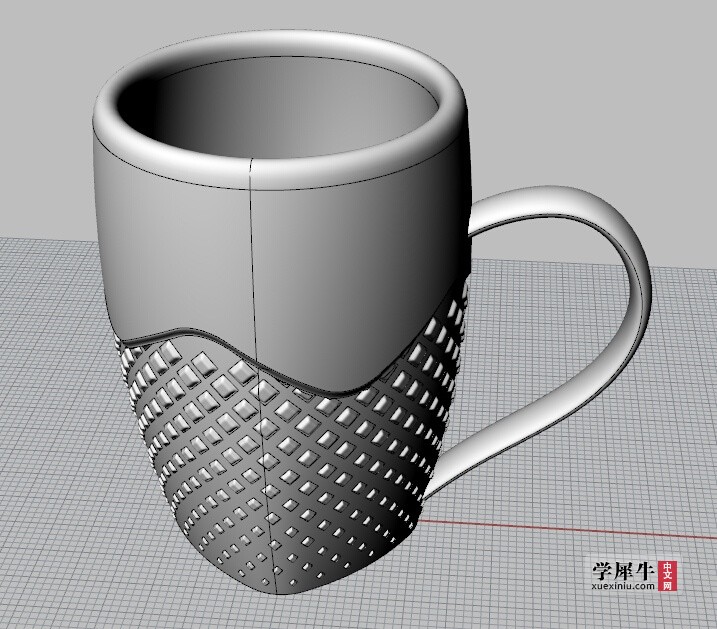

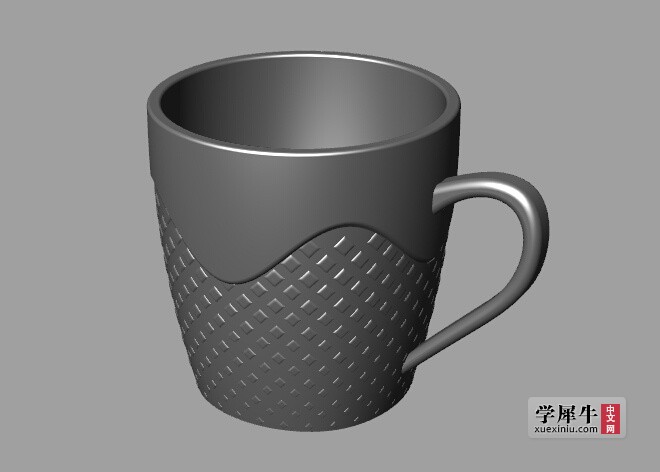

咖啡杯实物

咖啡杯实物

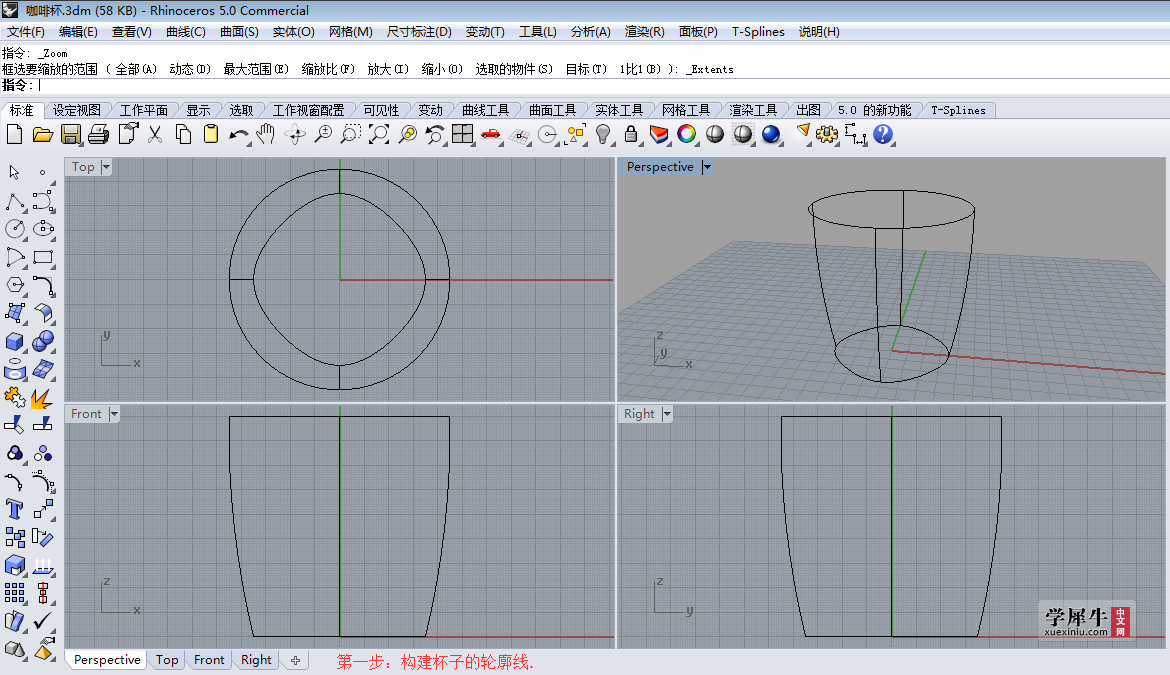

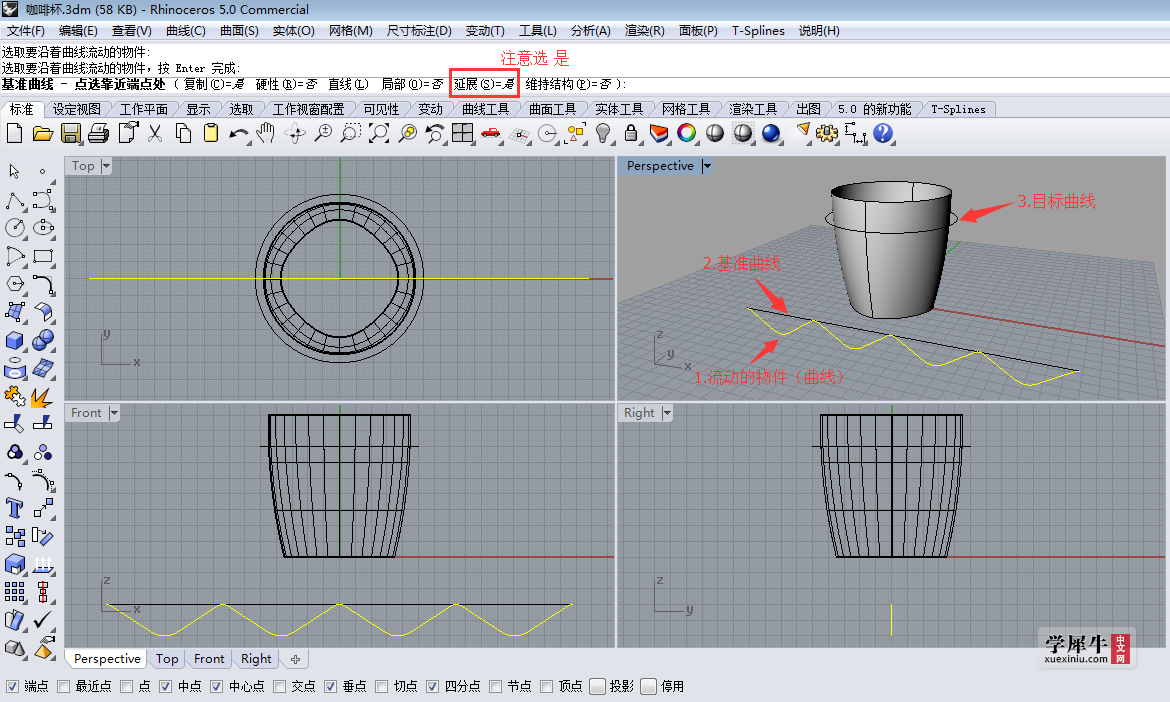

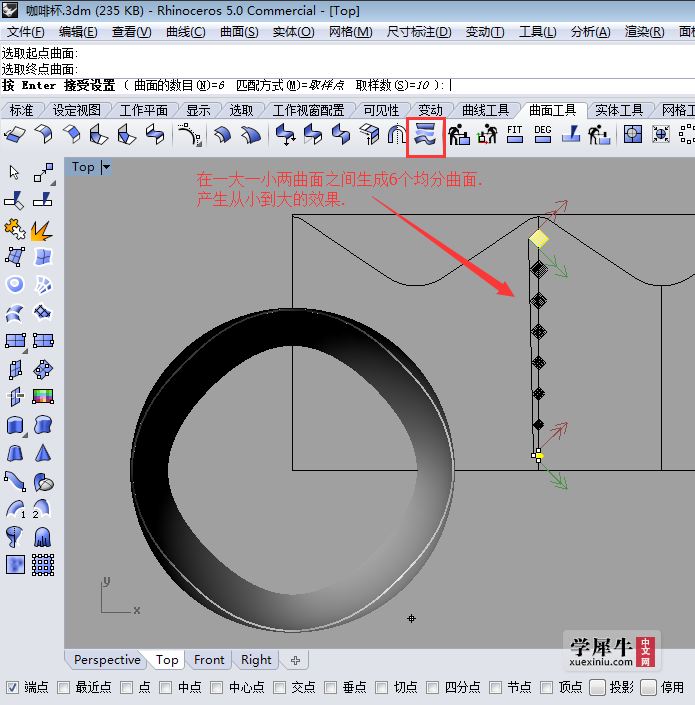

001

001

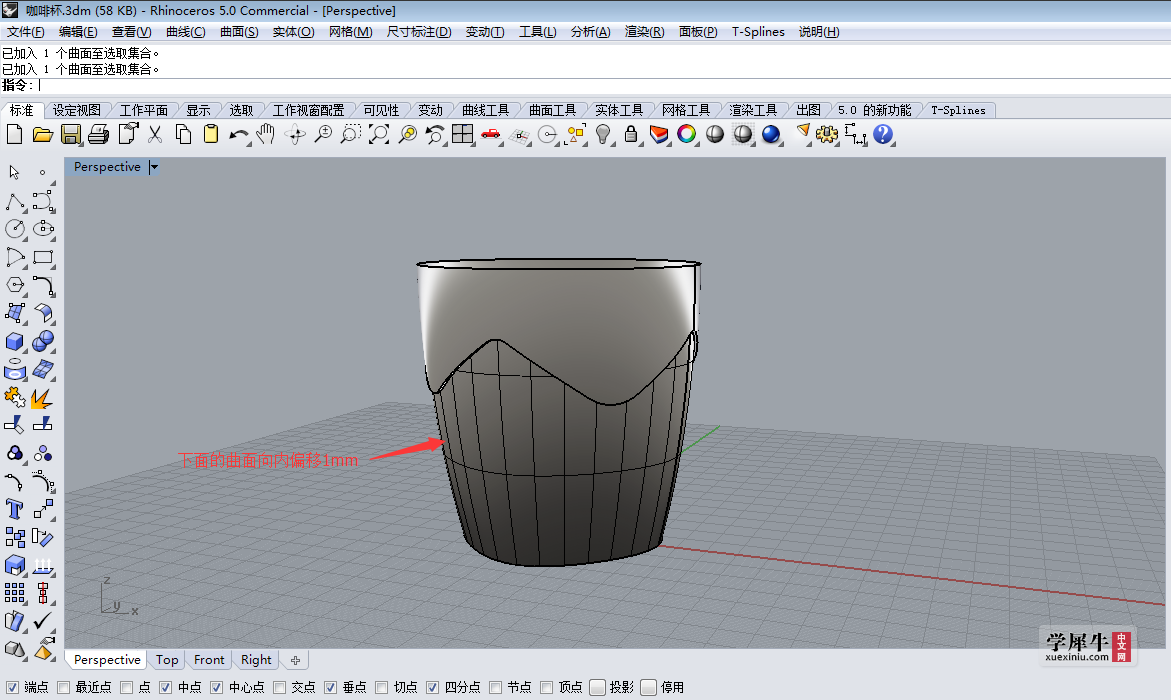

002

002

003

003

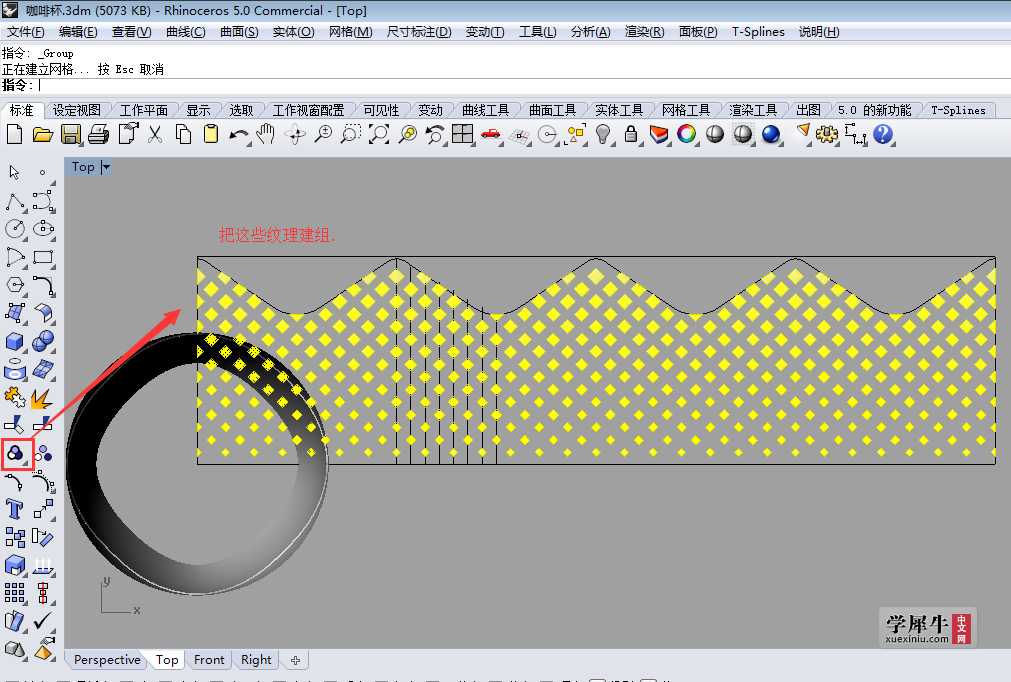

004

004

005

005

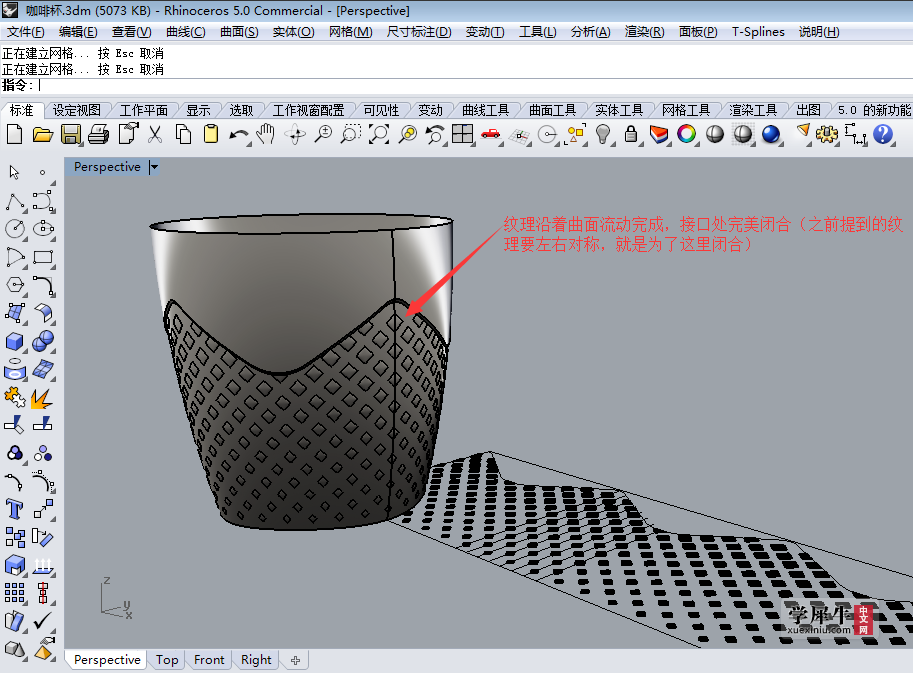

006

006

007

007

008

008

0010

0010

参与人数 1	大洋 +3	收起理由
pgs1997	+ 3	很给力!

查看全部评分

48 点击回复 14 点击点赞 51 点击收藏

精彩回复

文明上网理性发言、请文明用语

Pual | 实习生 | 发表于 2017-10-18 14:27:02

第一次发贴，不太会编辑，而且点上传图片老没反应，下面继续补图

3 回复

参与人数 2	大洋 +13	收起理由
Z关阝宀丁Ning	+ 3	可以再做个的曲面流动教程吗
乌龙	+ 10	先加分给个精华再说

查看全部评分

ljlgj | 设计助理 | 发表于 2018-4-13 10:40:29

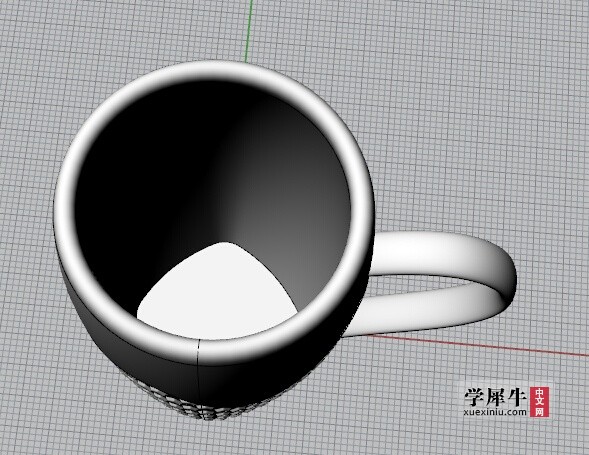

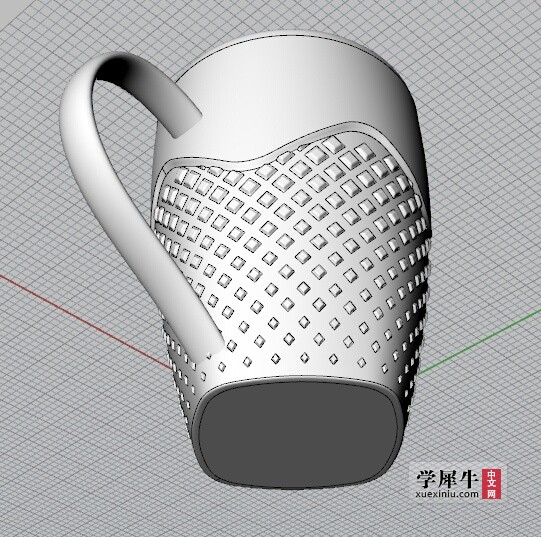

交作业


1 回复

: Pual · 发表于 2018-8-3 14:50 点评

做得挺好的，赞！

Pual | 实习生 | 发表于 2017-10-19 09:17:03

omering 发表于 2017-10-18 22:01
对于纯新手来说，还不够细，，，只能膜拜了。如果能把每步用到的命令说明下，就相对好学习操作了。
...

别急，先熟悉下各个工具的用法，多想想怎么应用，然后就慢慢上手了；对本贴有哪个不步骤不清楚的，也可以提出来交流下。:)

0 回复

Pual | 实习生 | 发表于 2017-10-18 14:29:31

杯具，步骤截图还没上传完，但是提示我今日上传图片已经达到上限。。。。

0 回复

omering | 实习生 | 发表于 2017-10-18 22:01:57

对于纯新手来说，还不够细，，，只能膜拜了。如果能把每步用到的命令说明下，就相对好学习操作了。

0 回复

: Pual · 发表于 2017-10-19 09:17 点评

别急，先熟悉下各个工具的用法，多想想怎么应用，然后就慢慢上手了；对本贴有哪个不步骤不清楚的，也可以提出来交流下。

Pual | 实习生 | 发表于 2017-10-19 09:14:04

第二天，可以上传图片了，继续补全；如果牛友们有哪里不清楚的，可以留言以前探讨。

0 回复

　　　　　ly. | 实习生 | 发表于 2017-10-19 09:15:04

可以的很强势

0 回复

dongjinxian | 设计助理 | 发表于 2017-10-19 15:05:05

要把这个贴收藏先，教程太好了~~

0 回复

ckmok | 设计主管 | 发表于 2017-10-19 17:22:11

很精彩。

0 回复

卧听海风 | 实习生 | 发表于 2017-10-23 17:01:13

666666666666666666666666

0 回复

卧听海风 | 实习生 | 发表于 2017-11-15 17:14:50

666666666666666

0 回复

JEFFCHOI | 实习生 | 发表于 2017-11-16 16:29:41

很清楚:D

0 回复

卧听海风 | 实习生 | 发表于 2017-12-19 17:50:21

6666666666666666666666666

0 回复

工000 | 实习生 | 发表于 2017-12-21 09:30:56

6666666666666666666666

0 回复

小飞猪914 | 实习生 | 发表于 2017-12-21 10:43:51

好详细的教程，:):):)

0 回复

红朗德 | 实习生 | 发表于 2018-1-3 16:03:54

还有没传上来的图吗求教指点一下,杯把和杯身怎么衔接的自然一点,用曲面圆角工具,和倒角都试过了,都不行啊

0 回复

sky_0303 | 设计助理 | 发表于 2018-1-29 17:35:28

我做出来的反向了，这个怎么解决呢？:L


0 回复

: 1234ABCD · 发表于 2019-6-21 11:38 点评

我也是这样，后来把那些鼓包镜象一下换个方向就解决了。

: Pual · 发表于 2018-8-3 14:52 点评

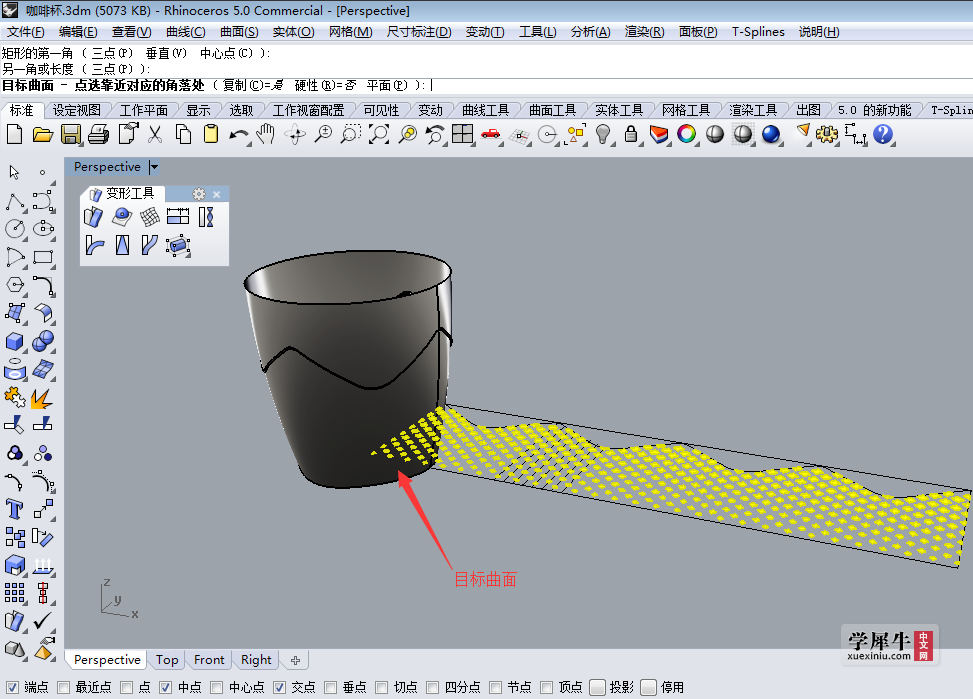

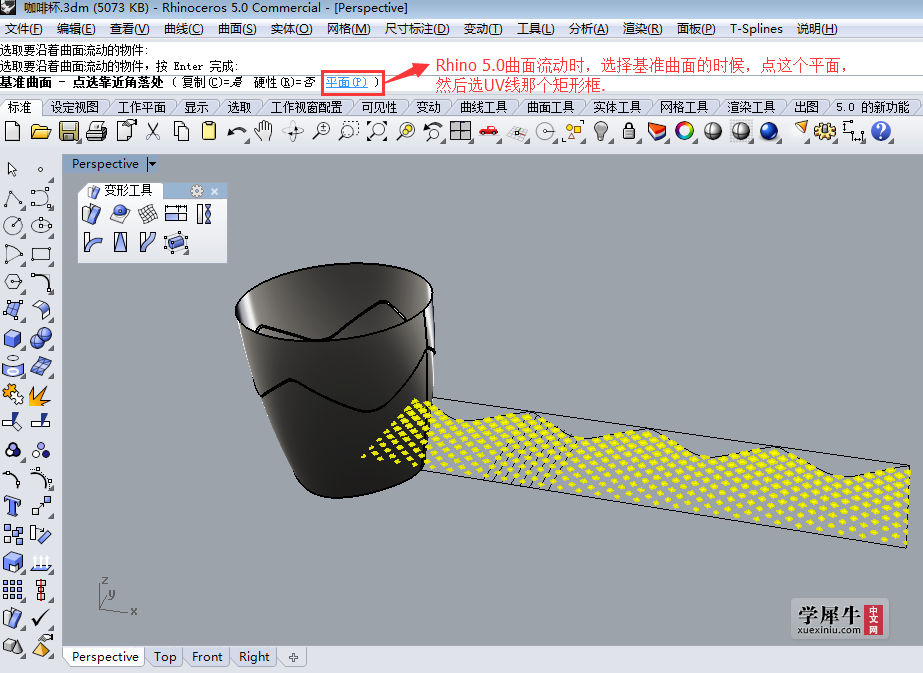

方向反了的话，你尝试多几次，尝试点用于流动的那个曲面的不同地方。

horoscope110 | 实习生 | 发表于 2018-1-29 21:28:38

不错，有很多新命令

0 回复

cqtyd | 实习生 | 发表于 2018-2-3 15:24:54

如果把教程做成文件就方便了

0 回复

以默 | 设计助理 | 发表于 2018-3-13 15:42:18

底部方圆形我都不会画我是不是没救了

0 回复

: Pual · 发表于 2018-8-3 14:49 点评

底部方圆形，我是四边画弧线，然后倒角，这样便出来了。

123zyttyz | 实习生 | 发表于 2018-3-30 20:05:54

6666666666666666

0 回复

MQ灵魂爱人 | 设计助理 | 发表于 2018-3-31 17:10:35

鼓包纹理是一个面还是一个实体呀

0 回复

: Pual · 发表于 2018-8-3 09:31 点评

是一个曲面来的。后续和杯体再组合成体。

zhanshenchao | 实习生 | 发表于 2018-4-2 20:03:13

6666666666666666666

0 回复

333dys802 | 设计助理 | 发表于 2018-4-11 13:49:02

本帖最后由 333dys802 于 2018-4-11 13:50 编辑

交作业，又学会了几个工具使用，谢楼主分享




0 回复

ViViGLODEN | 设计助理 | 发表于 2018-4-16 14:33:19

请问009那张的小方块是曲面的鼓起还是方块的做圆角呢？

0 回复

lanqi2011 | 实习生 | 发表于 2018-4-30 01:27:06

很精彩，感觉犀牛建模要比Proe、solidwork便捷灵活

0 回复

gdhhdf | 实习生 | 发表于 2018-4-30 01:52:02

早些天买了个咖啡杯

0 回复

qdcksj | 设计助理 | 发表于 2018-6-24 15:00:40

工具很多啊，要一个一个的去学习啊:victory:

0 回复

Pual | 实习生 | 发表于 2018-8-3 09:31:46

MQ灵魂爱人发表于 2018-3-31 17:10
鼓包纹理是一个面还是一个实体呀

是一个曲面来的。后续和杯体再组合成体。

0 回复
