为什么我这个双轨扫掠出来的曲面会有问题？怎样解决？

youtiao5921 · | 发表于 2011-1-6 10:09:14

000.rar (21 KB, 下载次数: 56)

youtiao5921 · | 发表于 2011-1-6 10:17:40

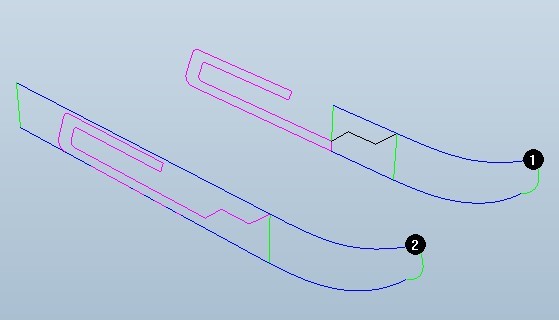

因为你的双轨阶数和不一样，而且有条是复合曲线G0的连续，所以不能流畅，需要添加辅助线完成。
方法1：用蓝色的线做双轨路径，绿色做断面曲线。用黑色线段做修剪，紫色部分可用双轨或其他平面曲线生成面工具。
方法2：用蓝色的线做双轨路径，绿色做断面曲线。用紫色线段做修剪。
希望对你有帮助

whitemenslsh · | 发表于 2011-1-6 16:38:59

哈哈，解答得非常到位啊，谢谢了！

流浪的小西 · | 发表于 2011-1-26 09:37:03

一眼就发现了问题，厉害

1020130121 · | 发表于 2012-2-20 22:23:19

学习了。。。。。。。。。。

1020130121 · | 发表于 2012-4-29 20:19:13

我1910 · | 发表于 2012-6-8 09:20:59

哈哈，解答得非常到位啊

一路向北ns · | 发表于 2012-10-6 21:21:53

嗯，同时天涯学习人

master-fish · | 发表于 2012-10-10 16:19:14

解答得非常到位啊

hujingxu0 · | 发表于 2012-12-31 13:43:12

这个是怎么弄得~看不见？？

檀香钊姐 · | 发表于 2013-2-18 11:02:16

A 啊。。。。。。黑色的线做修剪/?不懂耶。。。。呜呜。。。。。。。。。。。。[s:78]

檀香钊姐 · | 发表于 2013-2-18 11:04:55

喔。。、。是做成面再进行修剪的吧？嘿嘿、、、、、

月月wang · | 发表于 2013-5-5 14:57:35

试了一下，画这个截面弧线还是要注意的。

QINCHANGXUE · | 发表于 2013-6-22 12:01:38

看不懂哈哈哈哈顶

ぉぇ濒临城下き · | 发表于 2013-11-23 12:13:52

呵呵！看看

浪漫之旅 · | 发表于 2014-4-11 14:53:14

解答得非常到位

ying1062975099 · | 发表于 2014-4-12 13:55:20

进来看看~

Jay___先森 · | 发表于 2014-5-19 23:31:14

学习学习·······

╰红茶绿茶 · | 发表于 2014-6-3 16:22:53

拿钱走人:victory:

757974235 · | 发表于 2014-12-25 13:49:13

[s:190]理解理解啊
