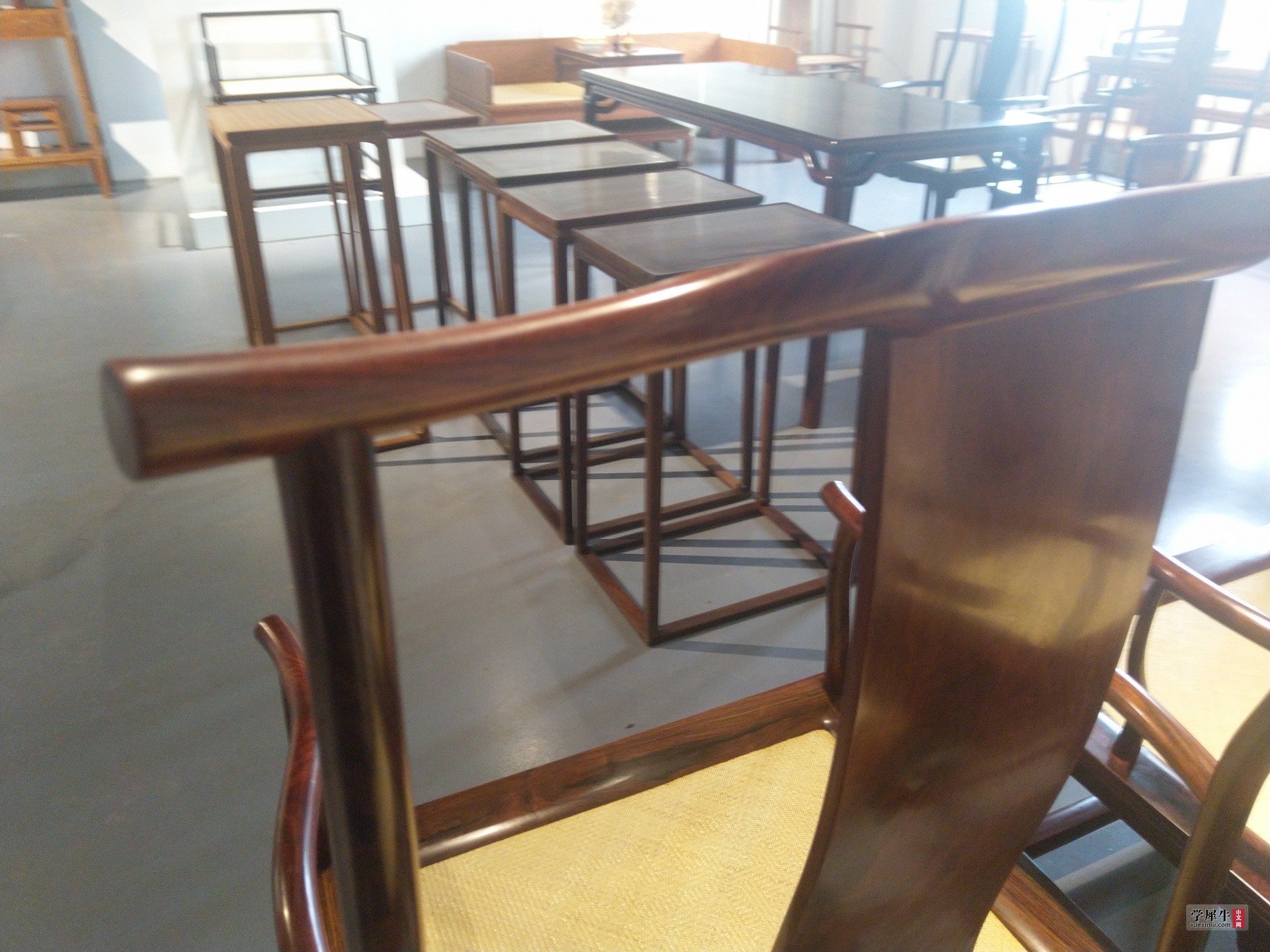

明式家具椅子的搭脑，怎么做？

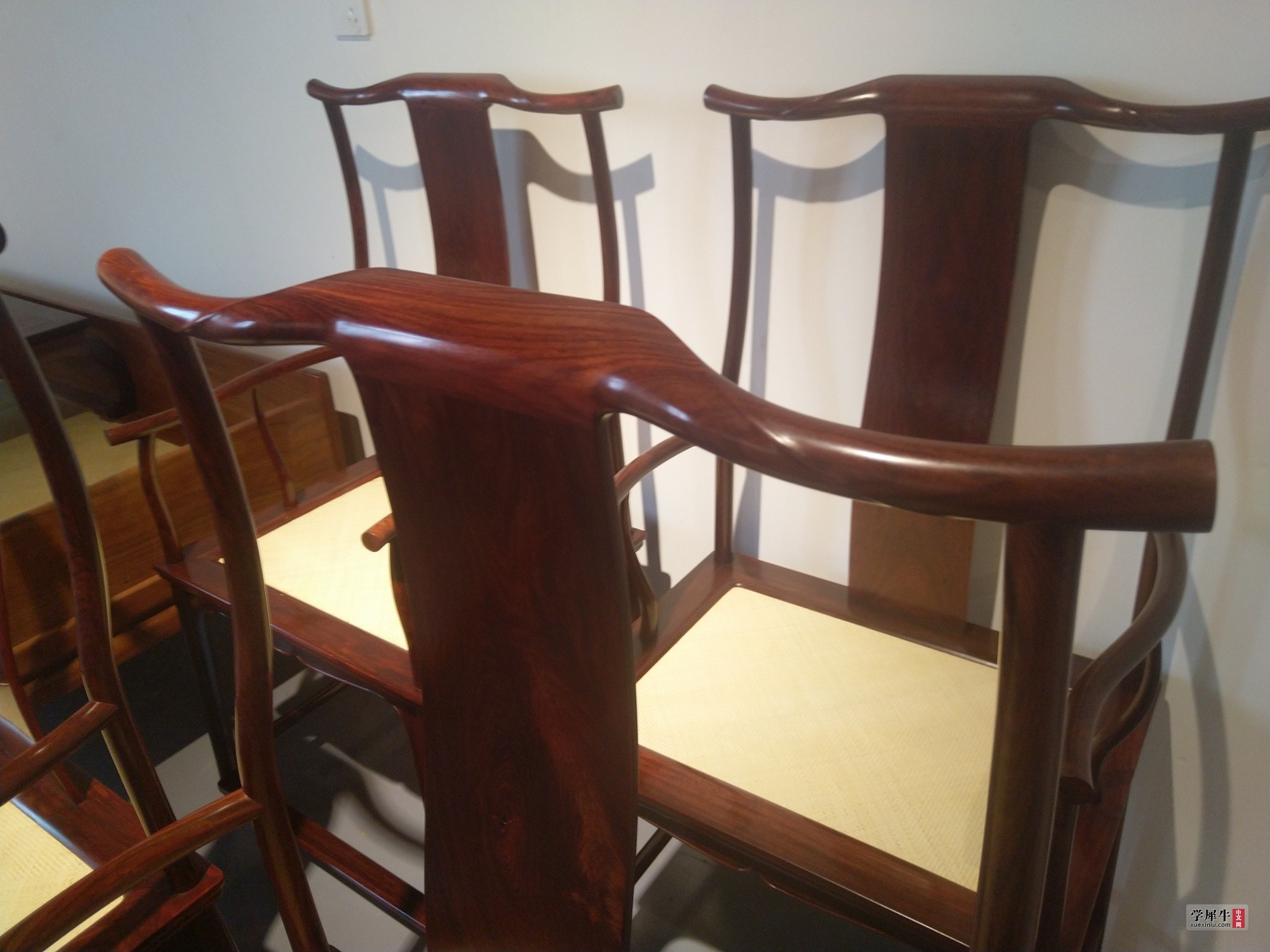

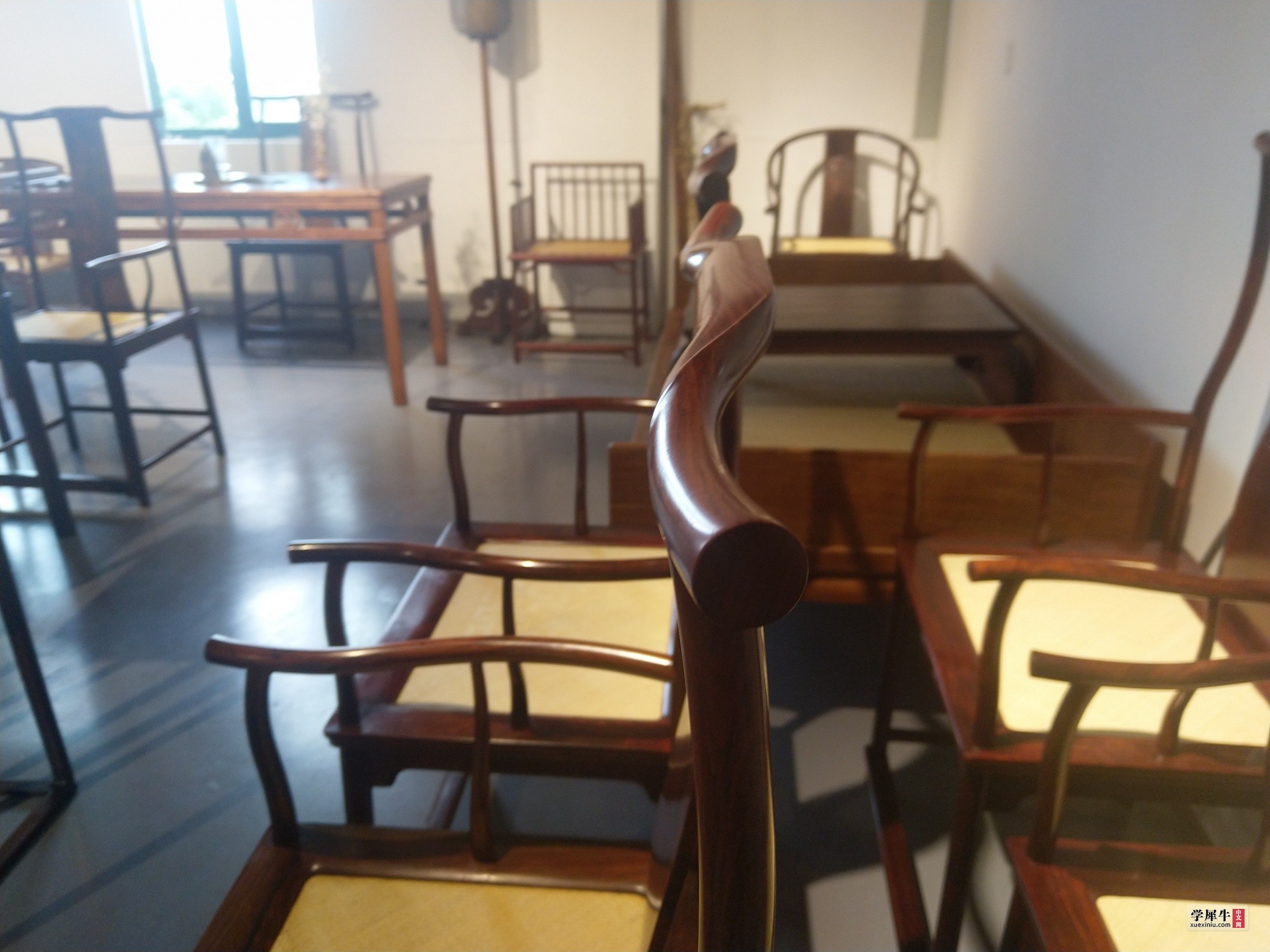

再次请教大神们。这类明式椅子的搭脑怎么可以做成。
已经有平面图了。
但我一直没理解怎么样才能在犀牛里面做出三维图。
如能回复，万分感谢。

这里提供个看似可行的操作方法
=======================

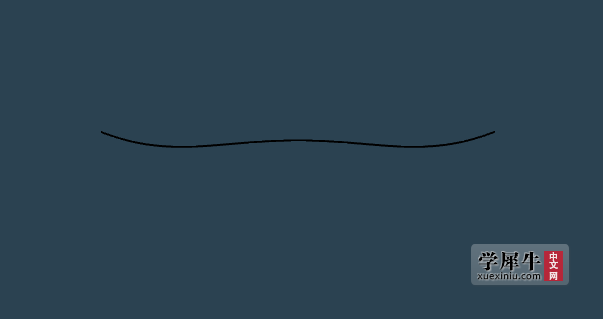

画线


圆管

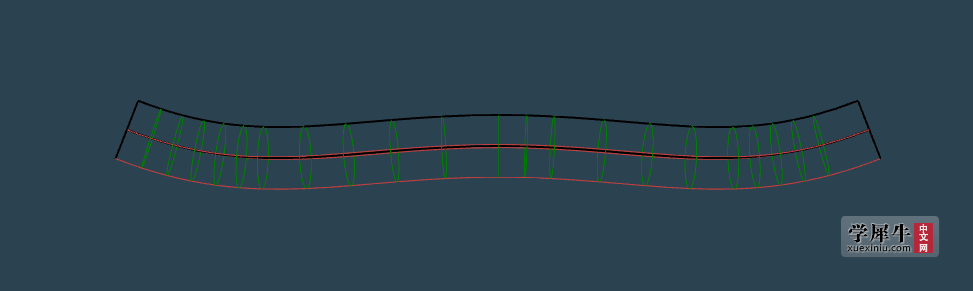

重建


选择控制点旋转


以结构线分割曲面并缩回


打开控制点调整


接着调整

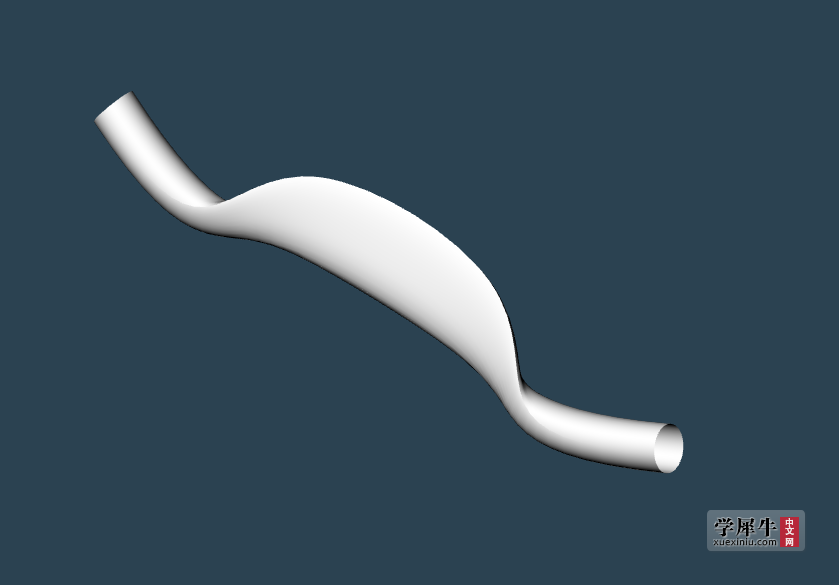

结果

估计得分好几块面做~

乌龙 发表于 2018-10-30 18:20
这里提供个看似可行的操作方法
=======================
画线

谢谢您的帮助。我认真看了您的设计过程。发现通过拉点，可能会和原图有差异。还是想通过原有的几根线来设计。
昨天晚上研究了一下。
我是这样做的。
先把线做“从两个视图的曲线”



然后用"双轨扫掠"

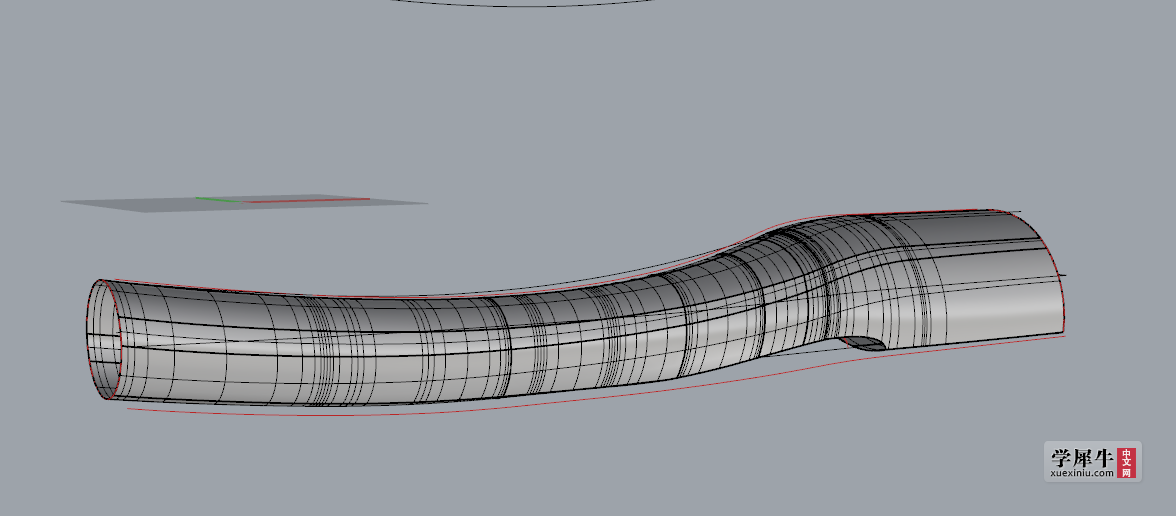

这是生成后的效果


但中间的褶子我解决不了，应该是想您做出来的是平滑的。其他的形应该和二维稿还是接近的。

不知是否还有其他设计方法。

木头手工件 本来就是机器粗胚 人工打磨 误差几毫米很正常  这种家具没有完全一样的。。 大致形态 比例 没有改变的情况 不需要那么精细， 不是注塑 精雕件。。

hekewei 发表于 2018-10-31 09:58
木头手工件 本来就是机器粗胚 人工打磨 误差几毫米很正常  这种家具没有完全一样的。。 大致形态 比例 没有 ...

原来是木工师傅看图纸做，现在是需要上雕刻机做了。所以想尽量精确。否则批量生产了，问题会很多。

没有什么命令 可以让曲面按曲线贴合？

首先 你要懂这个产品的结构才行  上面靠背那里 看木纹 不像一个整体

看我画的图  绿色部分应该是一个块面  蓝色部分应该是一个整体

第三张背面图  看不清样子

结构理解清楚了 很好画的。。

建议你多学学犀牛的基础知识

hekewei 发表于 2018-10-31 10:23
首先 你要懂这个产品的结构才行  上面靠背那里 看木纹 不像一个整体

看我画的图  绿色部分应该是一个块 ...

嗯 是的。 我现在也是刚刚接触犀牛。想多学，多请教。我脑子里面还没有做成结构的概念。让我画平面想三维，我还想的出。但直接画三维，我就懵了。;P

hekewei 发表于 2018-10-31 10:23
首先 你要懂这个产品的结构才行  上面靠背那里 看木纹 不像一个整体

看我画的图  绿色部分应该是一个块 ...

嗯 是的。 我现在也是刚刚接触犀牛。想多学，多请教。我脑子里面还没有做成结构的概念。让我画平面想三维，我还想的出。木工师傅也看得懂。但直接画三维，我就懵了。

hekewei 发表于 2018-10-31 10:23
首先 你要懂这个产品的结构才行  上面靠背那里 看木纹 不像一个整体

看我画的图  绿色部分应该是一个块 ...

看的您的提示，我觉得是对的。我按这个结构再画画。是不是必须从三维草图开始，而不是从二维图开始入手？

二维三视图开始画吧 正视图 侧视图 顶视图

根据大神们的提示和建议，又重新画了下。先把二维图导入犀牛

然后将面调整到各平面

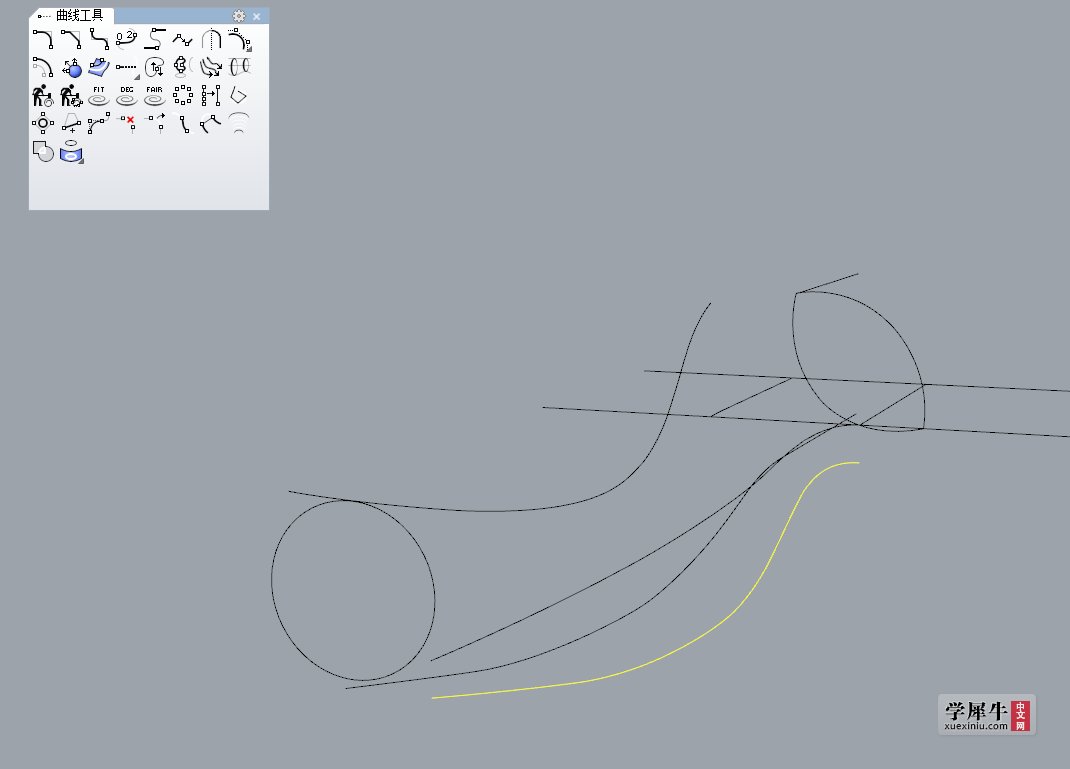

将元素对齐

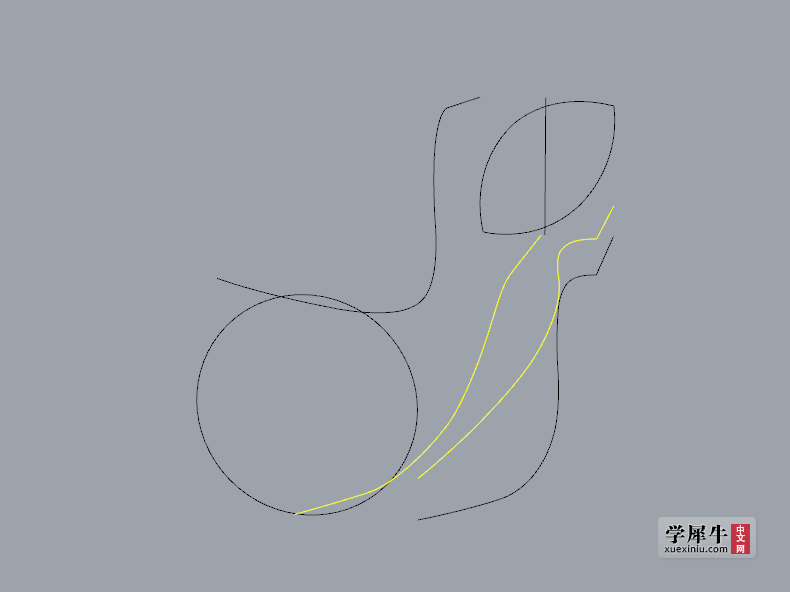

复制上面的图形 并将图形底部的曲线修改



用修改后的曲线 做“从两个视图的曲线”生成一条曲线。

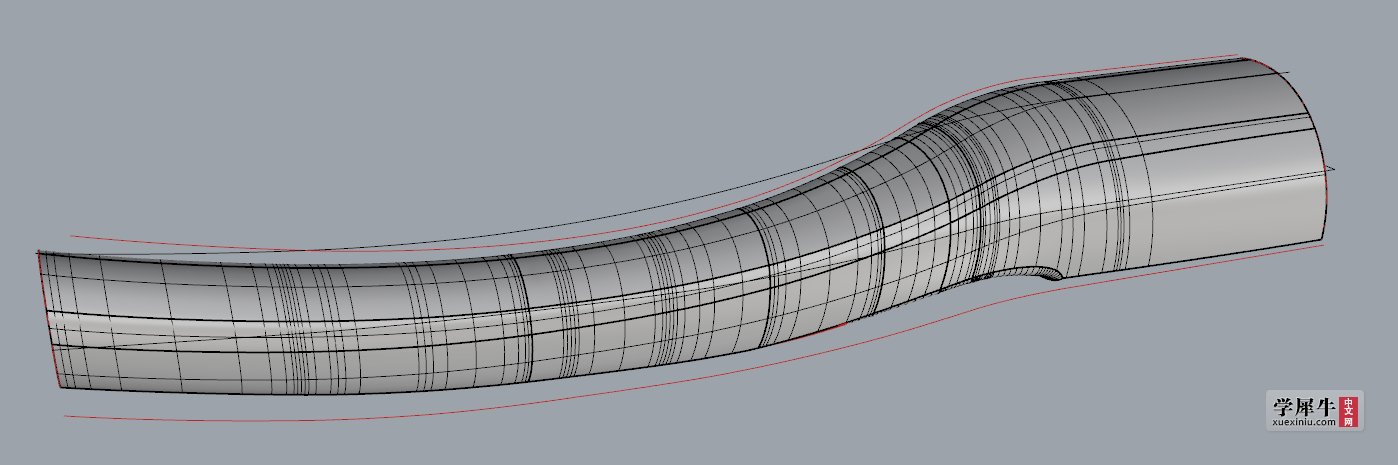

然后双轨扫掠

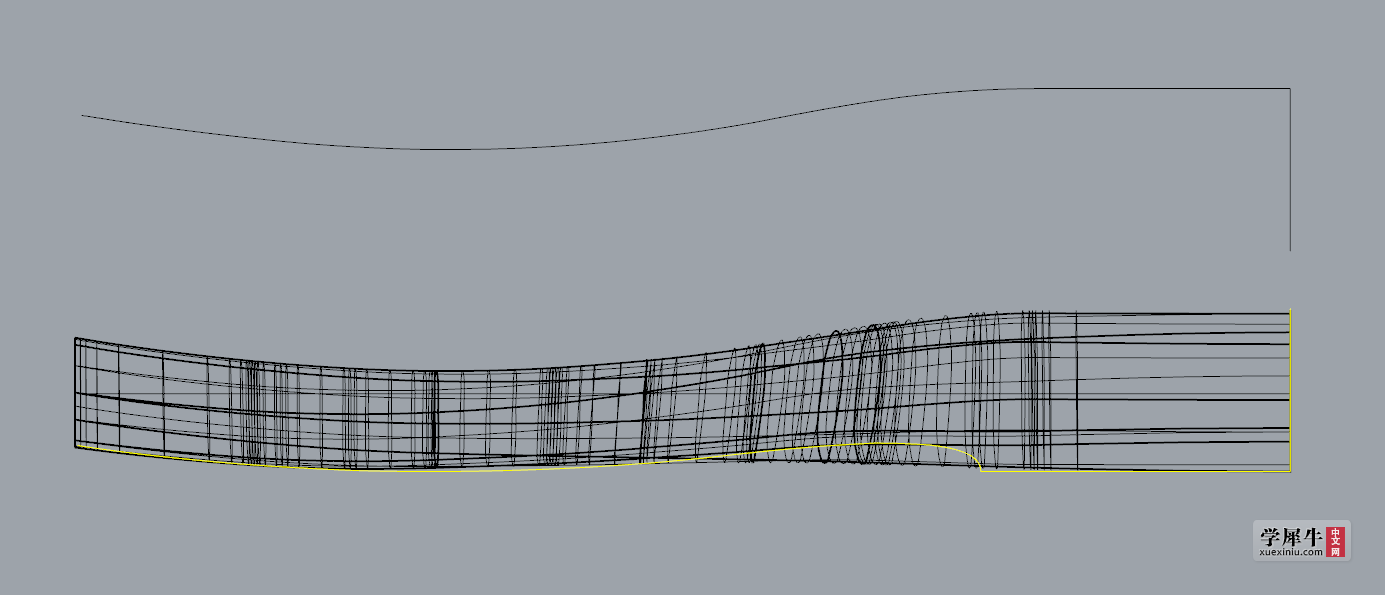

然后再将原来未修改的那根曲线做裁切线




但底部的口子 我想不出怎么封合，可能是AI里面导入线的关系。口子其中几条线的方向是反的，用混接曲面出来是扭曲的。



各位大神这样做法可否？

偶然看到，就尝试了一下~~~~

偶然看到，就尝试了一下~~~~

偶然看到，就尝试了一下~~~~

偶然看到，就尝试了一下~~~~

方法就是用的乌龙老师的方法，很实用的方法！！！谢谢乌龙老师！！！

skylelee 发表于 2018-11-22 15:11
方法就是用的乌龙老师的方法，很实用的方法！！！谢谢乌龙老师！！！

哇 厉害。上面的那根筋怎么做的？我一直没想出来怎么做

Frankzheng5 发表于 2018-11-26 15:18
哇 厉害。上面的那根筋怎么做的？我一直没想出来怎么做

乌龙老师上面不是出了教程吗？我就是按他的方法做的。
