渐消面做的过程中出现的问题求解答

发布于 2011-9-2 1 点赞 59 评论 14064 浏览

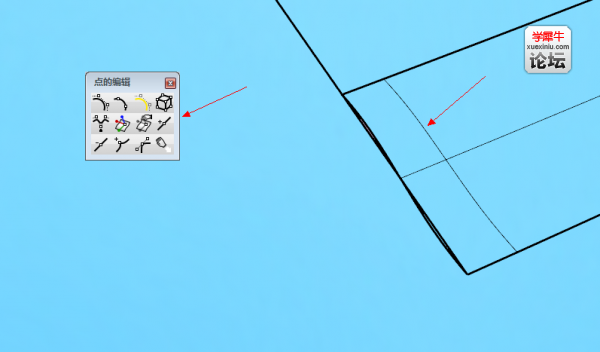

做的时候那条直线竟然能看到???不懂怎么做 33.jpg QQ截图未命名.jpg 在曲面混接时能看到和平面衔接的点是凹凸不平的,怎么回事,有人解答否?
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

坎坎坷坷KK | 实习生 | 发表于 2017-3-13 14:42:48
greeneaster 发表于 2011-9-2 16:08
那用什么方法和主体形成G2连续呢?

你在打开面的控制点的时候 要多加一列控制点 然后拖动这个多加的一列 不要拖动面本身的控制点,不然就改变曲率啦
1 回复

举报

未来之声 | 实习生 | 发表于 2015-12-10 10:57:11
greeneaster 发表于 2011-9-2 16:08
那用什么方法和主体形成G2连续呢?

与曲面接续的三排控制点必须在一条直线上,不够就加控制点
0 回复

举报

greeneaster | 实习生 | 发表于 2011-9-2 13:23:12
自己顶,等高手解答
0 回复

举报

goodleon2100 · 发表于 2012-4-3 12:27 点评

做面的事后只有达到G0连续,没有达到G2连续~

a1781314 | 设计主管 | 发表于 2011-9-2 13:51:30
把模型上传。。。。。
0 回复

举报

wenwenjing11 | 实习生 | 发表于 2011-9-2 14:24:39
不太明白您的意思。
0 回复

举报

greeneaster | 实习生 | 发表于 2011-9-2 15:48:11
这是模型,请帮着看看

有问题.3dm

124.37 KB, 下载次数: 185

 [充值]

0 回复

举报

2011cl | 网校特聘讲师 | 发表于 2011-9-2 16:05:47
你的主要问题不是在于你混接的如何  你最基本的概念没有理解 要想那条印痕消失的话 你一开始就要将里面那个混接面与主体达到曲率G2以上连续 你虽然将混接区域分割出来了  但是里面那块混接面并没有与主体达到G2以上曲率连续
0 回复

举报

greeneaster · 发表于 2011-9-2 16:08 点评

那用什么方法和主体形成G2连续呢?

greeneaster | 实习生 | 发表于 2011-9-2 16:08:36
2011cl 发表于 2011-9-2 16:05 static/image/common/back.gif
你的主要问题不是在于你混接的如何  你最基本的概念没有理解 要想那条印痕消失的话 你一开始就要将里面那个 ...

那用什么方法和主体形成G2连续呢?
0 回复

举报

坎坎坷坷KK · 发表于 2017-3-13 14:42 点评

你在打开面的控制点的时候 要多加一列控制点 然后拖动这个多加的一列 不要拖动面本身的控制点,不然就改变曲率啦

未来之声 · 发表于 2015-12-10 10:57 点评

与曲面接续的三排控制点必须在一条直线上,不够就加控制点

2011cl | 网校特聘讲师 | 发表于 2011-9-2 16:10:14
ZBK@FZBCC3`NHKVSD}1H$Q8.jpg 这个就是你最主要的问题  两块面首先就没有达到G2曲率连续  要想没有印痕  你就要让它达到G2曲率连续
0 回复

举报

greeneaster · 发表于 2011-9-2 16:12 点评

首先我先用那个形状分割主体后做了缩进,之后只调整了内部第一排的控制点,没动过和主体有衔接部分的点啊,为什么会出现问题呢?

参与人数 1大洋 +2 收起 理由
carrot + 2 赞一个!

查看全部评分

greeneaster | 实习生 | 发表于 2011-9-2 16:12:35
2011cl 发表于 2011-9-2 16:10 static/image/common/back.gif
这个就是你最主要的问题  两块面首先就没有达到G2曲率连续  要想没有印痕  你就要让它达到G2曲率连续

首先我先用那个形状分割主体后做了缩进,之后只调整了内部第一排的控制点,没动过和主体有衔接部分的点啊,为什么会出现问题呢?
0 回复

举报

a1781314 | 设计主管 | 发表于 2011-9-2 16:42:53
本帖最后由 a1781314 于 2011-9-2 16:57 编辑

没必要达到G2衔接,G1即可,G2变形太大。。G1对于这样的曲面已经足够。


PS、 楼主的模型有些曲面法线方向是反的,此外楼主在执行BlendSrf的时候,没有调整好曲面,使得曲面的iso扭曲。建议楼主rebuild Surface ,使得ISO变得规整,然后可以移除多余ISO,最后别忘记MatchSrf。   参考模型没有修改那么多,因为有点麻烦。  底下那个面不小心删除了,楼主使用 !_cap 命令即可补起。

上传模型供楼主参考。 model.rar (607.7 KB, 下载次数: 272)
0 回复

举报

寂狼 · 发表于 2012-11-23 17:03 点评

gao shou a

king080421 · 发表于 2012-11-9 17:09 点评

你看这样,可不可以

xxn0720 · 发表于 2012-11-3 09:21 点评

厉害,老是不会补面

随心欣 · 发表于 2012-8-19 17:42 点评

老帖也也有帮助。

greeneaster · 发表于 2011-9-3 01:46 点评

真的谢谢了,衔接曲面的应用我比较少,还是菜鸟。高手请多指教啊

参与人数 2大洋 +7 收起 理由
greeneaster + 2 赞一个!
carrot + 5 NICE

查看全部评分

greeneaster | 实习生 | 发表于 2011-9-3 01:46:36
a1781314 发表于 2011-9-2 16:42 static/image/common/back.gif
没必要达到G2衔接,G1即可,G2变形太大。。G1对于这样的曲面已经足够。

真的谢谢了,衔接曲面的应用我比较少,还是菜鸟。高手请多指教啊
0 回复

举报

luoxinqiu | 实习生 | 发表于 2011-9-3 12:53:16
看看,学习下!!!!
0 回复

举报

ngboy | 设计助理 | 发表于 2011-9-30 15:36:03
温故知新啊!
0 回复

举报

镜像留白 | 设计助理 | 发表于 2012-3-1 10:27:30
.....................好
0 回复

举报

jimmer | 设计助理 | 发表于 2012-3-22 13:22:53
最后的补面不能用曲面混接,用网线建立曲面就行了
0 回复

举报

东北猫 | 实习生 | 发表于 2012-3-24 22:29:59
学习了:lol
0 回复

举报

寻找风之国度 | 实习生 | 发表于 2012-3-25 11:21:03
本帖最后由 寻找风之国度 于 2012-3-25 11:22 编辑

楼上,强!
0 回复

举报

dszgd | 实习生 | 发表于 2012-3-27 10:56:54
高手中的高手!顶!!
0 回复

举报

shayeqiufeng | 设计助理 | 发表于 2012-4-1 22:09:02
[s:135][s:135][s:135][s:135][s:135][s:135][s:135]
0 回复

举报

zhongjw | 实习生 | 发表于 2012-4-3 11:50:44
有没有步骤,初学不明白
0 回复

举报

goodleon2100 | 实习生 | 发表于 2012-4-3 12:27:15
本帖最后由 goodleon2100 于 2012-4-3 12:28 编辑
greeneaster 发表于 2011-9-2 13:23 http://www.xuexiniu.com/static/image/common/back.gif
自己顶,等高手解答


做面的事后只有达到G0连续,没有达到G1、G2连续~
0 回复

举报

▓___yes | 实习生 | 发表于 2012-4-15 21:38:11
需要增加点  然后下拉
0 回复

举报

resurrect1 | 设计助理 | 发表于 2012-5-24 10:57:03
恩    很好看
0 回复

举报

斜阳。。 | 实习生 | 发表于 2012-7-3 11:21:04
不错  嘻嘻。。
0 回复

举报

270132286 | 实习生 | 发表于 2012-7-3 12:43:47
恩,你们去看下双月曲面练习就懂了
0 回复

举报

丶晓_乄l灬 | 实习生 | 发表于 2012-7-20 18:42:46
好~[s:171][s:169][s:188][s:189]
0 回复

举报

973402186 | 实习生 | 发表于 2012-8-6 17:58:03
[s:191][s:168]
0 回复

举报

mfkqi5081585 | 设计助理 | 发表于 2012-8-8 08:38:49
[s:171]高手呀,
0 回复

举报

sunshanglei | 实习生 | 发表于 2012-8-11 22:32:04
用双轨、可能质量效果更好也更简单
0 回复

举报

小牛会飞 | 实习生 | 发表于 2012-8-15 10:59:04
受教了
0 回复

举报
