双曲面 上怎么布置相同尺寸的菱形分格

有大神知道 双曲面 上怎么布置相同尺寸的菱形分格

其实你这是幕墙优化了，为节约成本，把幕墙面板做成标准模块但是考虑到初始曲面是双曲面，所以你不可能做到所有的面板都是一样的，只能是在施工误差可接受的范围内统一为一个标准面板，同时一个幕墙体系可以分为多个标准面板。

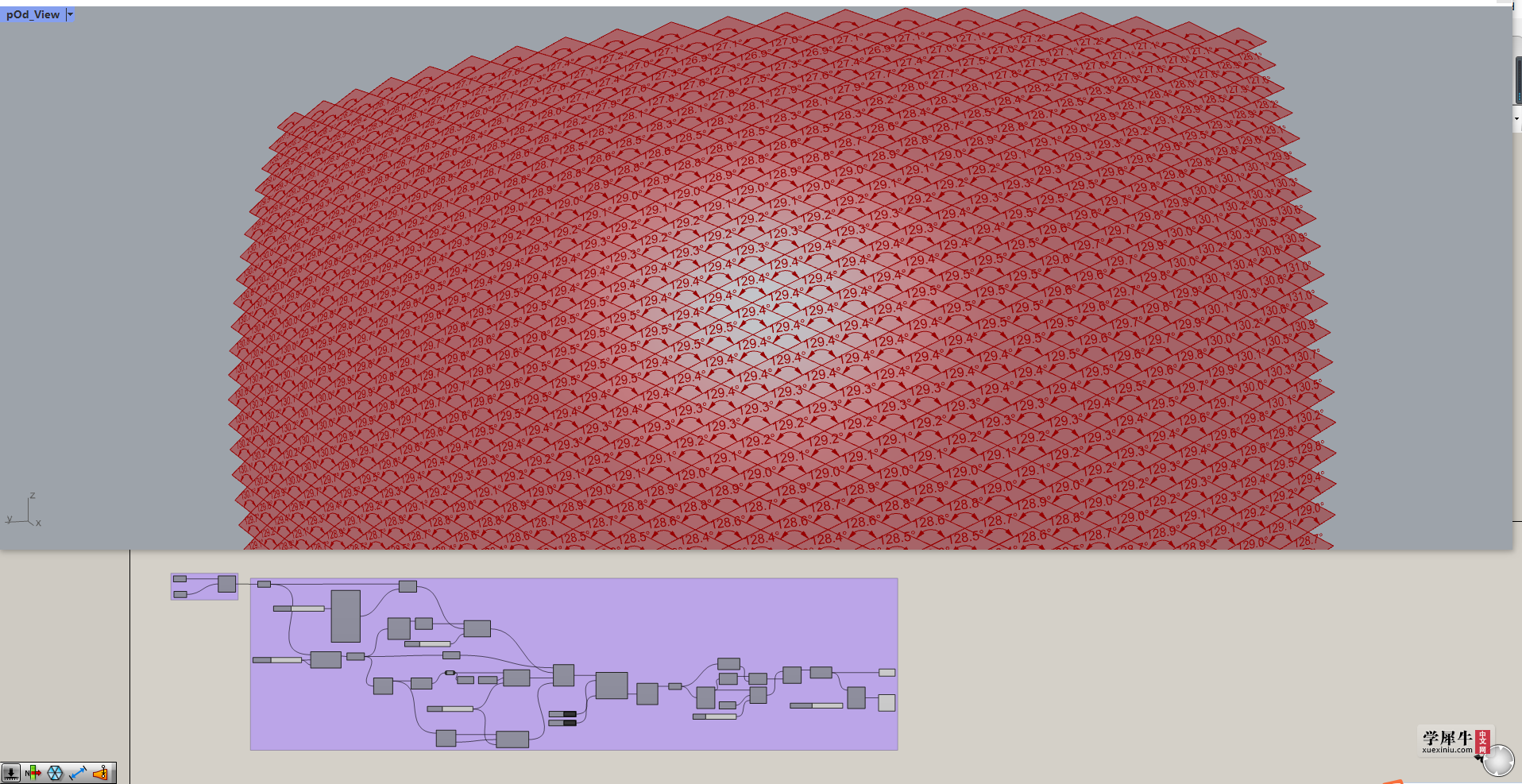

我是做建筑设计的，不是做幕墙，所以我是按照我的逻辑写了个电池，逻辑是借助袋鼠进行优化，在边长、角度和点在面上进行约束；因为lunchbox的细分，在双曲面上分出的菱形面板的四个点不共面，因此袋鼠优化后，需要进行共面处理，最后才是你想要的东西，，，然后你在角度和边长可接受的误差范围内，进行分类统计即可

因为不是专业做幕墙的，所以不足之处，敬请指正，仅供参考。。。

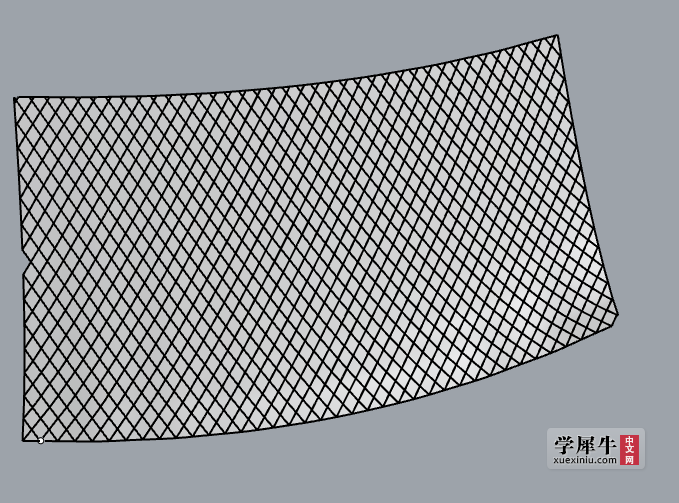

你要的是这样吗

这个

isms_fUl7fz3I 发表于 2022-7-13 09:33
这个

大神 可以保证每个菱形的尺寸一样吗

feng113 发表于 2022-7-13 09:35
大神 可以保证每个菱形的尺寸一样吗

标准的任何单一形状都不能连成弯曲的复合曲面，只能近似，都会有拉伸变形

mystins 发表于 2022-7-14 23:44
其实你这是幕墙优化了，为节约成本，把幕墙面板做成标准模块但是考虑到初始曲面是双曲面，所以你不可能做到 ...

学习了 万分感谢
