能否帮忙看一下<Scale>的运算器

发布于 2012-3-26 0 点赞 5 评论 4384 浏览

Grasshopper 建模技巧模型

实习生

收听TA

本帖最后由 czxiels 于 2012-3-26 18:13 编辑

大家好，

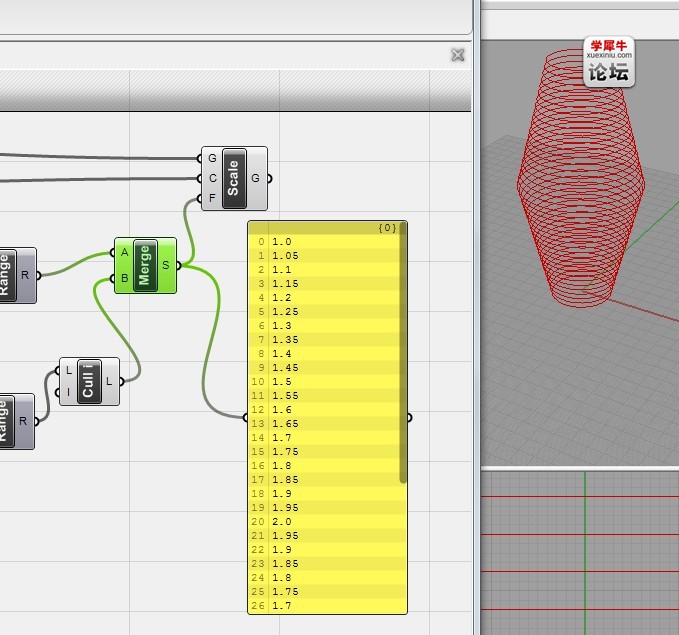

按教材做了一个简单的模型，但是最后在Scale生成时出了点问题，帮忙看一下。

模型为41层渐变的圆形。
1层半径为20m
21层半径为40m
41层半径为20m

问题：22层至41圆形的位置没有按要求连续生成。

Grasshopper版本0.6.0059


147.75 KB, 下载次数: 13

5 点击回复 0 点击点赞 0 点击收藏

精彩回复

文明上网理性发言、请文明用语

czxiels | 实习生 | 发表于 2012-3-27 11:29:12

自己解决了这个问题了。

问题出在<Merge>而不是<Scale>。
用<Merge>集合两组数据之后，需将每组数据用Flatten再排序。
可以看前后结果。



0 回复

sitao83 | 实习生 | 发表于 2012-3-27 12:47:53

[s:175]`111111111111

0 回复

wyx10022 | 网校特聘讲师 | 发表于 2012-3-28 08:39:11

czxiels 发表于 2012-3-27 11:29
自己解决了这个问题了。

问题出在而不是。

楼主自我钻研的精神值得学习

0 回复

lejun | 实习生 | 发表于 2012-3-28 23:43:17

学习下[s:171]

0 回复

FlyingDesign | 设计助理 | 发表于 2012-4-3 09:40:41

DDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD

0 回复
