乌龙哥的编织篮筐模型建模技巧分析呵呵

发布于 2012-4-28 12 点赞 101 评论 28870 浏览

见天看见乌龙哥的每日一模“我爱编织”一帖,觉得模型很有意思,很少有人做编织,自己也想了想建模技巧,发出来跟大家分享一下,乌龙哥包涵:)
原帖地址:http://www.xuexiniu.com/thread-27093-1-1.html
首先1〉话好轮廓线,就是一个圆和俩轨道
2〉双轨扫上去
3〉重建面,数量自己定,如果你想编得更细一些,那UV线就可以更多些,我这里是12X12
4〉提取UV线,分层,蓝色是横向线,桔色是径向线
5〉用横向的线切割模型

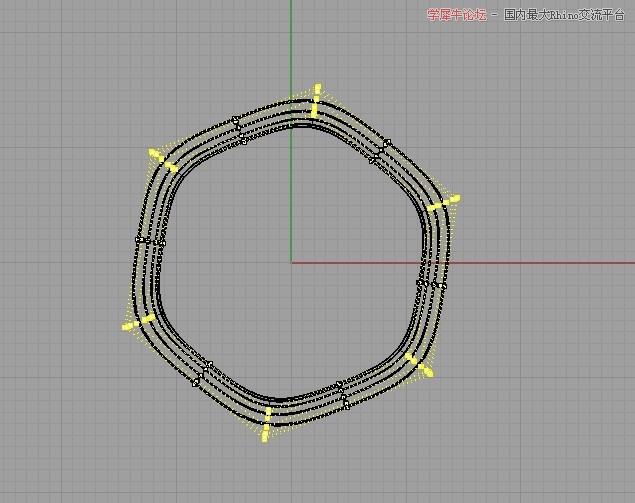

6〉开启控制点,到俯视图,间隔选择控制点进行2D缩放,先往外拉
7〉然后选择刚才未选择的,再次2D缩放,这次是向内
8〉完成

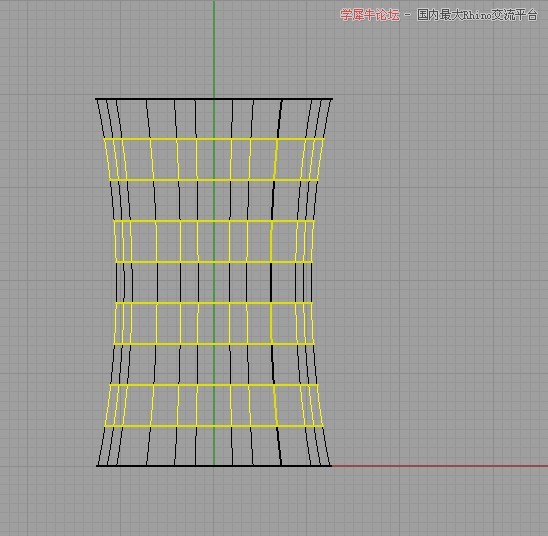

9〉再回到侧视图,选择间隔内的4个面
10〉回到俯视图旋转30度

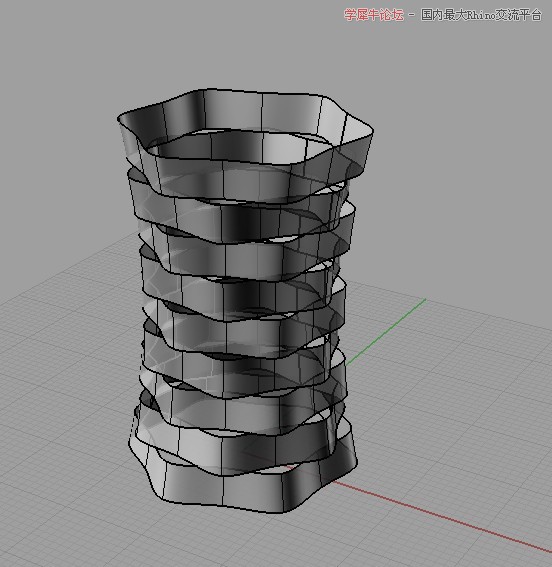

11〉完成如下
12〉接着提取最下方曲面的边缘线,然后复制一个旋转30度,并且剪切

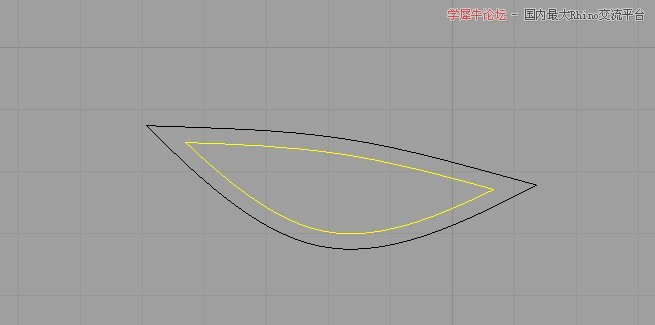

13〉剪切好以后留一个相交的部分就可以,然后向内偏移一次

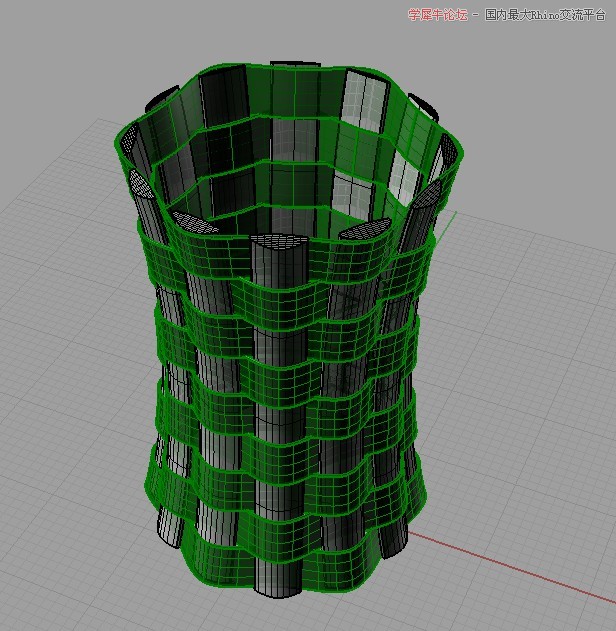

14〉然后开启刚才隐藏的径向UV线,单轨扫描,并倒角,然后以中点为轴阵列12个
15〉再然后把刚才切割好的面向外偏移一次,幅度跟刚才偏移线的一样
16〉用混接曲面封闭好,完成

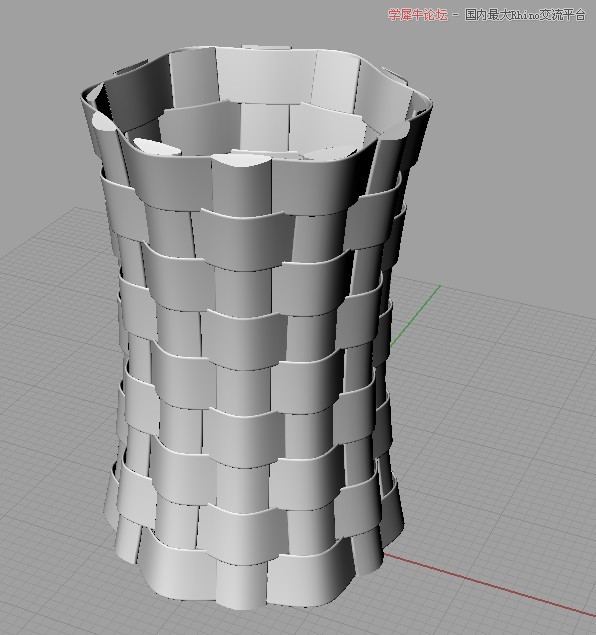

17〉最终效果
另外乌龙哥也刚刚推出了教程:http://www.xuexiniu.com/thread-27156-1-1.html
呵呵,很有意思的也很值得练习的一个模型,感谢乌龙哥提供无限创意
