【每周一练】双环建模练习

发布于 2012-7-3 1 点赞 224 评论 38997 浏览

在网上发现了这个双环链接的物体,有兴趣的牛友可以尝试做一下,如果不懂的牛友,不要那么快就否定自己,多思考,在建模的时候具体哪一步前进不了都可以提出来,不断通过这些技巧性的建模思考和练习之后,我们将能从练习中掌握更多的建模技巧和知识,如果做出来的同学发最后的效果(斑马分析图)或模型上来。



扩展阅读:
【苏浪】学犀牛网校Rhino工业设计实训班http://www.xuexiniu.com/article-128-1.html












您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

苏浪 | 设计总监 | 发表于 2012-7-4 14:01:28

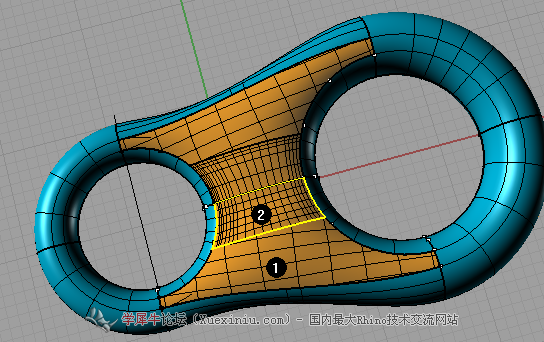

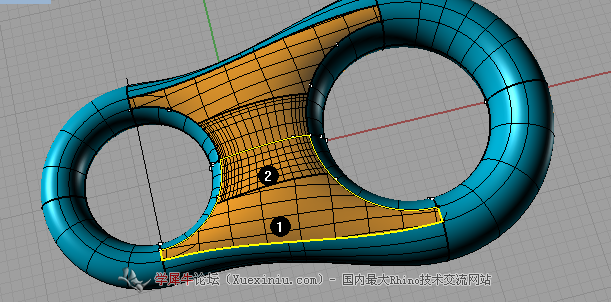

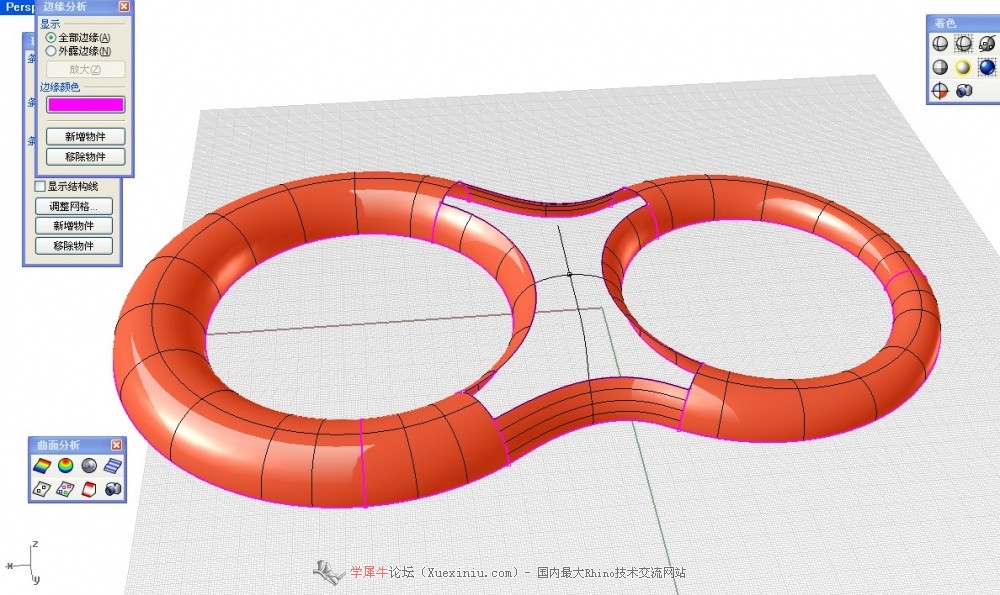

我昨天看到图片的时候也尝试着做了一下,或许有朋友有更快更准确的做法


0 回复

举报

renzhiyi1990 · 发表于 2013-4-24 21:06 点评

老师线中间的那根线调不准

倾风 · 发表于 2012-7-21 16:39 点评

老师,这个调线总是有问题.......而且在后续中四个面也无法组合

tf8652548 · 发表于 2012-7-4 14:31 点评

老师 上面的第一个小的面是用网格做的吗?? 网格不是只能用四个边吗 可是你做的有五个边啊 这是怎么回事呢??

头发正常很乱 | 实习生 | 发表于 2014-4-12 11:57:39
我的构思是 四管连接 转换成 三管连接,然后使用网格构建曲面完成。苏老师您是用嵌面工具的,我是真的不懂嵌工具怎么用了,按照老师你的步骤,我做到嵌面就发现斑马纹不连续了,而且是四边都是不连续的,嵌面工具真的可以用??四边怎么补啊???请老师指导啊。 多么痛的领悟啊。
0 回复

举报

头发正常很乱 · 发表于 2014-4-12 17:18 点评

老师,有没有关于嵌面工具的帖子,然我好好认识一下这个工具。

苏浪 · 发表于 2014-4-12 15:07 点评

做的很好 其实有一部分技巧也可以理解成是三管混接技巧 用网线建立曲面比较好 现在你就做的很不错,满分支持

参与人数 1大洋 +10 收起 理由
苏浪 + 10 赞一个!

查看全部评分

苏浪 | 设计总监 | 发表于 2014-4-12 15:07:13
头发正常很乱 发表于 2014-4-12 11:57
我的构思是 四管连接 转换成 三管连接,然后使用网格构建曲面完成。苏老师您是用嵌面工具的,我是真的不懂 ...

做的很好
其实有一部分技巧也可以理解成是三管混接技巧
用网线建立曲面比较好
现在你就做的很不错,满分支持
0 回复

举报

铁鹰w | 设计助理 | 发表于 2012-7-3 18:42:10
试试看!!!!!!!!!!!!!!!!!!!!!!!!!!
0 回复

举报

陆国明 | 设计总监 | 发表于 2012-7-3 19:51:41
呵呵~~~试试看!
0 回复

举报

鱼粉 | 设计助理 | 发表于 2012-7-3 20:27:12
求学习~~~~~
0 回复

举报

rikey88 | 资深设计师 | 发表于 2012-7-3 21:23:43
先占个座再联系
0 回复

举报

rikey88 | 资深设计师 | 发表于 2012-7-3 21:42:03

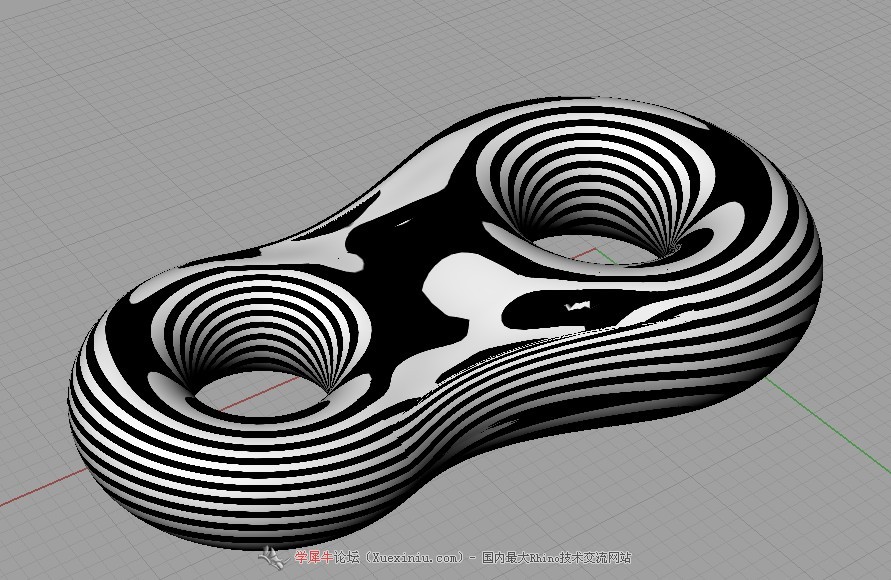

是这样的吗?
0 回复

举报

苏浪 · 发表于 2012-7-4 09:29 点评

造型有些出入,但道理差不多了,而且衔接的也不错!

参与人数 1大洋 +5 收起 理由
苏浪 + 5 赞一个!

查看全部评分

陆国明 | 设计总监 | 发表于 2012-7-3 21:49:49

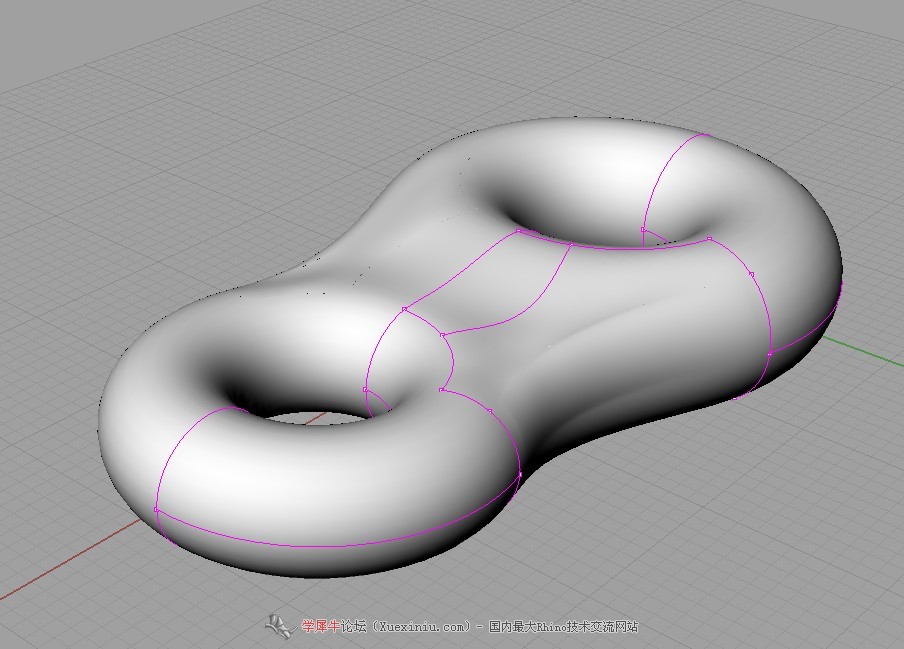

效果不理想~~~


0 回复

举报

向左靠近 · 发表于 2012-7-4 15:51 点评

明哥。。可以发书给我没~

苏浪 · 发表于 2012-7-4 09:30 点评

衔接没处理好!

参与人数 1大洋 +3 收起 理由
苏浪 + 3 先鼓励一下

查看全部评分

seenu | 实习生 | 发表于 2012-7-3 23:24:20
弄个教程出来呗
0 回复

举报

苏浪 · 发表于 2012-7-4 09:31 点评

先自己尝试一下怎么做,在做的过程当中看看遇到什么问题!

陆国明 | 设计总监 | 发表于 2012-7-4 00:12:04

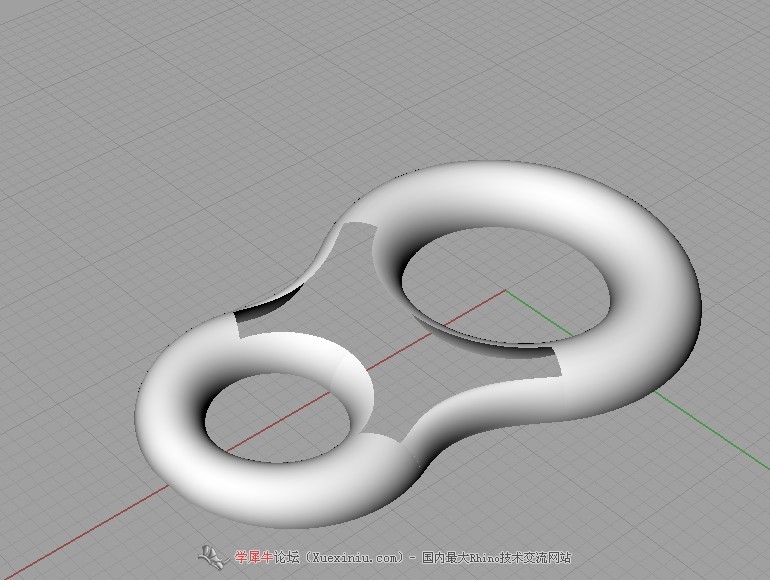

可能思路不对~~~
0 回复

举报

苏浪 · 发表于 2012-7-4 09:32 点评

思路不对没关系,继续!

陆国明 | 设计总监 | 发表于 2012-7-4 01:49:29

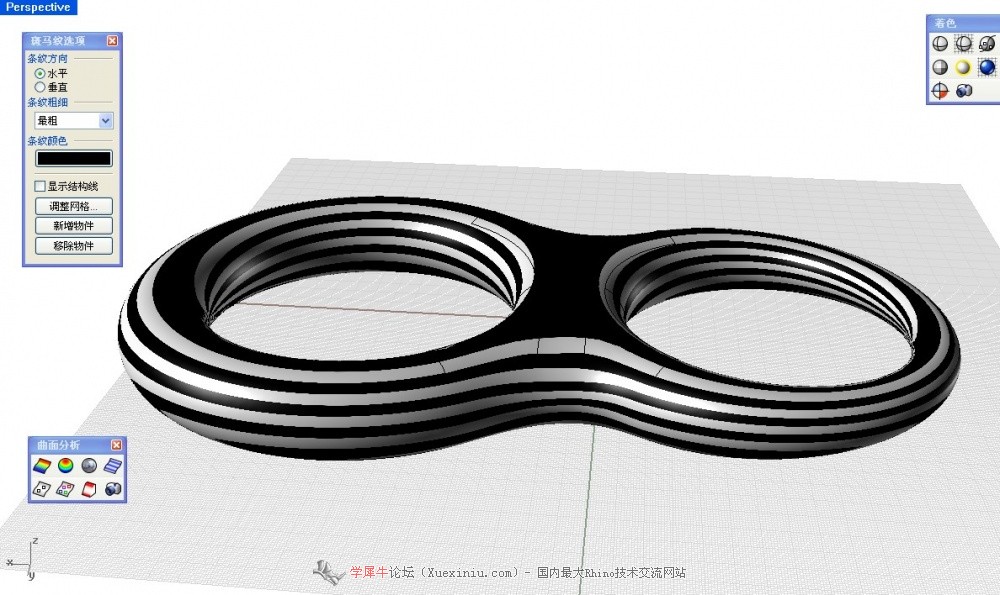

交作业~~~这次是相对比较满意的,呵呵~~~



0 回复

举报

地方 · 发表于 2012-10-5 10:10 点评

还是陆小弟比较牛~哈哈~

苏浪 · 发表于 2012-7-4 09:33 点评

经过你的尝试和思考之后,这个最终能够完成了!

参与人数 1大洋 +8 收起 理由
苏浪 + 8 很给力!

查看全部评分

铁鹰w | 设计助理 | 发表于 2012-7-4 03:37:19

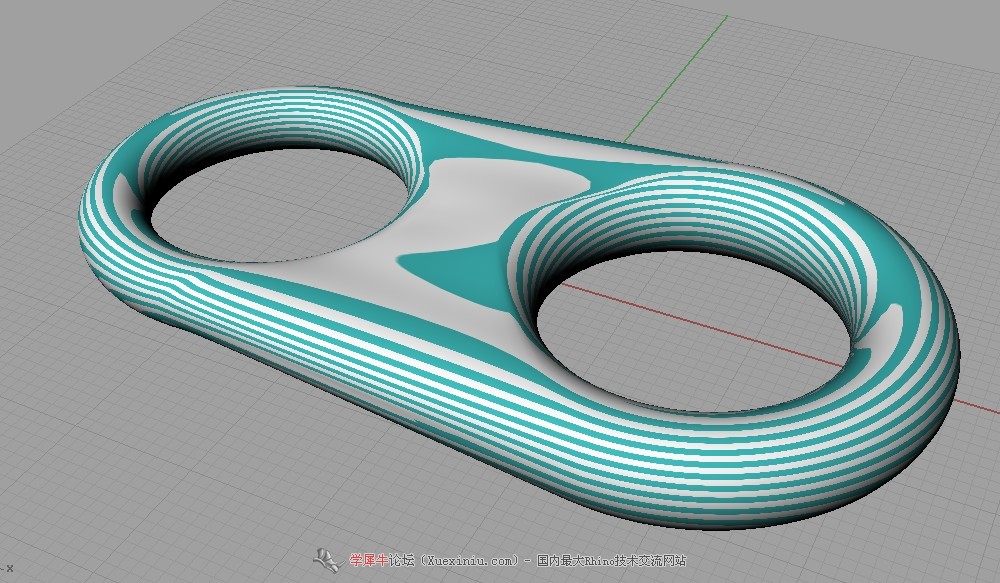

QQ截图20120704033408.png 交作业!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!1 QQ截图20120704033527.png
0 回复

举报

苏浪 · 发表于 2012-7-4 09:35 点评

做的很好,面与面之间的衔接处理的很好!

参与人数 1大洋 +8 收起 理由
苏浪 + 8 很给力!

查看全部评分

苏浪 | 设计总监 | 发表于 2012-7-4 09:31:33
seenu 发表于 2012-7-3 23:24
弄个教程出来呗

先自己尝试一下怎么做,在做的过程当中看看遇到什么问题!
0 回复

举报

苏浪 | 设计总监 | 发表于 2012-7-4 09:33:11
陆国明 发表于 2012-7-4 01:49
交作业~~~这次是相对比较满意的,呵呵~~~

经过你的尝试和思考之后,这个最终能够完成了!
0 回复

举报

苏浪 | 设计总监 | 发表于 2012-7-4 09:35:43
铁鹰w 发表于 2012-7-4 03:37
交作业!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!1

做的很好,面与面之间的衔接处理的很好!
0 回复

举报

tf8652548 | 实习生 | 发表于 2012-7-4 10:45:36
我想先做这两个面  但是双轨不好啊   不知道为什么

0 回复

举报

msd886 · 发表于 2015-3-5 22:05 点评

用混接曲面

tf8652548 | 实习生 | 发表于 2012-7-4 10:46:16
难道是思路不对???
0 回复

举报

tf8652548 | 实习生 | 发表于 2012-7-4 11:14:13
为什么我中间的斑马线不是平的。。。  求教思路
0 回复

举报

苏浪 · 发表于 2012-7-4 11:58 点评

可以将你的模型上传上来,让我或大家来分析一下

鬼魅 | 实习生 | 发表于 2012-7-4 11:15:16
学习学习 呵呵
0 回复

举报

苏浪 | 设计总监 | 发表于 2012-7-4 11:58:10
tf8652548 发表于 2012-7-4 11:14
为什么我中间的斑马线不是平的。。。  求教思路

可以将你的模型上传上来,让我或大家来分析一下
0 回复

举报

苏浪 | 设计总监 | 发表于 2012-7-4 11:58:57
wangchao114310 发表于 2012-7-4 11:55

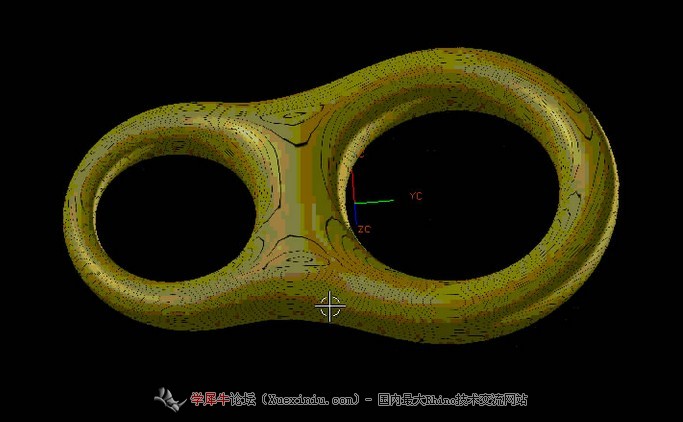

苏老师看看这个可以不

这个不错,不过怎么那么像我发的图片啊?(开个玩笑)
0 回复

举报

苏浪 | 设计总监 | 发表于 2012-7-4 12:00:52
wangchao114310 发表于 2012-7-4 11:56
发错了,嘿嘿

看起来接的不错,技巧上掌握的差不多,造型上稍微有点瑕疵,也就是说造型美观感觉还有点欠缺。
0 回复

举报

林广朋 | 实习生 | 发表于 2012-7-4 12:01:07
还是搞不懂,上面那个面怎么封的!楼主,帮下![s:189]
0 回复

举报

苏浪 · 发表于 2012-7-4 14:04 点评

30楼

tf8652548 | 实习生 | 发表于 2012-7-4 12:40:34
模型上传了      请老师看完之后帮我解答一个疑问,嵌面也能做G2连接吗?如果可以,是在什么情况下呢??
另外附上一些做的过程的图片  让老师看清楚

双环.3dm

1.66 MB, 下载次数: 81

 [充值]

0 回复

举报

苏浪 · 发表于 2012-7-4 13:50 点评

对于这个模型来说,常规的嵌面达不到G2要求,甚至有时G0都达不到,所不能按常规的思路来补面。

tf8652548 · 发表于 2012-7-4 12:45 点评

苏老师 我做的怎么中间还是凹下去了呢。。

tf8652548 | 实习生 | 发表于 2012-7-4 12:45:11
tf8652548 发表于 2012-7-4 12:40
模型上传了      请老师看完之后帮我解答一个疑问,嵌面也能做G2连接吗?如果可以,是在什么情况下呢??
...

苏老师   我做的怎么中间还是凹下去了呢。。
0 回复

举报

苏浪 · 发表于 2012-7-4 13:46 点评

其实现在还是衔接的不是很好,比如下图这几个面,他们之间还有蛮大的缝隙

苏浪 | 设计总监 | 发表于 2012-7-4 13:46:56
tf8652548 发表于 2012-7-4 12:45
苏老师   我做的怎么中间还是凹下去了呢。。

其实现在还是衔接的不是很好,比如下图这几个面,他们之间还有蛮大的缝隙
0 回复

举报

tf8652548 · 发表于 2012-7-4 14:21 点评

谢谢老师 看到缝隙了。。 看来嵌面不能做这种G2过渡的面

苏浪 | 设计总监 | 发表于 2012-7-4 13:50:13
tf8652548 发表于 2012-7-4 12:40
模型上传了      请老师看完之后帮我解答一个疑问,嵌面也能做G2连接吗?如果可以,是在什么情况下呢??
...

对于这个模型来说,常规的嵌面达不到G2要求,甚至有时G0都达不到,所不能按常规的思路来补面。
0 回复

举报

苏浪 | 设计总监 | 发表于 2012-7-4 14:04:00
林广朋 发表于 2012-7-4 12:01
还是搞不懂,上面那个面怎么封的!楼主,帮下!

30楼
0 回复

举报

rikey88 | 资深设计师 | 发表于 2012-7-4 14:05:34
原来两边是凹进去的,那就再做一次提交作业

0 回复

举报

苏浪 · 发表于 2012-7-4 16:52 点评

从造型上看像启瓶器多一点。呵呵

tf8652548 · 发表于 2012-7-4 15:45 点评

能不能把模型发一下啊!!

参与人数 1大洋 +3 收起 理由
苏浪 + 3 很给力!

查看全部评分

tf8652548 | 实习生 | 发表于 2012-7-4 14:21:01
苏浪 发表于 2012-7-4 13:46
其实现在还是衔接的不是很好,比如下图这几个面,他们之间还有蛮大的缝隙

谢谢老师   看到缝隙了。。    看来嵌面不能做这种G2过渡的面
0 回复

举报
