大家来思考2---公切圆弧的问题？

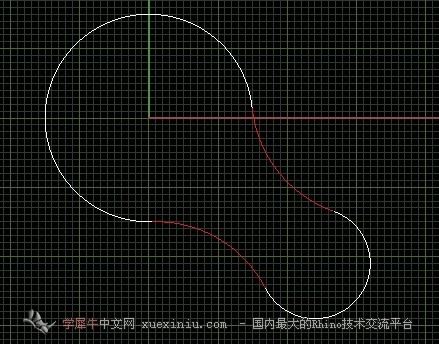

我想把二个圆相切连接在一起，用什么方法？王sir在吗？指教下～如图，上面是二个圆，我想变成下面的样子。

问题提的很好！
目前大家的思考水平都有所提高，
提出的问题也都有一定的技术含量，
值得鼓励！
为启发大家思考，我以后回答问题会尽量采用提示的方法





可以有无数种答案

关键运算器tangent arcs

为什么我用单独的二个圆可以连接成弧。1和2是我用单独做的二个。但，中间的那线我不想要，有什么好的办法？可是，我的这个电池不能连接呢？还有什么条件吗？

这个电池只对circle起作用
去掉中间的线方法多种，在intersect里找答案
请先独立思考下

可是，如果我是单独连接起来的二个圆呢。用什么命令连接？tangent arcs不行吗？

虞炀 发表于 2012-9-19 13:58
可是，如果我是单独连接起来的二个圆呢。用什么命令连接？tangent arcs不行吗？

可以啊，你不是已经连起来了吗？
剩下的就是把中间部分修剪掉，就达到1楼的效果了

哎～搞了半天也没有搞出来。王sir能再提示一下吗？应该是用布尓的吧，可是，不知道那个运算器.

虞炀 发表于 2012-9-19 14:59
哎～搞了半天也没有搞出来。王sir能再提示一下吗？应该是用布尓的吧，可是，不知道那个运算器.

呵呵，我还想给大家留下思考的空间
提示最后一步吧，中间只有一个运算器了
这个程序很简单

嘻嘻。死皮赖脸的问别人。终于搞定了。不过没有用老师你说的那个运算器。但，我是用圆做成前提的。可是我那个程序的用什么运算器啊？我那个是椭圆的。你不是说只有圆才可以用tranget arcs的吗。那我的那个呢？不过，思路还是学到的。

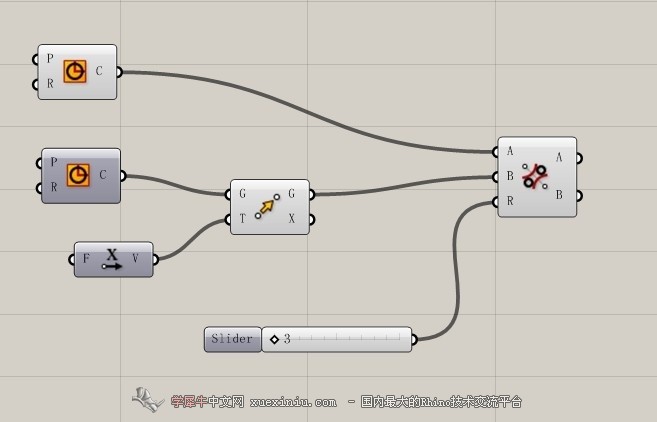

电池图～是以圆为前提的～

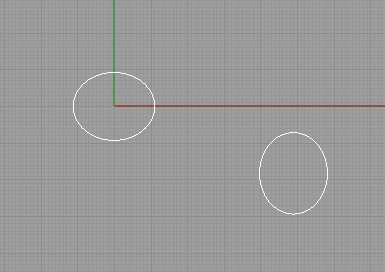

哎！椭圆不会啦。搞了一个下午。了解的运算器太少。做不出来。老师能公布答案不？呜～

兄弟，是你啊[s:159]，哈哈！椭圆实在是想不出来，静待老师解答

感觉这个解决之后可以单独编个cluster

哈哈。想了一个下午，试不出来。老师你就说了吧。

尝试下，不难，适用于椭圆的tangent circle只有新版本gh里有

嘻嘻。今天有时间了。研究下。现在有事。向王sir致敬～:D

wyx10022 发表于 2012-9-20 10:01
尝试下，不难，适用于椭圆的tangent circle只有新版本gh里有

tangent circle是不是就是circle tantan这个运算器?P端的这个点是什么？找了半天，这个点不知道是什么？a和b就是要连接的那二个椭圆吗？

circle tantan这个运算器的英文提示好像也是说给圆创建二个曲线的？这个给椭圆相切线就这么麻烦吗？呜～

虞炀 发表于 2012-9-20 15:09
circle tantan这个运算器的英文提示好像也是说给圆创建二个曲线的？这个给椭圆相切线就这么麻烦吗？呜～

是给曲线创建圆，不是给圆创建曲线

是不是说要先找到曲线再由这二个曲线创建一个圆？那可是，我那个是椭圆啦？我在想，是不是在这二个椭圆上面找到四个点。由这四个点再创建二条曲线，再把中间的没用的线去掉呢？circle tantan运算器真的不会玩。王sir能举个例子吗？我都蒙了。还有，我的英文不好，我也是大概理解creat a circle tangent to two curves 的意思，我理解反了。

我也需要椭圆做出这个效果，不然银河soho看上去很奇怪的。

那王sir帮我们举个例子啦。现在大家都想知道。嘻嘻。二个椭圆相切。我都等了二天啦。我的那个模型还没有搞出来呢？

虞炀 发表于 2012-9-20 16:43
是不是说要先找到曲线再由这二个曲线创建一个圆？那可是，我那个是椭圆啦？我在想，是不是在这二个椭圆上面 ...

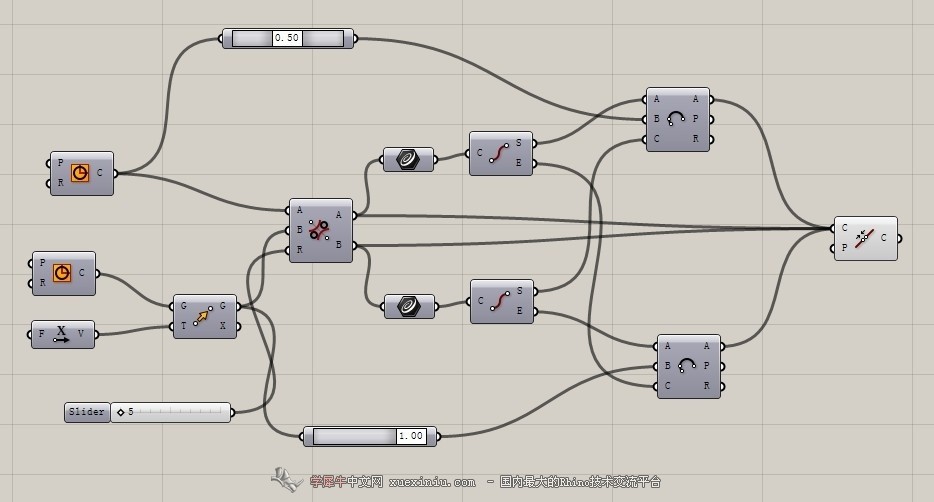

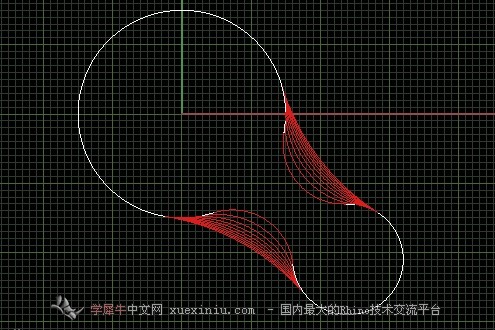

生成相切圆

后面的操作请自己研究完成

王sir，为什么我最后提出的线没出来。运算器红了？

图没有抓完～～

晕。出来了。最后一步错了。我提的是弧，应该是线。
