新手请教怎么把这五边面补好！求详细过程！

hl1072826

求高手指点详细过程和命令！

hl1072826 · | 发表于 2013-4-15 12:19:08

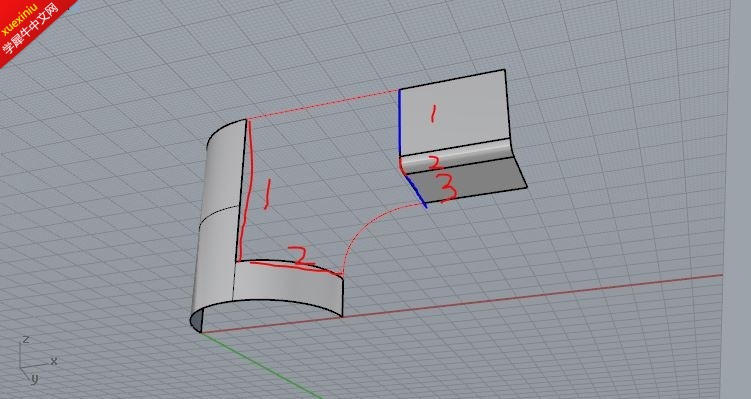

先分析一下，左边两个边。右边看上去是一个边，但是实际上是3个。根据直线和曲线不同的属性将右边的边划分出来的。
初学者在这一步很容易被迷惑，结构搞出来的面总是有点扭曲

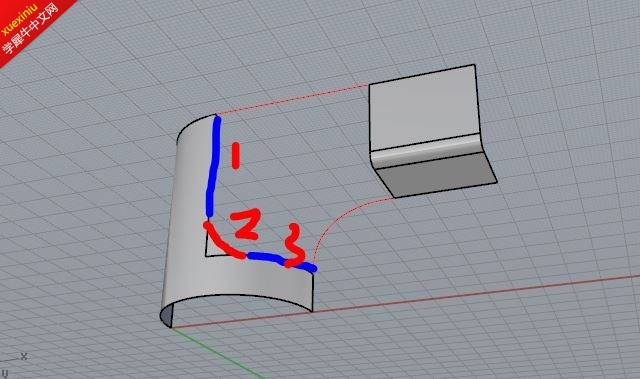

为了对应衔接补面。左边补出2号面。这个面的做法是拉升然后剪切。剪切时注意使边2与边1,3分别顺接

然后先做1,2面。最后做3.就ok了

321.3dm (208.8 KB, 下载次数: 375)

warwolf · | 发表于 2013-4-15 12:52:56

本帖最后由 warwolf 于 2013-4-15 13:01 编辑

你的檔案有問題～
犀牛顯示不是犀牛的檔案

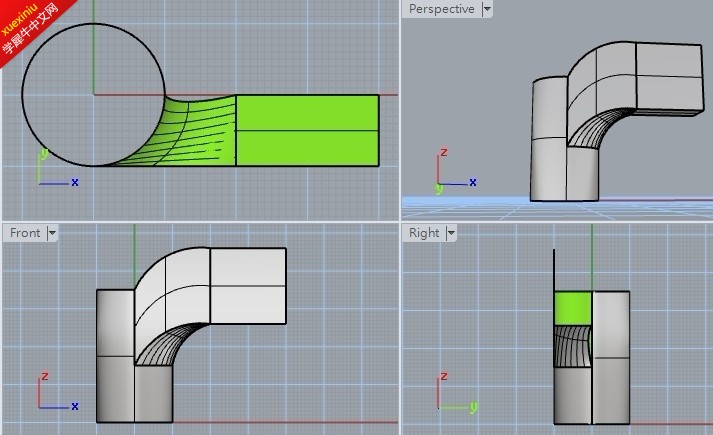

我看圖照樣子畫了一下，你看看是不是

panzhongan · | 发表于 2013-4-15 13:02:13

是的是犀牛5.0的文件！

warwolf · | 发表于 2013-4-15 13:09:12

我的也是5.0

hl1072826 · | 发表于 2013-4-15 13:50:42

的确，你的文档有问题

沙基玛 · | 发表于 2013-4-15 16:23:24

hl1072826 发表于 2013-4-15 14:15 static/image/common/back.gif
先分析一下，左边两个边。右边看上去是一个边，但是实际上是3个。根据直线和曲线不同的属性将右边的边划分 ...

请问这用的是什么命令啊

panzhongan · | 发表于 2013-4-15 16:27:44

老师！你用的是什么命令？

hl1072826 · | 发表于 2013-4-15 18:30:26

沙基玛发表于 2013-4-15 16:23 static/image/common/back.gif
请问这用的是什么命令啊

双轨扫描，曲面混接，匹配

hl1072826 · | 发表于 2013-4-15 18:32:22

panzhongan 发表于 2013-4-15 16:27 static/image/common/back.gif
老师！你用的是什么命令？

我不是老师啊
双轨，曲面混接和匹配

sxgtoocold · | 发表于 2013-8-22 23:10:52

hl1072826 发表于 2013-4-15 18:32 static/image/common/back.gif
我不是老师啊
双轨，曲面混接和匹配

连接面2中间那两根线是怎么弄的，是用混接还是自己画的，我怎么混接不出你那种效果啊?????

poiper · | 发表于 2013-9-6 14:13:21

做的不好求高手

々乌龙茶♂ · | 发表于 2013-11-2 15:55:44

我也一样怎么弄都是有缺陷,请高手指教

showlangguo · | 发表于 2014-4-22 17:49:20

做的也是有瑕疵。。。

kchang90 · | 发表于 2014-4-29 18:21:44

hl1072826 发表于 2013-4-15 12:19
先分析一下，左边两个边。右边看上去是一个边，但是实际上是3个。根据直线和曲线不同的属性将右边的边划分 ...

我想问下,1,2,3分别用什么命令?为什么我用1混接曲面曲面是弯的?

hl1072826 · | 发表于 2014-4-30 09:32:28

kchang90 发表于 2014-4-29 18:21
我想问下,1,2,3分别用什么命令?为什么我用1混接曲面曲面是弯的?

执行混接曲面命令过程中，按住Alt键可以调整混接边的方向

kchang90 · | 发表于 2014-4-30 10:32:17

hl1072826 发表于 2014-4-30 09:32
执行混接曲面命令过程中，按住Alt键可以调整混接边的方向

谢谢,有的时候实在不知道该用哪些命令去完成这些曲线

love520zzs · | 发表于 2014-6-19 16:33:53

不错呀！！！！！！

墨荷一叶 · | 发表于 2014-8-9 21:46:12

请问用来剪切左边补出2号面的那条线怎么做？谢谢

二十八画生 · | 发表于 2014-10-11 10:52:41

最后一个面是网格成面还是

daosvideo · | 发表于 2014-10-25 15:24:42

kchang90 发表于 2014-4-30 10:32
谢谢,有的时候实在不知道该用哪些命令去完成这些曲线


daosvideo · | 发表于 2014-10-25 15:54:14

hl1072826 发表于 2014-4-30 09:32
执行混接曲面命令过程中，按住Alt键可以调整混接边的方向

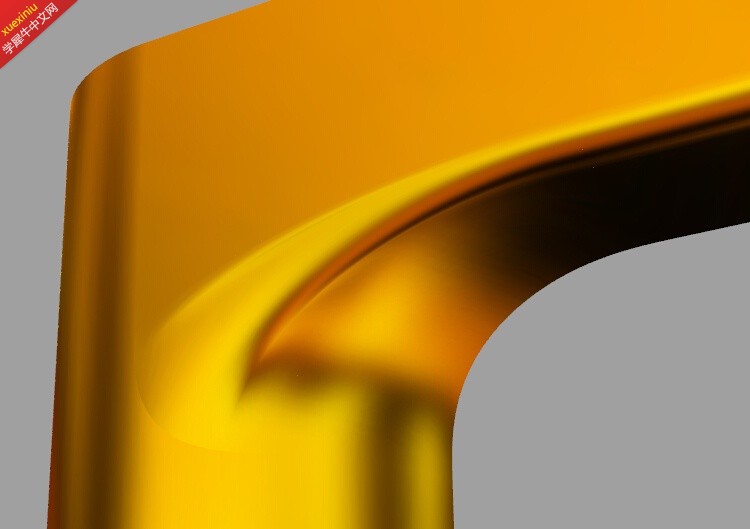

师兄，我将你做的面3删除重新双轨，发现不能平滑，请指教http://www.xuexiniu.com/data/attachment/forum/201410/25/152427bjgkfsjghbp4hjfs.jpg

wz1982 · | 发表于 2015-12-26 14:39:57

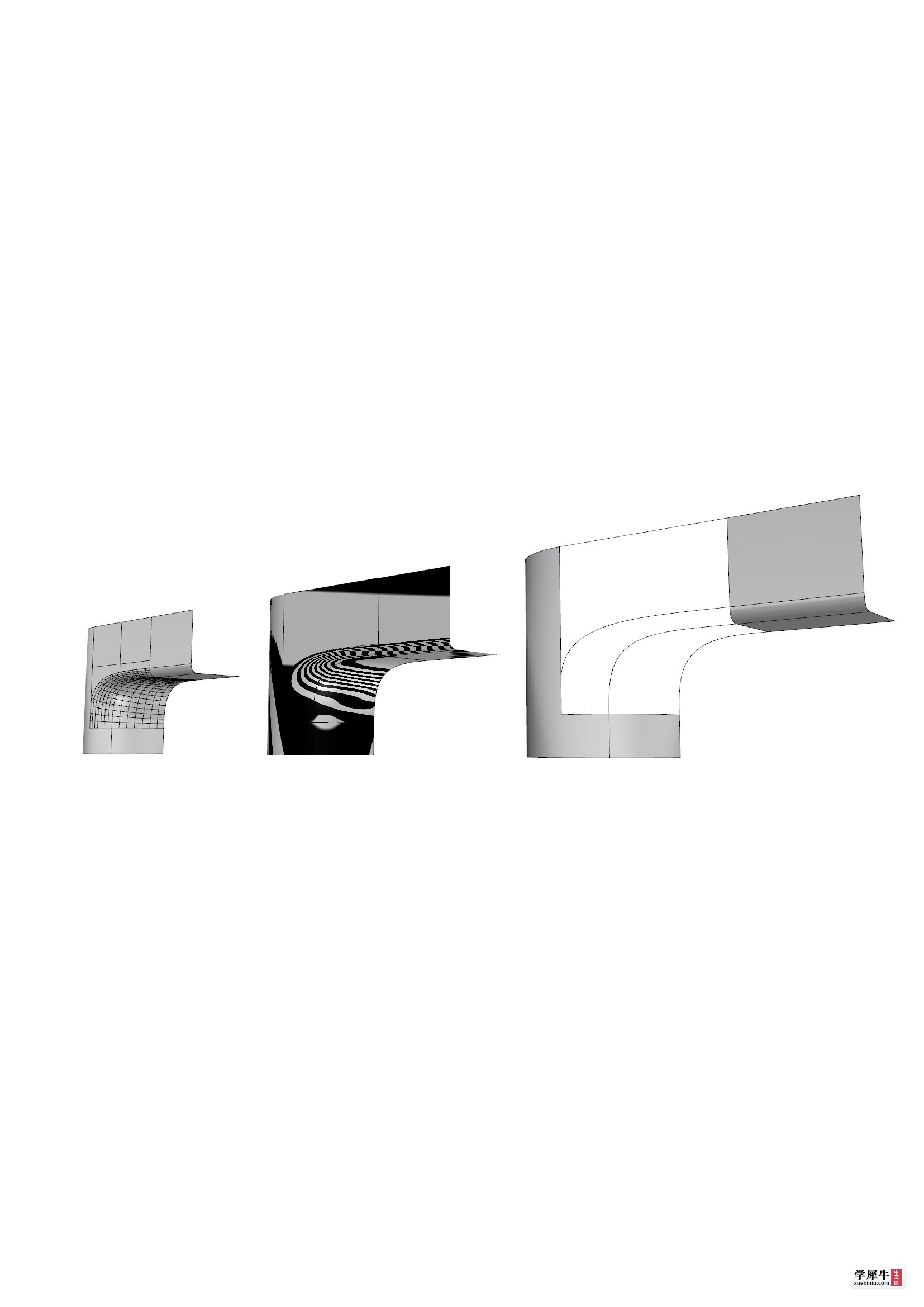

右1：blendcrv命令混接3处线段
2：networksrf命令

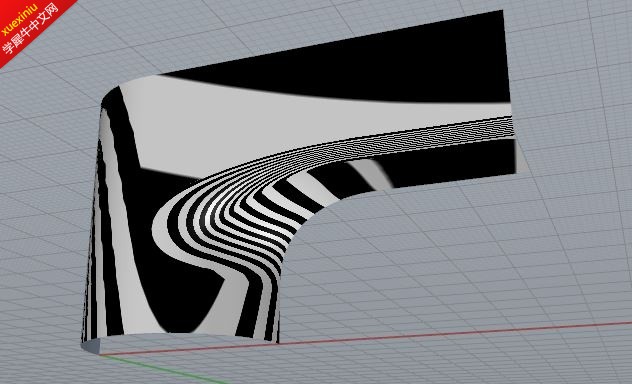

中：斑马纹看起来没问题

haihao2000 · | 发表于 2016-6-27 15:06:46

大神们好厉害

lb233 · | 发表于 2018-8-9 00:19:23

三角面看着难受

isms_5eqvuc2s · | 发表于 2021-3-30 16:07:18

lb233 发表于 2018-8-9 00:19
**** 作者被禁止或删除内容自动屏蔽 ****

cool
