从点格建立曲面命令详解

这个贴子起源于【解决贴】如何导出犀牛建模中各点的三维坐标值http://www.xuexiniu.com/thread-50959-1-1.html

在这个贴子的，偶提供一了个方法，可以取出曲面点的三维坐标值。正好，犀牛提供了SrfPtGrid命令可以将它逆向。

。

为了方便大家阅读，偶在下面贴出上一个贴的内容。
==========================偶是原贴内容分割线===========================
有这样的曲面

重建曲面

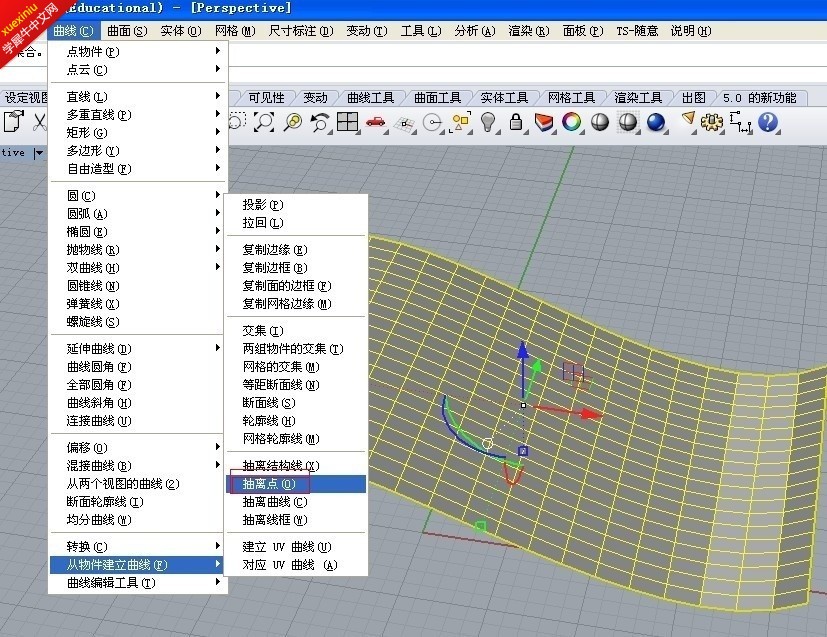

提取点，得到点阵

结果如下

删掉原曲面，保留点阵

文件另存为

做相关设置。如果想方便以后数值的再次使用，你可以取消“将值置于双引号内”选项。

打开刚才保存下来的文件，就可以看到您想要的结果了。

==========================偶是主题分割线===========================

现在回到主题

在使用SrfPtGrid命令时，它会提示偶们设定UV的点数。如下图

偶们以原贴提出的数据为例。由于偶在为取点时重建曲面设定的UV值都是20。所以，在这里，偶只需要将它都设定为20之后，将偶们取出的点数据输入即可还原该曲面。

至于如何的快捷输入这么多的点坐标，您可以参考http://www.xuexiniu.com/thread-49556-1-1.html 这个贴子的操作。（偶是故意不直接说明如何直接操作的;P)

如偶您只有这个点文件，而不知道原曲面在取点重建时的UV是多少时，您在使用此合命令还原曲面时，您该如何设置？

要搞清楚这个，首先得知道这个点文件中的坐标是如何排列的。为了方便操作，偶这里再次对这个曲面取点。

这是取点后的结果。

请注意数值。在点文件中16.88050844156562 出现了三次（点的X坐标），具有相同X坐标值的点一共有4组。

各位发现了什么？;P 对的，它就是您需要的UV值。

至于这些点的数据是如何如曲面上的点进行对应的，调整曲面的UV是否会影响到点坐标的生成，有兴趣的筒子可以自己动手找一找，试一试:lol。。。
您的发现将有利于将它用于您的实际的工作中。。。
