GH插件-wb部分-运算器详解-1


2013-12-11 11:05 8110 30 [外部插件电池教程分享] [复制链接] [显示全部楼层] [打印]
12下一页

马上注册,和几十万牛友一起交流学习,更有免费教程获取!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 zzucloud 于 2013-12-11 11:10 编辑

    GH插件部分运算器的相关内容一直都比较少,自己在网上也没找到特别专门的教程,自己在
琢磨的时候遇到很多不解的地方,我想很多初学者应该和我一样也会学的比较困难,所以我想开
这个帖子专门介绍GH中插件运算器的一些基本知识,由于我自己也是初学,只是出于热情把运算
的各个输入输出端口翻译说明了一下,难免有很多错漏不足的地方,所以希望大家能够给出好的
建议及意见,分享更专业的教程,让我们能够共同进步!
    本次介绍的是WB中的Create和Define部分,下面的会不定期更新,争取一周更新一次!希望
大家也更多分享自己的软件运用技巧,工作心得等等……[s:167]
Create

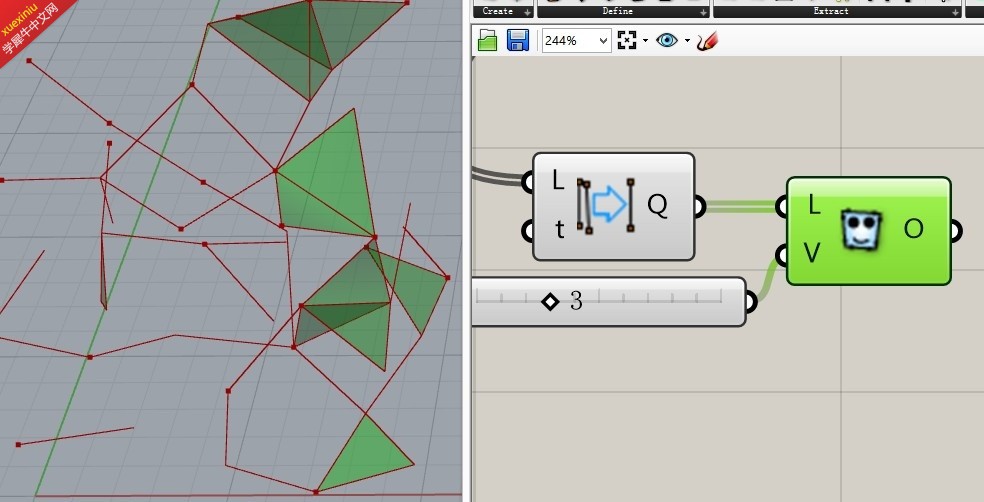

WB mesh from lines
输入端L:线的列表   V:生成面的最大边数
输出端O:生成的Mesh
由图可知,当V端数值为3时,三条封闭线生成三角形;
V端数值为4时,四条封闭线生成空间四边形;
V端数值为6时,六条封闭线生成四个三角形,这一点与四边形的生成方式不同,值得注意。

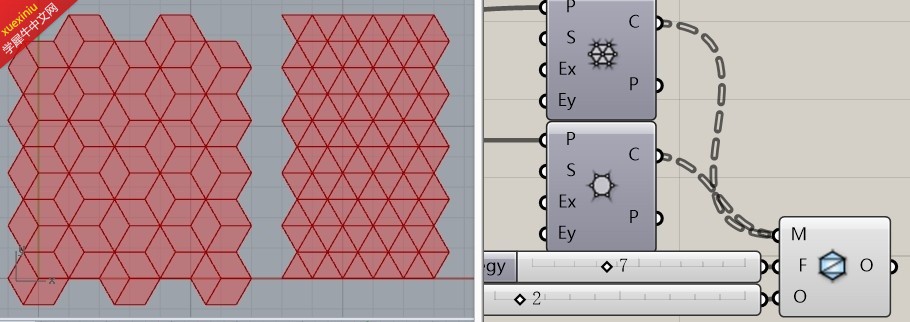

WB tile
输入端MMesh或线的列表   F:填补的方式(F端共分为0-7八种填补方式)
       O:对mesh面类型的选项(O端共分为0,1,2,9,16五种选择面的方式)
输出端O:生成的Mesh或线
当给FO端分别输入不同数值时,生成的Mesh网格面都不同;
图中分别是几种不同的组合方式所得到的不同图案,此处就不一一列举了,具体的可自己慢慢调试;

Define
WB Antiprism
输入端P:世界坐标轴   W:几何体上下表面多边形半径
      S:几何体上下面多边形边数       T:上表面中心点所在位置
      C:布尔值控制选项(true表示半径为面中心点到角点距离,false表示半径为面中心点到边的垂直距离)
       F:填补的方式(F端共分为0-7八种填补方式)
输出端O:生成的Mesh几何体

WB dipyramid
输入端P:世界坐标轴   W:双锥体坐标平面多边形半径
      S:双锥体坐标平面多边形边数   T:顶点所在位置
      C:布尔值控制选项(true表示半径为面中心点到角点距离,false表示               半径为面中心点到边的垂直距离)
输出端O:生成的Mesh几何体

WB Icosahedron
输入端P:世界坐标轴   W:正二十面体半径
输出端O:生成的Mesh几何体

WB Prism
输入端P:世界坐标轴   W:棱镜体上下表面多边形半径
      S:棱镜体上下面多边形边数       T:上表面中心点所在位置
      C:布尔值控制选项(true表示半径为面中心点到角点距离,false表示半径为面中心点到边的垂直距离)
       F:填补的方式(F端共分为0-7八种填补方式)
输出端O:生成的Mesh棱镜体
(此几何体与WB antiprism的区别就在于上下面对应及连接方式的不同)

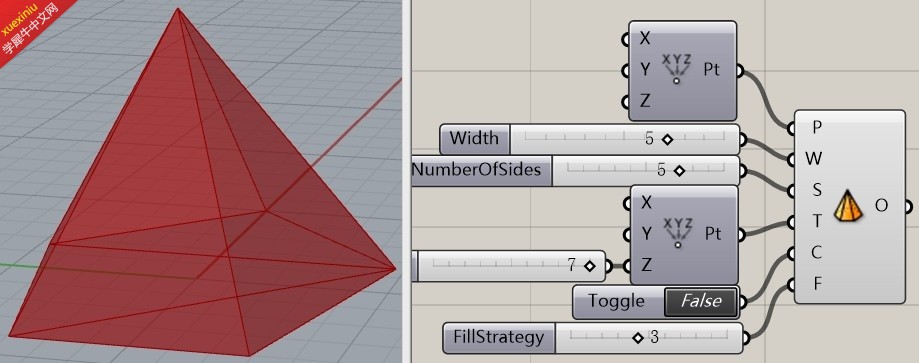

WB pyramid
输入端P:世界坐标轴   W:锥体平面多边形半径
      S:锥体平面多边形边数        T:顶点所在位置
      C:布尔值控制选项(true表示半径为面中心点到角点距离,false表示               半径为面中心点到边的垂直距离)
      F:填补的方式(F端共分为0-7八种填补方式)
输出端O:生成的Mesh几何体

WB dodecahedron
输入端P:世界坐标轴   W:正十二面体半径
输出端P:生成的Mesh几何体线框

评分

参与人数 5技能 +8 大洋 +24 收起 理由
513514 + 5 很给力!
蚂蚁动力 + 5 + 3 赞一个! 说得详细,不错
linfeicom + 3 赞一个!
半醉earth + 3 赞一个!
wyx10022 + 3 + 10 赞一个!

查看全部评分

本帖被以下淘专辑推荐:
发表于 2013-12-11 11:05:45 | 显示全部楼层 |阅读模式

回复 | 使用道具 举报

该帖共收到 30 条回复!
非常感谢!分享万岁!
发表于 2013-12-11 11:13:24 | 显示全部楼层

回复 | 使用道具 举报

这个必须顶啊
发表于 2013-12-11 12:52:56 | 显示全部楼层

回复 | 使用道具 举报

good 非常棒 一直想整理一下字典  把这个收录了
发表于 2013-12-11 17:05:02 | 显示全部楼层

回复 | 使用道具 举报

很好的教程,不错,支持!!!
发表于 2013-12-11 18:46:21 | 显示全部楼层

回复 | 使用道具 举报

这个必须顶。
发表于 2013-12-12 10:01:31 | 显示全部楼层

回复 | 使用道具 举报

好东东啊 有没有pdf版本的

点评

等下次更新的时候传上来  详情 回复 发表于 2013-12-13 10:18
发表于 2013-12-13 08:11:34 | 显示全部楼层

回复 | 使用道具 举报

赞一个!!!!!!!
发表于 2013-12-13 09:40:13 | 显示全部楼层

回复 | 使用道具 举报

莱茵河午后 发表于 2013-12-13 08:11
好东东啊 有没有pdf版本的

等下次更新的时候传上来
 楼主| 发表于 2013-12-13 10:18:42 | 显示全部楼层

回复 | 使用道具 举报

楼主很有耐心啊  必须顶一个
发表于 2013-12-14 13:55:24 | 显示全部楼层

回复 | 使用道具 举报

这个必须顶
发表于 2013-12-16 17:12:21 | 显示全部楼层

回复 | 使用道具 举报

这个好帖怎么没人顶呢
发表于 2013-12-18 09:28:55 | 显示全部楼层

回复 | 使用道具 举报

好贴  顶
发表于 2013-12-18 12:12:07 | 显示全部楼层

回复 | 使用道具 举报

找了很久可惜还是不全
发表于 2013-12-19 20:48:25 | 显示全部楼层

回复 | 使用道具 举报

非常感谢!
发表于 2013-12-20 21:45:28 | 显示全部楼层

回复 | 使用道具 举报

对了,请教一下,最上面的有蓝色箭头的运算器是什么运算器,为什么没有找到?

点评

袋鼠里面合并相同线段的运算器  详情 回复 发表于 2013-12-22 21:38
发表于 2013-12-22 20:46:08 | 显示全部楼层

回复 | 使用道具 举报

312915334 发表于 2013-12-22 20:46
对了,请教一下,最上面的有蓝色箭头的运算器是什么运算器,为什么没有找到? ...

袋鼠里面合并相同线段的运算器
 楼主| 发表于 2013-12-22 21:38:59 | 显示全部楼层

回复 | 使用道具 举报

挺不错的 期待继续更新
发表于 2015-5-29 09:27:51 | 显示全部楼层

回复 | 使用道具 举报

非常精彩的教材,谢谢分享
发表于 2015-7-11 22:37:42 | 显示全部楼层

回复 | 使用道具 举报

赞!终于有人讲讲WB了~
发表于 2015-11-12 09:09:11 | 显示全部楼层

回复 | 使用道具 举报

赞!终于有人讲讲WB了~
发表于 2015-11-12 09:09:22 | 显示全部楼层

回复 | 使用道具 举报

谢谢楼主
发表于 2017-4-26 01:12:48 | 显示全部楼层

回复 | 使用道具 举报

谢谢楼主,先顶下
发表于 2017-11-8 16:07:16 | 显示全部楼层

回复 | 使用道具 举报

谢谢楼主,感谢分享!
发表于 2017-11-24 03:02:45 | 显示全部楼层

回复 | 使用道具 举报

必定
发表于 2017-11-29 09:15:02 | 显示全部楼层

回复 | 使用道具 举报

学习了!最近也在到处找资源学gh,谢谢楼主了,加油
发表于 2017-11-29 13:37:26 | 显示全部楼层

回复 | 使用道具 举报

挺不错的 期待继续更新
发表于 2017-12-2 09:27:57 | 显示全部楼层

回复 | 使用道具 举报

很精简 我都能看懂也不觉得很繁琐 支持!!!
发表于 2017-12-5 10:12:29 | 显示全部楼层

回复 | 使用道具 举报

给力
发表于 2017-12-7 23:12:26 | 显示全部楼层

回复 | 使用道具 举报

很棒的帖子
发表于 2017-12-8 08:51:33 | 显示全部楼层

回复 | 使用道具 举报
