关于rhino中根据图纸建模的教程!(甲壳虫案例讲解完整版）

carrot

不知道大家喜不喜欢，它的网站上有好多图纸，飞机，船，车，都有，大家去看看啊！

疏星煜深海 · | 发表于 2017-7-16 23:07:42

carrot 发表于 2007-12-27 01:23
The tutorial from www.surrland.com 翻译 RainX

前弧

前弧的第一步，双汇扫掠后，说切开去绿线的里面是什么意思？大神求解。。。

孤雨无情 · | 发表于 2014-4-1 09:47:13

教程是很详细，不错，可是教程里的英文有好多都看不懂，因为我们这边用的都是中文破解版的，，，，[s:188]

【第二派灬】 · | 发表于 2014-6-2 22:38:16

carrot 发表于 2007-12-27 01:25
The tutorial from www.surrland.com 翻译 RainX

灯

赞一个。学习了

carrot · | 发表于 2007-12-27 01:22:00

The tutorial from www.surrland.com 翻译 RainX

参考

第一件要做的事就是找到参考材料，大量的参考材料。要完美的完成一个模型，这是一个决定性的部分，你需要知道它是什么样的。

图1展示了一个1/18的模型，这个参考可能是我最近用的一个。除了模型的缩略图，我还借了一个关于new beetle的80页的书，它有一些关于这个车很棒的图片，和这个车一些很cool的历史。在图1的最后一张是我从本地的一个车贩子里拿到的宣传手册，我不知道你能不能从图片上看到它，但是它的背面几乎要掉了！！！图2是在我一次旅行去一个车贩子时我用我的数码相机照的66幅图片，它们也非常有用，因为我可以照到一些在书或小册子里看不到的特写，加上，我可以灯导灯的垂直的图片，其他的东西我可以以后用作材质.

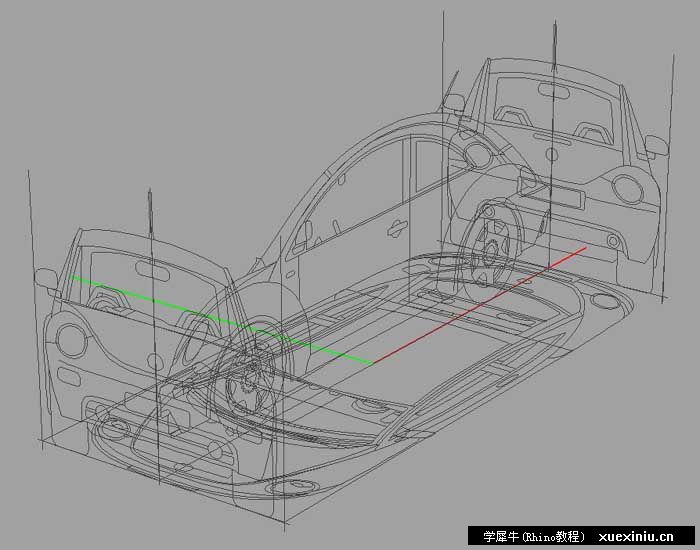

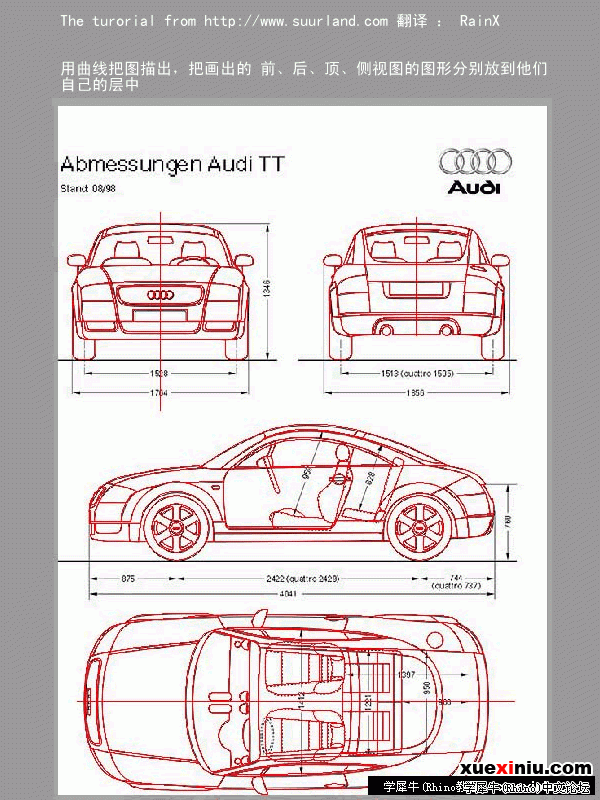

图3是建模的时候你能得到的最有价值的参考，我曾经有过3份beetle的印刷品，但是其中的一份根本就不精确，所以，如果你要建模时，记得检查印刷品的质量，比如说在前视图和侧视图车前灯是不是有相同的高度等等。

The tutorial from www.surrland.com 翻译 RainX

分析模型

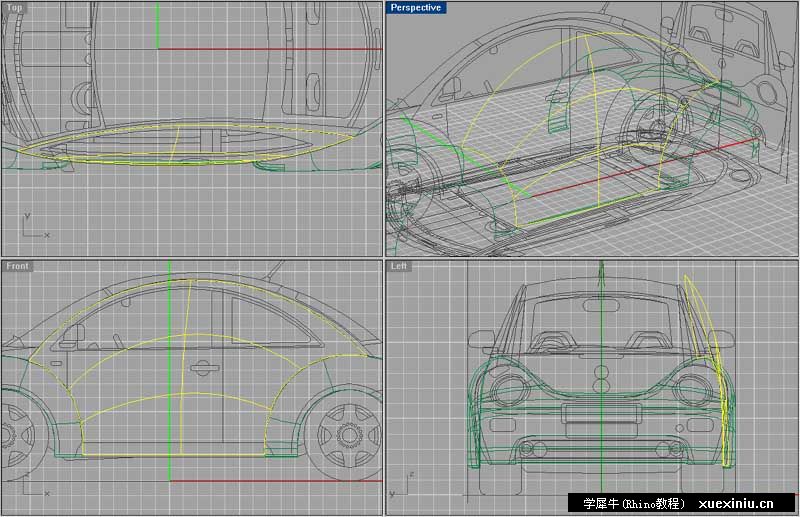

当我找到了了参考材料，我分析了模型计算出怎样去建模。如图4，我把它分为几部分，当然，红色的部分几乎和后面相同，我计划先做前弧（红色的部分）然后再做镜像调整后生成后弧，这两部分当然应该100%匹配蓝图，但是尽管他们匹配，它也不是必然正确的。蓝图只是2D的，所以我们只可以看到轮廓线是否正确
但是，如果我在绿线和红色部分之间做一个截面，在蓝图的前和后视图我可以看到3d模型是否正确。当用蓝图做好3d之后做一个这样的切割是非常必要的。如果前后弧做好啦！将非常容易确定侧面（蓝色部分）的关系。

carrot · | 发表于 2007-12-27 01:23:34

The tutorial from www.surrland.com 翻译 RainX

前弧

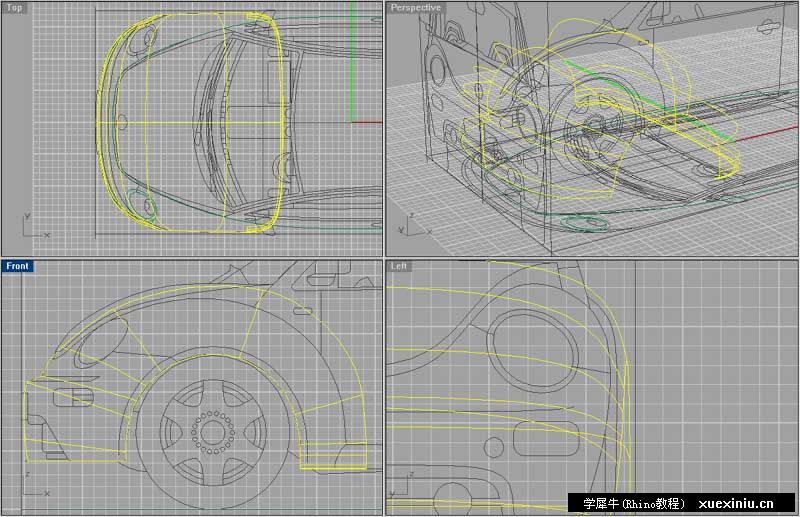

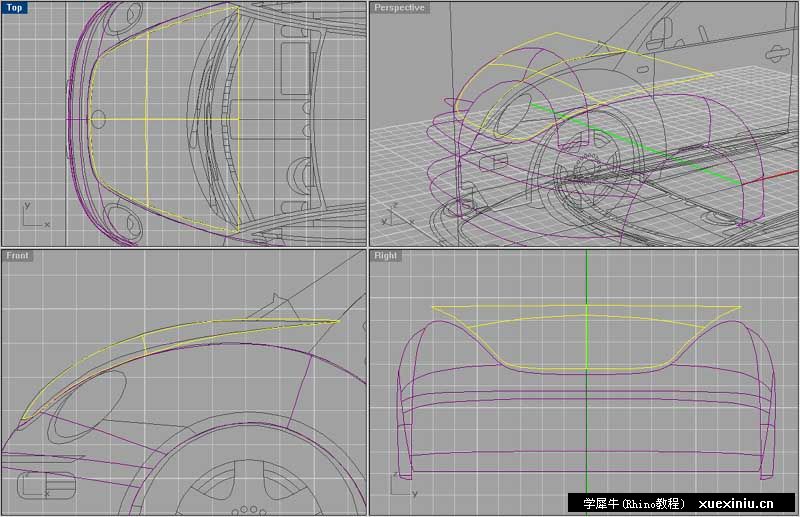

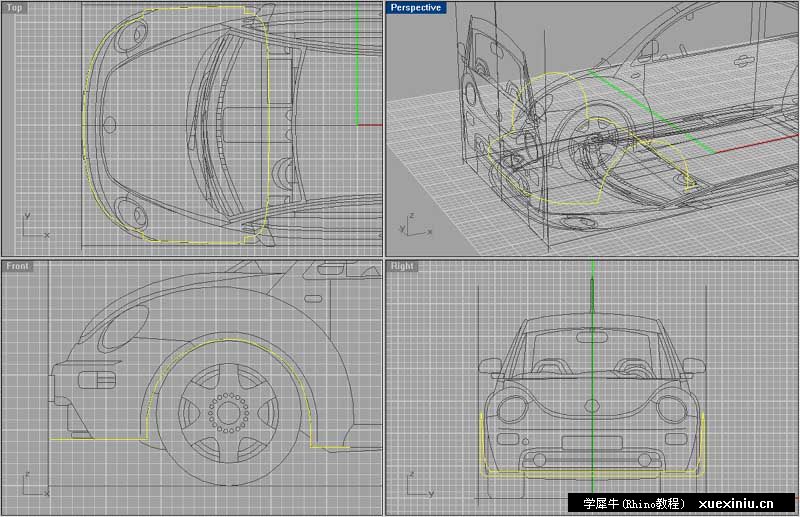

首先，我开始做前弧部分的建模。这是车的重要部分之一。在图7中，一可以看到我是怎样使用curves(99%的时间我用curves,而不用interpolated Curves)做前弧的轮廓线，当我画这些曲线时，我当我用NURBS工作的时候我通常尽可能的一最少的点实现它们，这是时事情简化的好办法。如果你使用很多的点，你将肯快得到一些膨胀的表面，它们看起来很难看，而且你将用一段很艰苦的时间去导角。
用这4条曲线，我可以很容易的使用2-rail sweep，结果可以看图8，但就像你看到的表面完全不是那么简单，它不能和蓝图相吻合。为了让表面更简单，我使用了removeknotsrf命令来移除了所有在形状中我不需要的结线。用这些更简单的表面，我人为地变形它们是他们更加符合蓝图。最终结果你可以看图9。但是，你可以看到它实际上没有符合蓝图，那是因为在汽车的前弧，侧面，和擎罩中蓝图中的显示是轮廓线而非截面的曲线，所以要看弧线是否正确，我经常观察它的顶视图作为参考，花处在图4种你看到的绿线，如果我把这个区域切开去绿线的里面，路线将会符合蓝图。在图10，你可以看到，当切割后我它的样子。
然后做完前弧当然要做后弧，用相同的技术就可以拉！
你可能会说，为什么我不先做弧的一半，然后再用mirror做成一个完整的？我们可能会用这种方法：用其中的一条rail去穿过车的中心，来完成。但是，如果这样的话，那将不可能在接缝的位置生成一个完美的弯曲。

The tutorial from www.surrland.com 翻译 RainX

车顶

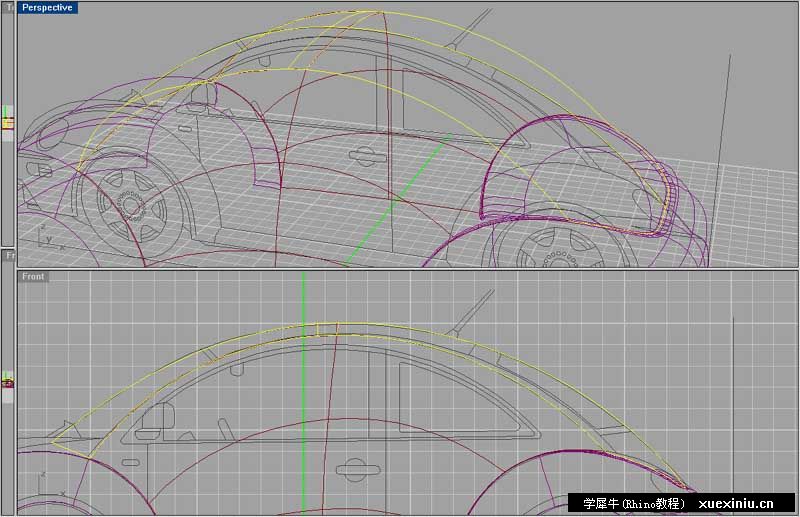

在前后弧和侧面做完后，就到了做车顶的时间了。我可以用侧面的顶部做rails，然后，我只需画出交叉的截面和vola(字典里的意思是手掌,但这里是什么我不知道），这样我就得到了车顶。OK,但是，并不是像那么简单，车顶可能是整个车最严格的一部分了，车顶的背面必须以一种非常特殊的方式下降，但是，在非常焦急的情况下，使用这种简单的技术是可能的，最终的车顶见图13

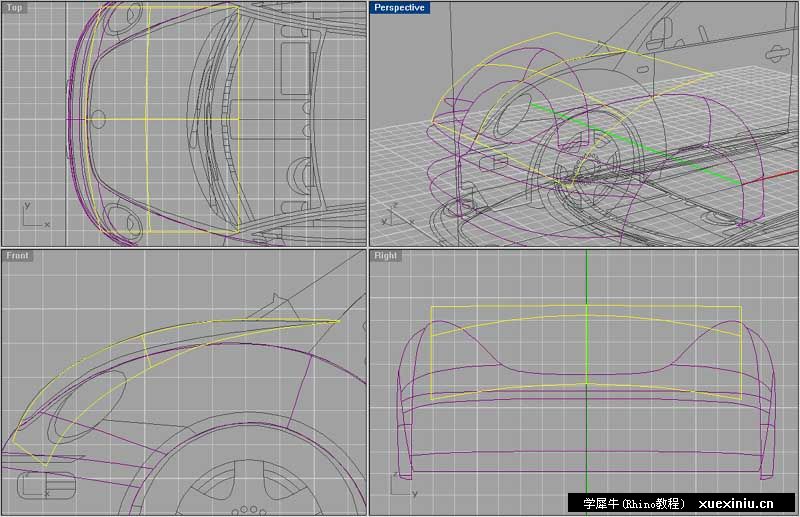

当车顶放好后，是做车的前盖的时间了，它使用了前弧的一个表面，这个表面可见图14，然后可以看到一个剪裁后的版本(图15）。然后，我用1-rail sweep做了前盖的侧面，在两边垂直，在中间平行，带有一个导角，我有了一个完美的前盖。但事实上，我没马上导角，我检查是否能导角但我undo了它，在最后一分钟一前我没有导任何角，因为，导角会弄乱表面，它将很难在以后去增加细节，或修复一些东东！

图13

carrot · | 发表于 2007-12-27 01:25:03

The tutorial from www.surrland.com 翻译 RainX

灯

下一步是做车头灯，车头灯是极其重要的部分，几乎像人的眼睛一样重要，见图16，我做了里面和外面两个头灯，如果你制作了外面的，然后加一个材质上去，它将看上去很平，尤其是在动画里。

\"剪切\"

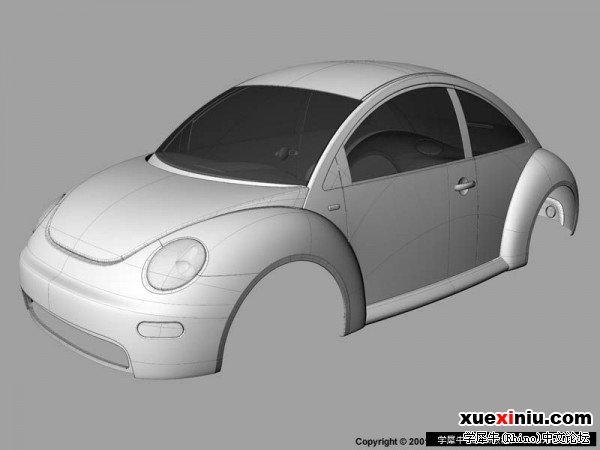

前面的部分高度总结了这个车的难点，剩下的部分就是把门、窗、灯、和其他的东西切下来，这在rhino里很容易用trim命令做出来，但是，剪切给车的每个部分很硬的边缘，所以，我通常用剪切得到边缘，用一些单位extrude它们，然后导角使模型看起来更真实。在先面两幅图你可以看到在rhino里的最后结果。剩下的部分（轮胎等）将在3dmax里完成。

导出

当整个模型完成，我们必须以一种方法把它放到3dmax中，有两种方法：以mesh或IGES导出，但是我以前用iges导出模型的细节很失败。所以我选择了用mesh导出，当你做这件事儿的时候，有两件重要的事情要记住：1 总是使用细节控制，2 不要一次把一个完整的模型导出，总是一次导出一部分或相似的部分，不要让他们用相同的设置，要找到正确的设置你必须很好的理解每一个选项的功能。这些我就不多解释了，你可以去查用户手册，或帮助文档。

在图19，你可以看到我为这个beetle做的设置。我把所有个设置写下来是因为如果我必须返回去纠正一个物体，我需要知道它是怎样导出的。

图16

sleepwalker · | 发表于 2008-1-12 02:10:22

很好，赞一个。学习了。

syy · | 发表于 2008-1-19 22:40:07

强悍~~~~~~~~~~~~

henger · | 发表于 2008-1-30 12:56:14

!!!!!!好东西.....

信念REEL · | 发表于 2008-3-15 00:48:15

曲面做的很干净,再多些小细节会更好

matchstick · | 发表于 2008-3-16 22:03:55

BEETLE车我很喜欢。。

可怜虫 · | 发表于 2008-3-20 18:15:58

用什么渲染的靓!!

米开朗小小罗 · | 发表于 2008-4-7 11:33:58

太厉害了[s:19] [s:19] [s:19]

quhuabin · | 发表于 2008-4-7 19:35:28

练练.....顶,,,,,

zshjdesign · | 发表于 2008-4-15 08:46:03

顶一下,值得学习一下

zhouniao · | 发表于 2008-4-18 22:49:38

在多些建模的细节就更好了！

西牛 · | 发表于 2008-4-20 18:40:33

我是工业设计的学生，，，，07级的新生，，，好想犀牛是我要学的，，，所以我就加入了。。。。。
哈哈，，，，，

一路向牛 · | 发表于 2008-4-27 23:42:50

很好为什么要倒到3ds里呢 vary for rhino不也挺好的

romanticweiwei · | 发表于 2008-5-11 21:36:34

网站换了页面
找了半天才找到它！！

潶天使 · | 发表于 2008-7-10 15:32:37

henger · | 发表于 2008-8-3 13:21:37

牛啊!!

含风 · | 发表于 2008-9-5 20:16:29

真是利害

super520jiejie · | 发表于 2008-9-6 17:27:21

用什么渲染的啊·····面很舒服吶！！

a-llx · | 发表于 2008-9-8 18:32:09

惊叹！

tupi · | 发表于 2008-9-16 11:08:22

LZ是做什么的啊？学生就这么强了？

460161196 · | 发表于 2008-9-23 14:08:52

赞一个值的学习

yeb11057 · | 发表于 2008-9-23 16:57:11

哎，太厉害了

可爱的大头 · | 发表于 2008-10-13 23:44:27

哎，太厉害了 [s:78] o哦

mr.kk · | 发表于 2008-10-17 15:45:54

画汽车,目标

乐言 · | 发表于 2008-10-25 12:55:58

好棒

zaneql · | 发表于 2008-11-1 11:05:38

zaneql · | 发表于 2008-11-1 11:07:14

爱上对方
