    犀牛幼兒園 經典十字面

    发布于 2016-2-28 11 点赞 20 评论 12358 浏览

    Rhino教程分享

    frank_gt2

    收听TA
    本帖最后由 frank_gt2 于 2016-2-28 00:47 编辑

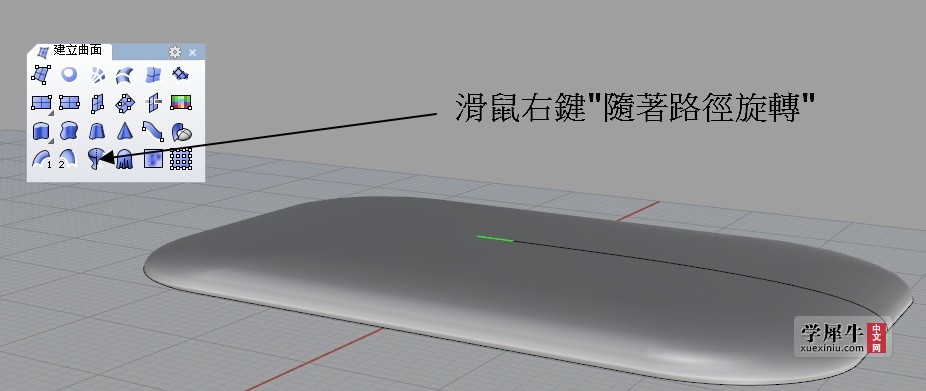

    剛學犀牛時只會做圓球方塊 不然就是旋轉曲面之類的簡單動作
    當時看到烏龍大師指路一個機殼的十字面分面 讓我開啟了一個新手的視野


    開始知道拆面是怎樣一回事 雖然現在有TS相當方便 但是如果遇到要嚴格規定曲線走向還非得拆面不可

    看過幾種分面也沒這作法可靠實在

    如果大神們有別的做法請教導一下~我們總是不斷地再求進步不是嗎?

    溫故知新一下 希望能分享一下對大家有所幫助






    本帖被以下淘专辑推荐:

    转播
    20 点击回复 11 点击点赞 21 点击收藏
    淘帖 2 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    panlongcai666 | 设计助理 | 发表于 2016-7-2 15:01:45
    学习啦！顶上！
    0 回复

    举报

    吴小敌609 | 设计助理 | 发表于 2016-7-7 15:37:23
    一直在寻找这个建模方法， 一看原来与我常用的方法一样!
    0 回复

    举报

    瓯子酱 | 实习生 | 发表于 2016-7-22 16:35:55

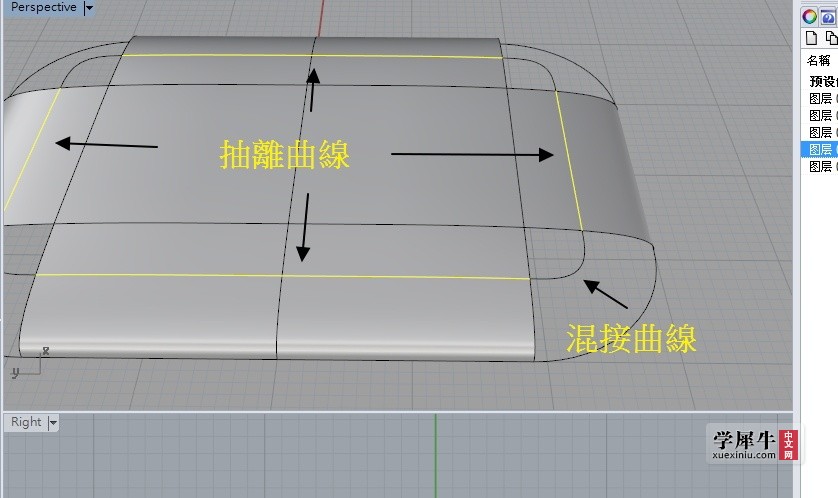

    那里有抽离曲线吖？
    0 回复

    举报

    frank_gt2 · 发表于 2016-7-23 00:18 点评

    笔误 抽离结构线 哈哈没注意到 抱歉了
    frank_gt2 | 设计助理 | 发表于 2016-7-23 00:18:04
    瓯子酱 发表于 2016-7-22 16:35
    那里有抽离曲线吖？

    笔误 抽离结构线 哈哈没注意到 抱歉了
    0 回复

    举报

    mooney | 设计助理 | 发表于 2016-9-18 11:14:16

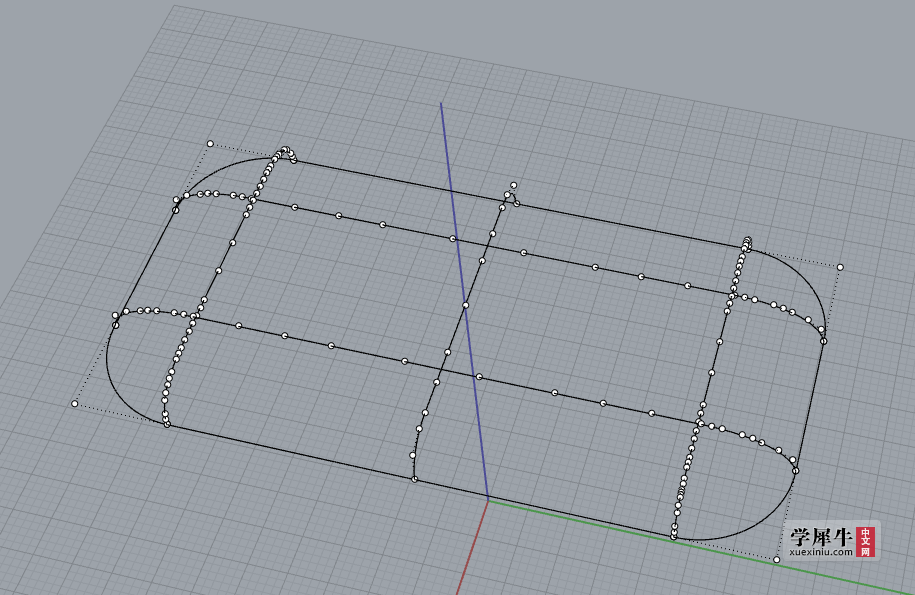

    请教楼主  我是小白   2横3直线投影后怎么建面啊？  为什么我网格不出来？
    0 回复

    举报

    z524131106 · 发表于 2017-6-1 14:51 点评

    是啊 是啊。 建的面老是不顺畅。求大神仔细说下这部怎么网格的。 万分感谢

    乳酸君 · 发表于 2017-5-11 16:22 点评

    同问这一步 求指导啊
    爱吃芒果的龙猫 | 实习生 | 发表于 2016-9-18 12:59:31
    犀牛新手，学习学习，谢谢~
    0 回复

    举报

    星期八、 | 资深设计师 | 发表于 2016-9-18 13:06:22

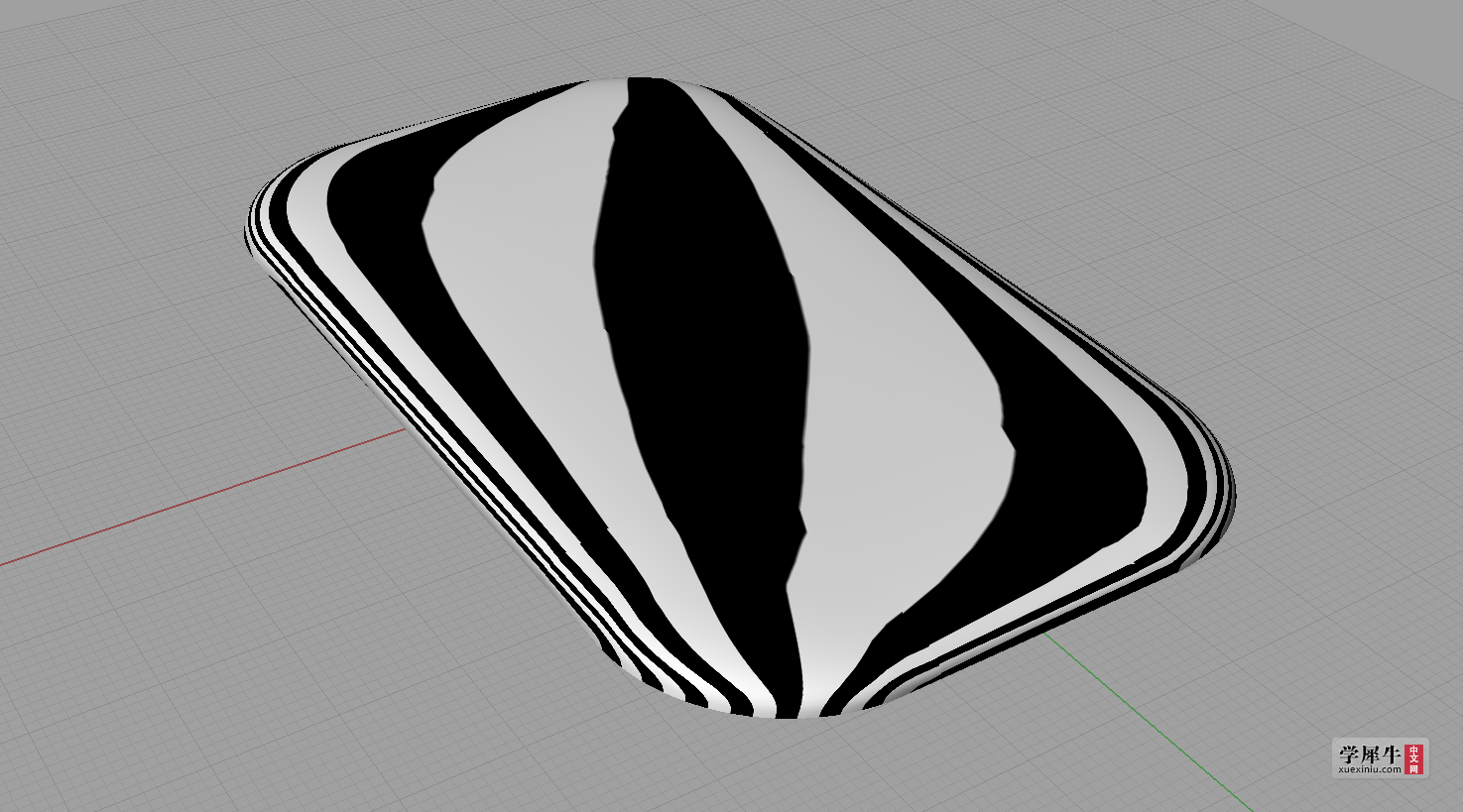

    lz为什么我的曲面旋转出来有楞呢？


    0 回复

    举报

    frank_gt2 · 发表于 2016-12-5 19:47 点评

    如果这个可以做出没楞的就不需要再投影做十字面了 这个只是用来投影做十字面的过渡模型
    唯爱克仕 | 实习生 | 发表于 2016-11-14 17:40:41
    学习:victory:
    0 回复

    举报

    frank_gt2 | 设计助理 | 发表于 2016-12-5 19:47:29
    星期八、 发表于 2016-9-18 13:06
    lz为什么我的曲面旋转出来有楞呢？

    如果这个可以做出没楞的就不需要再投影做十字面了 这个只是用来投影做十字面的过渡模型
    0 回复

    举报

    fengni1987 | 设计助理 | 发表于 2016-12-16 14:08:01
    试着建了个，内角的边缘扭曲了，有道口子
    捕获.PNG 捕获2.PNG
    0 回复

    举报

    879920760 | 设计助理 | 发表于 2016-12-16 18:10:59
    谢谢分享
    0 回复

    举报

    乳酸君 | 设计助理 | 发表于 2017-5-11 16:22:22
    mooney 发表于 2016-9-18 11:14
    请教楼主  我是小白   2横3直线投影后怎么建面啊？  为什么我网格不出来？

    同问这一步   求指导啊
    0 回复

    举报

    我爱媛创 | 实习生 | 发表于 2017-5-16 12:58:43
    get到了新技巧，感谢LZ
    0 回复

    举报

    z524131106 | 设计助理 | 发表于 2017-6-1 14:51:54
    mooney 发表于 2016-9-18 11:14
    请教楼主  我是小白   2横3直线投影后怎么建面啊？  为什么我网格不出来？

    是啊 是啊。 建的面老是不顺畅。求大神仔细说下这部怎么网格的。  万分感谢
    0 回复

    举报

    326268252 | 资深设计师 | 发表于 2017-6-14 14:07:02
    66666666666666666666666666666666669
    0 回复

    举报

    373623827 | 设计师 | 发表于 2017-6-14 15:20:34
    66666666
    0 回复

    举报

    lcmrcool | 设计助理 | 发表于 2017-12-6 05:16:56
    frank_gt2 发表于 2016-12-5 19:47
    如果这个可以做出没楞的就不需要再投影做十字面了 这个只是用来投影做十字面的过渡模型
    ...

    这个方法大多数情况根本不成立 一开始的辅助面有楞投影上去的线控制点太多基本用不了
    0 回复

    举报

    lumia1520 | 资深设计师 | 发表于 2020-11-12 11:02:33
    你的面是几介几点？
    0 回复

    举报

    lumia1520 | 资深设计师 | 发表于 2020-11-12 11:07:08

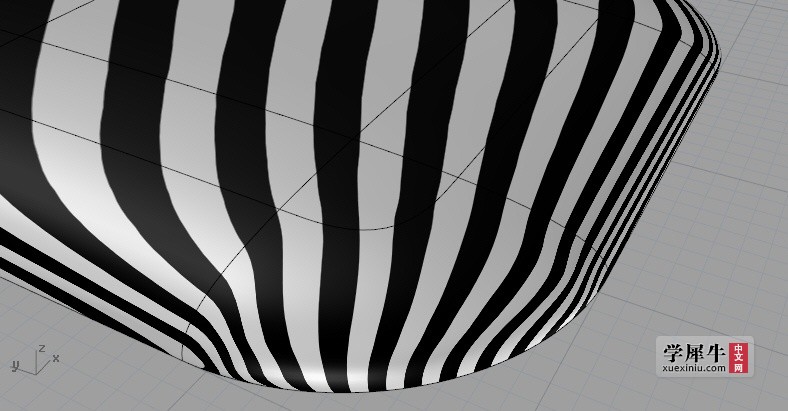

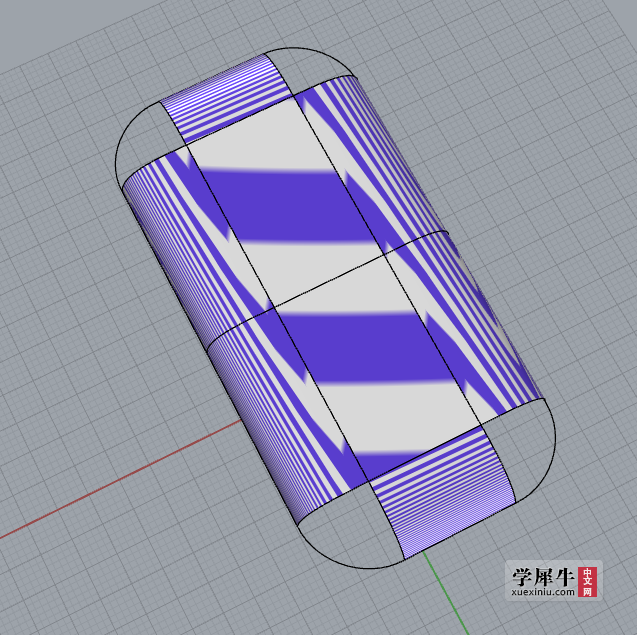

    统一3介4点之后，斑马线对不上
    0 回复

    举报

    lumia1520 | 资深设计师 | 发表于 2020-11-12 11:30:21
    这么多点的线出来的面线很多，楼主的面中间只有一条线，重建面之后，3点4介，斑马线就不顺了
