求助，如何贴图做透明显示屏的效果

想做一个透明显示屏幕的效果，搞了一整天了，贴图一直弄不好，请各位高手赐教啊

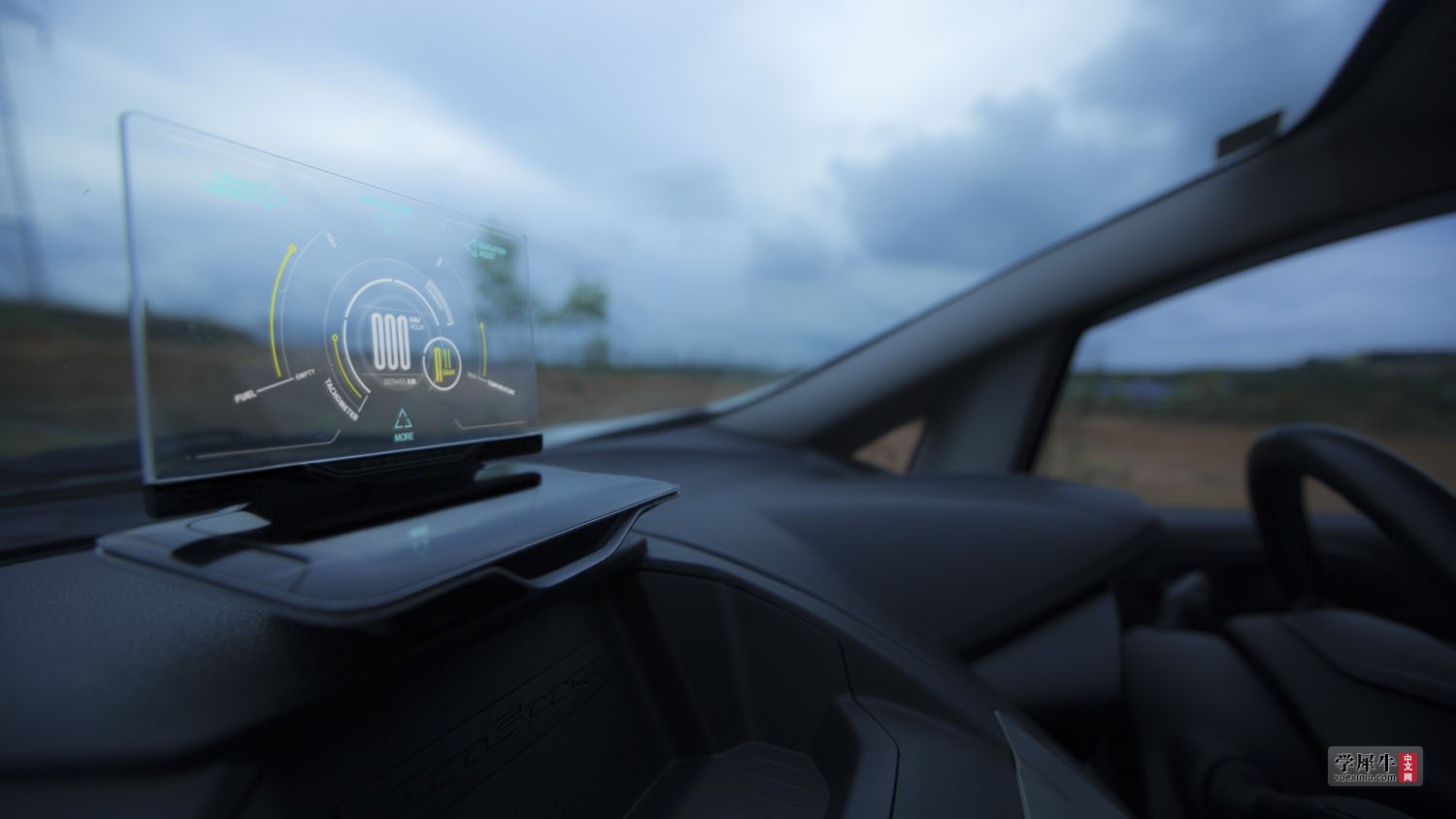

1.想要的类似效果：

2.贴图背景是透明的，传上来变黑色了

3.贴到玻璃材质上，不像发光的效果，很暗。而且原本图片里白色的地方“蔡健雅”三个字看不见了。

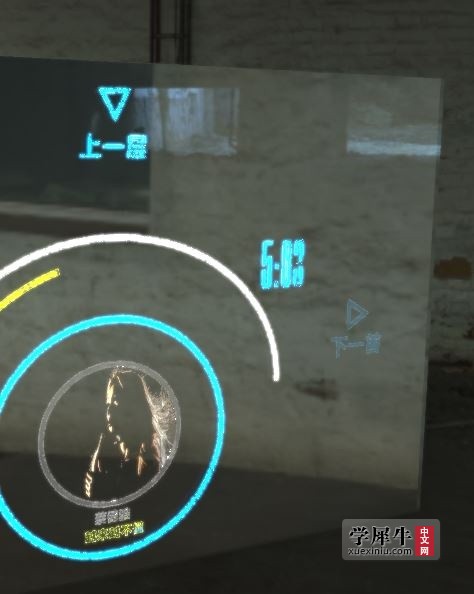

4.侧面看有重影

5.贴图亮度调高，背景变白了，透明效果没了。

6.材质不调成玻璃，用色彩贴图和透明度贴图一起，一样有重影。

哪位前辈教教我啊

xiaobuding0543 · | 发表于 2016-3-11 12:00:08

本帖最后由 xiaobuding0543 于 2016-3-11 12:01 编辑

看大家讨论的这么激烈，我也来说下我的思路。源文件已经上传，需要的可以参考：1 把楼主的色彩贴图处理成一张黑白贴图，当做透明度贴图使用
原图：

处理成黑白（原理：黑透白不透）

2 玻璃是有厚度的，这里建模的时候注意，我们贴图只贴最外面一层就可以。所以你可以把最外面的一个面单独放一层，其它面作为另一个层。后面我们会通过参数来解决重影的问题。
模型是这样的，我用一个简单立方体来模拟，最前面的面是一个层，其它五个面是另外一个层。
如图：红色面是一个层，其它是另外一个层。

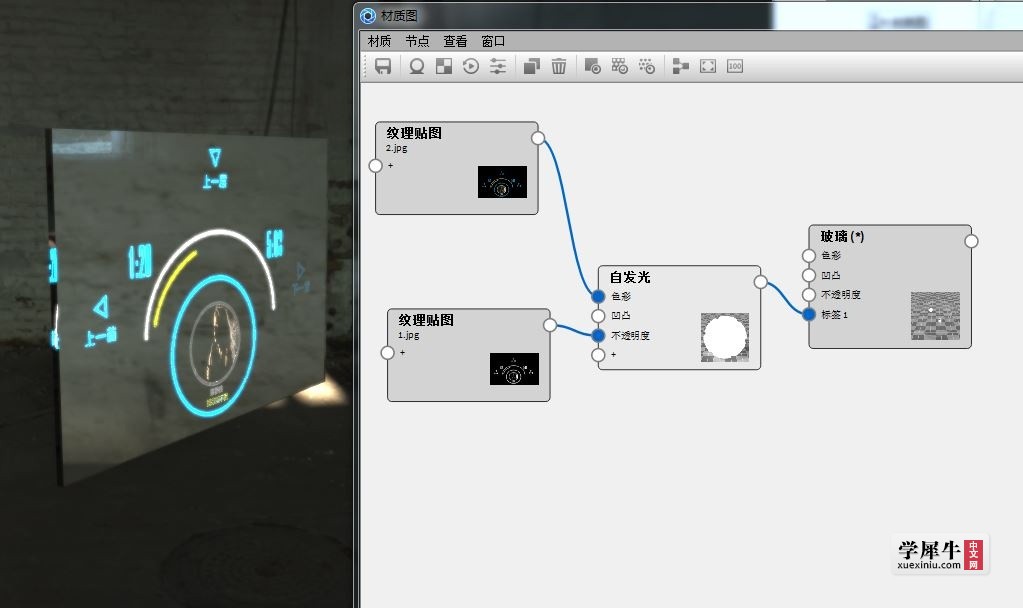

3接下来都赋予玻璃材质，然后给最外面一层帖图，我这里用了标签的方式，因为KS6 增强了标签的功能，你不但可以贴标签，还可以把标签指定为很多类型的材质，我这里就是把标签指定为自发光。大家看下我的材质图就明白了

4 记住标签贴图的属性一定要设置双面，不然从另一侧是看不到任何东西的。
正面：

反面

5 最后来解决重影问题，方法是把没有赋予贴图的玻璃属性的折射率调高。我这里调到2左右。
大家看下折射率1 和 2的差别
折射率1

折射率2

最后我们把特效打开，来模拟下发光产生的光晕
特效勾选和不勾选的区别

最后效果，啰嗦这么多，大家还是直接看下我的原文件吧，实际制作过程并没这么复杂。

frank_gt2 · | 发表于 2016-3-11 04:29:47

看來還真的可以期待中~~~

顯示技術仍繼續發展，除了AMOLED、IGZO、LTPS、IPS等先進的新世代面板技術，以及3D、4K2K等立體視覺及更高畫質的顯示技術外，有一個在應用上充滿想像空間的發展趨勢，就是透明顯示器。這兩年在各大顯示展中，已可以看到多家面板大廠展示用於展示櫥窗、自動販賣機，甚至是汽車車窗上的透明顯示應用，三星日前更率先將此技術商品化，推出展示櫥窗用的透明顯示器。

透明顯示的未來應用充滿想像空間 BigPic:1024x576
透明顯示的未來應用充滿想像空間 BigPic:1024x576
一個有趣的問題是，如何讓顯示器變得透明？目前顯示器的大宗仍是TFT-LCD，要讓這類的液晶顯示器變得透明，就得讓顯示架構中不透光的部分變得透光。以TFT來說，透明度滿高的，但背光模組及彩色濾光片就是很大的問題。

有一種解法，也是最容易做到的，那就是投影。直接把影像投影在可反光卻又透明的玻璃上，也就是把透明反光膜貼在玻璃上，再將影像投影在這片玻璃上，就能實現透明螢幕的應用需求。此做法在一些展場或博物館中是可行的，但應用範圍畢竟不如顯示面板來得廣泛。

要讓液晶面板變得透明，說穿了也不複雜，採用側入式的光源，即可解決直下光源背光模組的不透明問題。至於透明度不高的彩色濾光片，則可安置沒有彩色濾光的透明區域，利用外界的光源來當作背光（亦可在面板兩側安置側光源）。當光線經過面板時，有彩色濾光片的區域即顯示畫面，而沒有彩色濾光片的區域則顯示面板後面的景象。友達有一款透明顯示器即是採用此一技術原理所實現的。

上述作法雖能做到穿透性的要求，但透明度可想而知不會太高。因此，更好的方法是不要用到彩色濾光片，目前可行的方法是場色序法(Field-Sequential-Color)，其作法是利用側入的RGB光源快速地閃爍循環，並搭配TFT進行開闔輪流顯示RGB該顯示的位置，由於人眼具有視覺暫留的特性，因此，只要閃爍控制得當，此方法是可以取代彩色濾光片的。目前華映已運用此方法做出展示用的透明顯示器。

至少還有一種可行的透明顯示方法，那就是採用自發光的AMOLED面板來實現。友達的作法是在AMOLED面板的陰陽兩極均採用透明材料，由於OLED本身為自發光，使得所發出的光可同時射向陰陽兩極的方向，進而達到透明顯示的效果。

關鍵字：透明顯示器色序法友達三星(Samsung) 華映

frank_gt2 · | 发表于 2016-3-9 19:33:32

本帖最后由 frank_gt2 于 2016-3-9 19:51 编辑

去背用自發光屬性用標籤貼上去?? 好像是v-ray才能這樣做??? 我再試試看

小宇很厉害 · | 发表于 2016-3-9 19:59:38

本帖最后由小宇很厉害于 2016-3-11 02:26 编辑

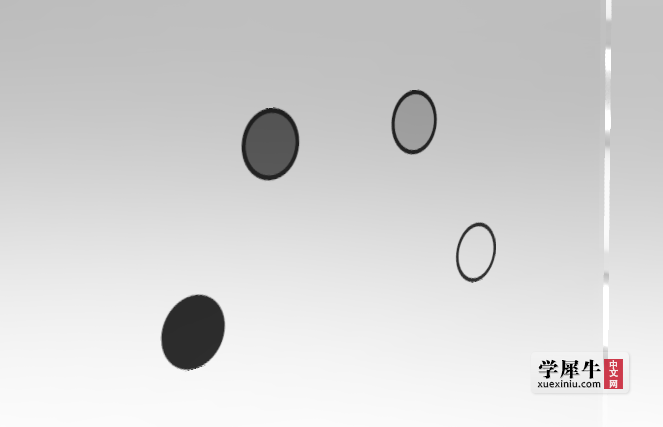

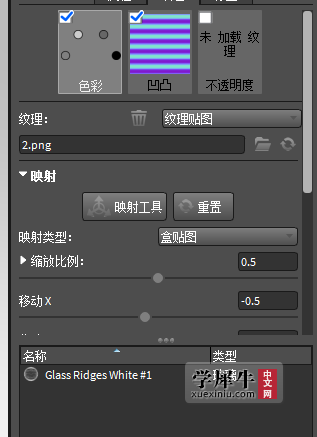

别用标签，直接贴色彩贴图（6.1.72是色彩，旧版似乎应该是漫反射）上图是现成的玻璃材质加了个贴图，参数没改变过都是默认的。
要想做发光效果没必要用自发光，直接用PS做个发光效果（文字周围虚化的光效）就行了，因为如果没有附近反射效果和自身渐变效果衬托的话，自发光跟普通的漫反射看上去并没有什么区别。
不过实际上正常的玻璃屏确实应该有个背面的重影，只不过比较虚不会那么清晰……

frank_gt2 · | 发表于 2016-3-9 22:49:01

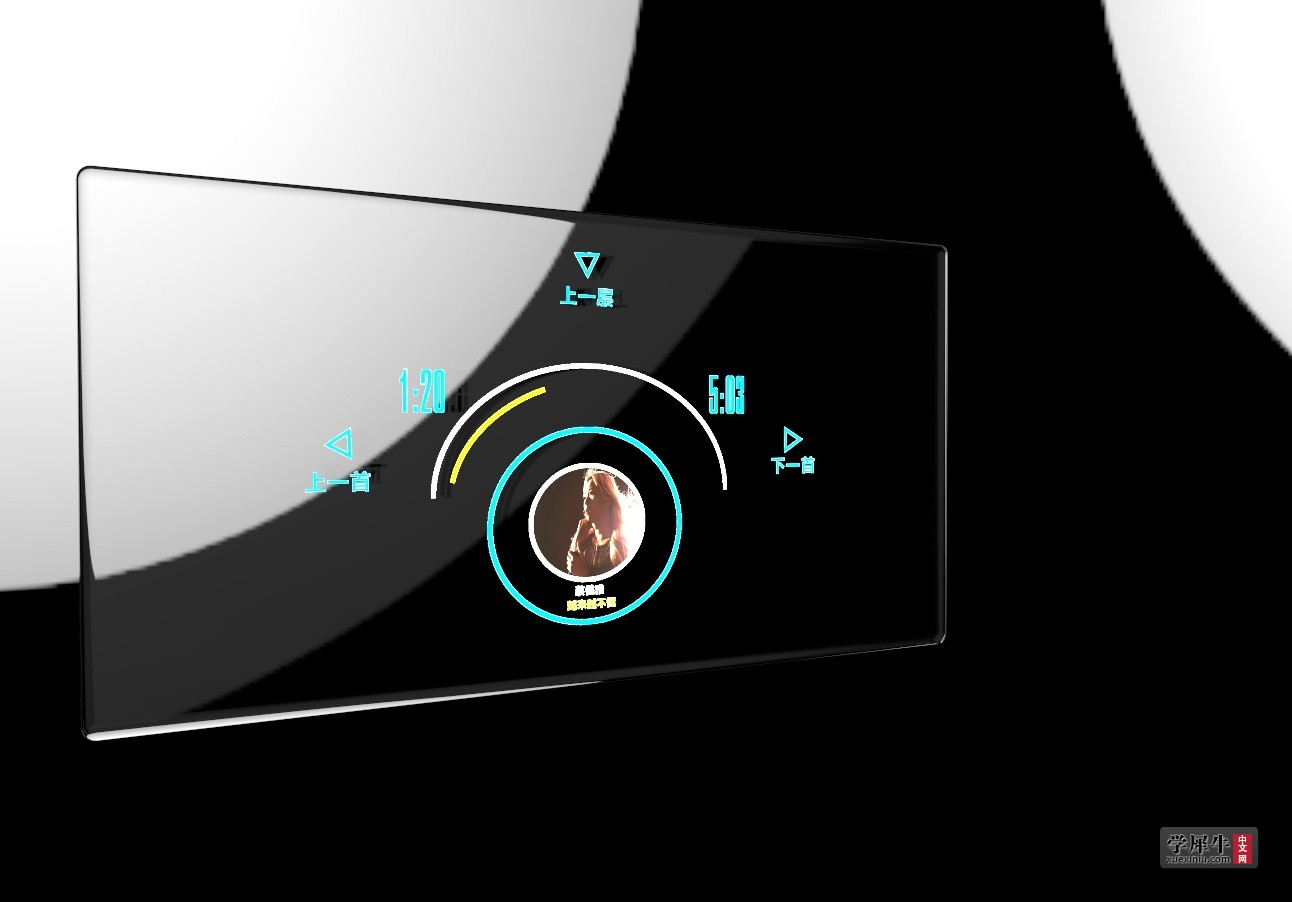

幾天沒玩就忘了怎貼了呵呵呵 ks6的堆疊功能還不會先用老方法

frank_gt2 · | 发表于 2016-3-9 23:39:25

做完才發覺大俠您這東西有點超現實喔 ~透明的發光液晶別說量產連開發都沒看過

hadaxio · | 发表于 2016-3-10 10:30:53

frank_gt2 发表于 2016-3-9 22:49
幾天沒玩就忘了怎貼了呵呵呵 ks6的堆疊功能還不會先用老方法

这个效果很好啊！ks6我也没用过，因为一直破解不了，渲染出来有水印。什么老方法啊？我这会儿是在玻璃表面又加了个平面，贴图不贴在玻璃上贴在那个平面上，比原来好了点，但还是有重影 QQ图片20160310103050.png

hadaxio · | 发表于 2016-3-10 10:31:56

frank_gt2 发表于 2016-3-9 23:39
做完才發覺大俠您這東西有點超現實喔 ~透明的發光液晶別說量產連開發都沒看過 ...

哈哈，不超现实咯，今年我们公司就能做出这款产品了。

frank_gt2 · | 发表于 2016-3-10 10:37:10

hadaxio 发表于 2016-3-10 10:31
哈哈，不超现实咯，今年我们公司就能做出这款产品了。

是我太孤陋苦寡聞了嗎? 發光液晶可以做成透明的?這個厲害~不是HID(抬頭顯示)喔

hadaxio · | 发表于 2016-3-10 10:40:35

小宇很厉害发表于 2016-3-9 19:59
别用标签，直接贴色彩贴图（6.1.72是色彩，旧版似乎应该是漫反射）上图是现成的玻璃材质加了个贴图，参 ...

多谢赐教！我用的是KS5.3，就是颜色贴图，参数改变不改变都是有严重的重影。你说的发光效果我明白了，但是重影我还是搞不定

hadaxio · | 发表于 2016-3-10 10:43:49

frank_gt2 发表于 2016-3-10 10:37
是我太孤陋苦寡聞了嗎? 發光液晶可以做成透明的?這個厲害~不是HID(抬頭顯示)喔 ...

嗯，国内有些厂家就已经可以做到了，只不过实现成本很高，一个模具千把万。

frank_gt2 · | 发表于 2016-3-10 10:48:00

你說的應該是透明彩色液晶吧? 能發光真的沒看過也沒見過國外發表過

frank_gt2 · | 发表于 2016-3-10 10:50:58

hadaxio 发表于 2016-3-10 10:30
这个效果很好啊！ks6我也没用过，因为一直破解不了，渲染出来有水印。什么老方法啊？我这会儿是在玻璃表 ...

就是另外用平面發光材質貼圖加遮罩

小宇很厉害 · | 发表于 2016-3-10 14:14:21

frank_gt2 发表于 2016-3-10 10:48
你說的應該是透明彩色液晶吧? 能發光真的沒看過也沒見過國外發表過

frank兄，其实这种屏幕几年前就有概念样品了，当时似乎就能做出来（而且好像还有种软塑材质可弯折的）
我记得有款PC显示器就是这样的，但是并不好用（毕竟透明能看到后面所以你懂的）而且很贵

frank_gt2 · | 发表于 2016-3-10 14:54:46

小宇很厉害发表于 2016-3-10 14:14
frank兄，其实这种屏幕几年前就有概念样品了，当时似乎就能做出来（而且好像还有种软塑材质可弯折的）
我 ...

那個早有了我知道 2012年就有雙色機出現了光線是用傳導的並非自己發光或許現在已經突破了也說不定呵呵

Msless · | 发表于 2016-3-10 20:49:36

frank_gt2 发表于 2016-3-10 10:50
就是另外用平面發光材質貼圖加遮罩

加遮罩是什么意思呢

frank_gt2 · | 发表于 2016-3-11 04:52:16

frank_gt2 发表于 2016-3-9 22:49
幾天沒玩就忘了怎貼了呵呵呵 ks6的堆疊功能還不會先用老方法

把曲面移到玻璃板中間或後面就不會重影了

frank_gt2 · | 发表于 2016-3-11 07:35:44

本帖最后由 frank_gt2 于 2016-3-11 07:37 编辑

Msless 发表于 2016-3-10 20:49
加遮罩是什么意思呢

大概就是這樣子

Msless · | 发表于 2016-3-11 10:02:52

frank_gt2 发表于 2016-3-11 07:35
大概就是這樣子

谢谢~

hadaxio · | 发表于 2016-3-11 14:45:50

xiaobuding0543 发表于 2016-3-11 12:00
看大家讨论的这么激烈，我也来说下我的思路。源文件已经上传，需要的可以参考：1 把楼主的色彩贴图处理成一 ...

太牛叉了，我马上去搞一下看看！

帝豪 · | 发表于 2016-3-12 08:28:49

犀牛的VR 可以调混合材质吗？

frank_gt2 · | 发表于 2016-3-12 15:10:09

帝豪发表于 2016-3-12 08:28
犀牛的VR 可以调混合材质吗？

很早以前就可以了

Msless · | 发表于 2016-3-12 18:00:43

FRANK的方法亲测可行

take · | 发表于 2016-3-12 23:28:19

xiaobuding0543 发表于 2016-3-11 12:00
看大家讨论的这么激烈，我也来说下我的思路。源文件已经上传，需要的可以参考：1 把楼主的色彩贴图处理成一 ...

顶你！！！

frank_gt2 · | 发表于 2016-3-13 18:59:39

本帖最后由 frank_gt2 于 2016-3-13 19:41 编辑

Msless 发表于 2016-3-12 18:00
FRANK的方法亲测可行

以前在試的時候老是按錯終於搞對了這樣就不須另外一張貼圖直接把標籤貼到前面的曲面就可以

如果影像有影像反射問題就把曲面炸開前面單獨貼就可以解決
-----------------------------------------------------------------------------
經實驗上述方法無法解決 ~請忽略

Msless · | 发表于 2016-3-14 11:17:44

frank_gt2 发表于 2016-3-13 18:59
以前在試的時候老是按錯終於搞對了這樣就不須另外一張貼圖直接把標籤貼到前面的曲面就可以

如果影像 ...

我那个不是用KS6弄的。然后你说的經實驗上述方法無法解決 ~請忽略啥阿？？？我那个效果不是也没有重影吗？？？？

hadaxio · | 发表于 2016-3-14 11:40:14

frank_gt2 发表于 2016-3-11 07:35
大概就是這樣子

这个效果是最好的了

frank_gt2 · | 发表于 2016-3-14 12:49:11

本帖最后由 frank_gt2 于 2016-3-14 12:55 编辑

Msless 发表于 2016-3-14 11:17
我那个不是用KS6弄的。然后你说的經實驗上述方法無法解決 ~請忽略啥阿？？？我那个效果不是也没 ...

在說的是我後面帖子上的新法(炸開後貼圖)無效請忽略

hadaxio · | 发表于 2016-3-14 18:09:28

本帖最后由 hadaxio 于 2016-3-14 18:10 编辑

frank_gt2 发表于 2016-3-11 07:35
大概就是這樣子

用这个方法弄了一下，还是有重影啊，标签贴图设成自发光，试过了。直接纹理贴图，黑白图片做透明度贴图也试过了，玻璃的折射率也调了，就是去不掉重影 QQ图片20160314180958.jpg
