【转】深大补面教程

来源：http://bbs.rhino3d.asia/thread-23961-1-15.html

这里是原文件， 未命名2.rar (117.25 KB, 下载次数: 63)

2016-3-22 18:01 上传

点击文件名下载附件

======这里是深大的教程===========

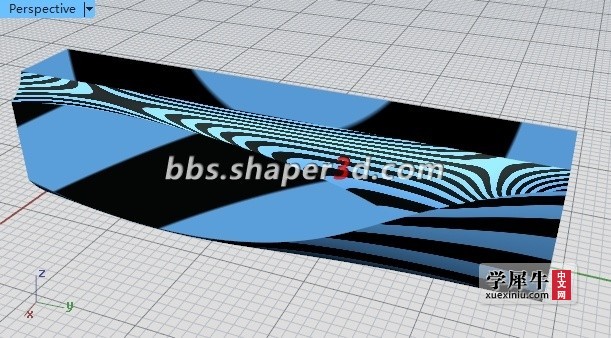

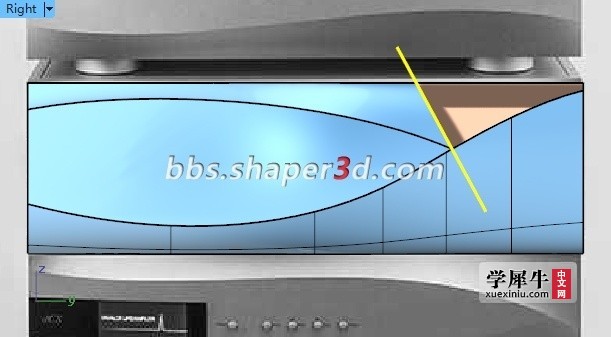

首先，你的模型拆面的思路并没有问题。 但是我检查你的模型之后，发现曲面的品质并不好。 如下图中标记的区域，曲面的控制点是“跳”的，因为要涉及到后续曲面之间的衔接，所以这样控制点的波动会影响到旁边与它衔接的曲面。 我建议，这里用一张完整的面，一般情况下，一张整面的内部光顺程度会高于几张面去拼接，也不需要花时间去处理面之间的连续性，如下图所示： 最后开启控制点查看下，控制点排布不要有太大的波动就行。 你所指有问题的地方应该是下图中所示区域，控制点也是“跳”的，因此总是感觉不是很好，但这个绝不仅仅是这块面的问题，因为旁边的曲面给它造成的衔接“趋势”并不是很好； 当然，以你目前的分面方式完全可以做好，你也可以按照下面的步骤尝试看看： 最后，如果你还要稍微纠结下，看下面的曲面结构线，歪歪扭扭，这样简单的曲面应该尽量做到“工整”； 修改后的效果： 参考模型 修改.3dm (367.04 KB, 下载次数: 21) 2016-3-22 18:03 上传 点击文件名下载附件 ===============楼主的提问==================== 感谢深蓝兄的解答 · 还有这个面为什么要斜着分割·深大能指点一二吗？ ==========深大的回复=========== 我不确定你有没有在我上传的模型的基础上尝试过不修剪去拼接曲面，在这个模型上也完全没问题的! 我修剪只是借助你这个例子提供一种常用的解决方法，但之前我没有解释原因，我希望能够给你一些启发： 假如，曲面相邻的两个边分别要与周围曲面做衔接的时候，如果衔接好1，2出问题了，衔接好2，1又出问题了，这种情况我想你应该遇到过。 这个时候你应该考虑对它的周边“环境”做修改，例如下图中，1与2的夹角如果太过尖锐，通常就会出现我以上所说的问题，如果你是处理以上问题的高手，也能完全将这里处理的很好。 如果你是新手，就要学会将这个问题避开，需要做修剪之类的操作，为的是让新生成的曲面角落不要太过尖锐，这样既方便衔接，整个曲面造型的品质也会比较理想。 不要一味的去追求在造型中用非修剪Single-Span曲面的拼接，特别是你对曲面把控能力还不是很好的时候。 最后，在你的这个例子中，2处的连续性本来就是G0；1与2的夹角也不是很尖锐，所以没必要修剪。 不过还是希望我码的这堆文字能够帮助到你处理以后类似的问题。

看到好的东西忍不住的转载了，要是有版权的问题，请及时告知下。:$

确实好东西，收藏

dcs.....:lol

好人呀，谢谢
