【转】怎样快速画高质量的曲线

来源：bbs.rhino3d.asia
作者：江湖一盏灯
========================

高质量曲线的创建要素

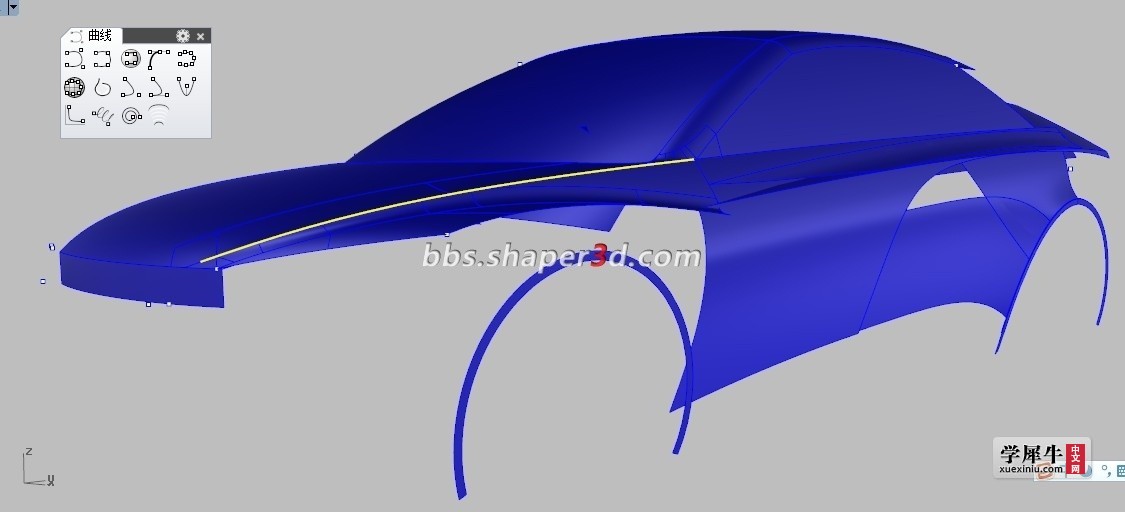

    一，曲线必须是最简曲线，即1-SPAN曲线，类如3阶曲线只有四个顶点，4阶5个顶点，以此类推。如下图。

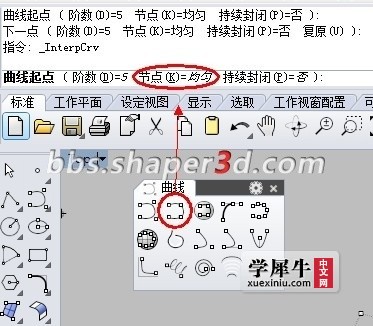

那么我们应该怎样快速绘制最简线，用什么工具，如何设置？下图给出设置。



二，快速创建实时工作平面的重要性，曲线的维度直接关系曲线的质量，也制约着曲面的质量，这点我之前有发帖讲述。下面两幅图中黄色曲线，看起来非常像3维空间曲线，其实它是平面曲线。好处是线条的张力会最大化，不会有曲率上的波动。

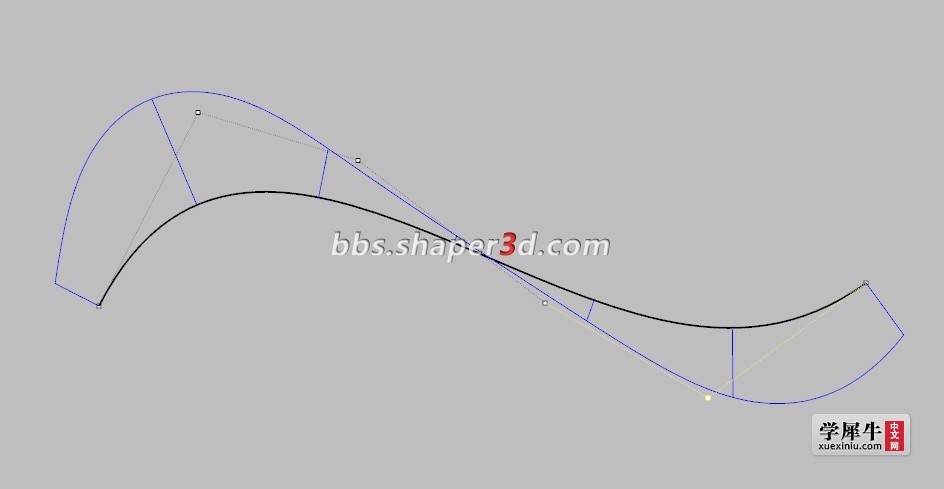

下面看一下2D曲线和3D曲线的本质差别，下图是2D曲线的曲率梳检测。第二幅图中发现这根曲线没有3维空间上的波动，是平整的。

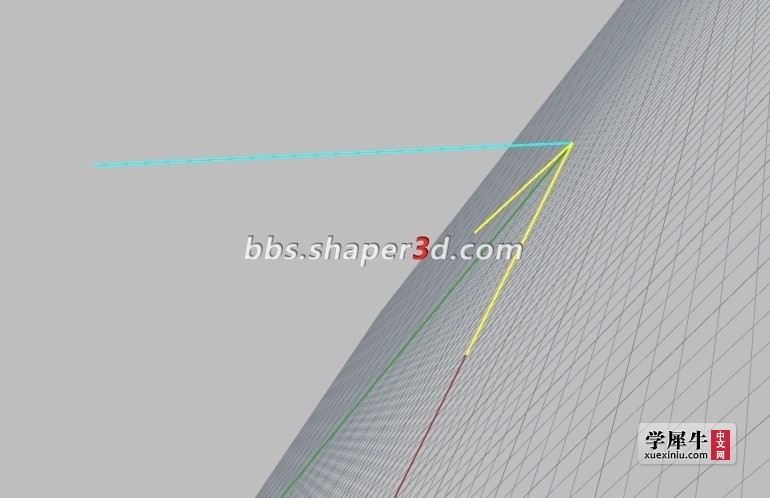

下图是我用上图中的曲线稍微的调整了一下两个控制点，使其变成3D曲线，发现第二幅图中不能摆平了，曲率梳像鳗鱼的鳍一样扭动起来，从第一幅图看跟上图并无差别。


我们拿汽车的美观性和流体力学来说，没有多余波动的曲线更有冲击感，线条更遒劲。对于空气导流也更顺畅，能有效抑制涡流，减少风阻。所以最高质量的曲线需要依附于工作平面创建和调整！

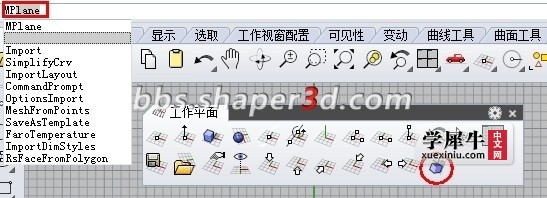

三，如何快速的创建实时工作平面,在命令行输入MP,出现MPlane命令，可理解可移动的活动的平面，如图。

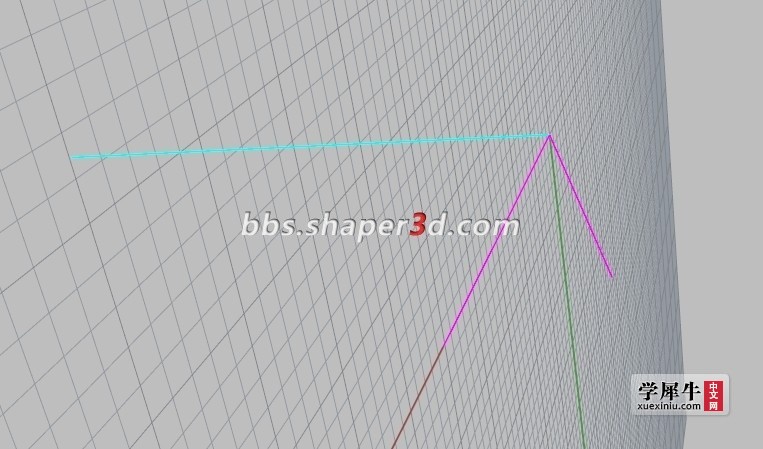

命令执行后点附加》选中一个物体并指定三点》点击 更新》确定。即可。还有一个根据物体设置平面的工具，不需要指定三点坐标即可设置平面，不过该命令不具备自动更新的功能，后面再说。好，我们看一下这个工具到底是什么，如下图可见，我将红色线段设置为工作平面，只要红色线段改变，工作平面随之发生变化。

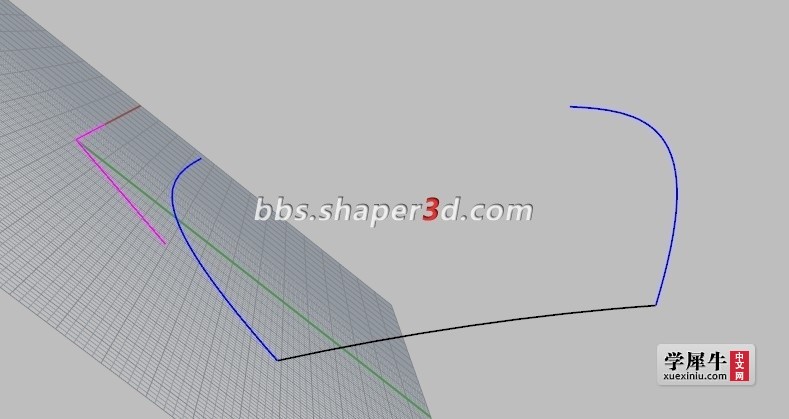

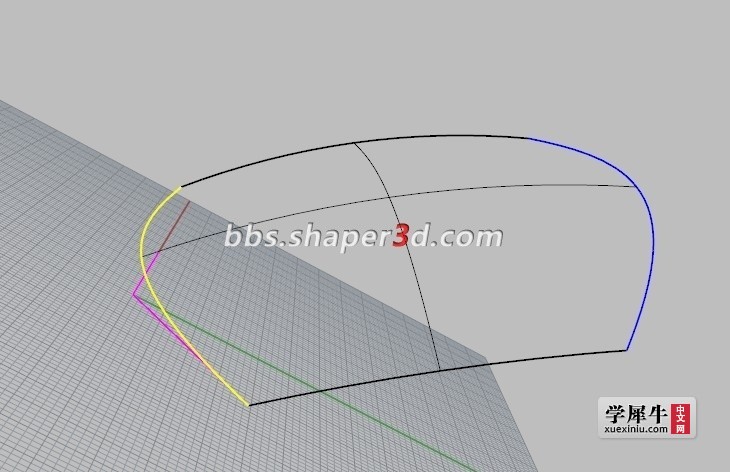

我们来个例子，结合RHINO中最好用的曲面命令，也是我使用率最高的（没有之一）工具，Sweep2。支持最简面和历史记录是很有技术含量的工具。我在生成的平面上画一条曲线，然后镜像，在两线之间画路径，然后使用Sweep2,当我改变工作平面，并确保曲线也吸附于平面时，曲面也会更新（不支持自动吸附）

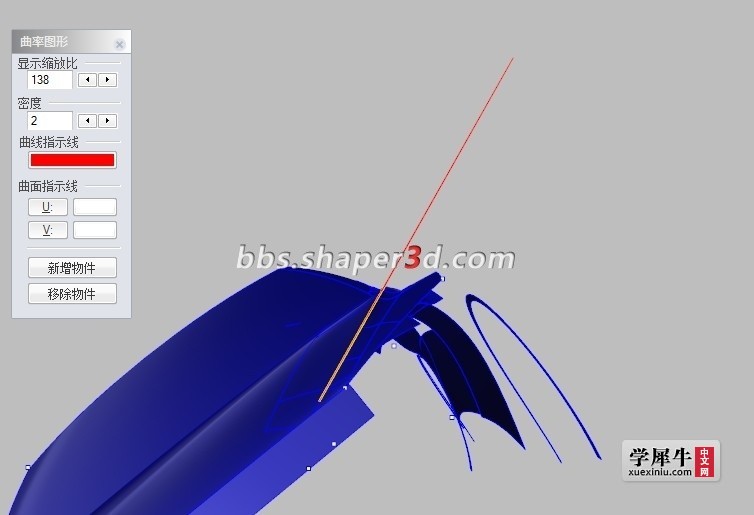

曲线吸附平面工具，选Z坐标，及工作平面，高度值输入0.这样曲线就吸附到更新后的平面上。

可能有人会觉得麻烦一点，要做严谨一点的高级曲面，基础习惯要有。而且只要设置好快捷键，这些操作都是下意识，随手就来的。
