请教如何用grasshopper获得两条曲线的中线

如题，
小弟刚刚借出RHINO和grasshopper，哪位大神能给点思路或者指点一下最好，如何用grasshopper画出两条曲线的中线呢，两条已知曲线可以是相交的也可以是平行的，谢谢了。

另外就是能不能谈谈你们的grasshopper之初是怎么学习的，刚接触，一点学习的思路都没有，不知从何下手，脑子里一片空白啊。


PS：刚才有一个同样的帖子是我发错位置了，不好意思，没找到在哪删帖，[s:119]

第一个问题可以使用Tween Curve ，第二个问题你可以去grasshopper3D论坛下载教程。

筑梦NARUTO 发表于 2016-6-10 08:47
第一个问题可以使用Tween Curve ，第二个问题你可以去grasshopper3D论坛下载教程。 ...

Tween Curve？这个是什么运算器？没找到啊？能给个图形的截图或者位置吗？
非常感谢你的回到，还是心不静啊，自己想着要先从了解运算器入手，起码要知道都有哪些运算器，基础的都能干嘛，可是看着看着就着急了，哎~~~~

zk16517174 发表于 2016-6-10 09:41
Tween Curve？这个是什么运算器？没找到啊？能给个图形的截图或者位置吗？
非常感谢你的回到，还是心不静 ...

你左键空白处双击 然后输入tween curve就出来了 然后ctrl+alt+左键点(按住不松手)这个tween crv 就会找到它是从哪里出来的
另外我觉得一个一个运算器的看 这方法什么用都没有
就像一个人把小学到大学所有数学公式都看一遍 还没到看到初中 一年级的就忘了吧...
我个人的建议是 你不如从学着做简单的东西开始(现在视频教程多的是) 然后自己慢慢发现各种各样的逻辑
有些运算器我几年间用过不到10次 还有些可能完全没用过 (关于这点我觉得完全无所谓)
但若是不懂某个东西背后的逻辑是什么 即使具备了所有手段也做不出来吧


这个真没有啊？是我插件下载的不够吗？

你用的什么版本啊 curve-spline第二组最后一个 你看看有么

222

就是这样的，

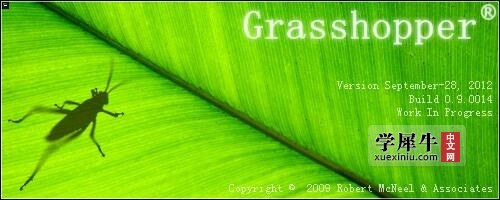

gh下载的版本是0.9.0076，但是安装完进入GH显示的是0.9.0014，这哪个是对的啊？
rhino是5.0 64位的5.12.50810.13095

rinkerrinker 发表于 2016-6-13 17:15
你用的什么版本啊 curve-spline第二组最后一个 你看看有么

非常感谢，我后来又重新在网上下载了一个最新版本的RHINO，然后重新安装0.9.0076版的GH终于在你说的那个位置找到了这个指令，谢谢谢谢！

zk16517174 发表于 2016-6-17 08:49
非常感谢，我后来又重新在网上下载了一个最新版本的RHINO，然后重新安装0.9.0076版的GH终于在你说的那个 ...

不谢 另外补充一个 如果你说的中线是任意点到两条线距离想等 tween curve不总是两条曲线中线  极端情况下 完全不是 小心哦

rinkerrinker 发表于 2016-6-17 21:56
不谢 另外补充一个 如果你说的中线是任意点到两条线距离想等 tween curve不总是两条曲线中线  极端情况下 ...

确实是，我画了两条线然后用这个电池得出的就是一条奇怪的线，并不是中线，这个中线是怎么计算出来的，tween curve的工作原理没搞懂啊，不知道明白原理之后能不能调整过来
我重塑了一下曲线，把控制点减少了，不知道是不是跟这个有关系

所以其实你想要的那个东西应该叫medial axis 视你的边界曲线而定 它不一定总是一条只有两个端点的曲线
最简单的方法 把两条曲线拆成等量的点 用这些点做2d voronoi
关于那个tween curve其实是先连接两条曲线的control pts生成一批线段 取这些线段的中点作为control pts生成一条新曲线
tweencurve.gh (18.67 KB, 下载次数: 18)

2016-6-20 14:20 上传

点击文件名下载附件

好复杂:L我消化消化
你觉得C语言对GH建模有帮助吗？突然觉得GH是C的一种表现形式，很多GH的建模概念是需要用C的思维逻辑来建立的
