这种曲面急需大神的求助~

hill5188

请问这种切割面怎么建模？

看不太懂线的走向，完全没有思路:(
希望各位大神给点详细的思路~
如果有教程最好了

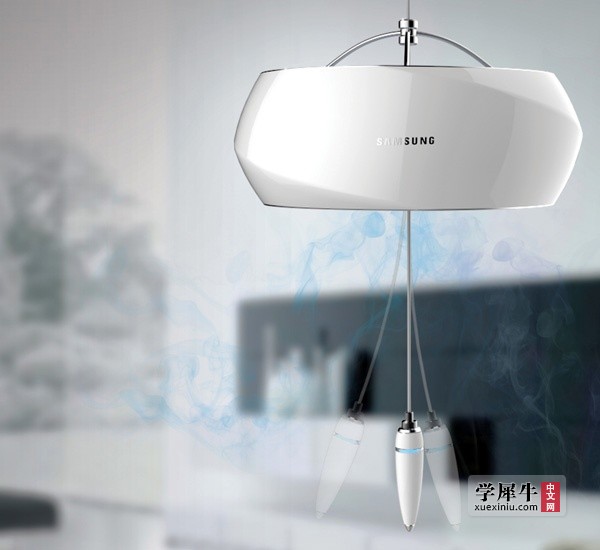

如下图

1

2

3

跪谢大神的详细指点~~~

hill5188 · | 发表于 2016-9-8 10:24:17

oliver930 发表于 2016-9-8 19:59
大神有什么办法吗？求教~

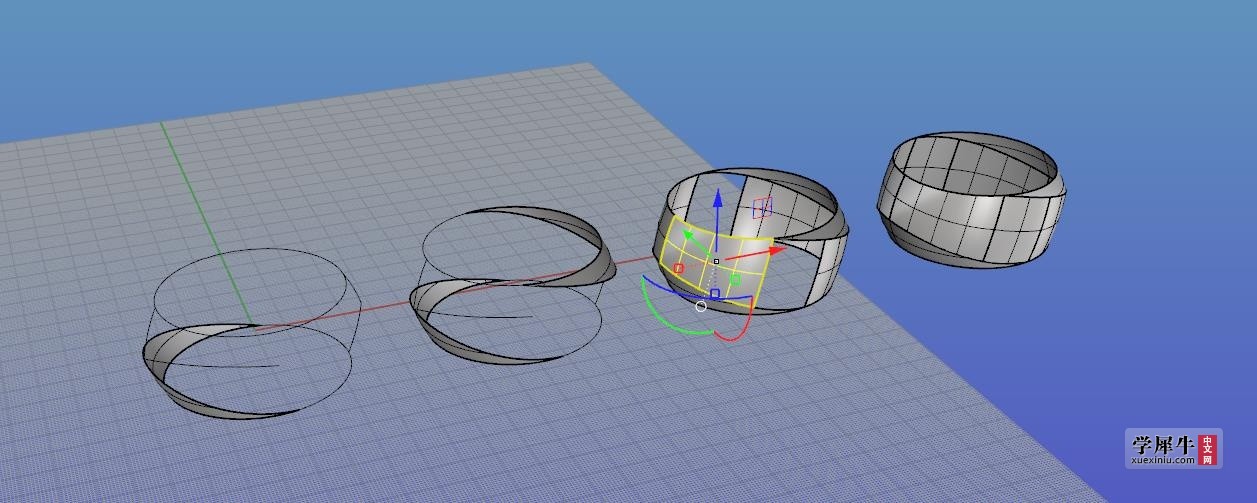

看图说话：

DZ.3dm (156.43 KB, 下载次数: 10, 售价: 1 个大洋)

pale9blue · | 发表于 2016-9-8 11:57:58

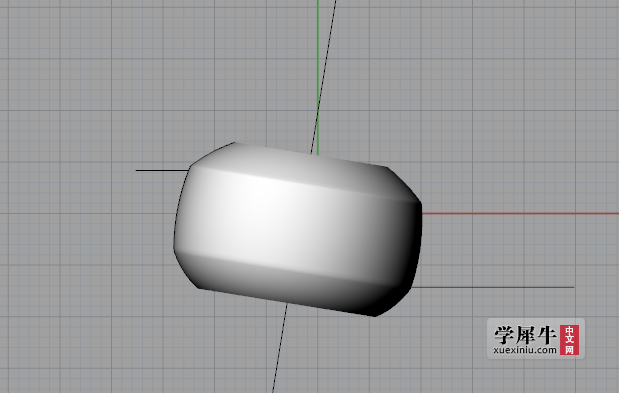

如果我没理解错的话你问的是外壳怎么建模是吗
看图应该能看懂吧就是简单的旋转之后切割一下

oliver930 · | 发表于 2016-9-8 15:00:46

pale9blue 发表于 2016-9-8 11:57
如果我没理解错的话你问的是外壳怎么建模是吗
看图应该能看懂吧就是简单的旋转之后切割一下

为什么我看第一张图懂了，然后弟2、3张就蒙圈了:L
请问你切割的是两个对角的面吗？
之后的面改怎么补？

苏明工业设计 · | 发表于 2016-9-8 15:57:50

模型很简单，把图片导入犀牛，描边划线，生成模型，最后渲染出图。

曾清华 · | 发表于 2016-9-8 16:16:11

oliver930 发表于 2016-9-8 15:00
为什么我看第一张图懂了，然后弟2、3张就蒙圈了
请问你切割的是两个对角的面吗？
之后的面改怎么补？ ...

我看懂了

hill5188 · | 发表于 2016-9-8 17:04:49

pale9blue 发表于 2016-9-8 11:57
如果我没理解错的话你问的是外壳怎么建模是吗
看图应该能看懂吧就是简单的旋转之后切割一下

你这方法是简单，但有一个问题是上下开口就不是正圆形了

oliver930 · | 发表于 2016-9-8 19:59:51

hill5188 发表于 2016-9-8 17:04
你这方法是简单，但有一个问题是上下开口就不是正圆形了

大神有什么办法吗？求教~

oliver930 · | 发表于 2016-9-9 09:26:14

hill5188 发表于 2016-9-9 08:28
看图说话：

大神你的曲面都是用什么命令做的？

hill5188 · | 发表于 2016-9-9 09:39:35

主要旋转、两轨、

还要用线剪切旋转曲面，边缘打断，曲面衔接等命令

这都是些基础的东西

oliver930 · | 发表于 2016-9-9 10:47:14

hill5188 发表于 2016-9-9 09:39
主要旋转、两轨、

还要用线剪切旋转曲面，边缘打断，曲面衔接等命令

第二步到第三步的曲面是不是要把圆打断，分割边缘，然后用双轨做出来的？

hill5188 · | 发表于 2016-9-9 12:00:33

oliver930 发表于 2016-9-9 10:47
第二步到第三步的曲面是不是要把圆打断，分割边缘，然后用双轨做出来的？ ...

是的

hill5188 · | 发表于 2016-9-9 12:01:40

oliver930 发表于 2016-9-9 10:47
第二步到第三步的曲面是不是要把圆打断，分割边缘，然后用双轨做出来的？ ...

是的

hill5188 · | 发表于 2016-9-9 12:02:37

oliver930 发表于 2016-9-9 10:47
第二步到第三步的曲面是不是要把圆打断，分割边缘，然后用双轨做出来的？ ...

是的

hill5188 · | 发表于 2016-9-9 12:07:18

由于参考图产品侧后背不能显示曲面走向，还有一种特例我也做了一下，供参考

DZ2.3dm (82.81 KB, 下载次数: 4)

oliver930 · | 发表于 2016-9-9 12:24:13

hill5188 发表于 2016-9-9 12:02
是的

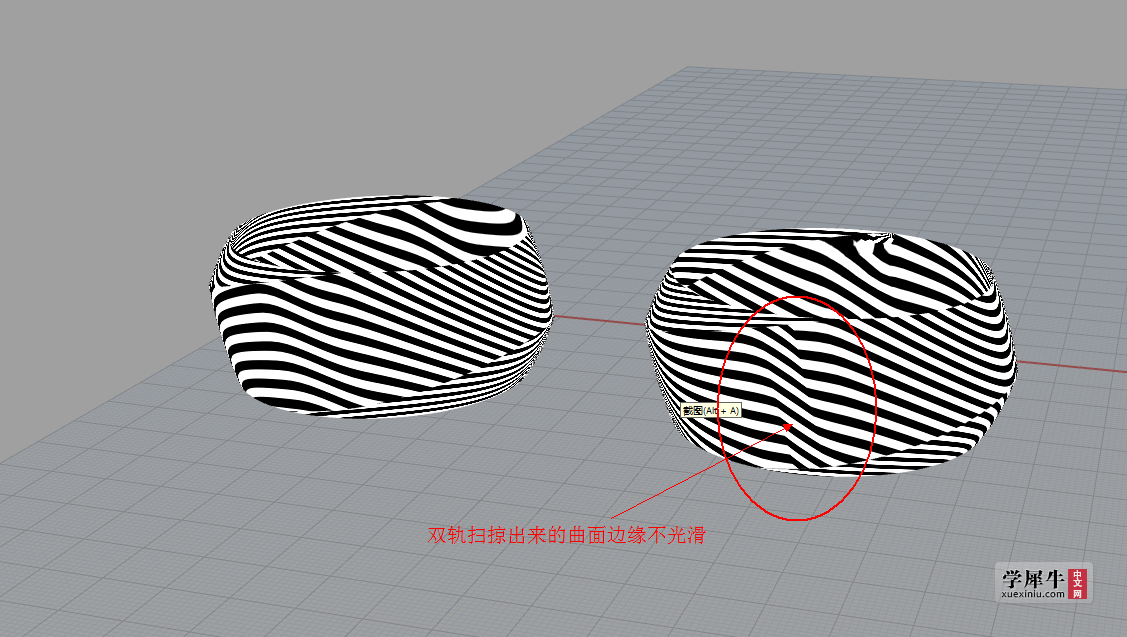

第三步到第四步最后的曲面，我用了网格建立曲面和双轨扫掠两种方法，可是都没达到你的曲面那么光滑~请问你的方法是什么？

如图：旁边对比那个是你做的

hill5188 · | 发表于 2016-9-9 12:46:45

要学会使用用曲面衔接命令

oliver930 · | 发表于 2016-9-9 13:20:18

hill5188 发表于 2016-9-9 12:46
要学会使用用曲面衔接命令

我懂了！！以前基本没怎么用曲面衔接这个命令，自己看了解释摸索着就衔接好了

大神，特例那个有点像螺旋线的走向，可是我不明白那不规则的曲线是怎么出来的？

hill5188 · | 发表于 2016-9-9 14:04:49

oliver930 发表于 2016-9-9 13:20
我懂了！！以前基本没怎么用曲面衔接这个命令，自己看了解释摸索着就衔接好了
大神，特例那个 ...

曲线混接

hill5188 · | 发表于 2016-9-9 14:06:07

其实只是说一下我的思路与方法，你可以在此基础上做的更好

hill5188 · | 发表于 2016-9-9 14:15:45

还啰嗦一点就是，建模要养成以坐标原点为中心建构的好习惯:lol

oliver930 · | 发表于 2016-9-9 14:17:35

hill5188 发表于 2016-9-9 14:06
其实只是说一下我的思路与方法，你可以在此基础上做的更好

好的！这次真的是获益良多啊~谢谢你的耐心解答~
感觉以后建模会越来越有意思了

黑魔导1 · | 发表于 2016-9-13 19:51:13

楼主在吗，求救。问下您就是第三步骤的曲面怎么建模的，我看不懂，

oliver930 · | 发表于 2016-9-20 18:25:10

黑魔导1 发表于 2016-9-13 19:51
楼主在吗，求救。问下您就是第三步骤的曲面怎么建模的，我看不懂，

圆打断，分割边缘，然后用双轨

Arimay · | 发表于 2018-10-11 22:16:04

pale9blue 发表于 2016-9-8 11:57
如果我没理解错的话你问的是外壳怎么建模是吗
看图应该能看懂吧就是简单的旋转之后切割一下

哇好棒I

Arimay · | 发表于 2018-10-11 22:17:26

楼里的大神好棒I
