像这类珠宝造型可以考虑用TS做，你可以参考一下这帖子，跟你的模型很像
http://bbs.shaper3d.cn/thread-9592-1-1.html
另外，我按着你的图也做了一下

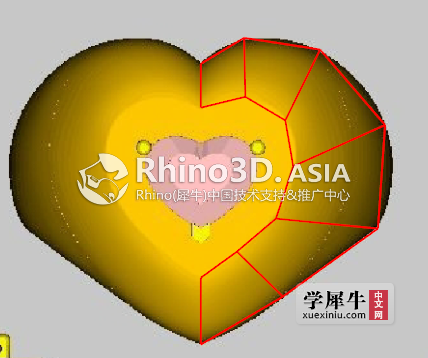

分面布线我是从这开始的，你如果有兴趣做一下的话，后续我再发步骤上来
***************************************************************************************
事隔N天后，我又来补充一下这心型指环的TS建模过程
1.首先用圆环建立起指环的基体

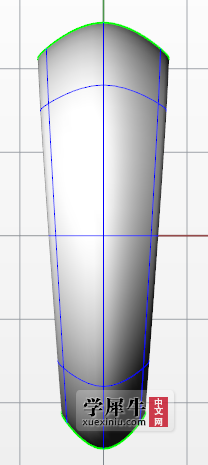

侧面外形通过调点来调整

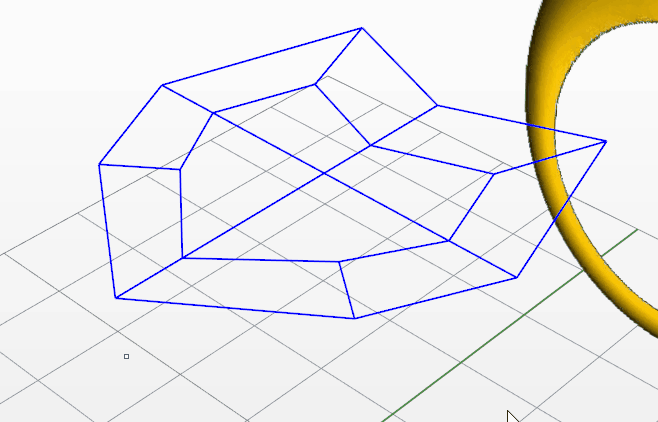

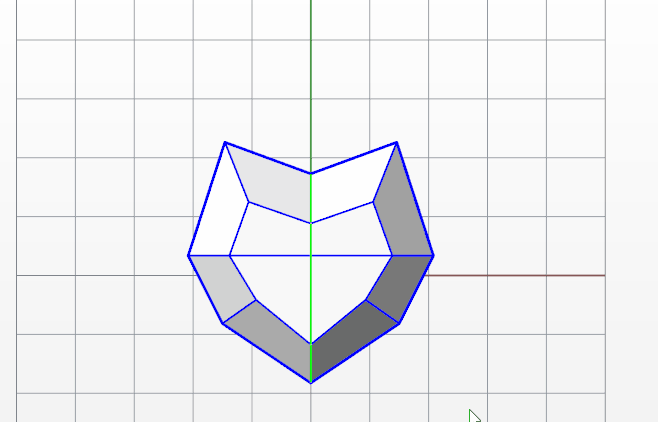

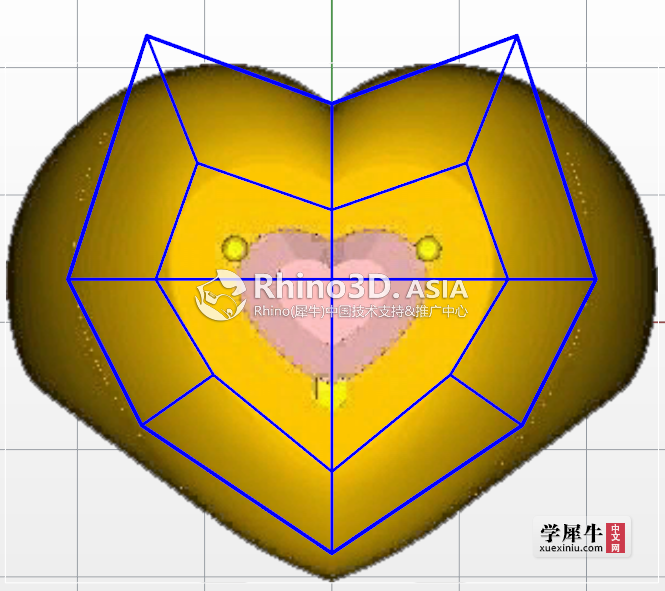

2.在顶视图内，用折线布好心型的分面,然后生成TS曲面，并拉起
3.心型的顶部是平面，而且是硬边的效果，所以用倒角指令来对心型的边缘一次性插入边，让它形成硬边

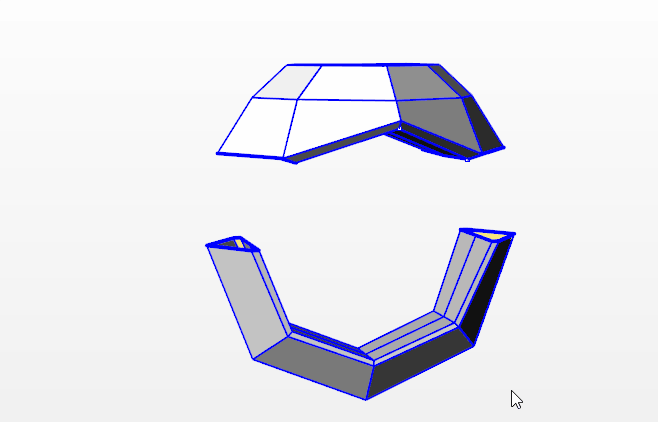

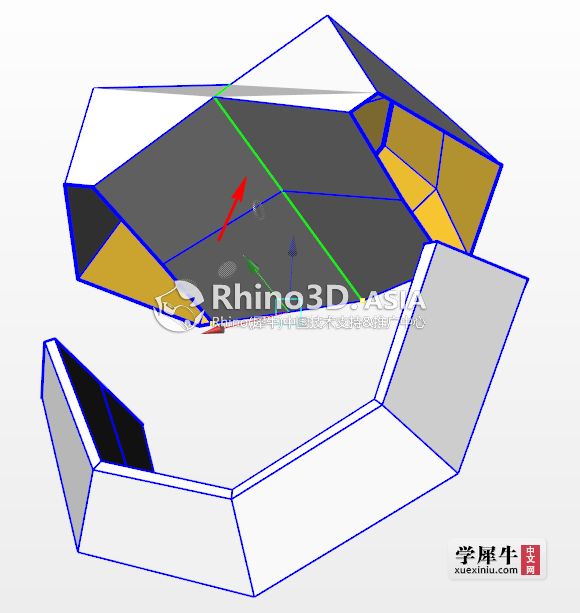

4.对刚才圆环删除一半处理，心型底部再继续挤出新的面，得到了这两部分
好，有难度的来了，如何对接起这两部分呢？半圆环是标准的圆，所以无须改动它的分面，对心形的部分进行划分面，最后能与圆环对接上。

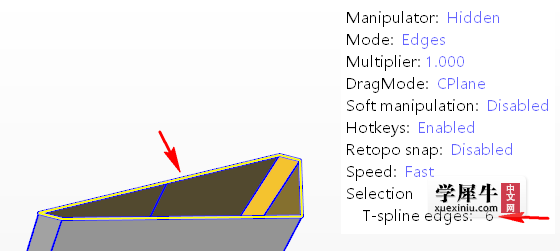

5.先检查一下圆环的边缘的边数，是6边,看以下和处理过程（gif图示）
按以上处理好之后，再将底部补成以下的状态，这时各自的边缘都是6边了

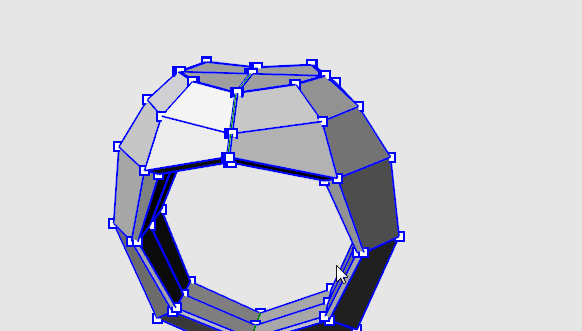

6.关闭所有镜像设定后，对两部分进行TS的桥接处理

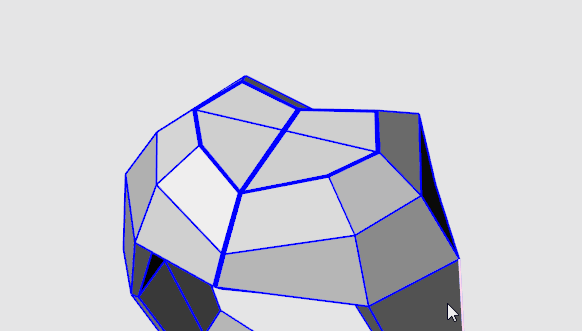

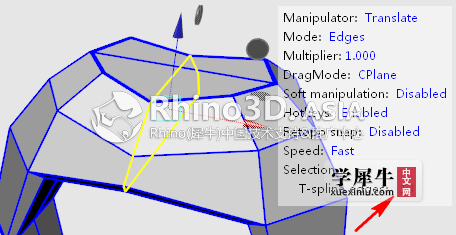

7.继续对心形的细节进行加工，对中央的13条边进行倒角，这样才可以形成尖锐的效果
倒角后进行镜像设定，方便后续操作

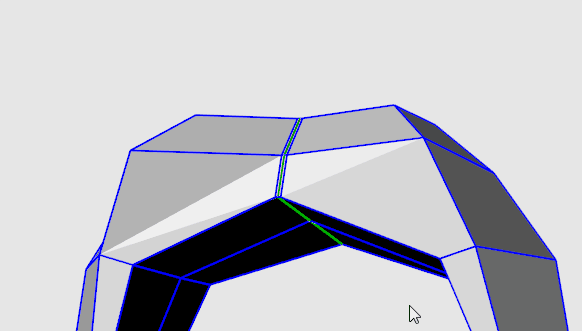

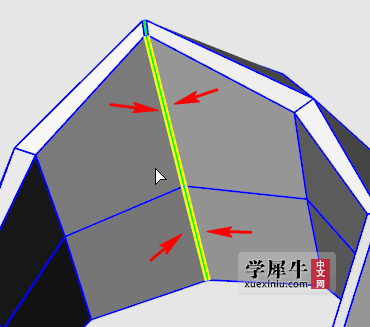

倒角后，在些边对于造型是没有用的，如底部这处的边，需要删去

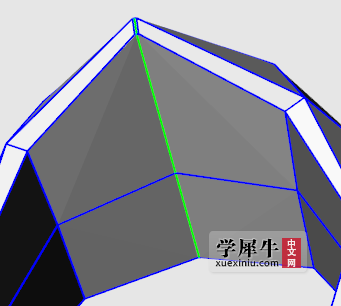

删去后

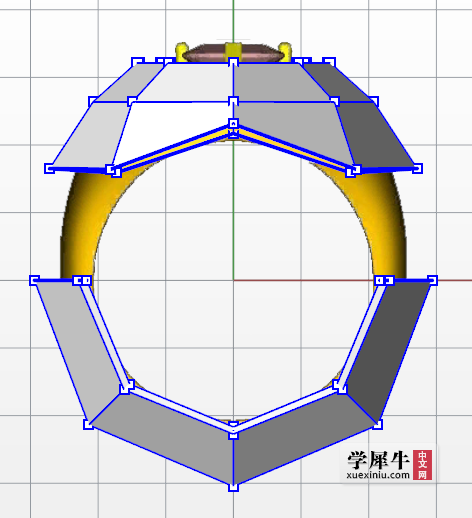

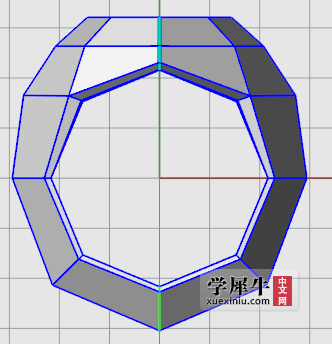

为什么要这样做？因为我们要保持指环的内圈是一个正8边形，这样在圆滑后就可以形成一个工整的圆
以下操作需要你有一定的TS操作基础才会明白

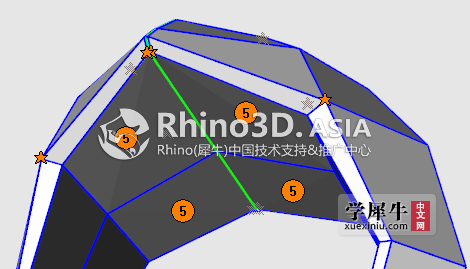

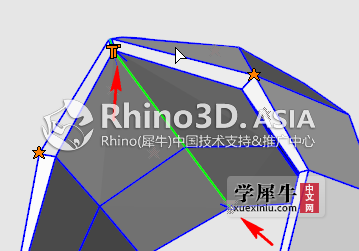

使用tsLayout指令对所有T点进行点击来转换

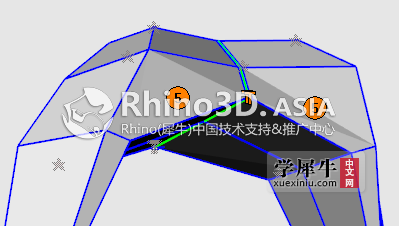

转换成星点后的效果
先处理前面的分面，以4边面的原则进行划分
然后到处理后面的分面

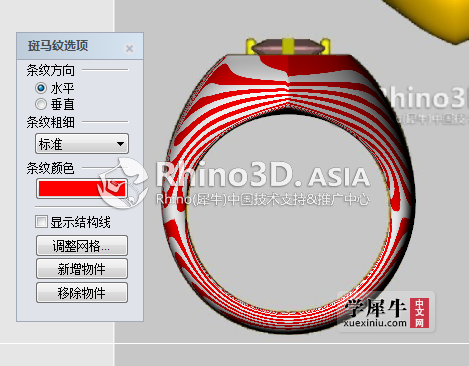

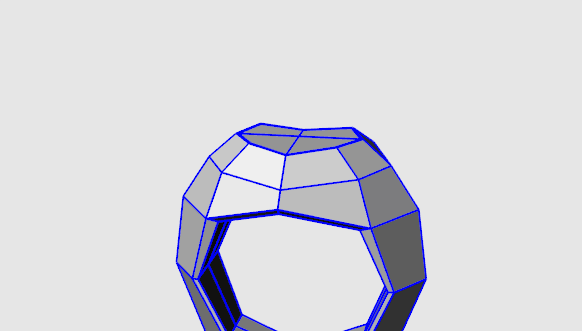

来到这里，指环已经完成了所有的分面了，调整一下造型就可以完成了。
供参考
|
