电吹风作业

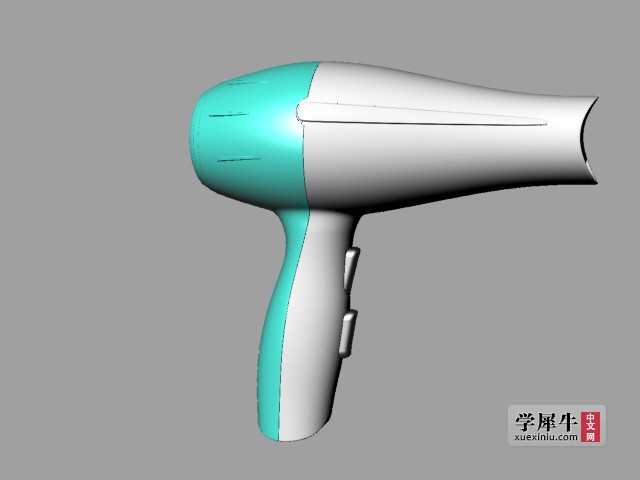

电吹风作业，遇到比较多的问题，请老师指教。
1.边沿混接的时候混界面为扭曲状，是怎么回事？通过组合边沿再混接就好了，有没有别的办法？产生的原因是什么？
2.这个电吹风作业按照颜色分左右两半，中间的分割缝是不是通过倒角出来的？如果用这种办法，那切割成左右两边后如何给它们加个厚度？我在作业的时候发现先做好风筒尾部3个突起物之后，再给风筒做曲面偏移产生厚度，但这些新产生的面没有办法组合到一起了。
3.作业的出风口按照教学视频采用先画截面线再单轨扫掠制作，发现外面效果不错，但风筒里面那端不是正圆状，与实际不符。如果用混接就做成我作业这种效果了，感觉不太对。请问老师有没有办法也做成教学视频那种效果？

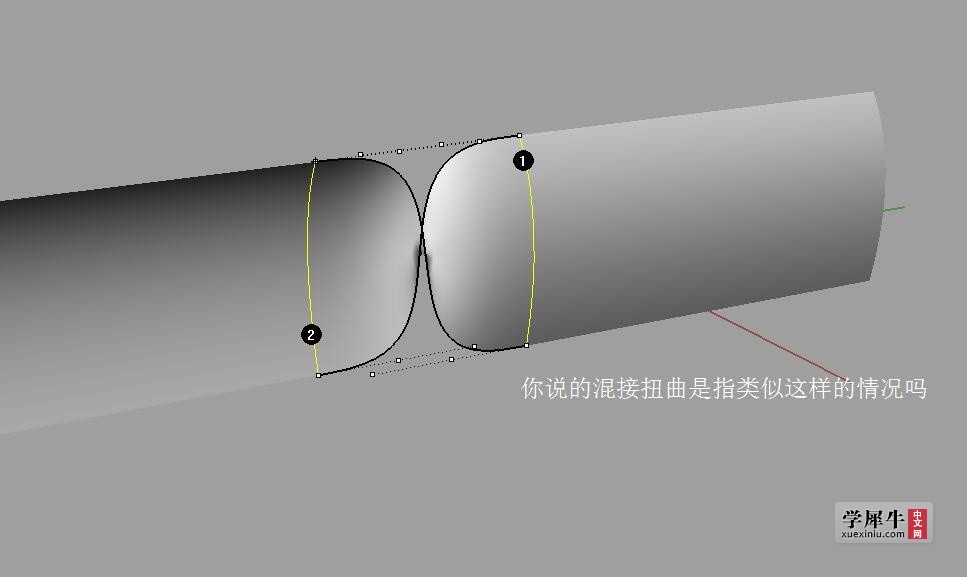

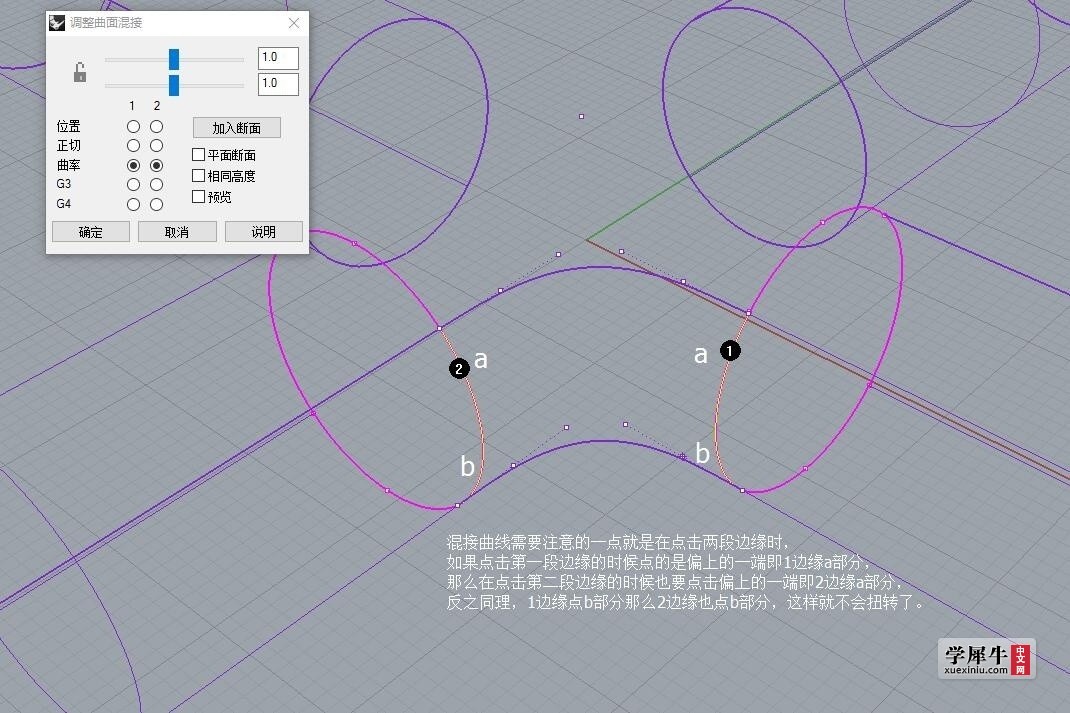

1， ，你说的混接扭曲是不是指这个问题，如果是，请参考此链接http://www.xuexiniu.com/forum.ph ... p;extra=#pid1729664，如不是，请上传该问题的模型和图片描述。

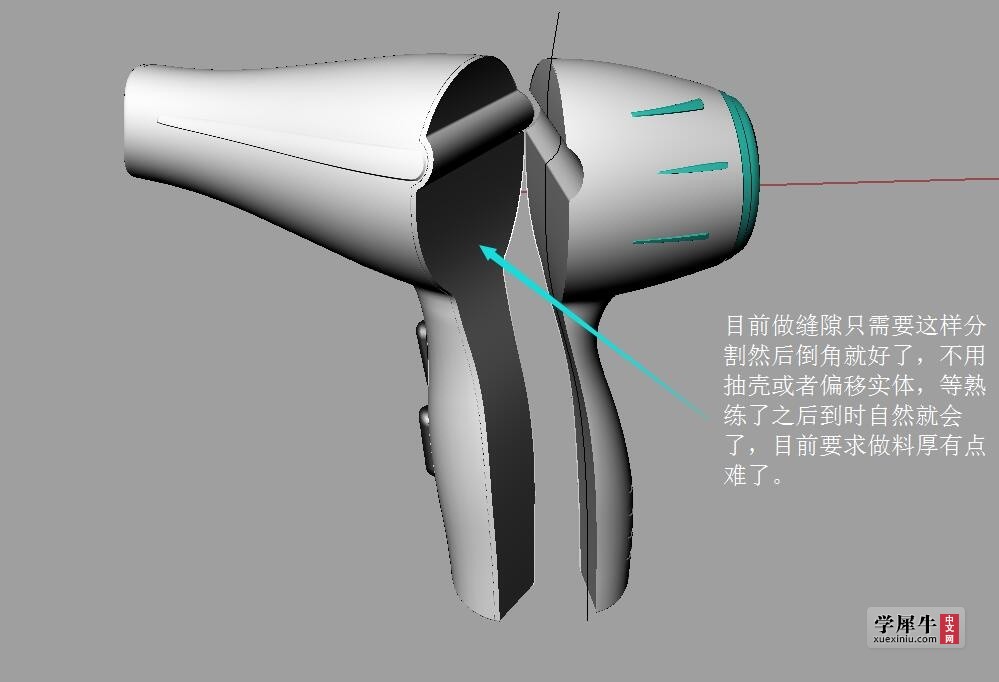

2， ，缝隙是倒角出来的，目前只需要像图中那样分割来做然后倒角即可，不用抽壳做壁厚，目前还不足以做那种更加精细的模型。
3，同样的方法做出来内部不圆是因为外壳不圆，像你那样做混接时没问题的，你也可以把外壳大面向内偏移一两个单位距离后做混接，目前不用太纠结于这种问题，目前重要的是掌握工具及使用场景。

第一条没错，就是这样的问题。有时候双规扫掠也会出现这样情况，再来扫一次又莫名其妙正常了。。

arrow39 发表于 2018-3-12 18:11
第一条没错，就是这样的问题。有时候双规扫掠也会出现这样情况，再来扫一次又莫名其妙正常了。。 ...
