摩托罗拉V70建模手记(转)

这是我第一次提笔写教程，或许只能说是心得，涉及内容较肤浅，适合初学者，平时自己实在是懒，一般只有写情书才有这么大的干劲，其中难免有误，和一些名词的错误说法，还望指正！
------------------心凌著
对我个人而言，在建模方面，首选RHINO，它的功能我就不多说了，超强，简单，快捷。你可以在很短的时间里做出令人满意的模型来，至于文件输出用IGS较为好用，既能保证导入后仍是NURBS物体，并可编辑再操作，物体，并可编辑再操作，不过JION的物体在导入MAX后会重新被分开，这点比较讨厌，在输出之前，最好将各面的法线调好，不然导入再调挺麻烦！
这部V70是我用RHINO做的，BRAZIL渲染，建?a href='http://www.kxcad.net'>：氖彼男∈保?秩竞氖?小时，而后再用PS处理一下。
上网找些资料，最好能找到正视图的，那样会在以后建模快一些，（见图1），

还有很多细节没有出来哦

不错，渲染的也很好

[s:184]感觉好难啊

1。将其导入ps，剪裁出FRONT，LEFT视图，另存。


2。打开RHINO，击活FRONT，在VIEW，backgroundbitmap,replace,选取前视图，同理，为LEFT导入背景视图。

3。下面我们将其对齐，其实方法很多，我说我的方法：在FRONT视图中，从模型顶端（最高点）径直向下（按住SHIFT）画一条直线，在LEFT视图中，用MOVE将背景图中模型高点对齐直线顶端，（此时要打开END捕捉），之后，在LEFT视图中，用SCALE点背景图末端后在用END捕捉到直线末端。由于我这个没有TOP视图，所以就没必要在那个视图上调整了！这样就对的八九不离十了，当然还要再细调一下。（见图2）

先观察V70，心理有个建模的着手点，如果是复杂的模型这步尤为重要，盲目上手将会遇到相当的困难，它分上下两部分，暂命名为上旋盖，下机身。下机身相对简单的多，
1，先画一个矩形和圆，至于用什么类型的矩形和圆并不重要，只要大致得框出长和宽就OK，（如图3）

接下来用fillet，点击圆和矩形相交处，使其看起来和背景图相符（如图4），

接下来用fillet，点击圆和矩形相交处，使其看起来和背景图相符（如图4），

在用match工具将各段线匹配并真正的结合起来。（见图5），

（它和JION不一样，它不能在被EXPLODE，因为他是single spline，用它extrude后的面是single surfaces,这样有利于我们TRIM，或SPLINE，而用JION的面或线，在遇到减切（trim），又恰好经过接缝处，会被分开成多个面，容易造成困难，所以我觉得能MATCH的尽量MATCH，（不过用revolve生成的面，要减切或分离最好避开接缝！！！）

3，接下来选取刚才画好的曲线，EXTRUDE STRAIGHT,CAP.（见图6）

4,就象描红一样，依背景图在FRONT视图上画上各按钮的轮廓线，rebulid上表面，使按钮的轮廓线能与UV线交叉！然后SPLINE上表面，（见图7），

5，隐藏按钮表面。
6，surface,extrude straight,依次选取各按钮边缘线，向后挤压，（见图8）。

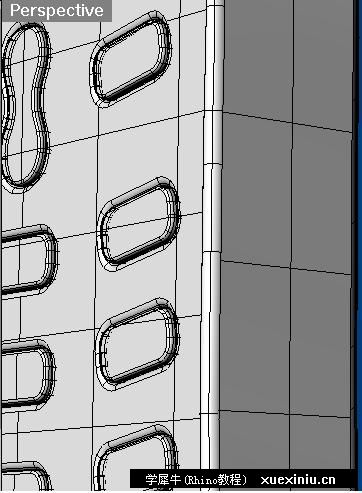

7，依次对边缘导圆角（filletsur）（见图9）。

8，显示按钮表面。

9，依次选取按钮表面，向上移动少许。

10，surface,extrude straight，依次选取各按钮边缘线，向后挤压，同理对其导圆角，（见图10）。

11，接下来filletsur下机身边缘，（见图11）。

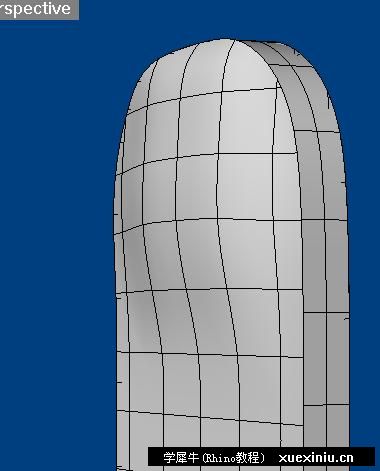

接下来，轮到上旋盖了！它是V70的特色之一，自称是前所未有的颠覆性设计！（其实到底有什么内在功能我都不知），管它呢！我还是用我的T28SC。哈哈！1，同理也是先画轮廓线，不过有更简单的方法，就是复制旋转下机身，2，EXTRUDE，CAP，就如前面的方法，将旋盖上表面分离出来，重建曲面，细化到足够表现听筒凸起的UV数，同时也使其WIREFRAME与之后画的轮廓线有交叉，利于减切曲面。3，要做突起来的听筒，有多种方法，在此介绍一种简单易行的办法，按下F10，显示面控制点，先在TOP视图中点击听筒中间的控制点，在LEFT视图中，移到相对最高点，再对称的选取左右的控制点，在LEFT视图中移动，直到和模型相似为止，（如图12）

在移动控制点时，合理的使用捕捉和显示隐藏控制点显得尤为重要！当然，仍有其他的好办法来搞定它！可以用2-rails-sweep.4，再在上面减切，挤压，导圆角，（如图13）

现在做显示屏部分，在点画圆工具上点右键，选取Circle[s:12]iameter的工具，打开NEAR捕捉，在左和右点击画圆，TRIM上表面，（不减也可以，反正也看不到），（如图14）

在LEFT视图中沿着边缘画上扫描线（CROSS-SECTION），其间最好是放大显示，这要求调的很圆滑，很准确。用1-RAIL-SWEEP，生成一个面,如果觉得面太复杂，可以REBULIDSUR一下，（见图15）

显示屏内部分两层，一层是保护玻璃，一层是LCD液晶显示屏，和原来的方法一样，沿着上边缘画上扫描线，接着还是一轨迹扫描成型，CAP内表面，（见图16）

17，继续在内表面添加细节，同样使用EXTRUDE和FILLETSUR，（见图17）

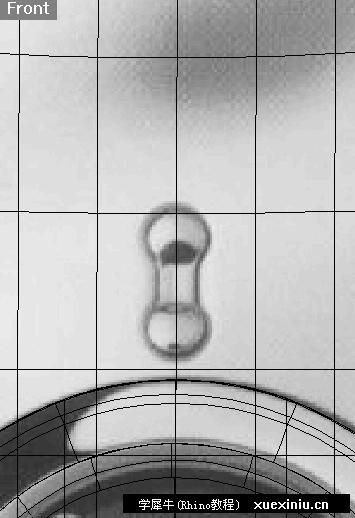

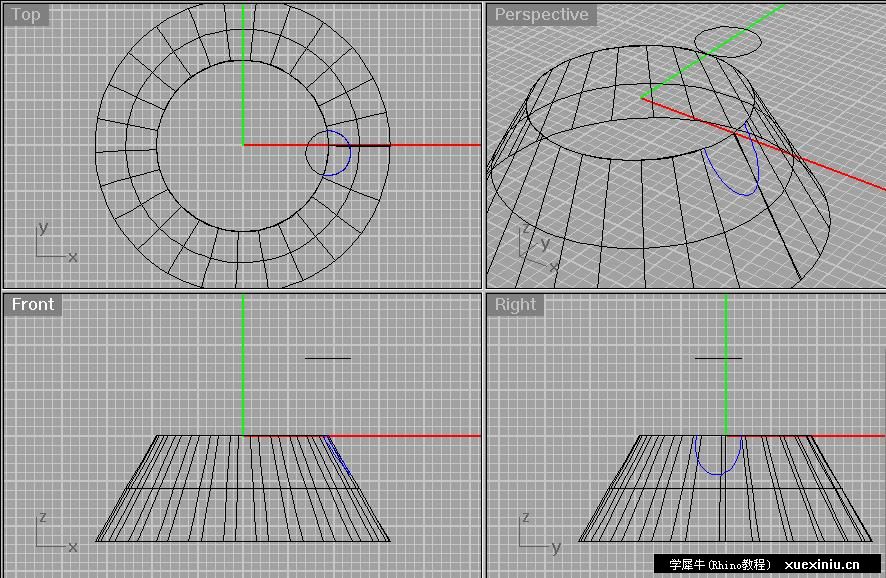

18，显示屏上有三个按钮，我们当然不能放过，在FRONT视图中勾出按钮的外轮廓，将其垂直投影到下面的两个面上，这里要注意一点，当初在LEFT视图中画扫描线时一定要准！不然投影下去，会与原图有很大差别。我举个例子：（见图18，19）

19，这下明白了吧！明白了就继续吧！在FRONT视图中依背景图画上三个轮廓线，分别PROJECT到显示屏内外两个面上，TRIM内曲面，

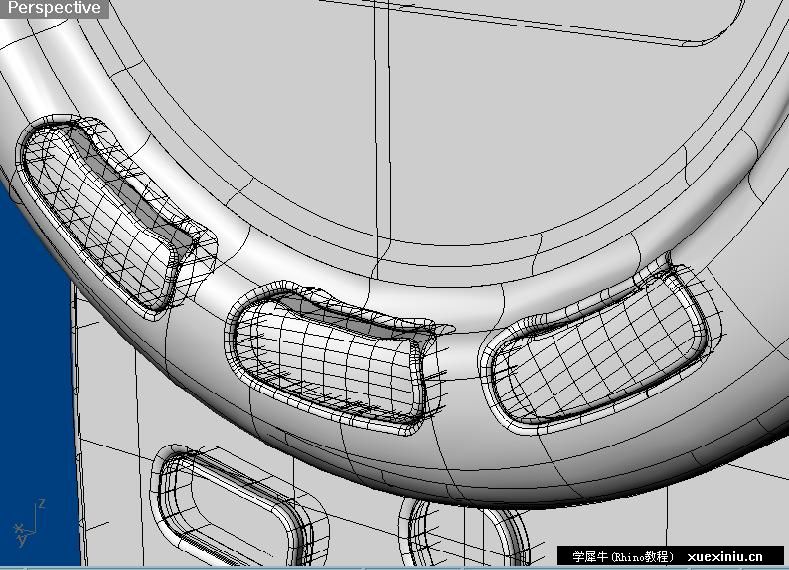

接着EXTRUDE边缘，再用FILLETSUR导圆角，由于它们处于两个不同的曲面，所以FILLETSUR的数值要设的一样，（见图20）

再用PATCH将各轮廓线补起来，（见图22）

22，再EXTRUDE STRAIGHT边缘，接着就是FILLETSUR（见图23）

23，上旋盖上还有一个独立的按钮，（见图24）

同样使用PATCH就能搞定它，在FRONT中勾出外轮廓，投影，并减切上表面并在LEFT视图中画上侧轮廓线（见图25），

25，直到教程写完的那一刻，我还没见过V70背面是什么样的，网上尽是正面或侧面的，总不会叫我买一个吧，还好在西安还没见到，哈哈！
