电水壶建模

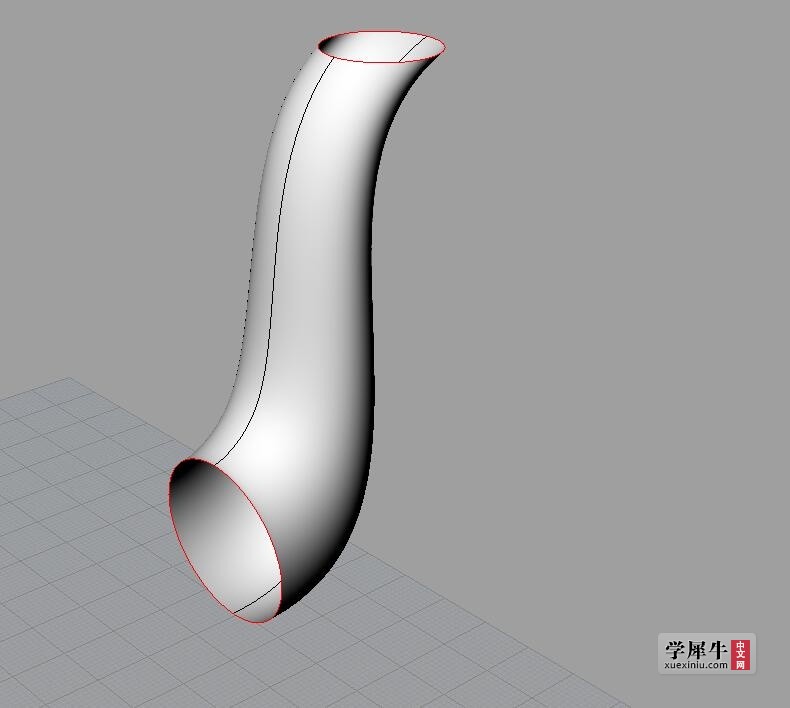

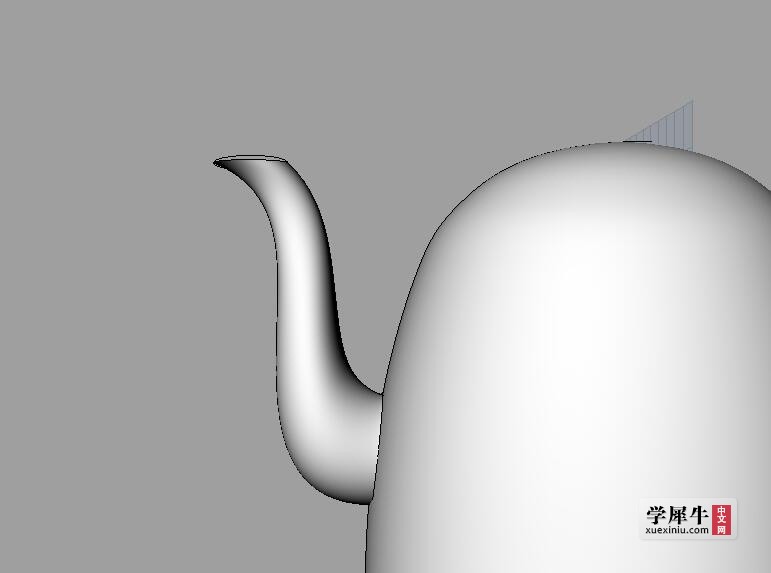

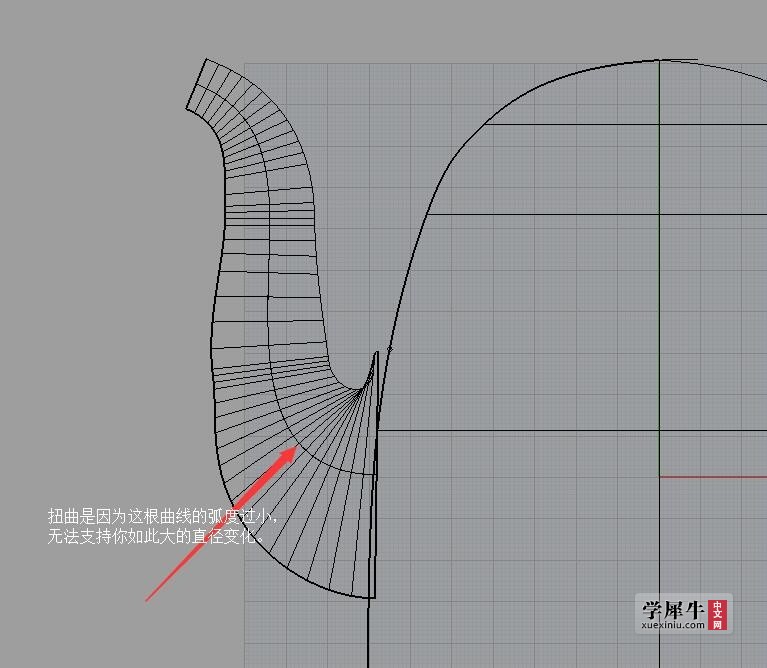

老师,为什么我用双轨扫掠和圆管工具分别画电水壶嘴壶出现不正常呢用双轨扫掠画出来的电水壶嘴壶是扁的面而不是实体用圆管工具下面的连接处出现翻面现象是什么情况?详情请参考模型

383.34 KB, 下载次数: 1

161.11 KB, 下载次数: 2

battle0001 · | 发表于 2018-8-25 08:41:26

xiaoluhao2018 · | 发表于 2018-8-25 10:10:17

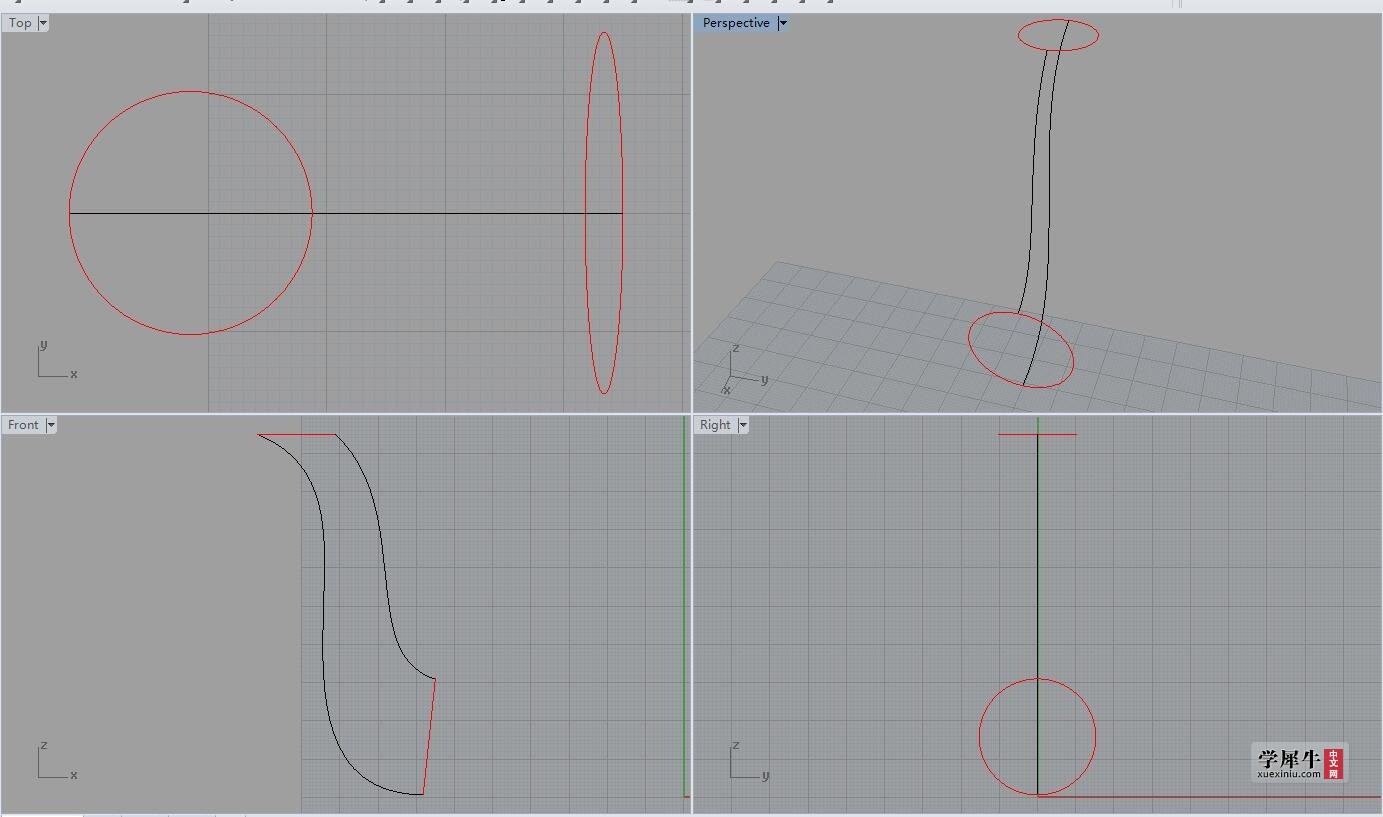

老师，上图所讲的双轨扫掠中的两个黄色的截面是在什么视图窗口画呀不管我怎么画扫出来还是扁的,也就是说还是在同一个平面.

battle0001 · | 发表于 2018-8-25 14:17:35

xiaoluhao2018 发表于 2018-8-25 10:10
老师，上图所讲的双轨扫掠中的两个黄色的截面是在什么视图窗口画呀不管我怎么画扫出来还是扁的,也就是说 ...

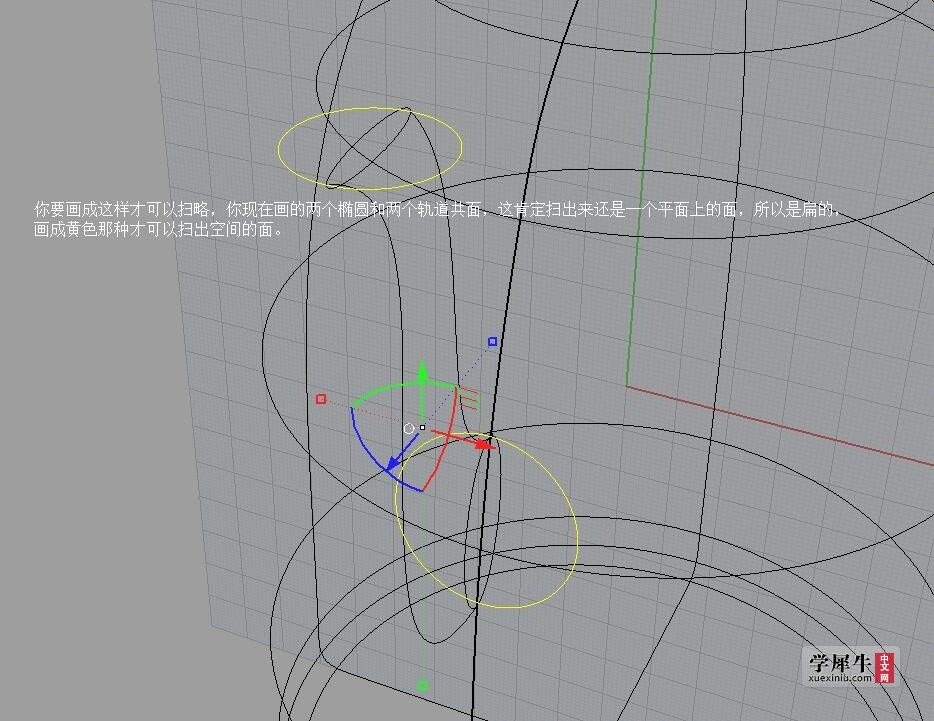

跟你在哪个窗口画没关系，和两个圆有关系， QQ截图20180825141523.jpg

xiaoluhao2018 · | 发表于 2018-8-25 14:24:44

老师电水壶压盖板的曲面圆柱画旋转线怎么控制端点啊我画出来的旋转得到的是尖的

battle0001 · | 发表于 2018-8-25 15:22:09

xiaoluhao2018 发表于 2018-8-25 14:24
老师电水壶压盖板的曲面圆柱画旋转线怎么控制端点啊我画出来的旋转得到的是尖的 ...
