足球建模(结构线部分)步骤:
①在top中心画正五边即相邻边处两个正六边,同时分别画上中心轴线。
②建模构思目标:正六边两分别沿着与正五边同边为轴旋转后,正六边两的相近一定能重合!

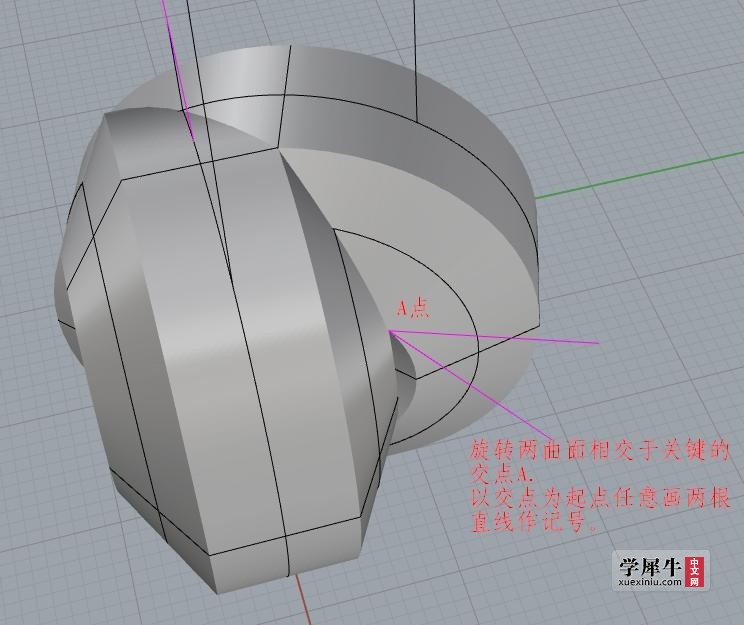

③根据以上思路,分别以同边轴旋转曲面,两曲面形成的关键的交点A.以交点为起点任意画两根直线作记号,再关闭两曲面。

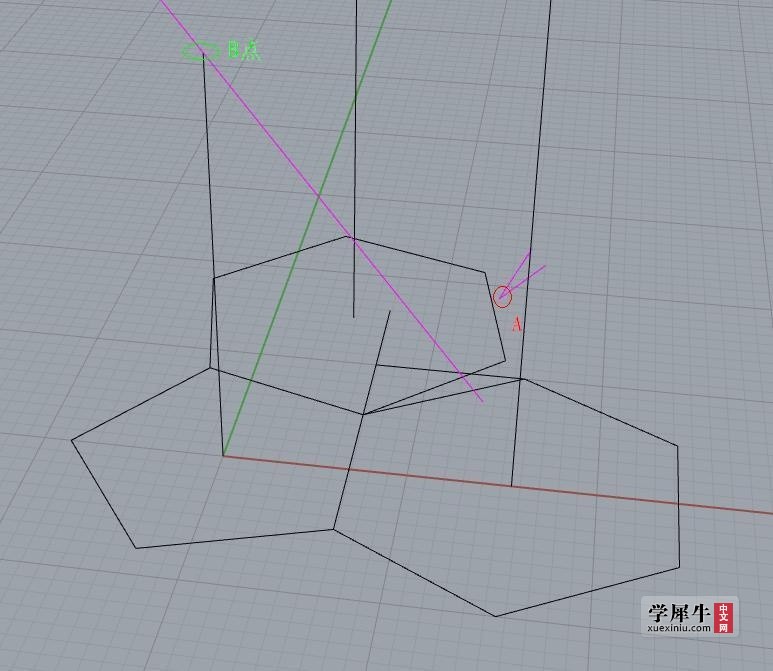

④取X轴上的正六边与正五边同边轴延长并以预旋转的顶点作垂线段。然后以同边轴为旋转轴,垂足为圆心,垂线段为半径3D旋转到关键交点A
⑤用旋转ok的正六边,以正五边中心进行环形阵列
⑥接着按图形不断复制正六边与正五边,通过移动、2D、3D完成最终的足球结构线,旋转后中心轴线相交的B点即球体的中心点
|
-
