单车链条建模思路之曲线流动

单车链条建模思路之曲线流动
①建链条基本配件A与配件B并对AB进行组装

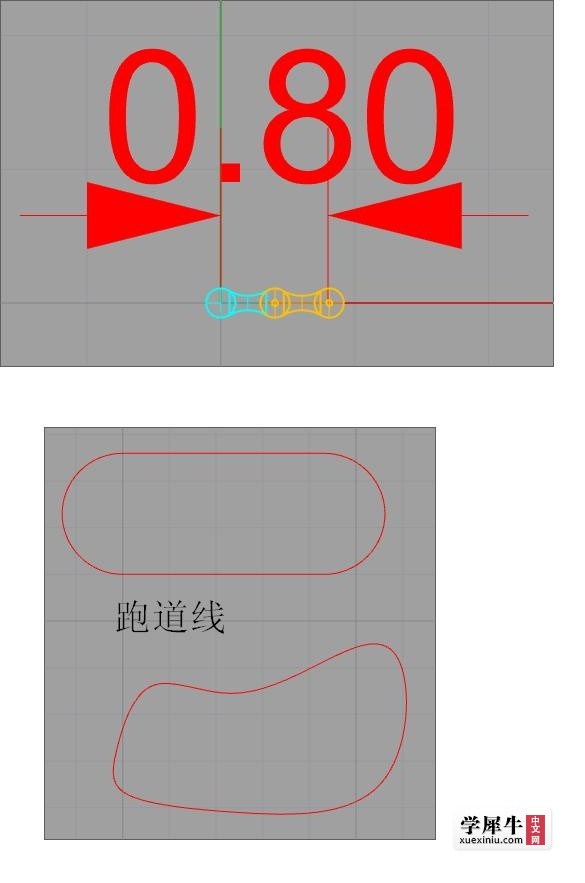

实例中设定AB中心距为0.8mm(实际尺寸可其进行单轴缩放)
②从圆点出发画X轴线段，长度为21*0.8=16.8（此设定组件阵列数为21）
对AB组件进行直线阵列
③画跑道线，通过长度分析及缩放将其长度编辑为16.8
④对直线阵列后的物件进行曲线流动（注意选择硬性，否则小单元会变形）
具体步骤：框选直线阵列后的物件、点击曲线流动命令、点击长度16.8直线端、
再点击画跑道线、任务结束
