犀牛沿着曲线（曲面）移动图形

夜生活

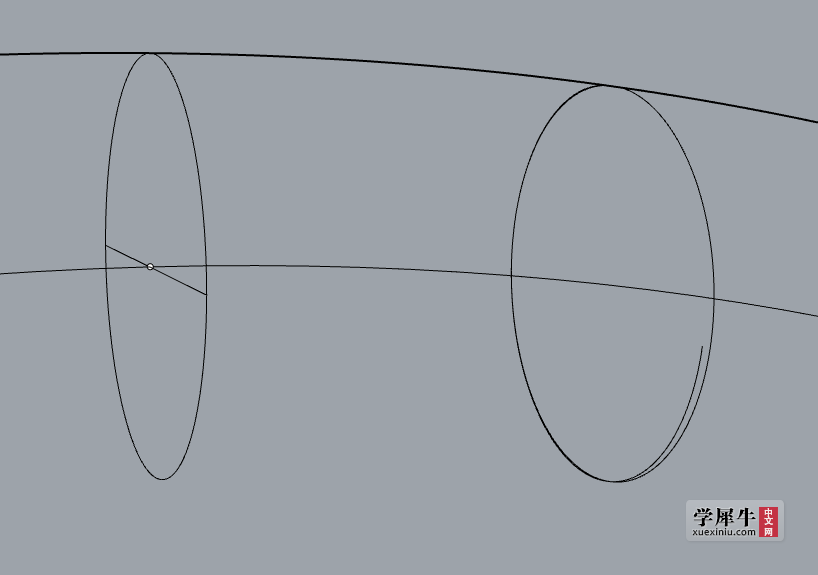

1我要做一个弯曲的圆管，在从中间分成三份，先建立了一个圆，用偏移曲面上的曲线命令的得到的圆圈为，不闭合圆圈请问是为什么


2我改变方法在一条弯曲的曲线上边建立一个圆，第二步想沿着弯曲的曲线去移动这个圆，
用圆的圆心在弯曲的曲线上进行移动偏移，请问有什么方法。

感谢各位有能力的大神们不吝赐教，小弟一直在自我摸索中去实践但是有些问题还是需要请前辈们解疑答惑，感谢大家

夜生活 · | 发表于 2019-8-21 22:50:43

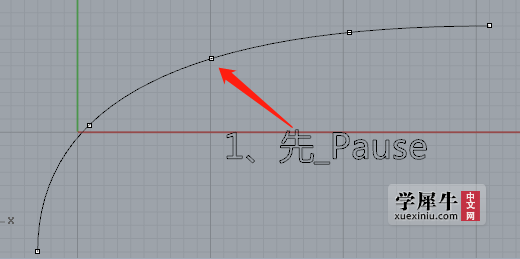

不知是否是你所要的结果呃。。。。

小木工 · | 发表于 2019-8-21 22:51:49

感谢各位支持，为新人解疑答惑感谢各位热心朋友的帮助。请不吝赐教

吃草莓的阿强 · | 发表于 2019-8-21 23:12:02

第一，首先你要做一个弯曲的圆管，从中间分成三份，你可以画出你的弯曲轨道的曲线，再到顶点画一个圆，建议圆的平面和曲线顶点的切线方向保持垂直，然后再用按结构线分割就可以中间分成三份。
第二，你的问题存在于你的基本基础不牢靠，建议去腾讯课堂购买Rhino原厂的基础教学视频去巩固基础！

donggubabyi · | 发表于 2019-8-22 08:42:27

不太明白你为什么要用这种方法做……如果只是在曲线上移动圆的话，可以捕捉画出来一个中心点，把这个点和圆一起选中，开启最近点捕捉，就可以在曲线上移动了

乌龙 · | 发表于 2019-8-22 09:05:32

你要做一个弯曲的圆管你为什么不直接使用Pipe命令呢？

秦王朝 · | 发表于 2019-8-22 09:42:47

做一个圆管不是一条线然后怼出来就好了吗？？！！

Mr Ann · | 发表于 2019-8-22 15:28:39

本帖最后由初学小白于 2019-8-22 15:34 编辑

圆管的话，提取结构线就好。还可以直接结构线分割曲面

小木工 · | 发表于 2019-8-22 19:53:03

小先生丶苏发表于 2019-8-21 23:12
第一，首先你要做一个弯曲的圆管，从中间分成三份，你可以画出你的弯曲轨道的曲线，再到顶点画一个圆，建议 ...

感谢您的建议

小木工 · | 发表于 2019-8-22 20:03:19

donggubabyi 发表于 2019-8-22 08:42
不太明白你为什么要用这种方法做……如果只是在曲线上移动圆的话，可以捕捉画出来一个中心点，把这个点和圆 ...

感谢回复有一个问题我是要按距离移动的需要输入具体的数值最近点的话不就没有距离了吗

小木工 · | 发表于 2019-8-22 20:06:58

夜生活发表于 2019-8-21 22:50
不知是否是你所要的结果呃。。。。

感谢我想我理解了您的意思先按照尺寸分段曲线，在去圆管，

donggubabyi · | 发表于 2019-8-27 14:25:58

小木工发表于 2019-8-22 20:03
感谢回复有一个问题我是要按距离移动的需要输入具体的数值最近点的话不就没有距离了吗
...

如果那样的话你这条曲线肯定是有具体数值的，不能是随便画的。有数值就可以定间隔了啊
