曲面总是不封闭是哪里的问题？

自己练习建了一个滑轮组。

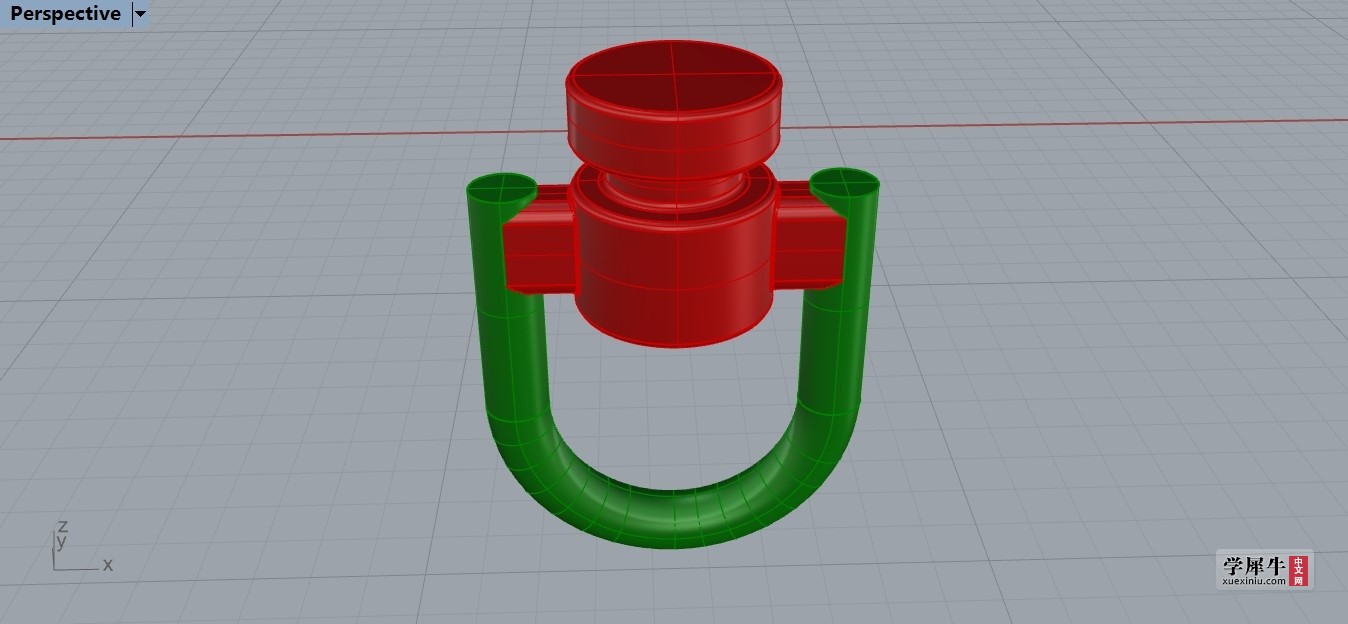

在做最上面的提环时，红绿两部分布尔联集运算不成功，网上查原因，说因为有相切部分，改用intersect取交线，然后利用交线分别对两个多重曲面切割，切割后的部分再join。可是join后的多重曲面总是不封闭，不是实体，也不知道怎么找洞，求大神帮助。为什么不是实体呢？还有，有没有什么好的，找洞的方法啊，

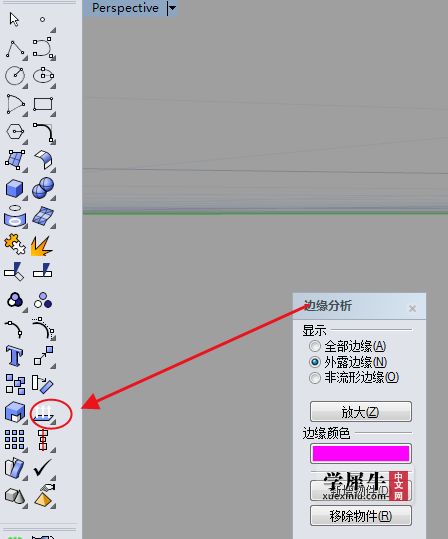

因为你的模型有边缘，不是封闭边缘，检查模型的分析工具在这个工具箱，以后只要是联集还是差集做不了首先检查是否封闭的模型是否 有边缘，做模具的模型就是不能有边缘。

老哥，R5打不开，无能为力

这个，另存为R5了，辛苦

980830374 发表于 2019-11-29 09:13
老哥，R5打不开，无能为力

大师，R5模型已经上传，求帮助

是这样的吗

aoedi 发表于 2019-11-29 09:34
是这样的吗

是是是！！！膜拜，怎么做的捏？

poor0fox 发表于 2019-11-29 09:39
是是是！！！膜拜，怎么做的捏？

{:7_526:}删了重新网格生面不就好了么，先用显示边缘看是哪里有缺口，然后炸开在合并，在用网格。反正我的目的就是封闭实体就好了{:7_526:}，要是讲究的话还可以精简下面

好吧，我只学习了犀牛官方手册，看来还要继续找书来月学哈

aoedi 发表于 2019-11-29 09:44
删了重新网格生面不就好了么，先用显示边缘看是哪里有缺口，然后炸开在合并，在用网格。反正我 ...

跟我抢客源{:7_526:}慢了一步

980830374 发表于 2019-11-29 10:14
因为你的模型有边缘，不是封闭边缘，检查模型的分析工具在这个工具箱，以后只要是联集还是差集做不了首先检 ...

解答很详细，超棒，下班回家试下看，你这应该是最佳了，万分感谢！

980830374 发表于 2019-11-29 10:15
跟我抢客源慢了一步

哈哈，不敢跟大佬抢。帮别人解决问题自己也顺便练习{:7_520:}
