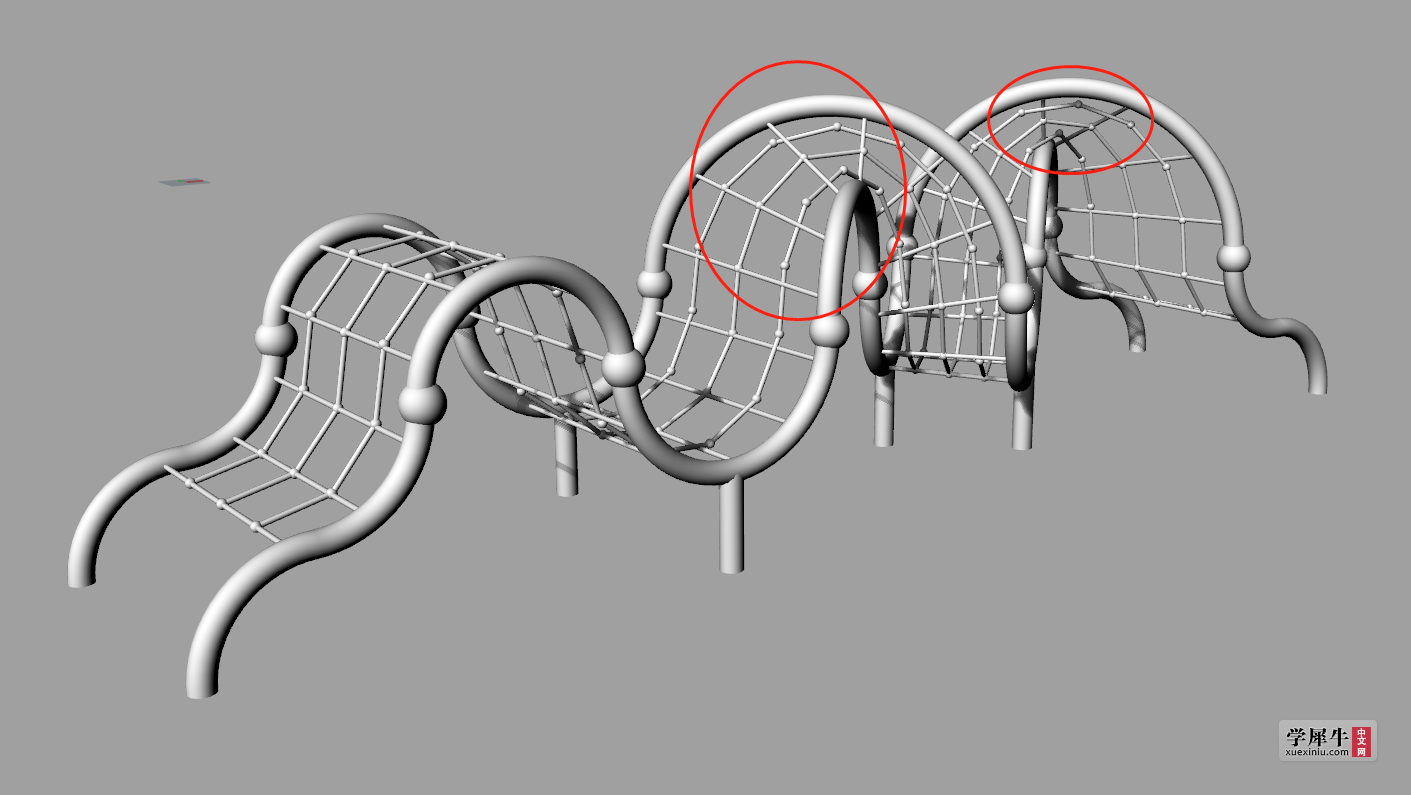

画红圈的地方都错位了，因为没耐心一个个调点，，，而我只会这个笨方法{:7_521:}，如果哪位大佬有更好的方法希望能留个言指点一下。
一开始做的时候太着急，简单分析了下就直接上手做，于是结果当然很奇怪了，勉强拼出来了一个只可远观不可近看的模型。
理一下最后一次的思路

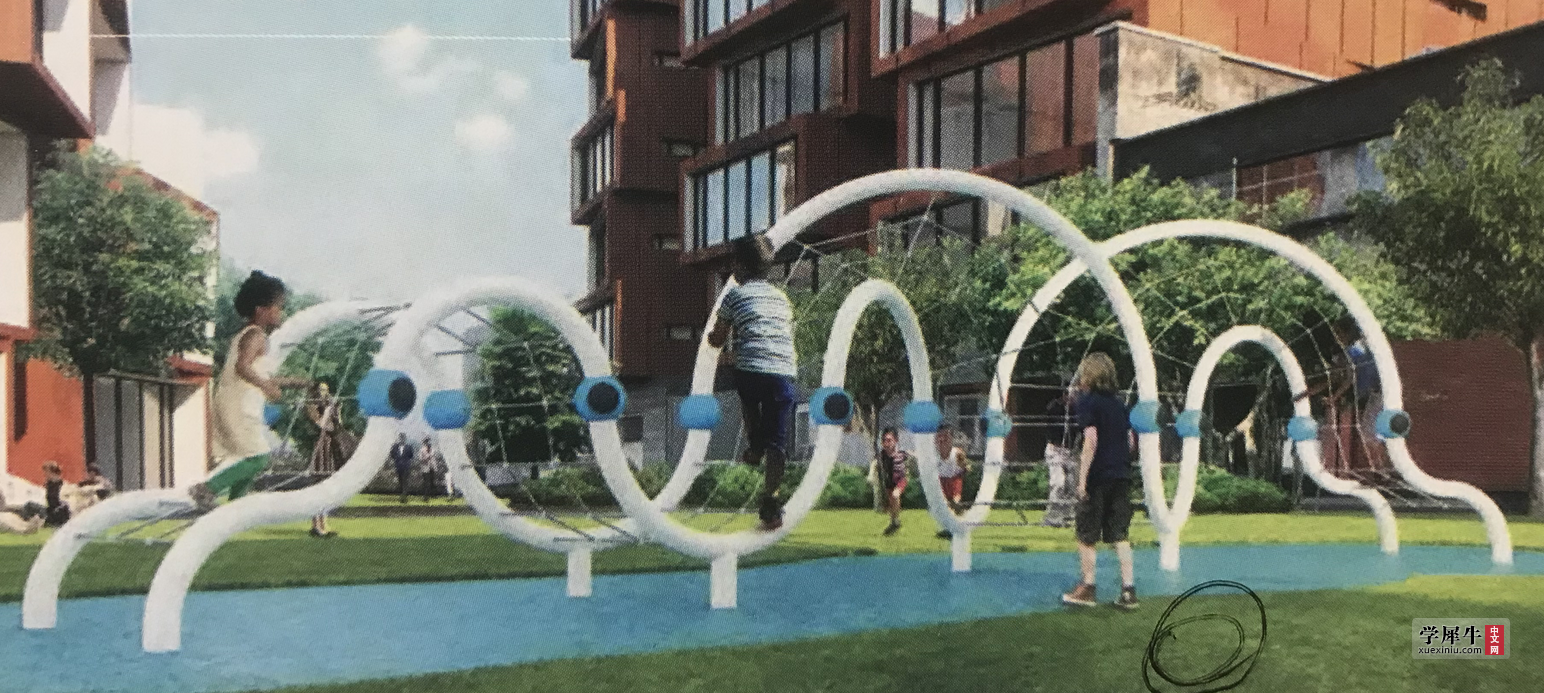

1.根据图片估算整体大概尺寸，就是4个标准件的拼接
2.然后根据画最粗管的线，第一个都在一个平面上，然后在俯视图中调整（边调整边在透视图观察两根线的交错情况）
3.双轨扫
4.双轨扫出来的面重建UV，根据后续需要的绳网网格大小输数值
5.重建后的面提取全部结构线，组一下或者存到另外一个图层
6.结构先分割下，然后重建成1阶的，这样就符合绳子的实际形状了
7.重建后的线再组合下，用圆管工具
8.小球的排列用沿曲线阵列，根据曲线节点计算好数量
9.加粗圆管连接处的圆球和立柱
|
|
