求助：两个相交的面计算不出来应有的相交线

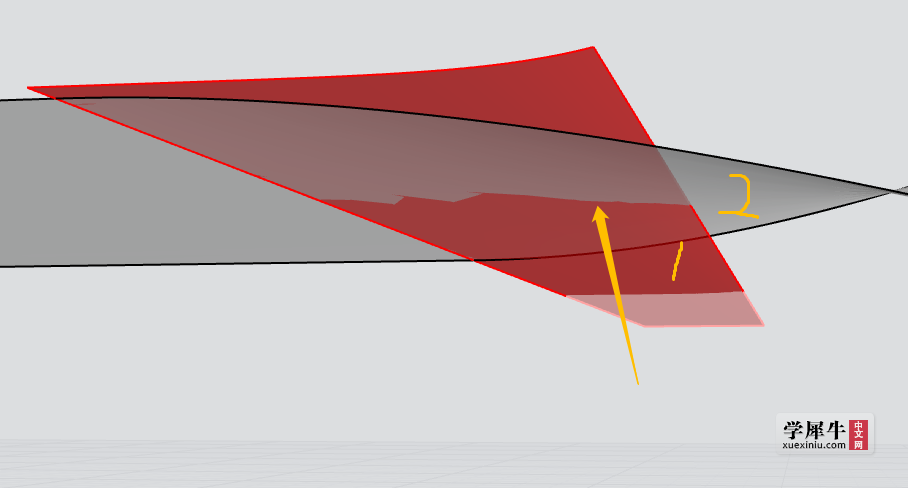

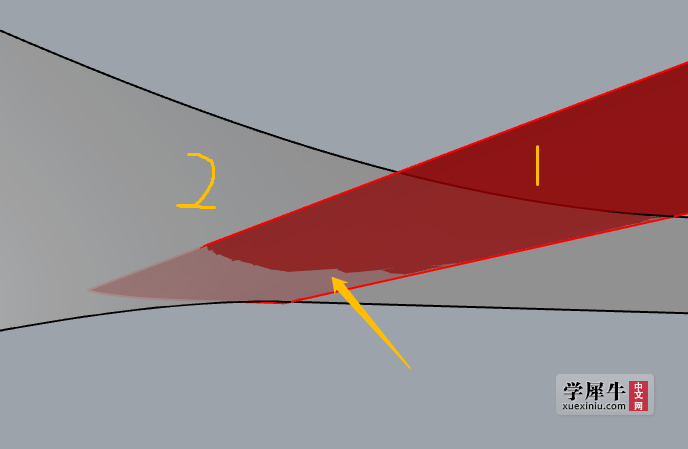

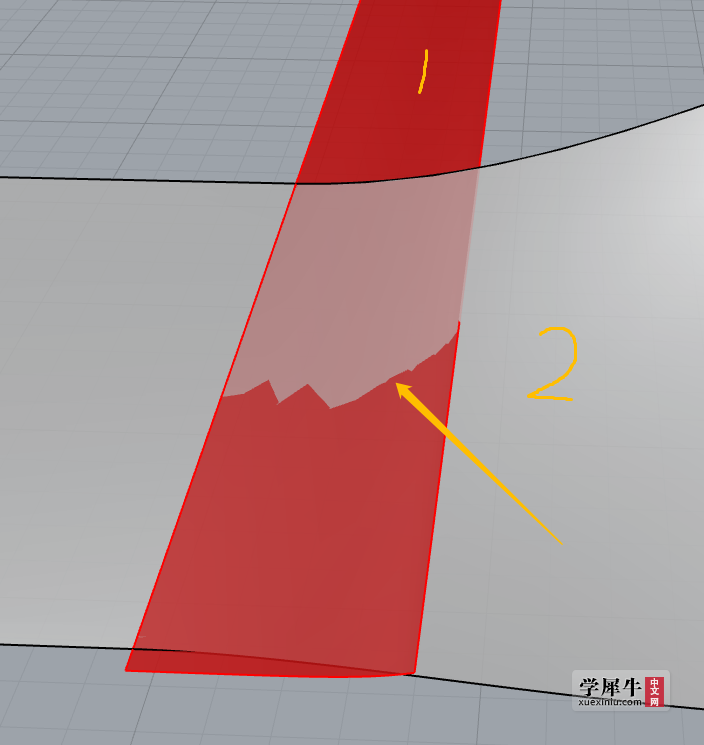

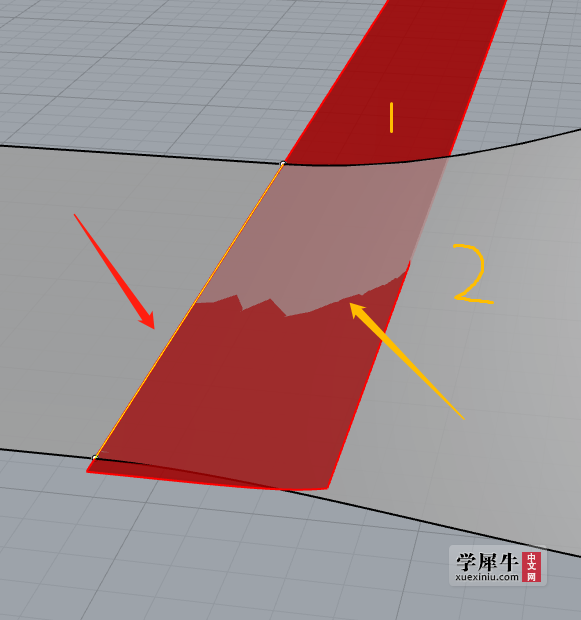

大神们求助，如下图所示，面1和面2左侧相交，右侧逐渐脱离，但是用intersect命令计算相交线只能计算出图4中，红色箭头所指的左侧的相交线，黄色的相交位置计算不出来，这是为什么呢？

面相交.3dm (303.73 KB, 下载次数: 9)

杉木木 · | 发表于 2020-8-10 09:21:52

从斑马纹来看，在红色面的左侧边缘处，达到了曲率连续，在这条边缘附近，两张面是几乎重合的，这种情况下，没有明确的交线，所以求不出来。
这种情况交线求不出来是对的。但我觉得这可能不是楼主想要的答案，我想请问楼主，交线求出来之后做什么呢？

乌龙 · | 发表于 2020-8-11 09:29:50

模型单位是米，你设定的公差值是0.001，也就是1mm；而你当前的模型的两张面几乎相切，远小于你设定的公差值更改公差值之重得到的相交线

Otc_ · | 发表于 2020-8-12 14:37:17

乌龙发表于 2020-8-11 09:29
模型单位是米，你设定的公差值是0.001，也就是1mm；而你当前的模型的两张面几乎相切，远小于你设定的公差值 ...

亲测靠谱
