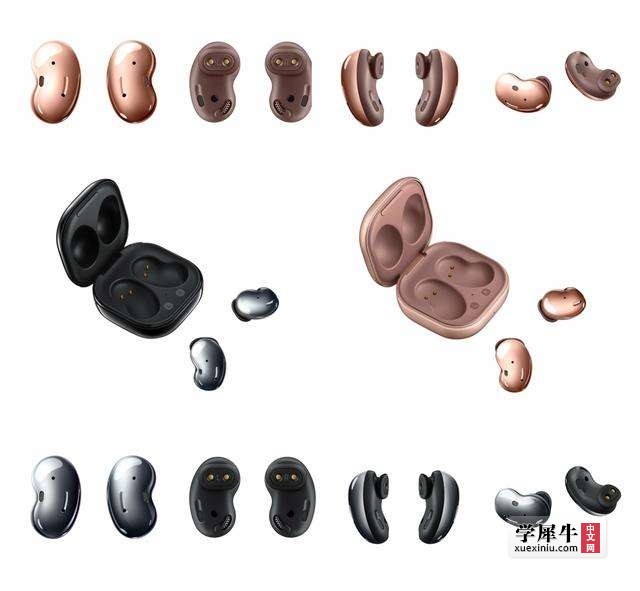

三星Galaxy Buds Live

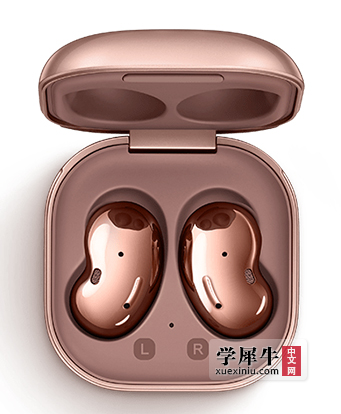

这款新式三星耳机，怎么建模啊，各位大佬

已获得悬赏 5 经验

最佳答案

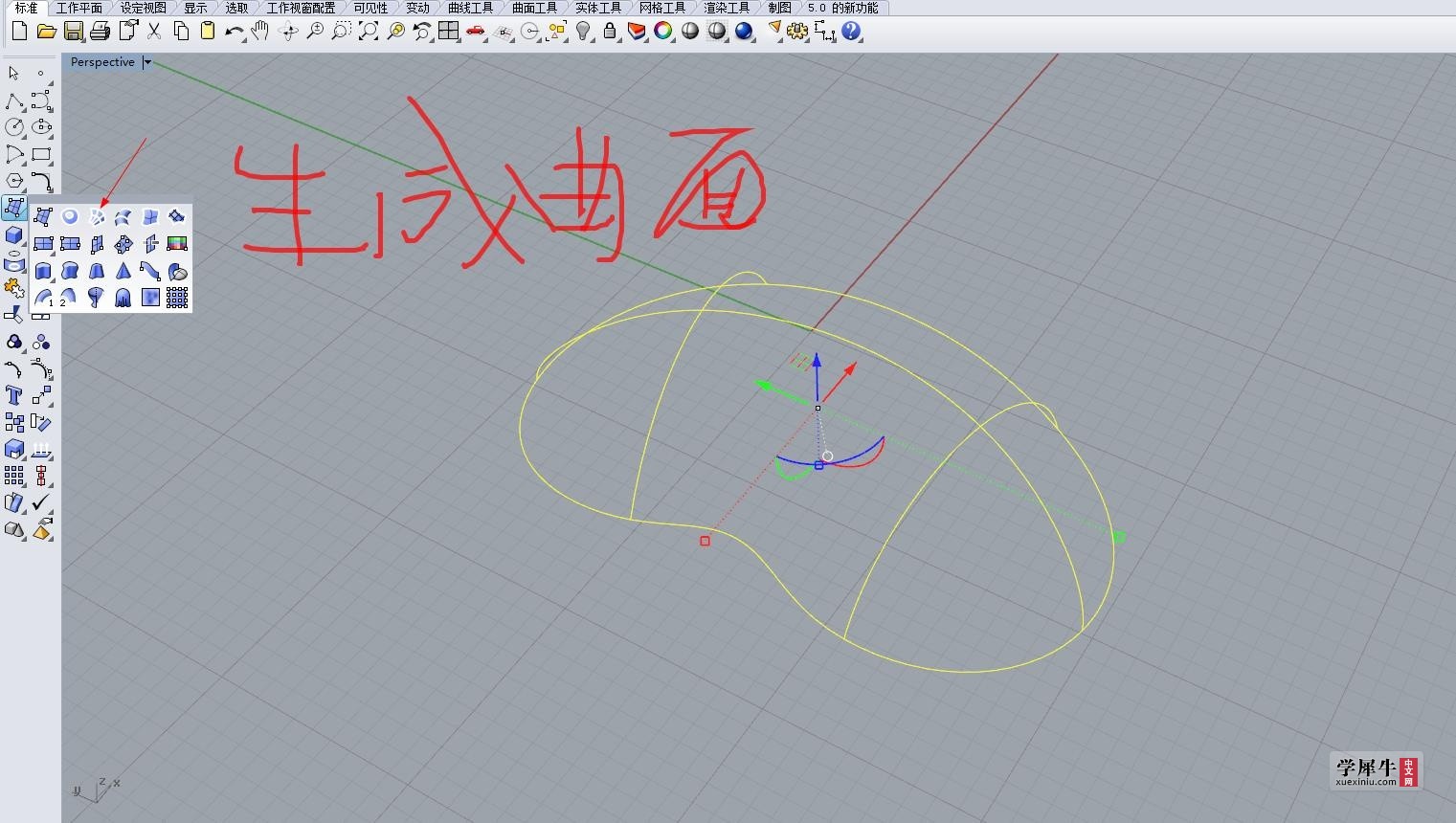

下半部分都是用最后面那个工具生成曲面的，我用的是版本5.4的，这个工具生成的面，两端稍有点瑕疵，可以把曲面上下分成两半，用第一张的顶部的轮廓向下挤出个空心曲面，然后和剪掉一半的那个面用混接曲面就可以了。 ...

• 吴宣
• 发表于2020-09-03
• 详细答案 >

下半部分都是用最后面那个工具生成曲面的，我用的是版本5.4的，这个工具生成的面，两端稍有点瑕疵，可以把曲面上下分成两半，用第一张的顶部的轮廓向下挤出个空心曲面，然后和剪掉一半的那个面用混接曲面就可以了。我之前做过一个耳机和这个类似，但不是弯曲的。

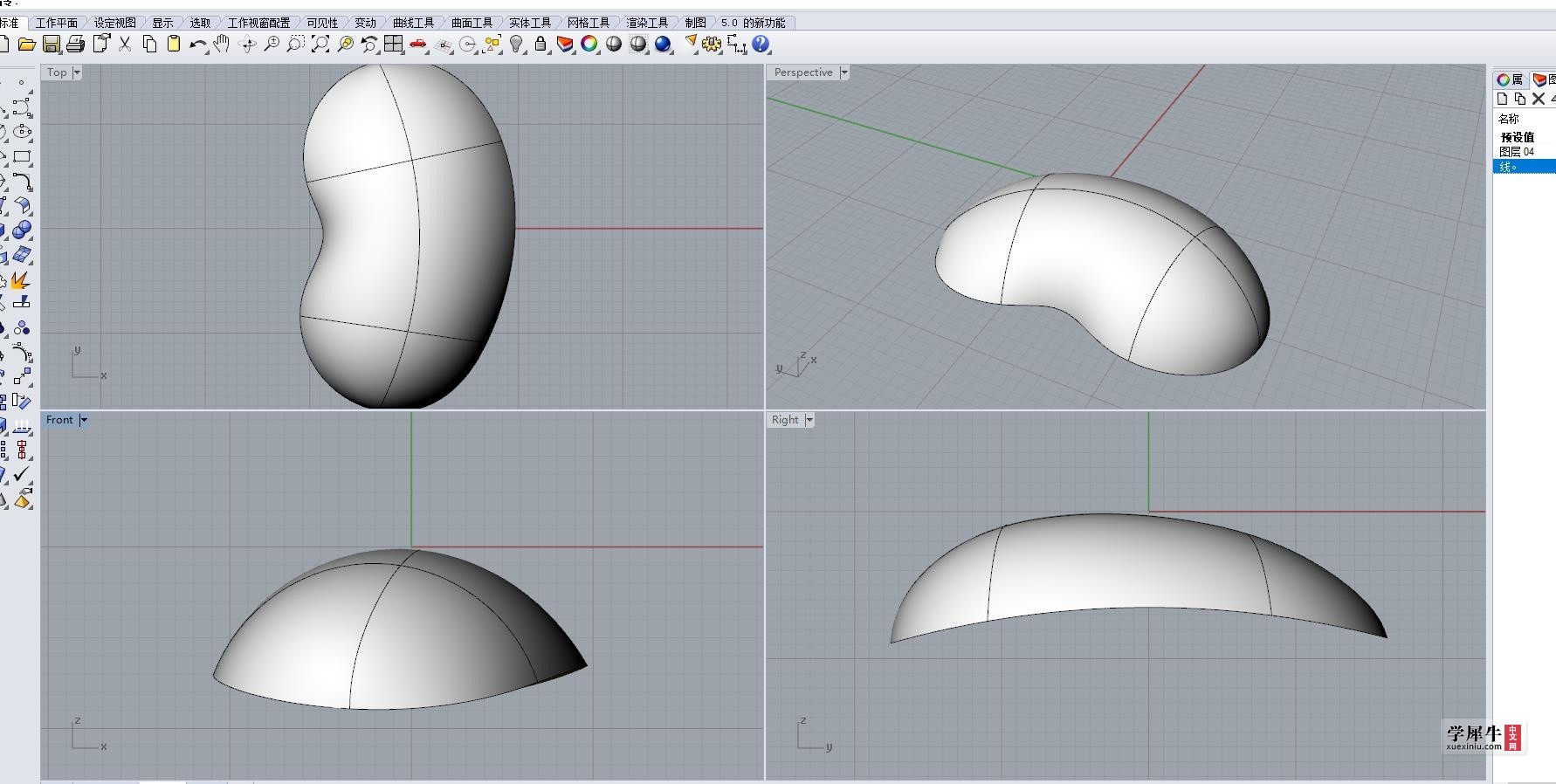

这样子的吗？

吴宣 发表于 2020-9-2 18:00
这样子的吗？

大哥，能不能精细点{:7_505:}

还有，你这个耳机没看到实物，不知道耳机的两端是不是个正圆的1/4，如果是的话，那就更简单了，只用混接曲面工具就可以了，中间就不用网格生成面工具了。

吴宣 发表于 2020-9-3 10:37
还有，你这个耳机没看到实物，不知道耳机的两端是不是个正圆的1/4，如果是的话，那就更简单了，只用混接曲 ...

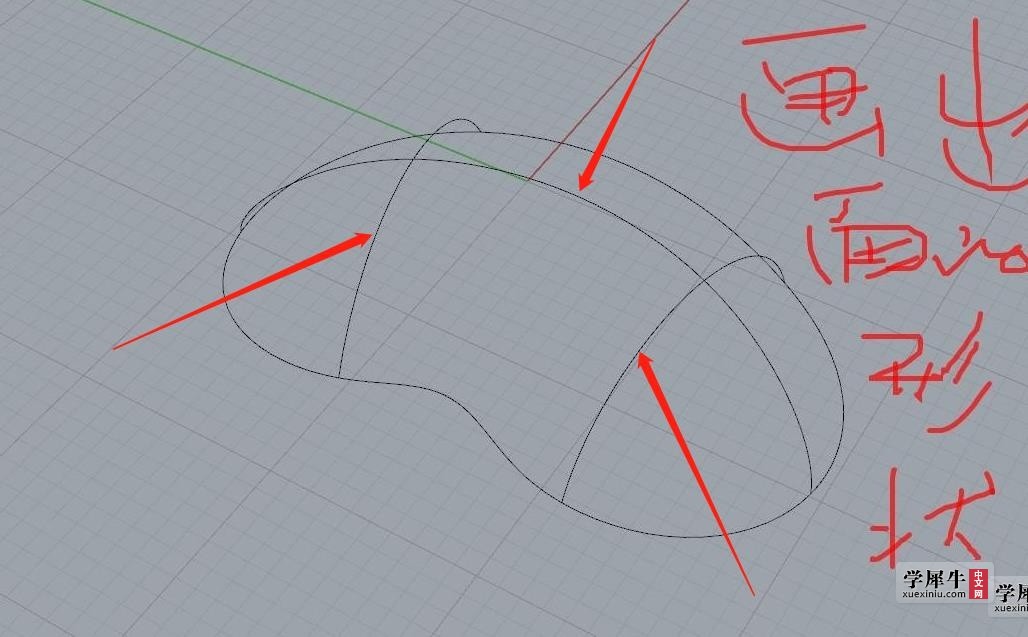

老哥，第五张那几个结构线怎么画出来的{:7_522:}

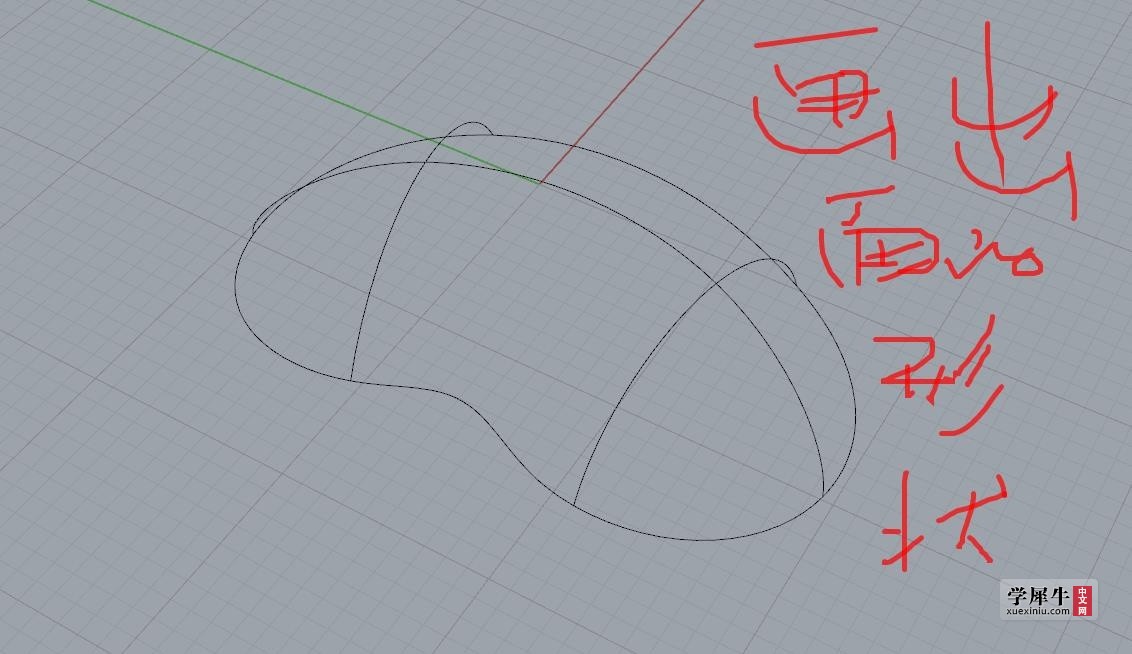

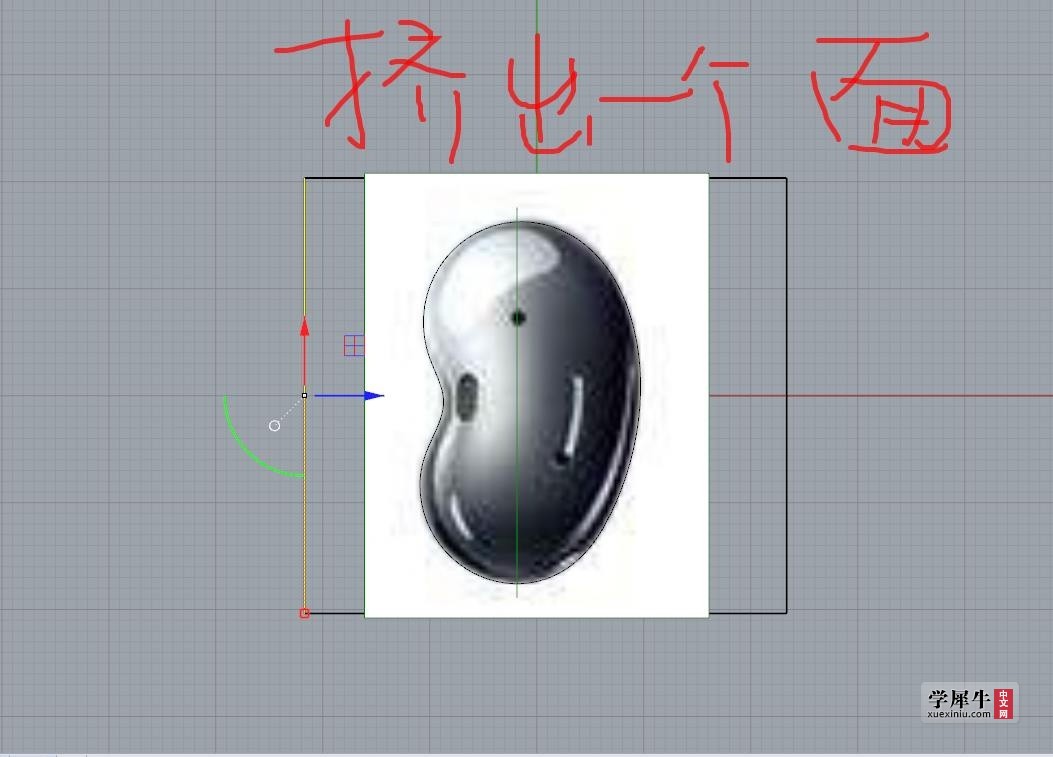

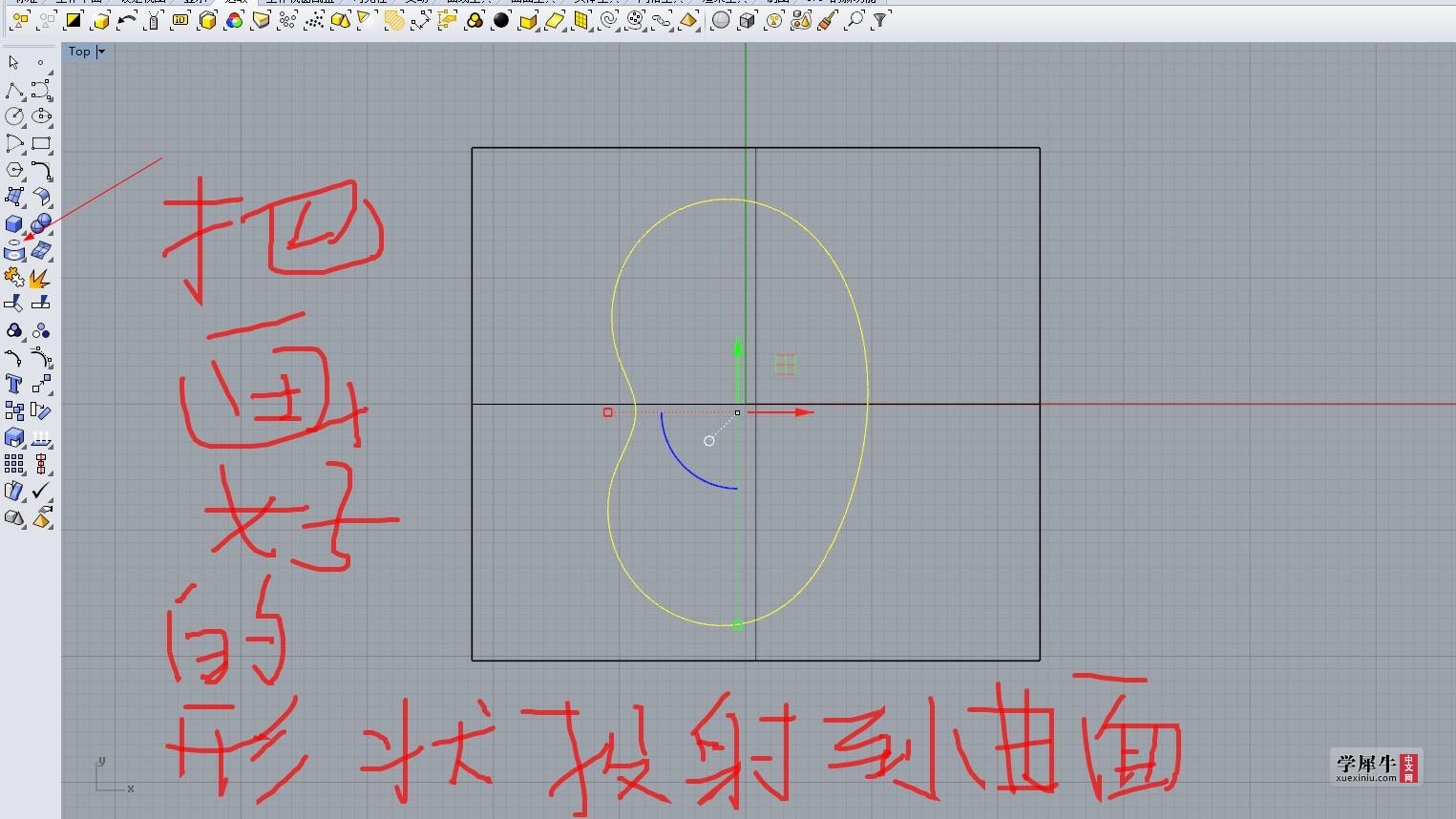

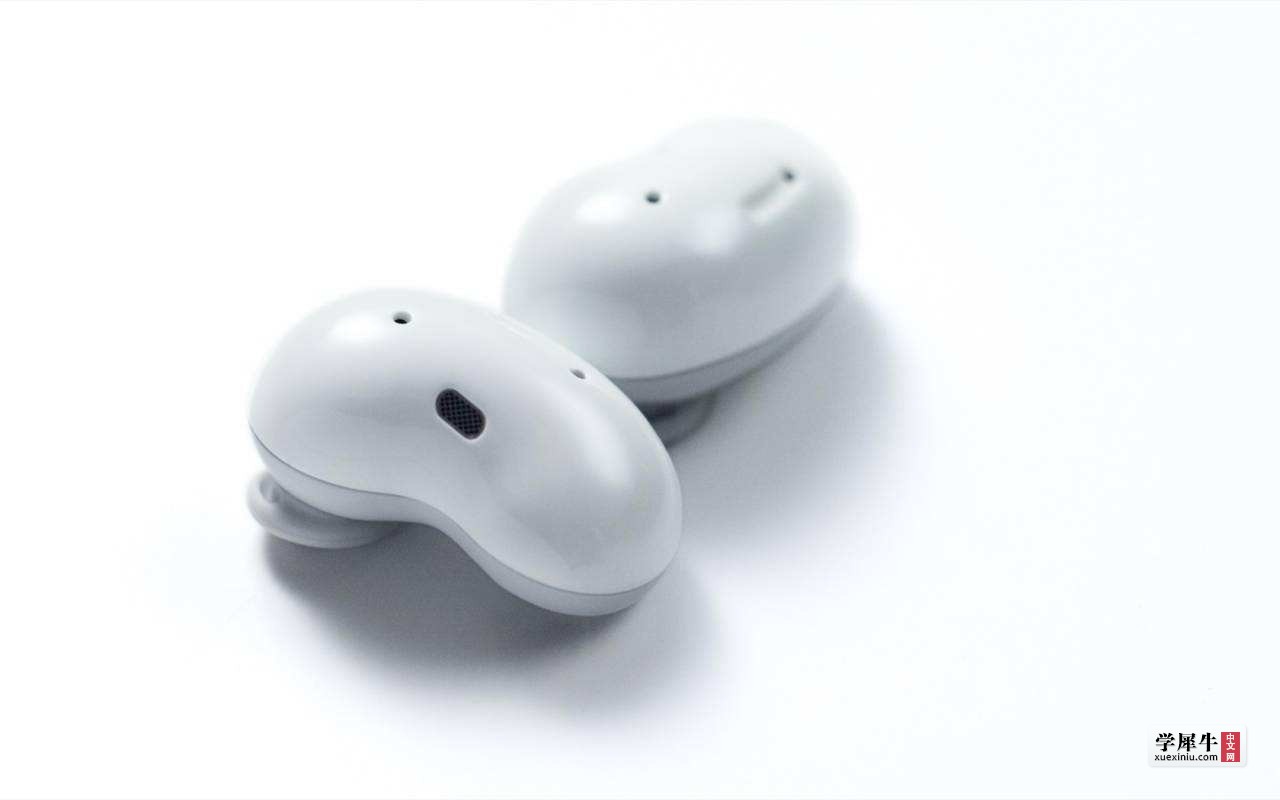

第二张图已经画出那个弧线了，用来挤出曲面。参考这个侧面的实拍图，画出他的轮廓，然后投影到挤出来的曲面上，这样就和耳机弯曲大致统一了。

还有一种解决上面所说的瑕疵问题，就是把耳机的整体轮廓画出来，然后把两头切开，用网格生成面工具给它们生成曲面，最后用曲面混接工具把中间的曲面弄出来（画整体轮廓，而不是只画两头的轮廓，是因为整体可以让线条有平滑的曲率）。希望这个思路对你有帮助。这也是我自己琢磨出来的，以前画手机背面的曲面时，经常失败，后来一点一点想办法琢磨出来的。后来做蓝牙耳机（包括苹果2、3代的手机），都是从建手机曲面得到的方法。

我一直用的都是5.4版本的犀牛，因为可以直接从里面打开keyshot。其他新的版本没用过，不知道有没有对‘网线生成曲面’这个工具优化。

吴宣 发表于 2020-9-3 10:33
下半部分都是用最后面那个工具生成曲面的，我用的是版本5.4的，这个工具生成的面，两端稍有点瑕疵，可以把 ...

大哥，能不能详细说一下这几根线怎么建的，两根线与一根线的交点怎么创建出来的。
