不等距曲线干扰点的大小

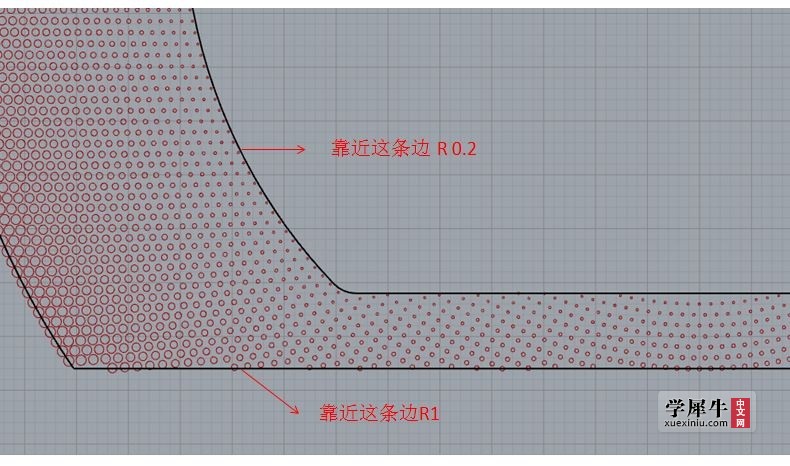

有哪位大神帮看一下，怎么在两条间距不等的线条之间做渐变，靠近两条边的圆孔大小是定值，普通干扰手段没法实现，请赐教，感谢！！{:7_505:}

126robin · | 发表于 2021-1-12 16:14:27

见图，关键在点的布局，渐变有很多种

xyaoran · | 发表于 2020-11-25 13:56:29

试着tweencurve 然后计算每个点到curve的距离来控制点的渐变大小

ygjuj125 · | 发表于 2020-11-25 20:56:21

xyaoran 发表于 2020-11-25 13:56
试着tweencurve 然后计算每个点到curve的距离来控制点的渐变大小

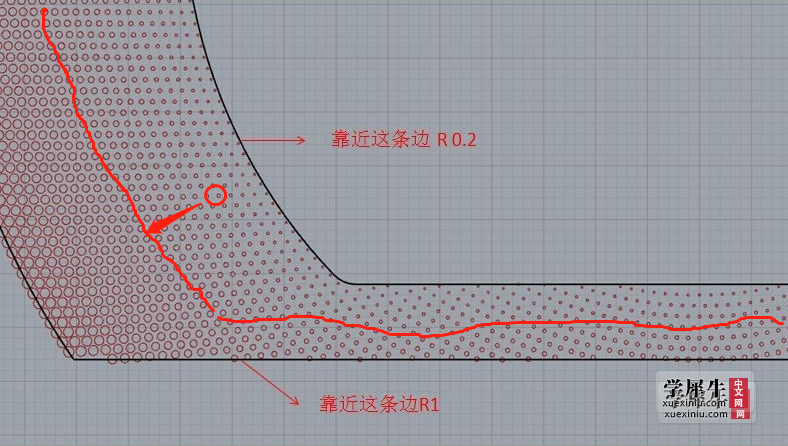

图片就是这么做的，但是最下面一排的点的最大半径不可控，最左边的是最大半径，想要的效果是最外延一周半径都是最大，最内沿一圈半径都是最小，然后中间区域是渐变

ygjuj125 · | 发表于 2020-11-27 12:26:01

有大神路过么？

乌龙 · | 发表于 2020-11-27 16:11:17

电池都没得，是要打算让别个重新写么?

wsa3211 · | 发表于 2020-11-27 19:46:42

本帖最后由 wsa3211 于 2020-11-27 19:48 编辑

试了一下，不知道这样可行不

ygjuj125 · | 发表于 2020-11-27 23:38:57

wsa3211 发表于 2020-11-27 19:46
试了一下，不知道这样可行不

这是一种思路，多的话渐变可能没那么自然，感谢感谢

ygjuj125 · | 发表于 2020-11-27 23:46:16

wsa3211 发表于 2020-11-27 19:46
试了一下，不知道这样可行不

电池给下参考学习一下，感谢

xyaoran · | 发表于 2020-12-1 11:14:40

那说明你的渐变是单向的
等分两条曲线point
连线line

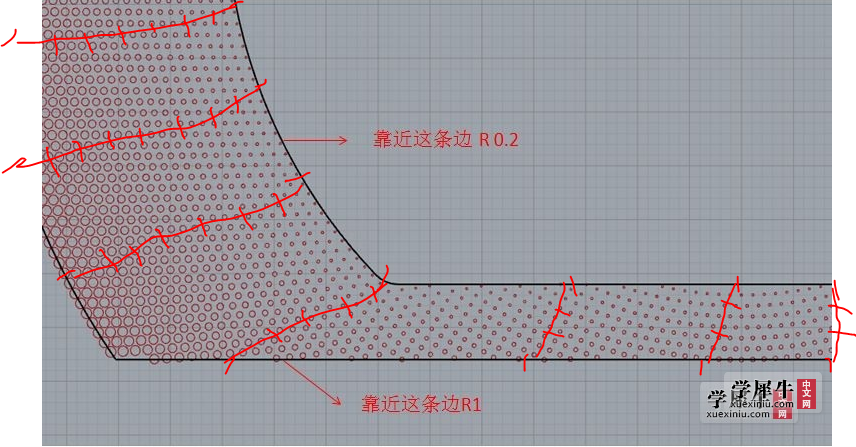

然后按照需要的孔距等距分线line
然后给每条线上的点给一个固定值域的函数渐变就可以了

haihao2000 · | 发表于 2020-12-6 09:45:07

电池都没得，是要打算让别个重新写么?

126robin · | 发表于 2021-1-12 16:02:06

Tween curv了解一下，关键在平面布点
