分类:建筑室内类 - 工具:Rhino Grasshopper  - 版权申明: 我确认对发布的内容拥有版权或无版权争议,禁止任何形式的转载或者二次销售
大家好,我看到咱们这里很多模型都有如艺术品一样很高端,小弟是搞建筑相关的,偶尔需要用用犀牛,所以会来分享一下我做的关于建筑周边的模型。
其实就是各种挤出拉伸啦哈哈哈哈!因为模型有很大的重复性,所以grasshopper就很实用,可以根据走向自动生成很多很枯燥繁琐的模型。
因此我也想在这里分享给大家,希望能在大家的工作中帮上点忙,为大家减轻负担,让这个平台越做越好。

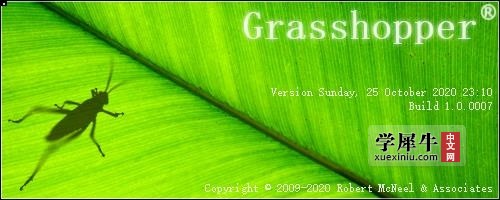

(1)软件版本:Rhino7(模型已另存为Rhino6模型)  电池是用Rhino7做的,不敢保证Rhino6的兄弟能正常使用
8.jpg gh是这个版本的,所以请多注意!(我记得我之前用的旧版gh里没有End points这个电池,所以没有这个电池的兄弟应该是用不了的)

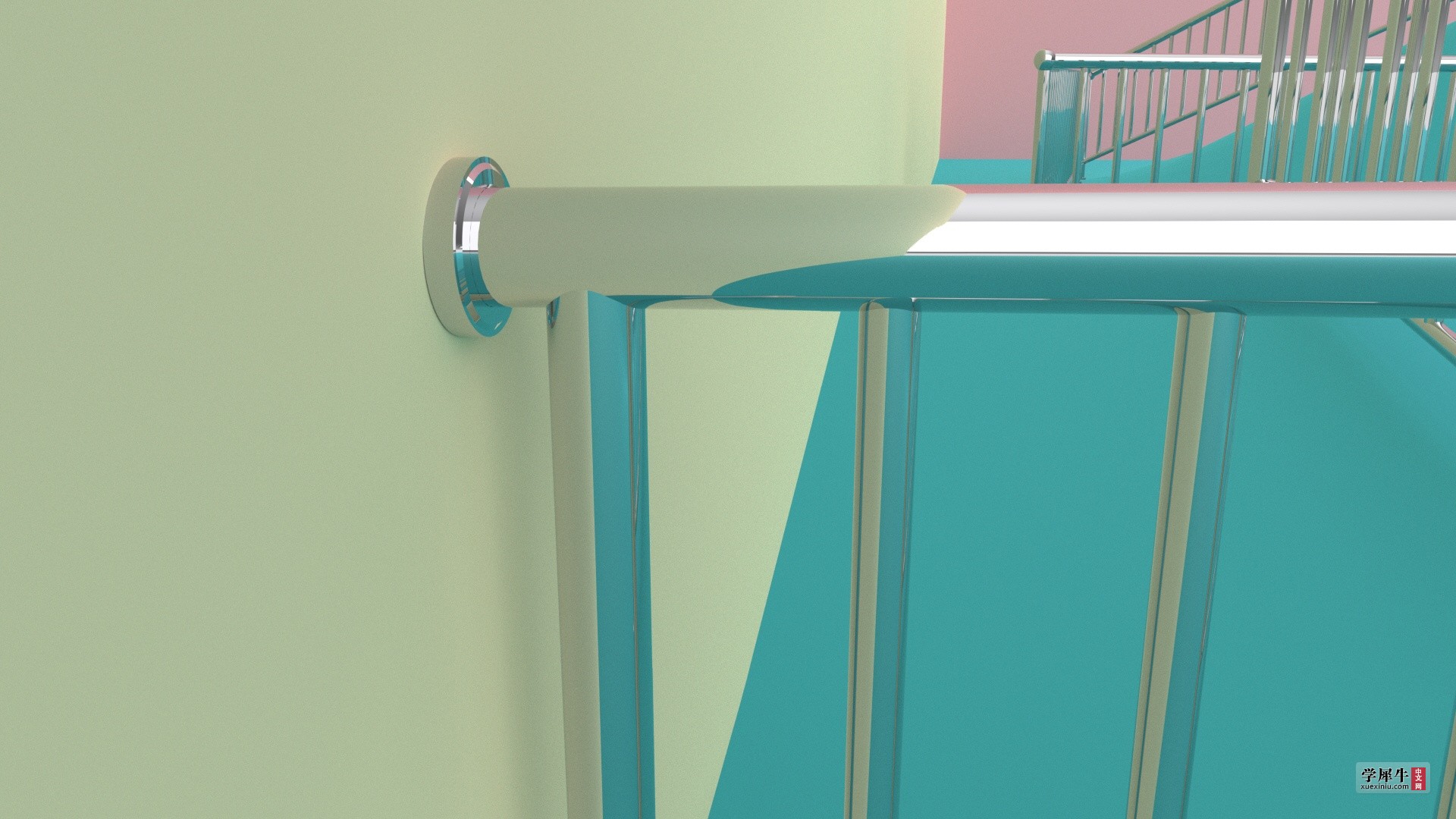

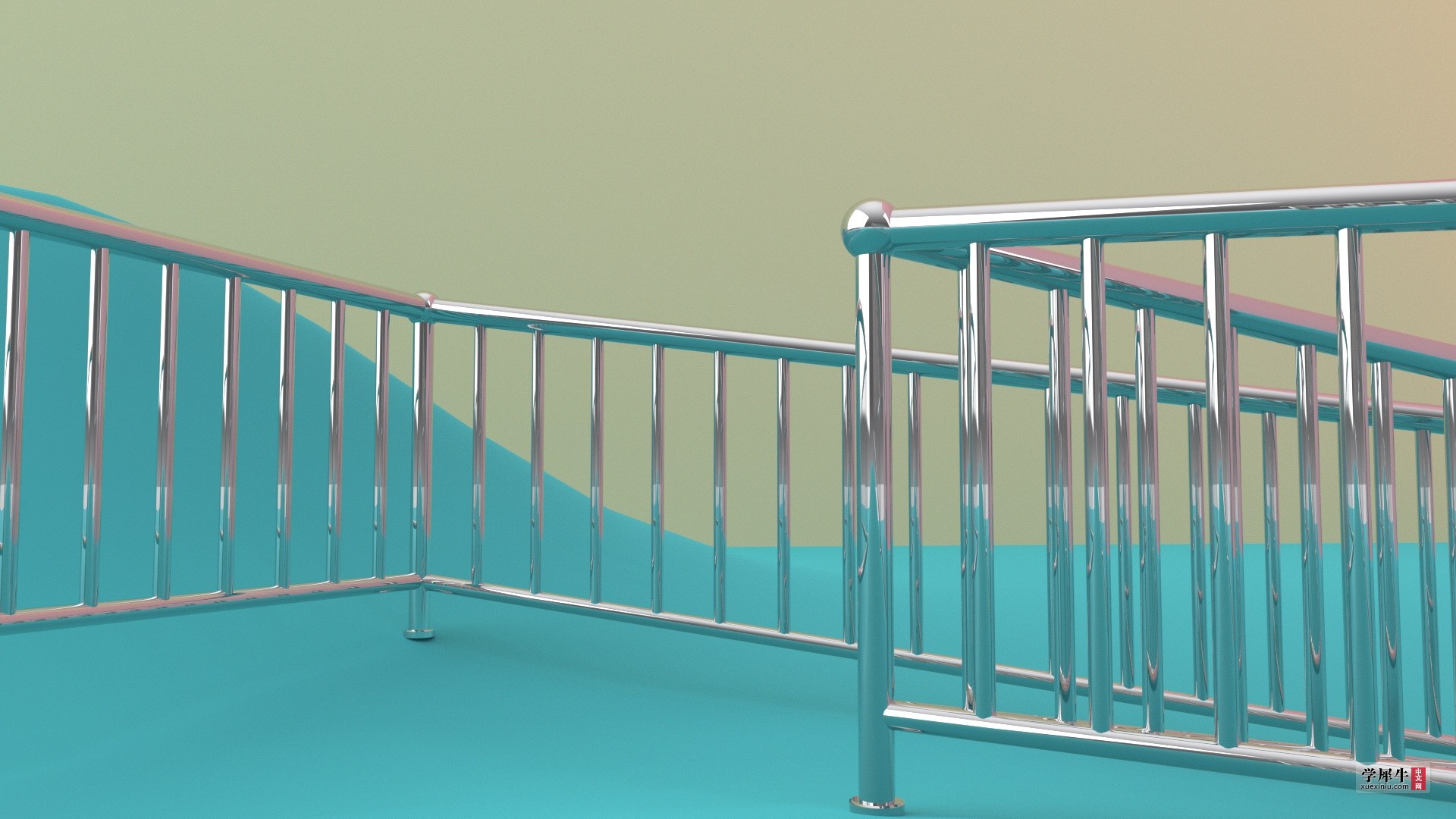

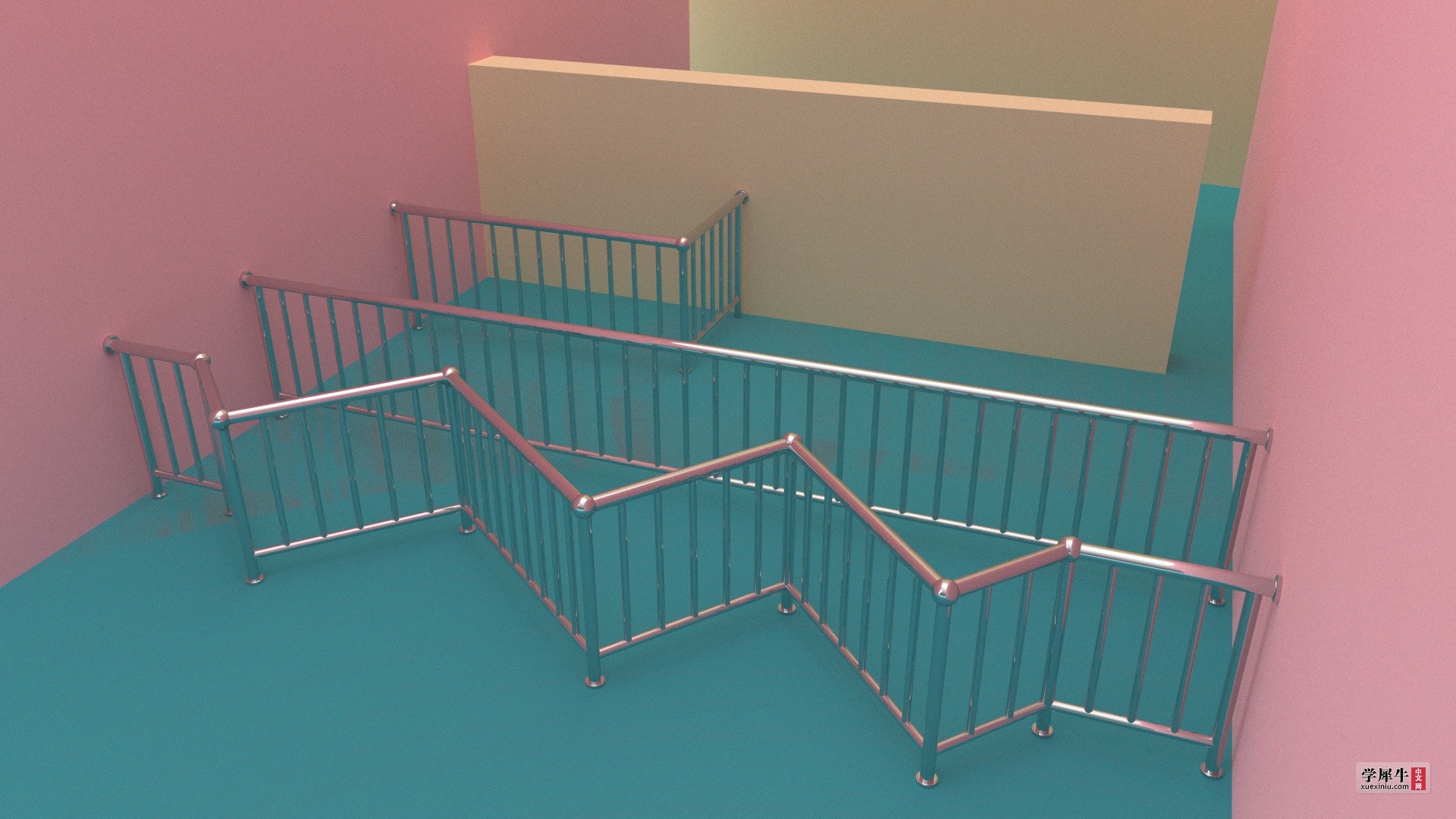

(2)模型展示图:
实在是不太会渲染,原生渲染器一个灯都没加,大家凑合看一下,主要是用模型不是么

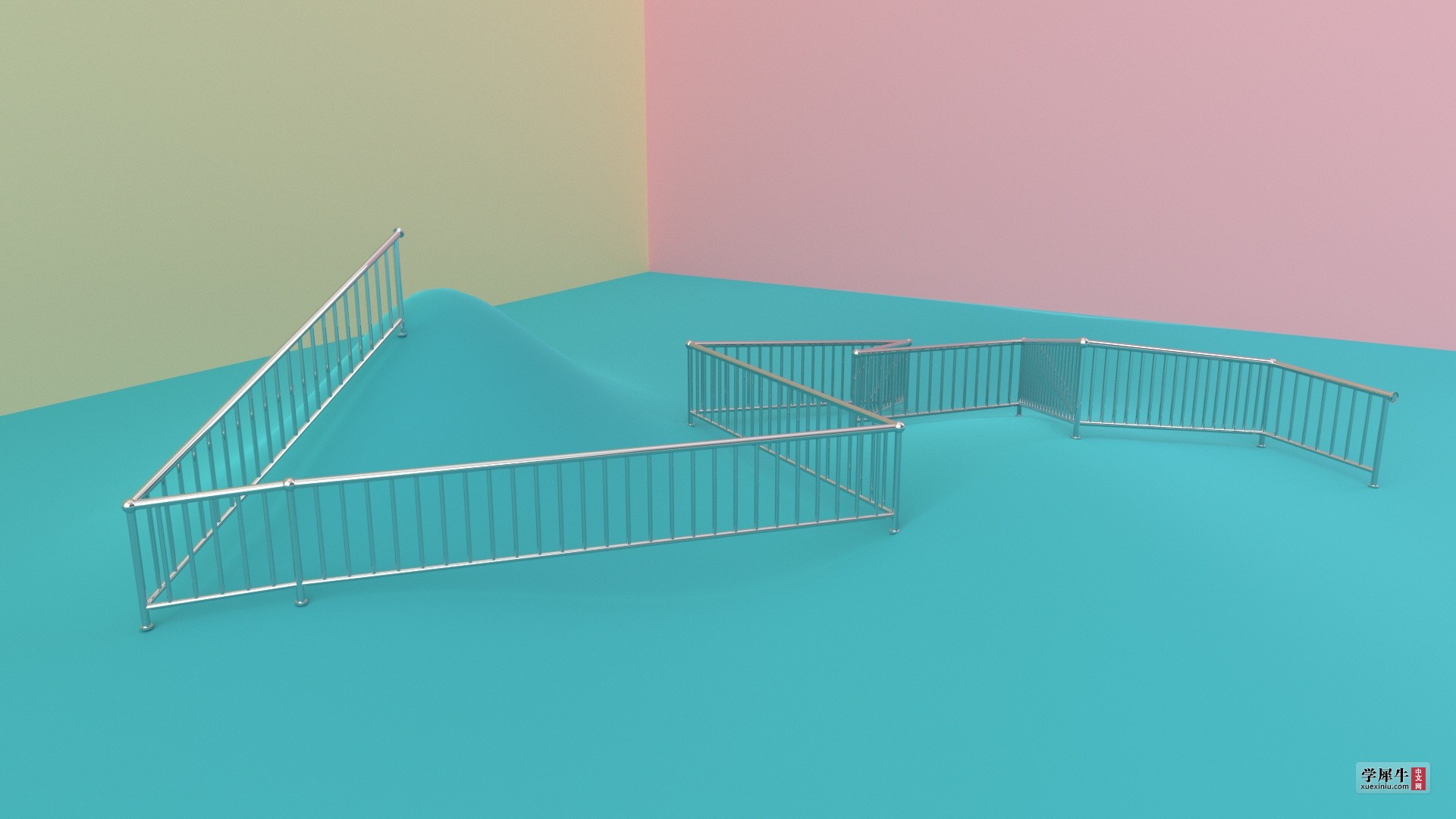

附件中的3dm模型仅提供了下图这张里面的一根5米的栏杆(没有这个很丑的场景请放心)

模型是只有这个

模型是只有这个

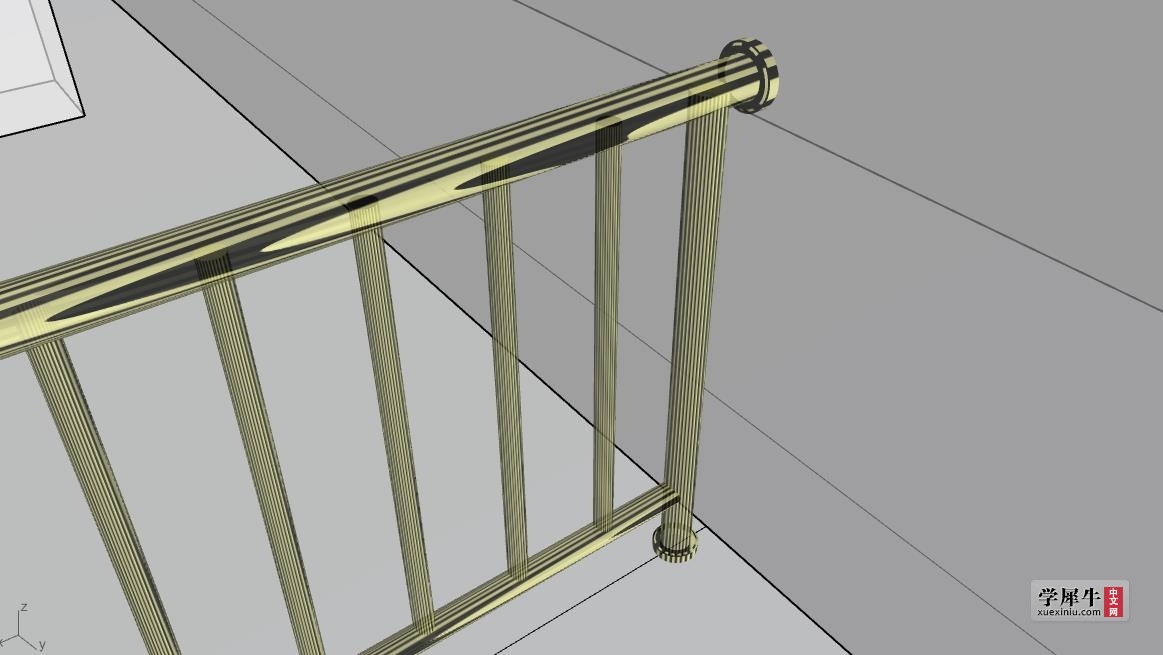

(3)斑马纹展示图:
(4)压缩文件中内容

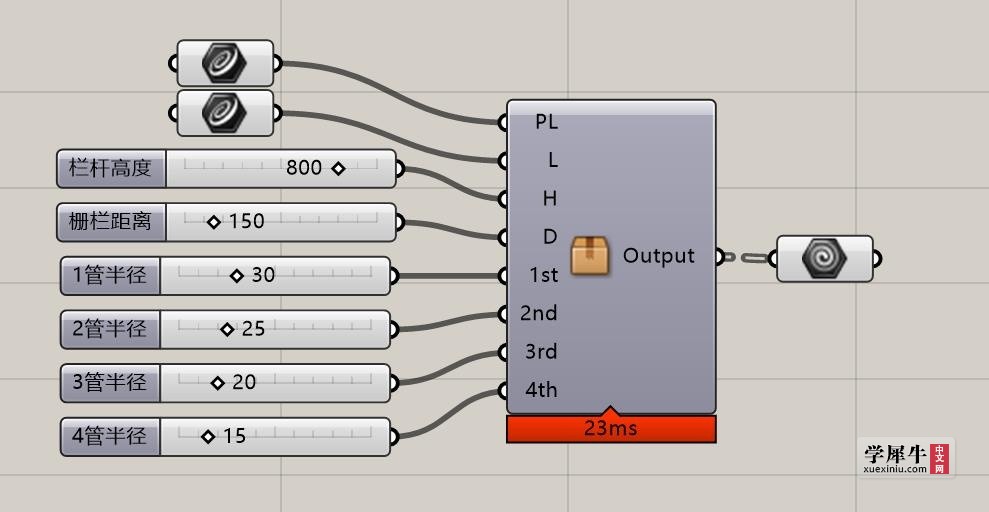

(5)GH使用说明 6.jpg
GH提供:图片上这些数据可以随意更改
接口1输入多于一段的折线形栏杆的底部多段线(curve即可),接口2是输入单独一段的栏杆底部线段(curve即可)。
剩下的是栏杆高度,栏杆的间距和四种栏杆的粗细。
底部栏杆设定的是在整体高度的1/6处,转折处的大球球半径是粗栏杆的1.5倍,两端的左右缩进都是70mm,这些是固定在电池里的。

(6)亮点介绍1、模型是用grasshopper生成的,gh是我编写的,并不高深但是应该还算实用。我不太会渲染图片大家将就看。
2、单独的一个模型只提供一个5米的固定栏杆模型,一般情况下修修剪剪也够用的!希望能给您的工作带来帮助。
3、另外提供的是gh的打包好的电池,可以任意无限制作一段或者多段折线的栏杆!只需要简单的bake就可以!
4、模型或者bake出来的模型都是单面一层皮的东西,没有厚度,仅能提供观看,不要细究更不要用来算量!
5、奈何本人水平实在有限,gh生成的模型可能会有不少重复重叠的物件,一般情况下不影响渲染,如果因此给您造成困扰,我在这提前说了哈,十分抱歉!
6、大家如果有什么想要我帮忙做的可以回复到本帖,我有时间了会挑简单的尝试一下帮助大家。
ps:关于第5点,实在在意的话拆开模型手动删一删也是可以解决的嘛
       谢谢



不锈钢栏杆制作.zip

74.91 KB, 下载次数: 0, 下载积分: 经验 1

售价: 50 颗牛丸  [记录]  [购买]  [充值]

gh电池文件

金属栏杆扶手.3dm

1.08 MB, 下载次数: 1, 下载积分: 经验 1

售价: 10 颗牛丸  [记录]  [购买]  [充值]

单独的一段5米栏杆
