gh 的两点/3点定位（缩放）是哪个？

各位大神请指点下，
犀牛里的定位物件 3点命令为：Orient3pt 可以缩放一个物件到指定的3个点

请问gh里哪个电池可以做到这个功能？

gh里的scale 是中心整体比例缩放，不合适；
scale NU三轴缩放也不对，也是按比例走，不适合。

请会的前辈出手~

已获得悬赏 5 经验+20 牛丸

Triangle Mapping 用法如图

NightEYE · | 发表于 2021-7-6 16:22:33

Triangle Mapping
用法如图

yuangel · | 发表于 2021-7-7 10:20:16

一楼正解

lesnco · | 发表于 2021-7-10 11:46:20

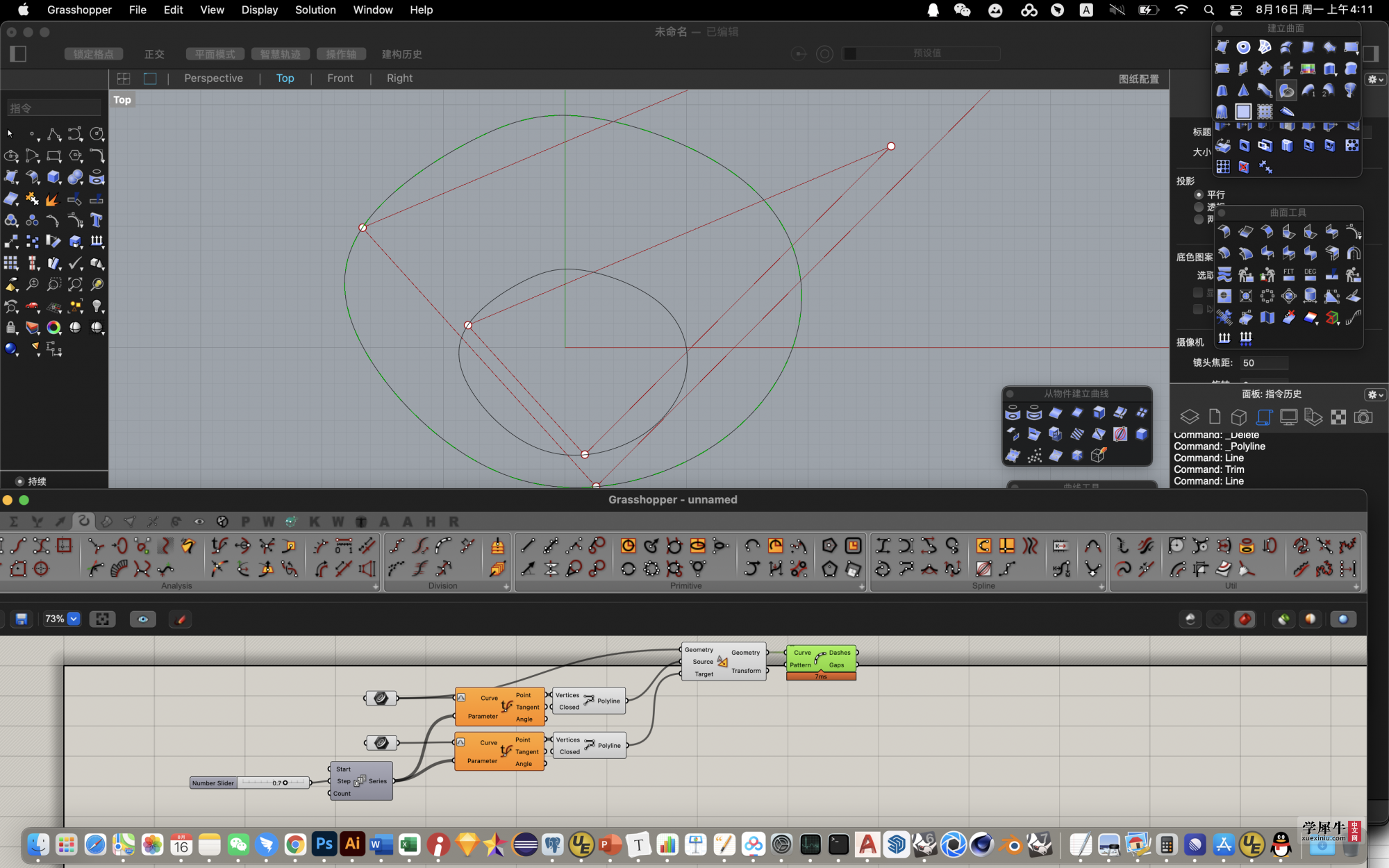

补充了一张图（上次明明黏贴了图示怎么没显示）

lesnco · | 发表于 2021-8-15 09:44:34

三角4角都试了下，达不到虚线的效果，3角的会变形，4角的不经过所有点，只经过一个点，还是整体缩放。

NightEYE · | 发表于 2021-8-16 04:15:01

你这个不对的，你的三角形已经变形了，三个内角角度都不一样，那你就不能怪三点定位后有形变
正确做法是保证三个顶点在曲线上的t 值是一致的，基础知识还是要打打好的

当然你内外的两个曲线是要等比例的，如果内外两个曲线都不是等比例的，曲率处处不等的话，谁知道你想要怎么缩放呢..

yuangel · | 发表于 2021-8-16 10:02:40

Orient3pt也是会变形的如果原来的三点和定位的三点连线不是相似三角形那就会变形
