帮忙做一个“拉网板效果”程序

想做一个拉网铝板的程序，可以控制拉网的相关尺寸,尤其是进深方向厚度和角度，谢谢那位大神帮忙做一个，在此跪谢

mystins已获得悬赏 5 经验+100 牛丸

最佳答案

其实并不复杂，1是控制UV个数来控制菱形的角度变化；2是控制粘连节点的倾斜度和粘连度；3是控制厚度。。具体逻辑如下：1.把surface或平面用lunchbox菱形化，使用UV个数来控制菱形的角度变化（精确的特定角度不易控 ...

• mystins
• 发表于2021-11-27
• 详细答案 >

jhtuyhbh 发表于 2021-11-27 08:23
大佬能不能看看grass的思路感谢

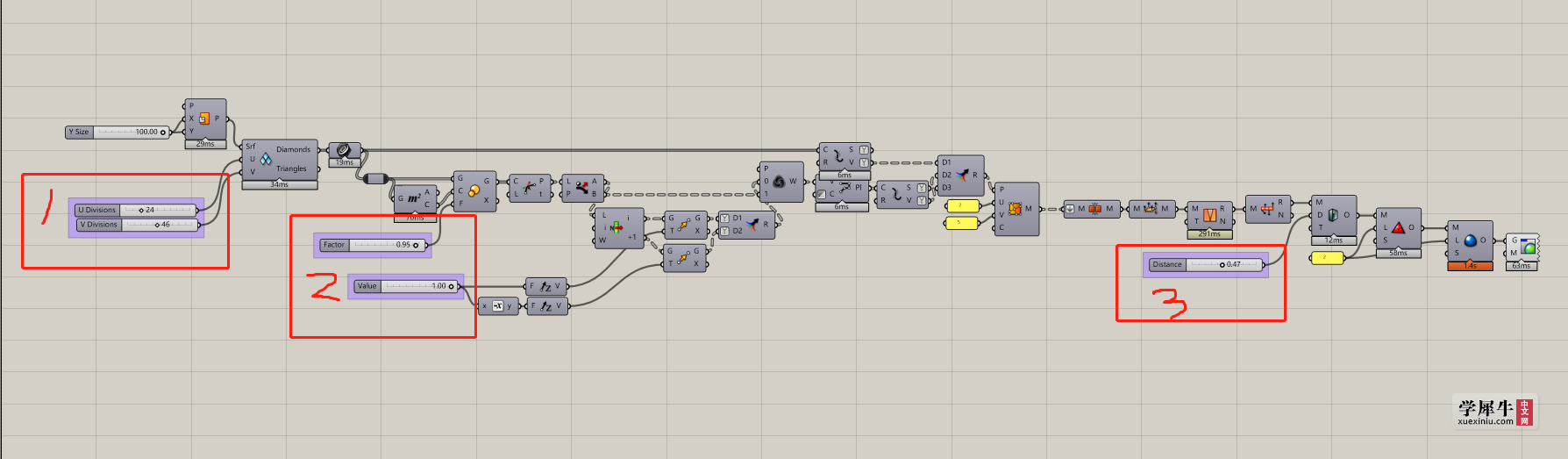

其实并不复杂，1是控制UV个数来控制菱形的角度变化；2是控制粘连节点的倾斜度和粘连度；3是控制厚度。。具体逻辑如下：1.把surface或平面用lunchbox菱形化，使用UV个数来控制菱形的角度变化（精确的特定角度不易控制，需优化思路）；

2.选出菱形面（三角面舍去），然后缩小，选出对角顶点，上下等距离反向移动；
3.编织连线，拟合mesh面，join和统一法线方向等；

4.用WD给个一定的厚度，而后细分即可。。
仅为抛砖引玉，仅供参考！！！

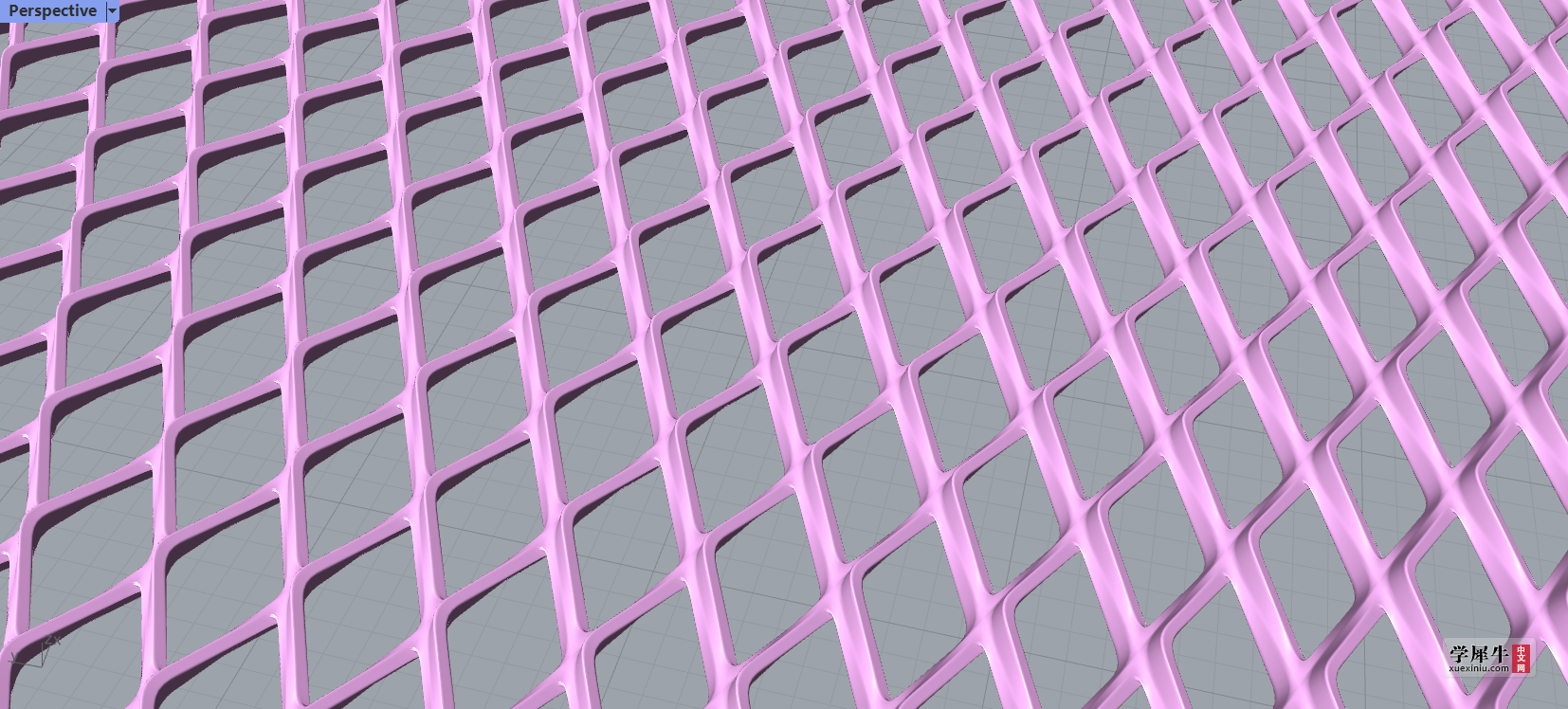

这样？

mystins 发表于 2021-11-26 22:03
这样？

大佬能不能看看grass的思路感谢

非常谢谢，我先按照您 的程序 自己试试

提供一份现实中生产铁丝网的逻辑思路，知道现实思路的话电池其实不重要，所以想研究思路的就别下载电池图了（因为加密了），想要直接用的话可以下载。

小宇很厉害 发表于 2021-12-31 11:44
提供一份现实中生产铁丝网的逻辑思路，知道现实思路的话电池其实不重要，所以想研究思路的就别下载电池 ...

为什么我导进去电池后什么都没有呢？
