求教一下这种孔怎么排

发布于 2022-1-12 5 点赞 13 评论 900 浏览

mystins已获得悬赏 5 经验+66 牛丸

最佳答案

简单做了个示意,楼主可根据自己需求自己调整即可,仅供参考!!
这种孔用GH怎么排?
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

yuangel | 资深设计师 | 发表于 2022-1-12 15:17:53
就是简单的随机减少

木木木木木。 · 发表于 6 天前 交流

[attachimg]454456[/attachimg] 按你的电池弄的,感觉一样 感觉又有些不一样,这是什么问题造成的。。这些小方块虽然长短不一,但是有些小方块的边角是连在一起的 有什么办法限制他们的距离 像你这个一样

qq1232005 · 发表于 2022-1-18 16:58 交流

你这个转折连线是怎么实现的?

mystins | 资深设计师 | 发表于 2022-1-12 12:57:17

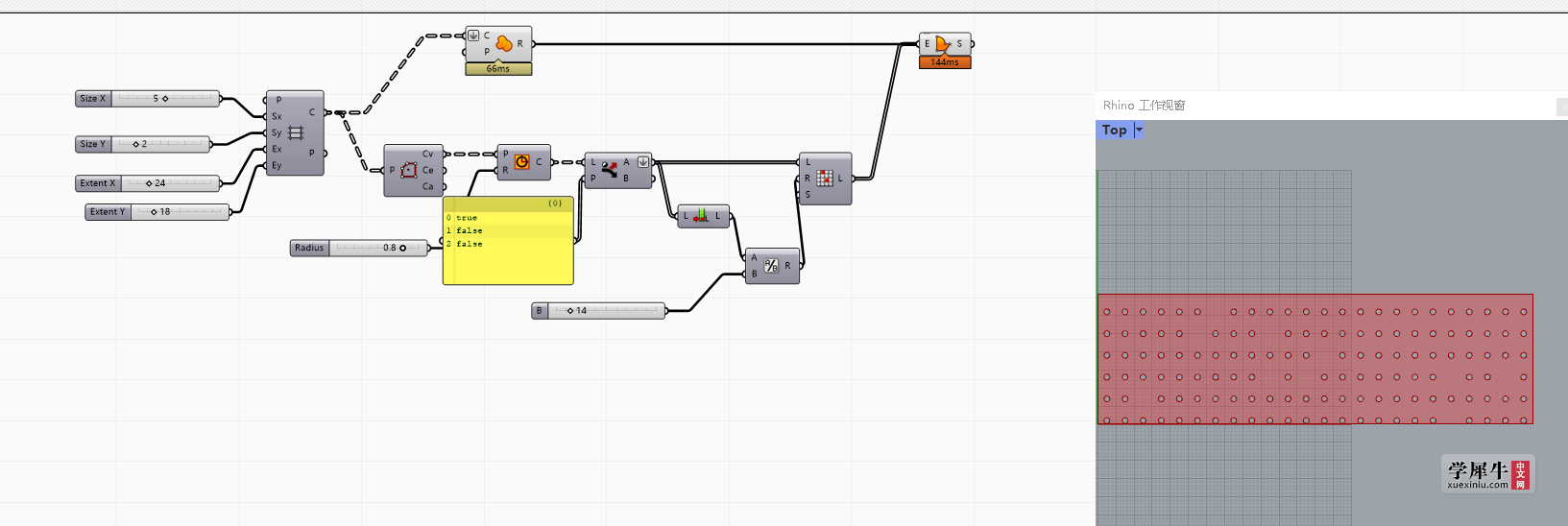

简单做了个示意,楼主可根据自己需求自己调整即可,仅供参考!!

随机条纹穿孔板.gh

14.94 KB, 下载次数: 25, 下载积分: 经验 1

售价: 2 个大洋  [记录]  [充值]

CL。 · 发表于 2022-1-15 13:22 交流

请问大佬这是什么插件

木木木木木。 | 资深设计师 | 发表于 6 天前
yuangel 发表于 2022-1-12 15:17
就是简单的随机减少

按你的电池弄的,感觉一样  感觉又有些不一样,这是什么问题造成的。。这些小方块虽然长短不一,但是有些小方块的边角是连在一起的 有什么办法限制他们的距离 像你这个一样

yuangel · 发表于 6 天前 交流

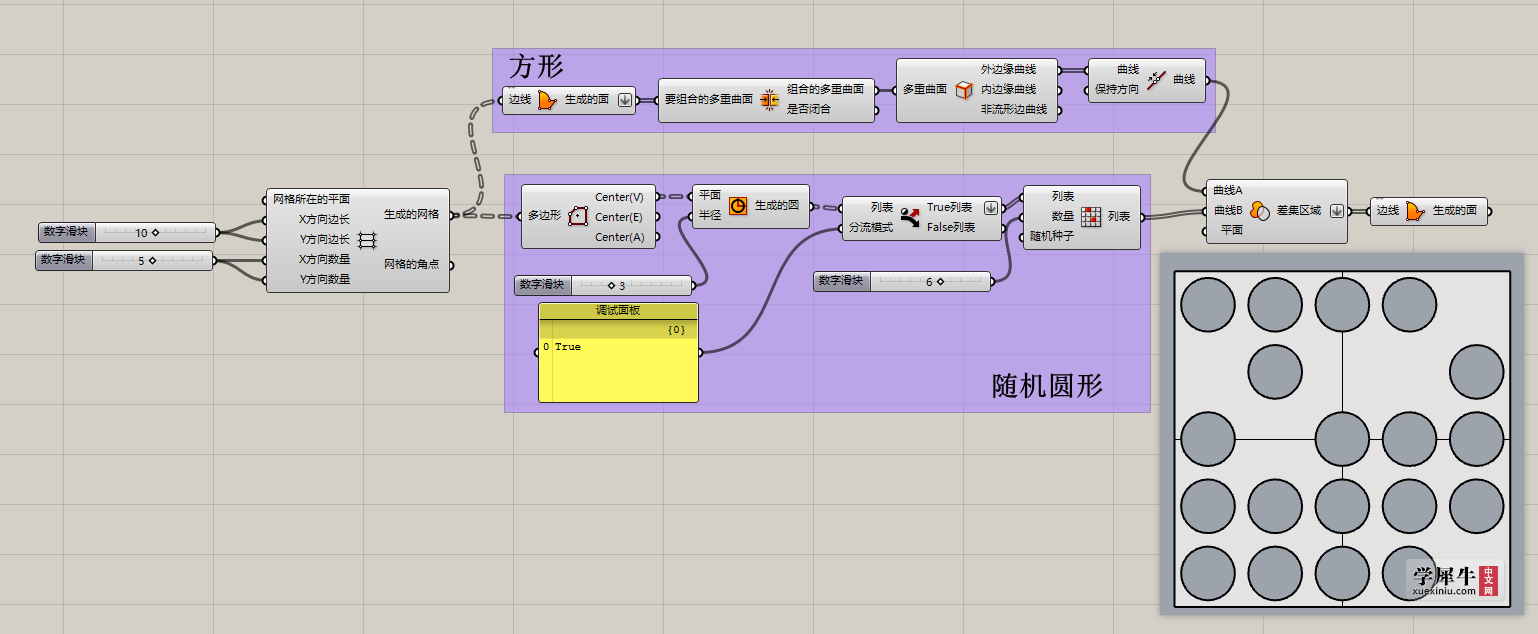

这样更简单

yuangel · 发表于 6 天前 交流

其实前面可以不用isotrim去做 可以直接用square矩阵去做他的每列本来就是一组 不用再去分 但是isotrim可以很明显的控制整体的大小

yuangel · 发表于 6 天前 交流

分组的数值你没连吧 把每一行的小面分成一组 再对这些组dispatch 这个是用来控制间距的

CL。 | 设计助理 | 发表于 2022-1-15 13:22:14
mystins 发表于 2022-1-12 12:57
简单做了个示意,楼主可根据自己需求自己调整即可,仅供参考!!

请问大佬这是什么插件

mystins · 发表于 2022-1-15 22:25 交流

没用插件,都是GH原生电池

mystins | 资深设计师 | 发表于 2022-1-15 22:25:25
CL。 发表于 2022-1-15 13:22
请问大佬这是什么插件

没用插件,都是GH原生电池
qq1232005 | 设计助理 | 发表于 2022-1-18 16:58:56
yuangel 发表于 2022-1-12 15:17
就是简单的随机减少

你这个转折连线是怎么实现的?

yuangel · 发表于 7 天前 交流

是个插件来着 riched wire types 在food4r可以搜到

yuangel | 资深设计师 | 发表于 7 天前
qq1232005 发表于 2022-1-18 16:58
你这个转折连线是怎么实现的?

是个插件来着  riched wire types 在food4r可以搜到
yuangel | 资深设计师 | 发表于 6 天前
木木木木木。 发表于 2022-1-20 17:21
按你的电池弄的,感觉一样  感觉又有些不一样,这是什么问题造成的。。这些小方块虽然长短不一,但是有 ...

分组的数值你没连吧  把每一行的小面分成一组 再对这些组dispatch 这个是用来控制间距的
yuangel | 资深设计师 | 发表于 6 天前
木木木木木。 发表于 2022-1-20 17:21
按你的电池弄的,感觉一样  感觉又有些不一样,这是什么问题造成的。。这些小方块虽然长短不一,但是有 ...

其实前面可以不用isotrim去做 可以直接用square矩阵去做他的每列本来就是一组 不用再去分 但是isotrim可以很明显的控制整体的大小
yuangel | 资深设计师 | 发表于 6 天前
木木木木木。 发表于 2022-1-20 17:21
按你的电池弄的,感觉一样  感觉又有些不一样,这是什么问题造成的。。这些小方块虽然长短不一,但是有 ...

这样更简单

木木木木木。 · 发表于 6 天前 交流

[attachimg]454465[/attachimg] 又来交作业了。基于大佬的电池加自己的理解琢磨一晚终于做出来了(卡在之前不知道拍平的作用)。 有个问题想问下大佬,我这个电池组有什么优化空间吗?现在在调整数值时会非常卡

木木木木木。 · 发表于 6 天前 交流

[attachimg]454462[/attachimg]谢谢,来交作业了。这个电池确实简单很多,分析了下电池基本理解了。

木木木木木。 | 资深设计师 | 发表于 6 天前

Dingtalk_20220120192547.jpg 谢谢,来交作业了。这个电池确实简单很多,分析了下电池基本理解了。
木木木木木。 | 资深设计师 | 发表于 6 天前


又来交作业了。基于大佬的电池加自己的理解琢磨一晚终于做出来了(卡在之前不知道拍平的作用)。
有个问题想问下大佬,我这个电池组有什么优化空间吗?现在在调整数值时会非常卡

yuangel · 发表于 5 天前 交流

你这用了两次成面和一次差集肯定卡,上面成面合并提取边框在差集可以删掉 直接拍平矩阵曲线并集 然后和下面随机减少后的圆merge在一起直接成面 而且你的分流只填了一个true好像用了个寂寞 不如删掉

yuangel | 资深设计师 | 发表于 5 天前
木木木木木。 发表于 2022-1-20 23:58
又来交作业了。基于大佬的电池加自己的理解琢磨一晚终于做出来了(卡在之前不知道拍平的作用)。
有个 ...

你这用了两次成面和一次差集肯定卡,上面成面合并提取边框在差集可以删掉  直接拍平矩阵曲线并集 然后和下面随机减少后的圆merge在一起直接成面   而且你的分流只填了一个true好像用了个寂寞  不如删掉
