有无大神给点思路解决

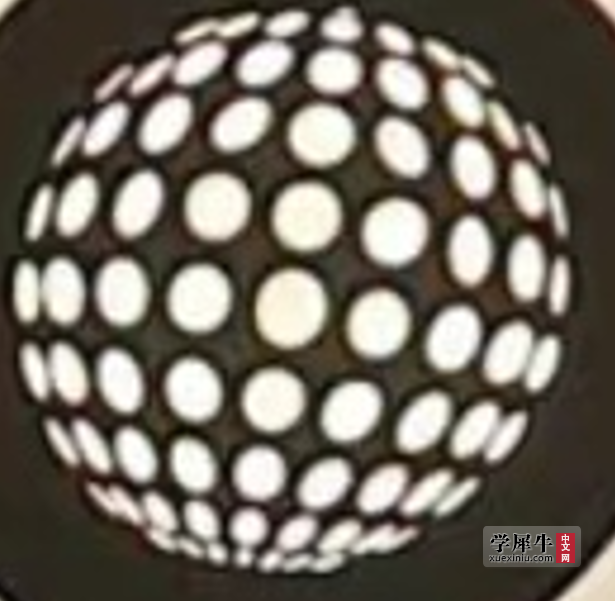

在一个圆形平面切割出这样的渐变孔洞怎么解决

已获得悬赏 5 经验+15 牛丸

楼主是想要平面的吧

大威天龙 · | 发表于 2022-3-24 08:23:36

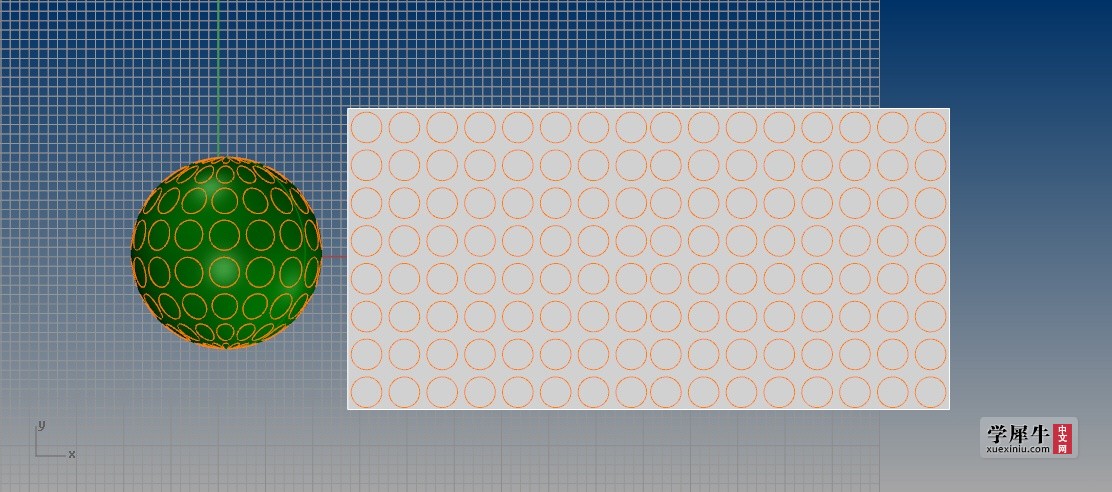

或者你用建立UV曲线（_CreateUVCrv）指令建面排好孔流动上去？（最好是提前把渐变的间距，圆孔大小提前做好）之后再把变形的孔求面积重心得到原点提前算好要得圆直径再建立球体求交集就得到圆孔。你可以按照这个笨思路去试

大威天龙 · | 发表于 2022-3-23 17:10:11

有GH插件首选GH

Z_kkkk · | 发表于 2022-3-23 17:12:49

wx_张先森_nZPBs 发表于 2022-3-23 17:10
有GH插件首选GH

gh不会啊，即使装了插件也没思路

MANQI · | 发表于 2022-3-23 20:04:16

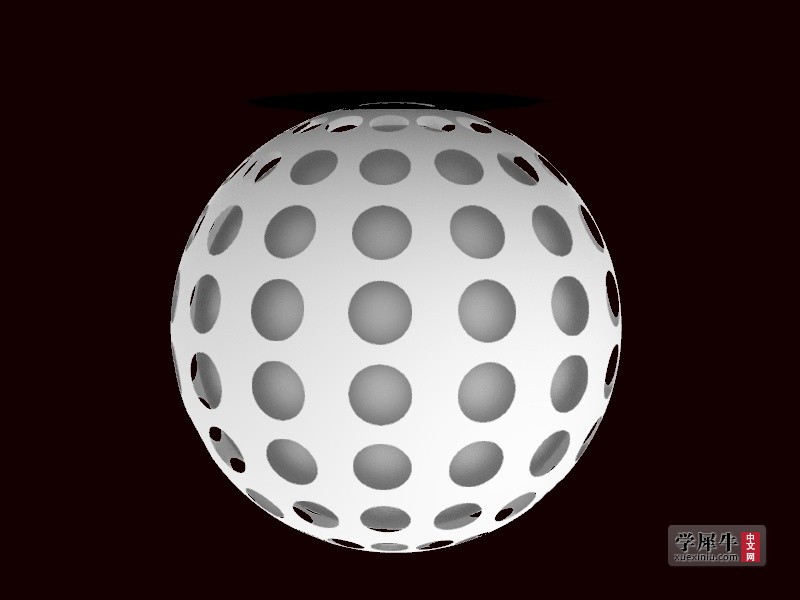

我的思路是
1.画五个渐变大小的圆形
2.制作半圆拱顶
3.抽取拱顶机构线
4.通过曲线流动把五个渐变圆形放到拱顶上
5.把拱顶上的圆形延法线方向挤出
6.顶面旋转阵列，调整数量
7.用挤出物件切割半圆拱顶
7.镜像另一半

war3et · | 发表于 2022-3-23 23:56:29

半径可以再调一下

yjj560 · | 发表于 2022-3-24 11:00:46

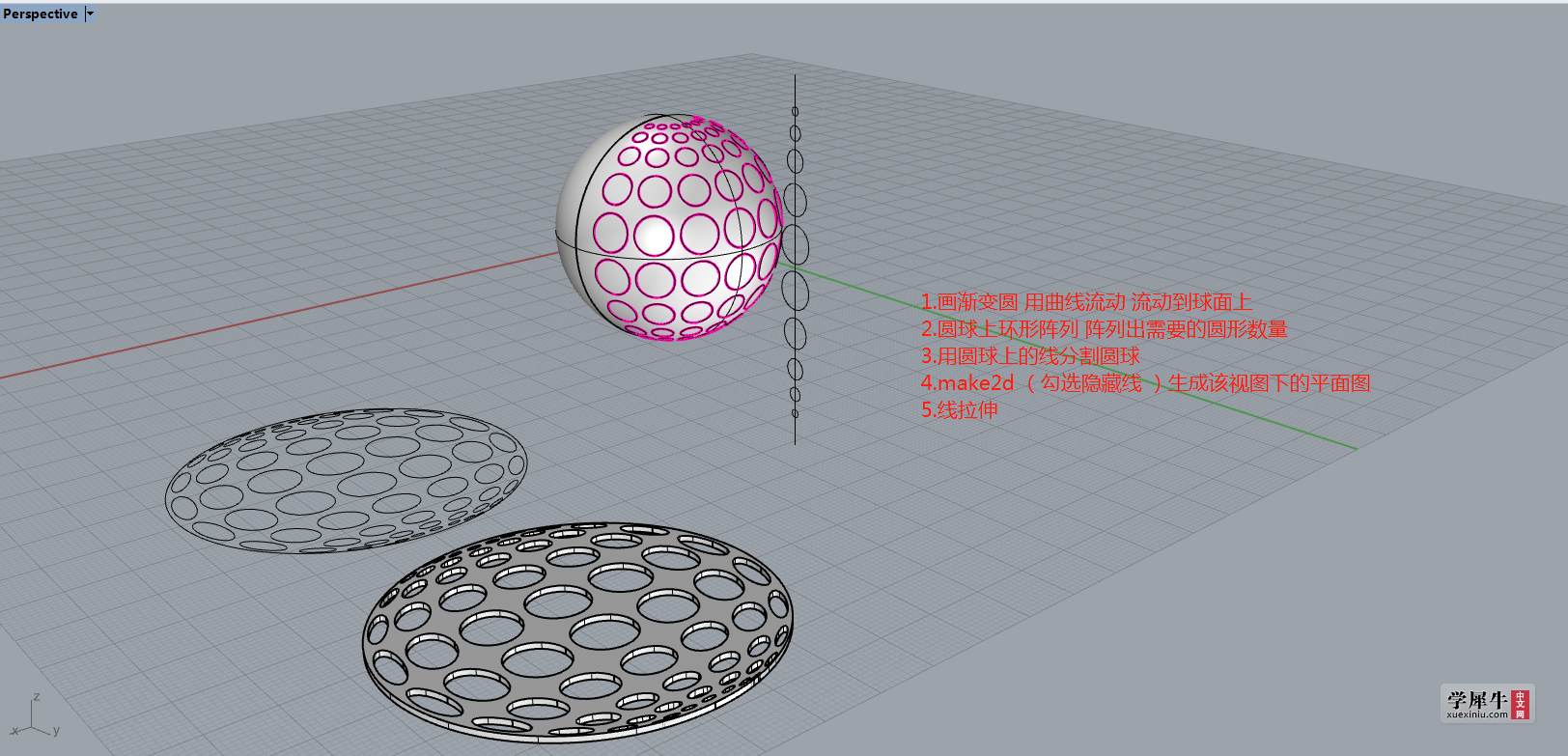

楼主是想要平面的吧

Z_kkkk · | 发表于 2022-3-24 11:03:56

yjj560 发表于 2022-3-24 11:00
楼主是想要平面的吧

对对对，就是这种，非常感谢
