如何在曲线上排列几个尺寸圆球

刚刚接触GH不懂怎么把多个尺寸圆球不相交等距排列到曲线上，球体排列要求是四个尺寸一组（半径40-50-60-70），然后是阵列下去，求助各位大神。

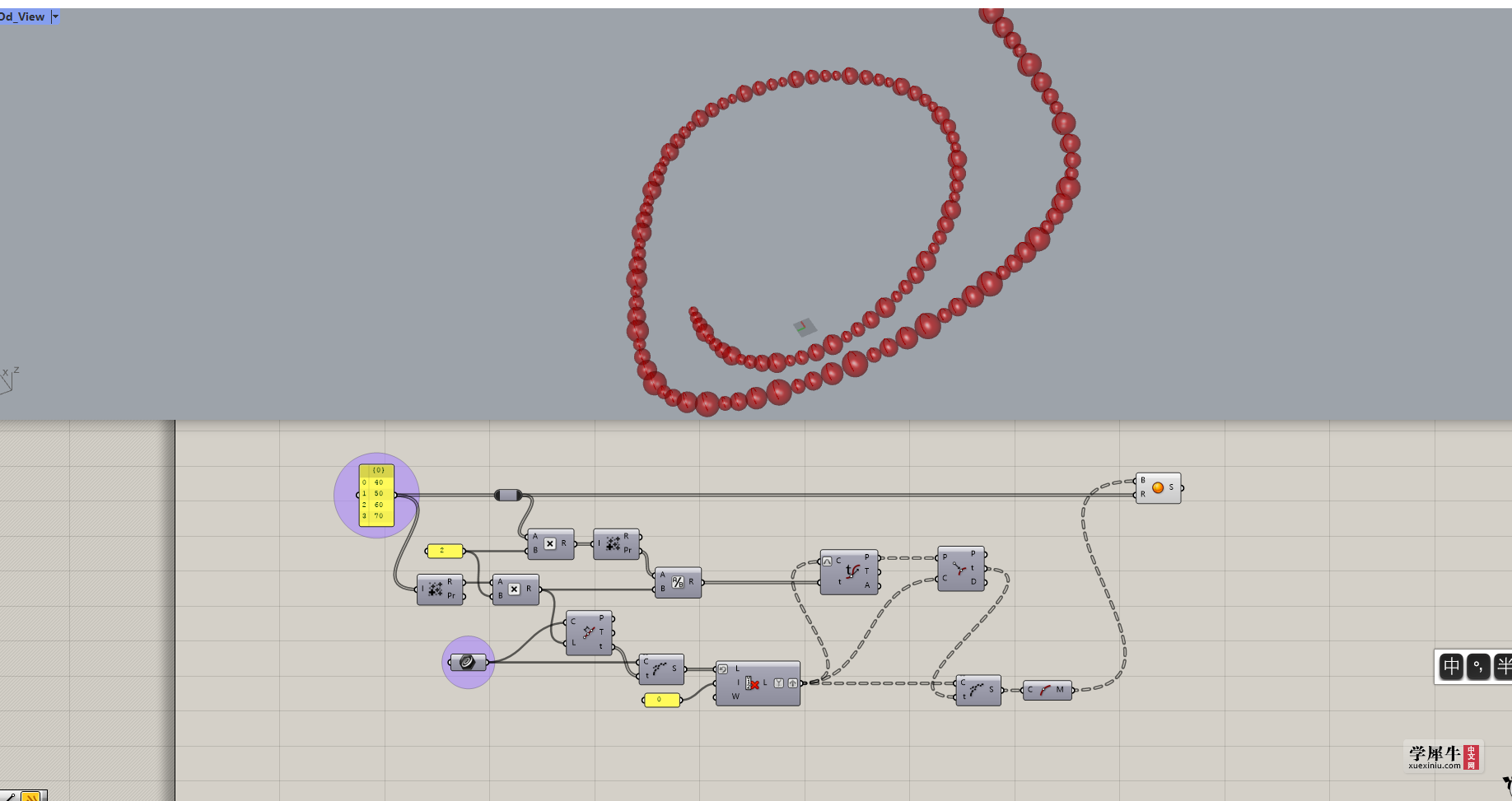

你这个小例子不想电池太麻烦，对数据结构要求会有些高，，可以先从基础学起，，这个电池组几乎可以适用任意空间曲线，因为是曲线所有存在一些误差，但逻辑都一样，仅供参考。。。

基本逻辑如上图，但这样一直做下去电池很多很麻烦（虽然要复制粘贴的只有那么三四个电池）
所以要么用GHpython自己写代码，要么就找找有没有此类功能的插件

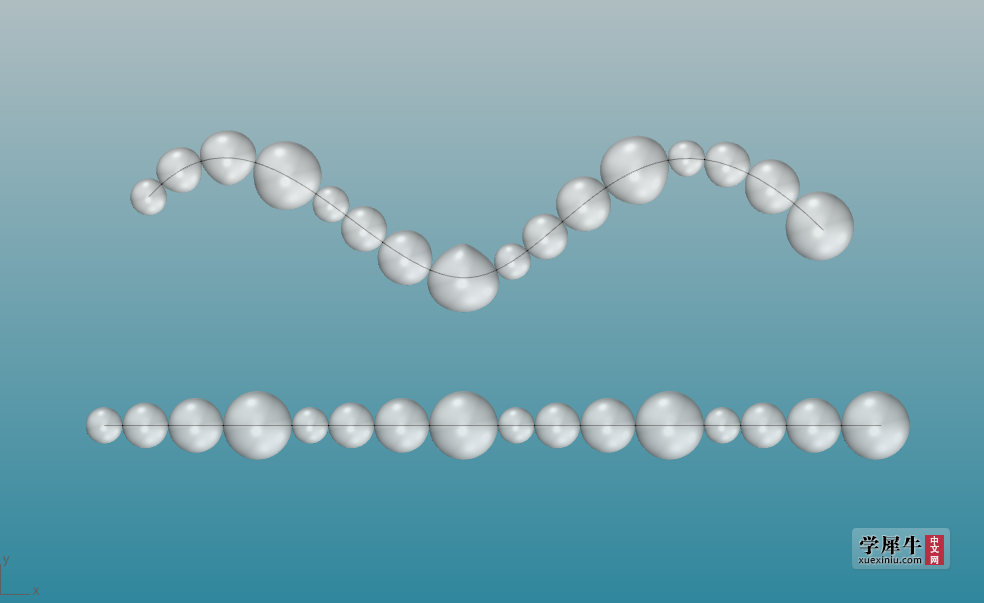

球体中心间距完全正确，说明物理碰撞刚好是贴合但不干涉

流动都用得出来难道我是天才？

小宇很厉害 发表于 2022-3-25 19:40
基本逻辑如上图，但这样一直做下去电池很多很麻烦（虽然要复制粘贴的只有那么三四个电池）
所以要么用GHpy ...

谢谢，我刚刚接触，我研究研究电池逻辑

A杰 发表于 2022-3-25 22:48
谢谢，我刚刚接触，我研究研究电池逻辑

电池逻辑其实就只是很简单的几何逻辑

不懂 感觉曲线曲率大的情况下小球必然相交吧

其实虽然平时不常遇到，但是这种例子还挺好玩的。
可若要精确，就得走底层逻辑，然后想办法简化流程；或者如果只为了视觉效果差不多即可，那么从Parameter（参数）入手会很高效，缺点就是误差，尤其是当曲线在两个参数点中间附近有特别明显的拐点时，生成的球体会严重干涉。
这两个方向需要在动手前就想清楚根本目的然后做出个选择。

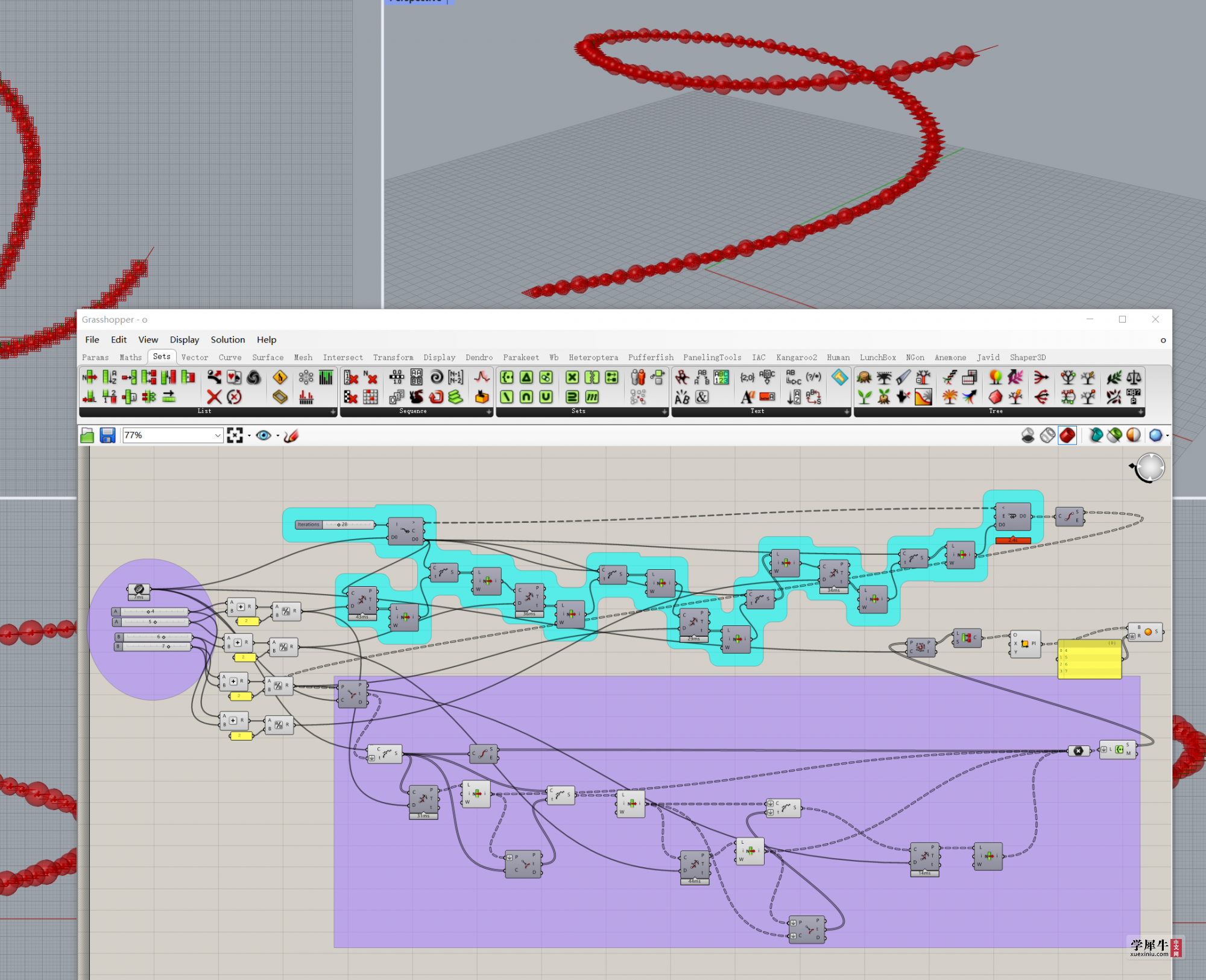

下面再完善一下之前的底层逻辑吧：需要使用anemone进行循环，循环的插入和跳出点需要有明确的思路，也就是说在进行循环前一定要使用适合循环的逻辑，此例子暂时就拆分成了适合循环的流程（先拆段）和后面不适合循环的流程（再次分段并生成球体）。
这种半自动的方法有个明显的缺点就是要预估循环次数，多于需要的数量会产生重叠的球体。

总之无论选择什么方向，最优先的都应该是先掌握一些最基本的逻辑思路，和对电池具体的功能（至少GH自带的大部分电池）有足够的了解，否则无论大家给多少例子出来也很难读懂变成自己的东西。
如果会写C#或者Python会更好，毕竟电池这东西其实就是编程出来的傻瓜版功能包。
没事也可以去food4rhino多看看，可以找到很多优秀的插件。


（啊对在end接口前面加一段判断最后一根线长度的逻辑，可以保证就算把循环次数拉多了也可以及时断开循环，虽然也有误差但是效率会提升不少）

mystins 发表于 2022-3-25 23:41
你这个小例子不想电池太麻烦，对数据结构要求会有些高，，可以先从基础学起，，这个电池组几乎可以适用任意 ...

谢谢大神提供的思路方法，我保存下来研究

小宇很厉害 发表于 2022-3-27 04:40
其实虽然平时不常遇到，但是这种例子还挺好玩的。
可若要精确，就得走底层逻辑，然后想办法简化流程；或者 ...

谢谢大师帮忙解答
