    grasshopper,弧线和直线生成的管状实体合并不了

    发布于 2022-6-5 4 点赞 16 评论 2039 浏览

    Grasshopper 建模思路

    电子王

    收听TA
    <工作软件犀牛Rhino5.0>
    莫名奇妙的，，就是合并不了，，，如果给直线管子调节的小一点就能合并。。好奇怪啊
    烘培出去，用犀牛实体合并一样无法合并
    看看这个，，更玄学，，，，，就是烘培出去用犀牛自带的合并实体也不行，，，，，给那几个竖直的柱子，调小一点点，就能合并，

    我还发现，，只要给竖直的柱子，，移开一点点，就能合并。。。下面那个三角环形状是直线和弧形合并的，，不能合并的位置刚好在弧形和直线的交界处
    当然你修改公差够大也能合并，修改公差也会直接影响grasshopper合并的结果，有时候调节一下犀牛选项单位的公差，，grasshopper莫名奇妙也能合并实体了
    解决办法：注意如果出现不能实体合并成一个,逐条筛查总有一个能解决问题:
    1.要合并的实体必须是封闭的.
    2.要合并的实体如果是穿插关系必须有粗细区别,否则有可能也无法实体合并.
    (为什么是可能呢?粗度一样的实体，要想合并，必须给x轴或y轴方向轻微位
    移一点即可合并，z轴上下移动一样能合并但是移动幅度太大一般不取!
    具体故障原因：是公差引起的!)              见范例：附件
    3.实体并集几何必须合并前摊平.
    4.要合并的几何体积不能出现负数否则都无法实体并集.
    5.如果合并结果是空的,可以修改犀牛"选项"_"文件属性"_"单位"_"绝对公差改为0.1"
    (一般大于等于1或小于0.01都容易无法合并实体;根据模型实际大小而定绝对公差).  见范例：附件




    20220525-故障.gh

    106.37 KB, 下载次数: 2

     [充值]

    20220606实体合并成功与否,有时受模型绝对公差影响.gh

    106.42 KB, 下载次数: 1

     [充值]

    20220606实体合并成功与否,有时受模型相交管大小或位移影响.gh

    124.23 KB, 下载次数: 0

     [充值]

    20220603实体并集注意事项.gh

    115.58 KB, 下载次数: 1

     [充值]

    参与人数 1大洋 +1 收起 理由
    小宇很厉害 + 1

    查看全部评分

    转播
    16 点击回复 4 点击点赞 1 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    小宇很厉害 | 设计总监 | 发表于 2022-6-12 21:44:13
    电子王 发表于 2022-6-12 21:00
    这个文件发给我我覆盖一下。。。

    按我之前回复的那张图找到对应位置吧……
    但我不确定这样是否有用……
    你还不如试试在软件包管理界面找一下Kangaroo看是否能下载安装


    Kangaroo2Component.zip

    170.36 KB, 下载次数: 8

     [充值]

    1 回复

    举报

    电子王 · 发表于 2022-6-12 21:49 点评

    [attachimg]462150[/attachimg]果然是啊，，非常感谢

    参与人数 1大洋 +5 收起 理由
    电子王 + 5

    查看全部评分

    小宇很厉害 | 设计总监 | 发表于 2022-6-8 00:23:35
    电子王 发表于 2022-6-7 20:58
    就是没有


    正常的都会有的，只能说是你的不正常……
    我是官网下载的安装包……直接就自带……
    然后我发现它是Kangaroo插件里的组件，可Kangaroo是官方员工自己开发的，免费集成到了Rhino中啊……

    1 回复

    举报

    电子王 · 发表于 2022-6-12 21:00 点评

    这个文件发给我我覆盖一下。。。

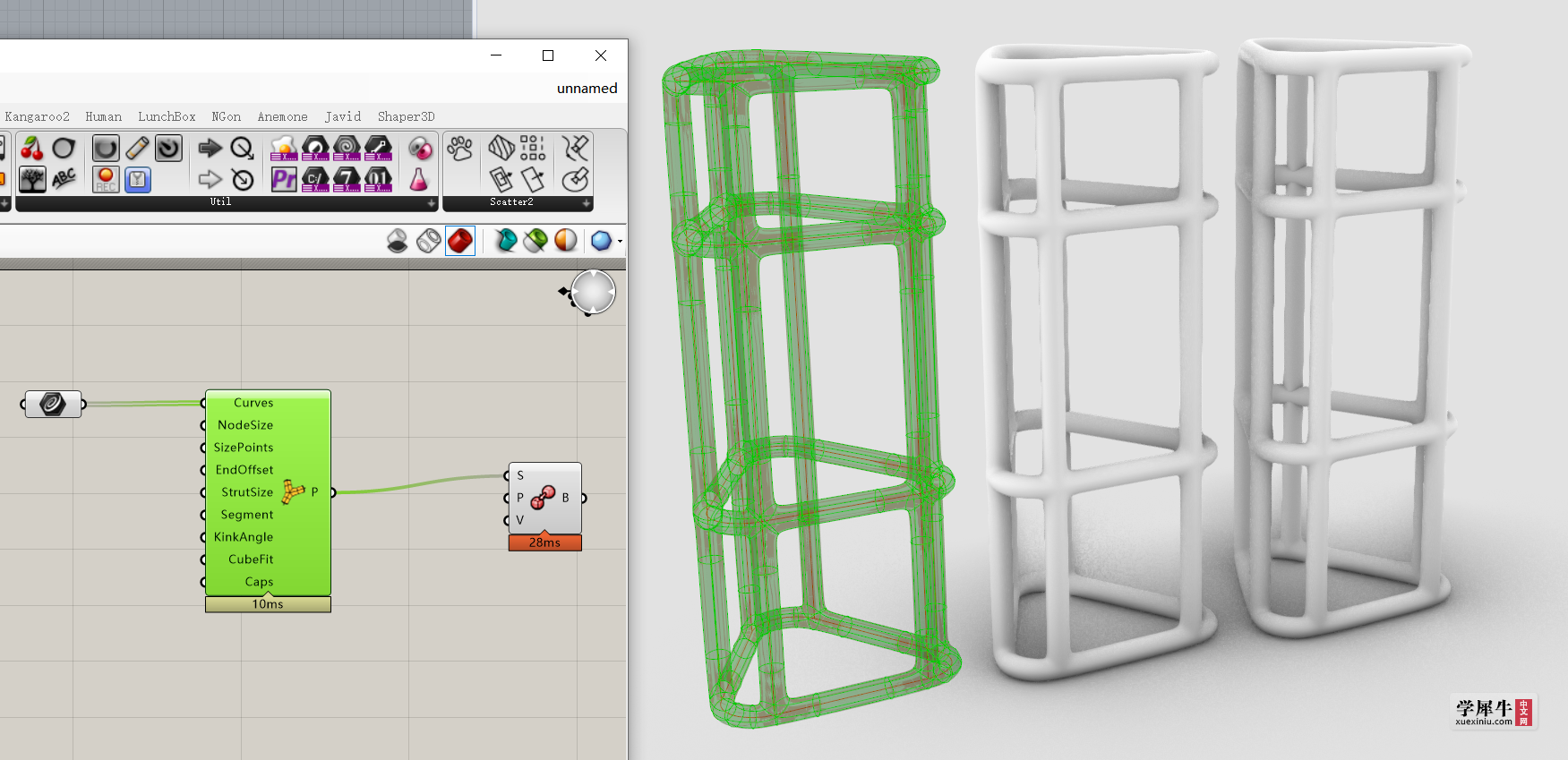

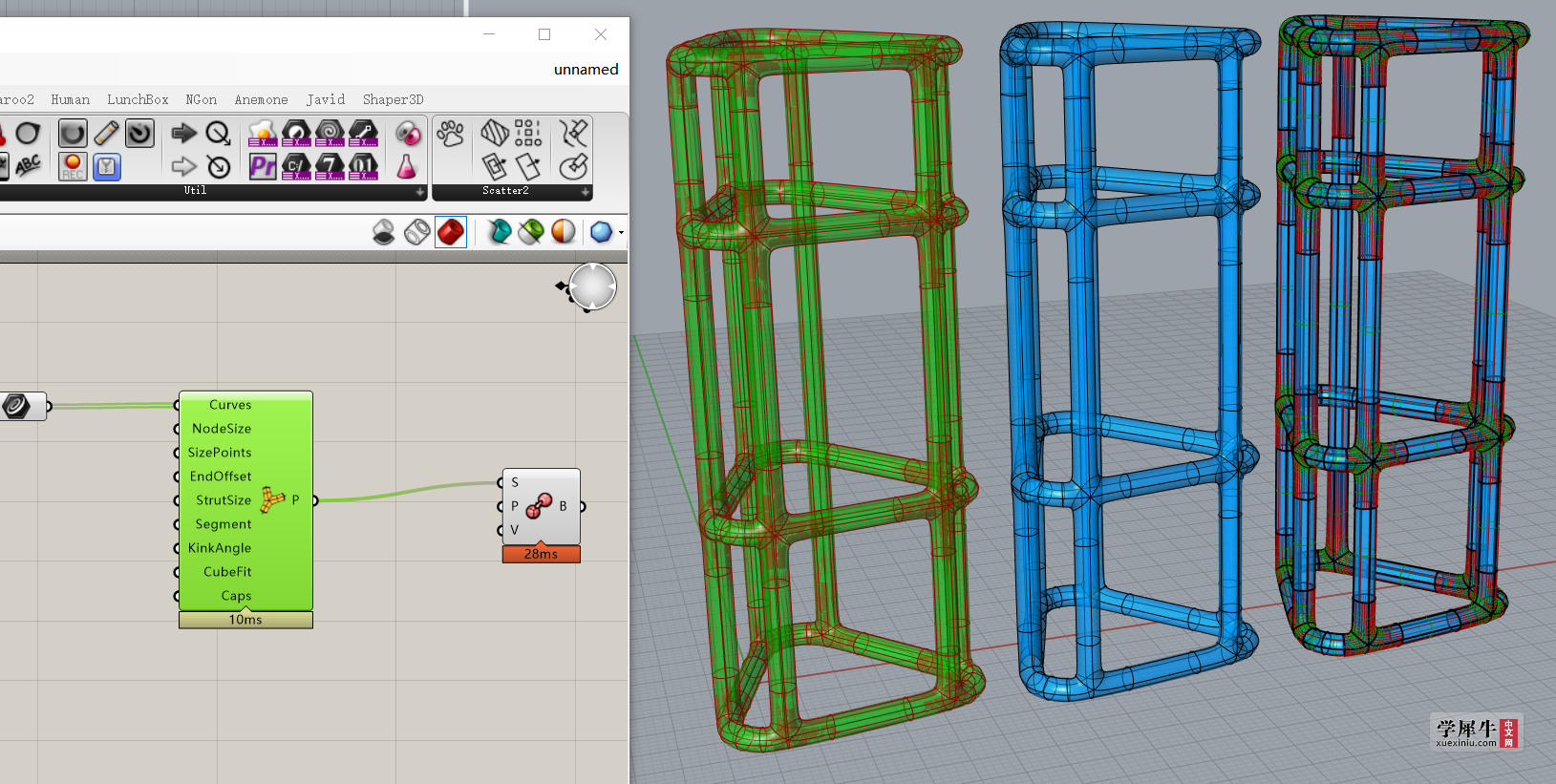

    小宇很厉害 | 设计总监 | 发表于 2022-6-7 07:53:10
    为啥不用MultiPipe……？
    专业的事交给专业的电池做……
    1 回复

    举报

    电子王 · 发表于 2022-6-7 19:17 点评

    这个能能不细分处理接缝吗，，我要对接缝是拿来激光切割的。

    参与人数 1大洋 +2 收起 理由
    电子王 + 2 新功能把，，没怎么见过啊。。能不细分处理.

    查看全部评分

    小星星诶呀 | 资深设计师 | 发表于 2022-6-6 14:17:49

    回帖奖励 +5 个大洋


    俺只能给你82分 其他18分以666给你
    1 回复

    举报

    电子王 | 资深设计师 | 发表于 2022-6-7 19:17:00
    小宇很厉害 发表于 2022-6-7 07:53
    为啥不用MultiPipe……？
    专业的事交给专业的电池做……

    这个能能不细分处理接缝吗，，我要对接缝是拿来激光切割的。
    0 回复

    举报

    小宇很厉害 · 发表于 2022-6-7 19:52 点评

    MultiPipe不是新功能，一直有吧…… 另一个直接转Nurbs的电池是插件，但没它也一样。
    小宇很厉害 | 设计总监 | 发表于 2022-6-7 19:52:43
    电子王 发表于 2022-6-7 19:17
    这个能能不细分处理接缝吗，，我要对接缝是拿来激光切割的。

    MultiPipe不是新功能，一直有吧……
    另一个直接转Nurbs的电池是插件，但没它也一样。
    0 回复

    举报

    电子王 · 发表于 2022-6-7 20:05 点评

    我的犀牛7.4就没有
    电子王 | 资深设计师 | 发表于 2022-6-7 20:05:50
    小宇很厉害 发表于 2022-6-7 19:52
    MultiPipe不是新功能，一直有吧……
    另一个直接转Nurbs的电池是插件，但没它也一样。 ...

    我的犀牛7.4就没有
    0 回复

    举报

    小宇很厉害 · 发表于 2022-6-7 20:33 点评

    GH 1.0.0007 版本 Surface分支下的SubD分类里 接缝想要按照现实里切管焊接的思路的话，就用你之前的笨方法就行了…… 稍微大一点然后切掉，反正焊接的容差还是足够大的，毕竟不是很容易100%切出尖角并且完美贴合是吧

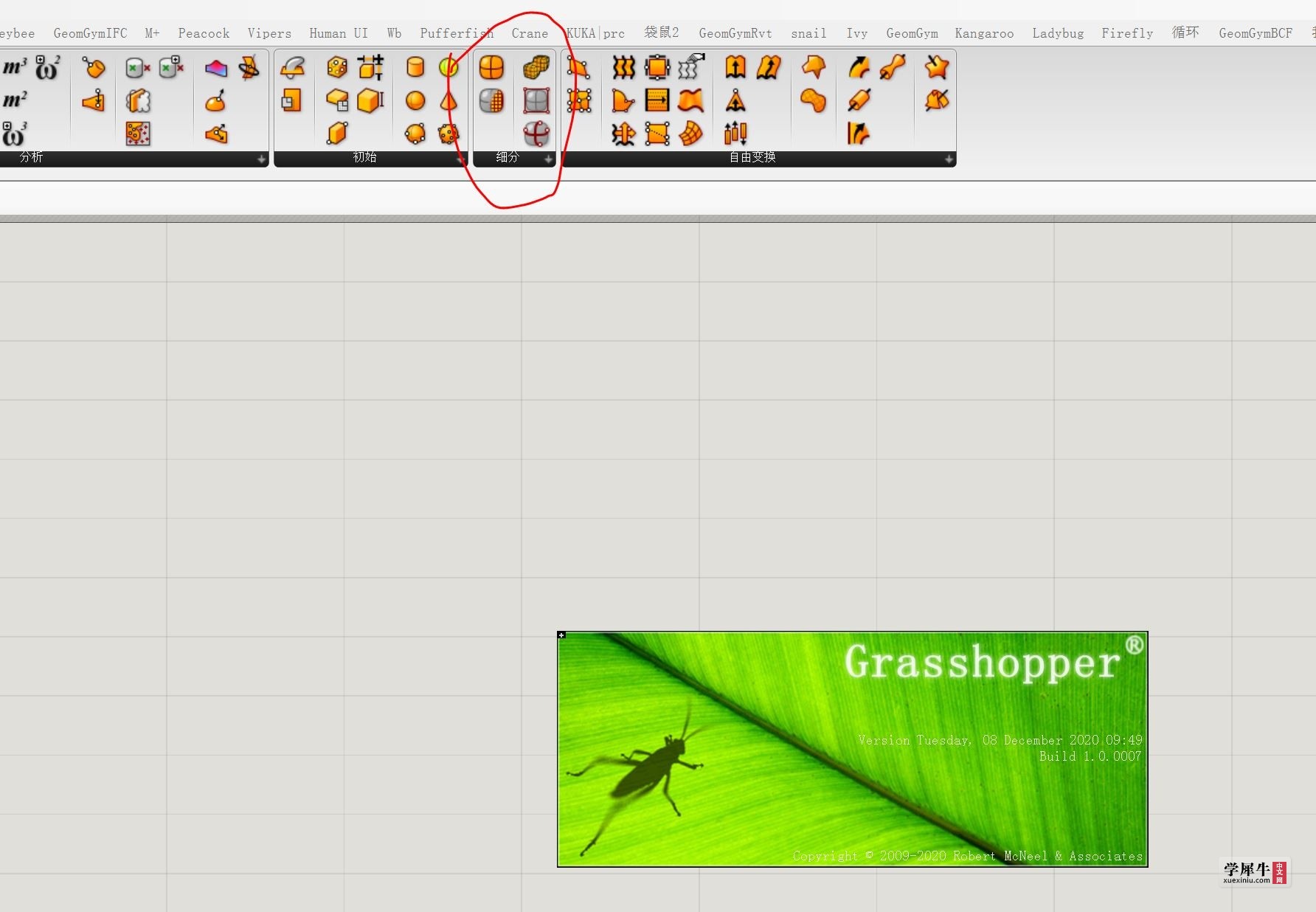

    小宇很厉害 | 设计总监 | 发表于 2022-6-7 20:33:49
    电子王 发表于 2022-6-7 20:05
    我的犀牛7.4就没有

    GH 1.0.0007 版本
    Surface分支下的SubD分类里
    接缝想要按照现实里切管焊接的思路的话，就用你之前的笨方法就行了……
    稍微大一点然后切掉，反正焊接的容差还是足够大的，毕竟不是很容易100%切出尖角并且完美贴合是吧……
    0 回复

    举报

    电子王 · 发表于 2022-6-7 20:58 点评

    [attachimg]461834[/attachimg]就是没有
    电子王 | 资深设计师 | 发表于 2022-6-7 20:58:33
    小宇很厉害 发表于 2022-6-7 20:33
    GH 1.0.0007 版本
    Surface分支下的SubD分类里
    接缝想要按照现实里切管焊接的思路的话，就用你之前的笨方 ...

    捕1获.JPG 就是没有
    0 回复

    举报

    电子王 | 资深设计师 | 发表于 2022-6-12 21:00:41
    小宇很厉害 发表于 2022-6-8 00:23
    正常的都会有的，只能说是你的不正常……
    我是官网下载的安装包……直接就自带……
    然后我发现 ...

    这个文件发给我我覆盖一下。。。
    0 回复

    举报

    电子王 · 发表于 2022-6-12 22:12 点评

    大师你的犀牛是那个版本的。。这么全！！！？我是不是用的该版本的号的犀牛7.4

    小宇很厉害 · 发表于 2022-6-12 21:44 点评

    按我之前回复的那张图找到对应位置吧…… 但我不确定这样是否有用…… 你还不如试试在软件包管理界面找一下Kangaroo看是否能下载安装
    电子王 | 资深设计师 | 发表于 2022-6-12 21:49:08
    小宇很厉害 发表于 2022-6-12 21:44
    按我之前回复的那张图找到对应位置吧……
    但我不确定这样是否有用……
    你还不如试试在软件包管理界面找一 ...

    捕获.JPG 果然是啊，，非常感谢
    0 回复

    举报

    电子王 | 资深设计师 | 发表于 2022-6-12 22:12:10
    电子王 发表于 2022-6-12 21:00
    这个文件发给我我覆盖一下。。。

    大佬你的犀牛是那个版本的。。这么全！！！？我是不是用的该版本的号的犀牛7.4
    0 回复

    举报

    小宇很厉害 · 发表于 2022-6-13 00:24 点评

    好像现在自动更新到了7.18
    小宇很厉害 | 设计总监 | 发表于 2022-6-13 00:24:11
    电子王 发表于 2022-6-12 22:12
    大佬你的犀牛是那个版本的。。这么全！！！？我是不是用的该版本的号的犀牛7.4
    ...

    好像现在自动更新到了7.18
    0 回复

    举报

    电子王 · 发表于 2022-6-13 00:50 点评

    7.4的确低的一批7.18我还以为是7.1.8，我一直以为我的是最新版。好丢人啊。。

    电子王 · 发表于 2022-6-13 00:30 点评

    我 的这**搞的7.4铁定该版本号的(7.4.21040.13001, 2021-02-09)
    电子王 | 资深设计师 | 发表于 2022-6-13 00:30:16
    小宇很厉害 发表于 2022-6-13 00:24
    好像现在自动更新到了7.18

    我 的这**搞的7.4铁定该版本号的(7.4.21040.13001, 2021-02-09)
    0 回复

    举报

    电子王 | 资深设计师 | 发表于 2022-6-13 00:50:43
    小宇很厉害 发表于 2022-6-13 00:24
    好像现在自动更新到了7.18

    7.4的确低的一批7.18我还以为是7.1.8，我一直以为我的是最新版。好丢人啊。。
    0 回复

    举报

    乌龙 | 设计总监 | 发表于 2022-6-13 09:46:23
    如果是切割加工，这样子的尺寸精度是完全够的

    至于为什么一样的数值它不能布尔成功，请参阅Rhino帮助文件中关于“布尔运算”部分的介绍说明
