新手求教

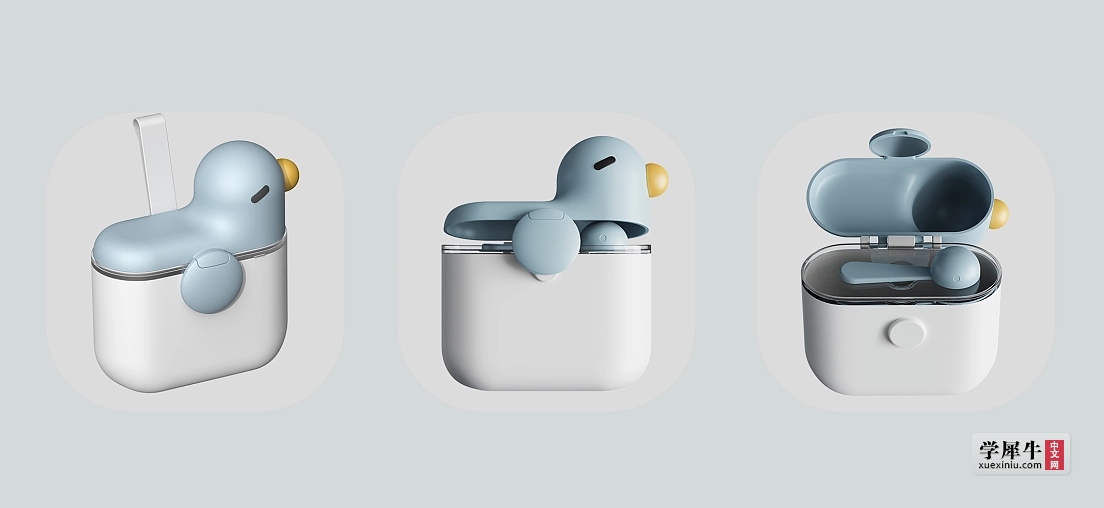

新手想请教下，这个整体外轮廓（不需要细节）的建模步骤思路

已获得悬赏 5 经验+10 牛丸

1.画线 2.单轨 3.曲线-混接 4. 5 6 犀牛5

stvo · | 发表于 2022-8-10 08:39:33

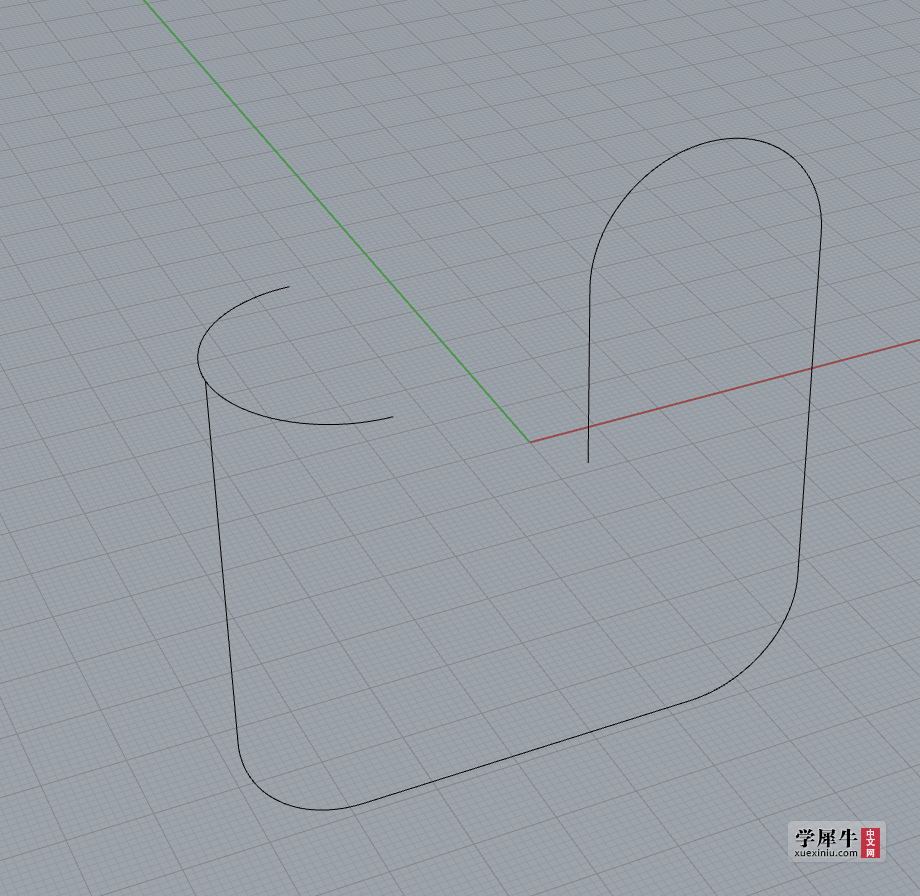

1.画线

画线-单轨1

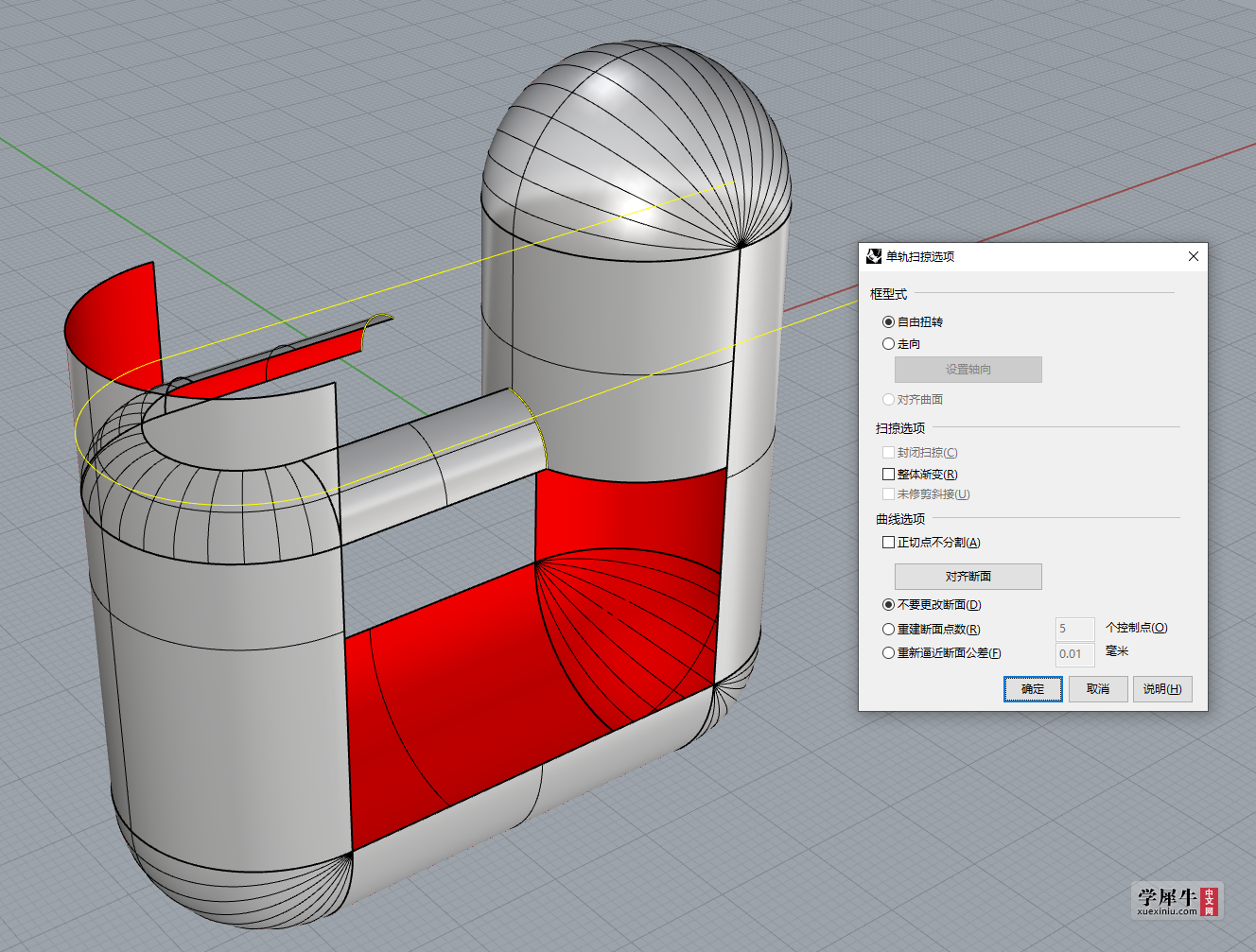

2.单轨

画线-单轨2

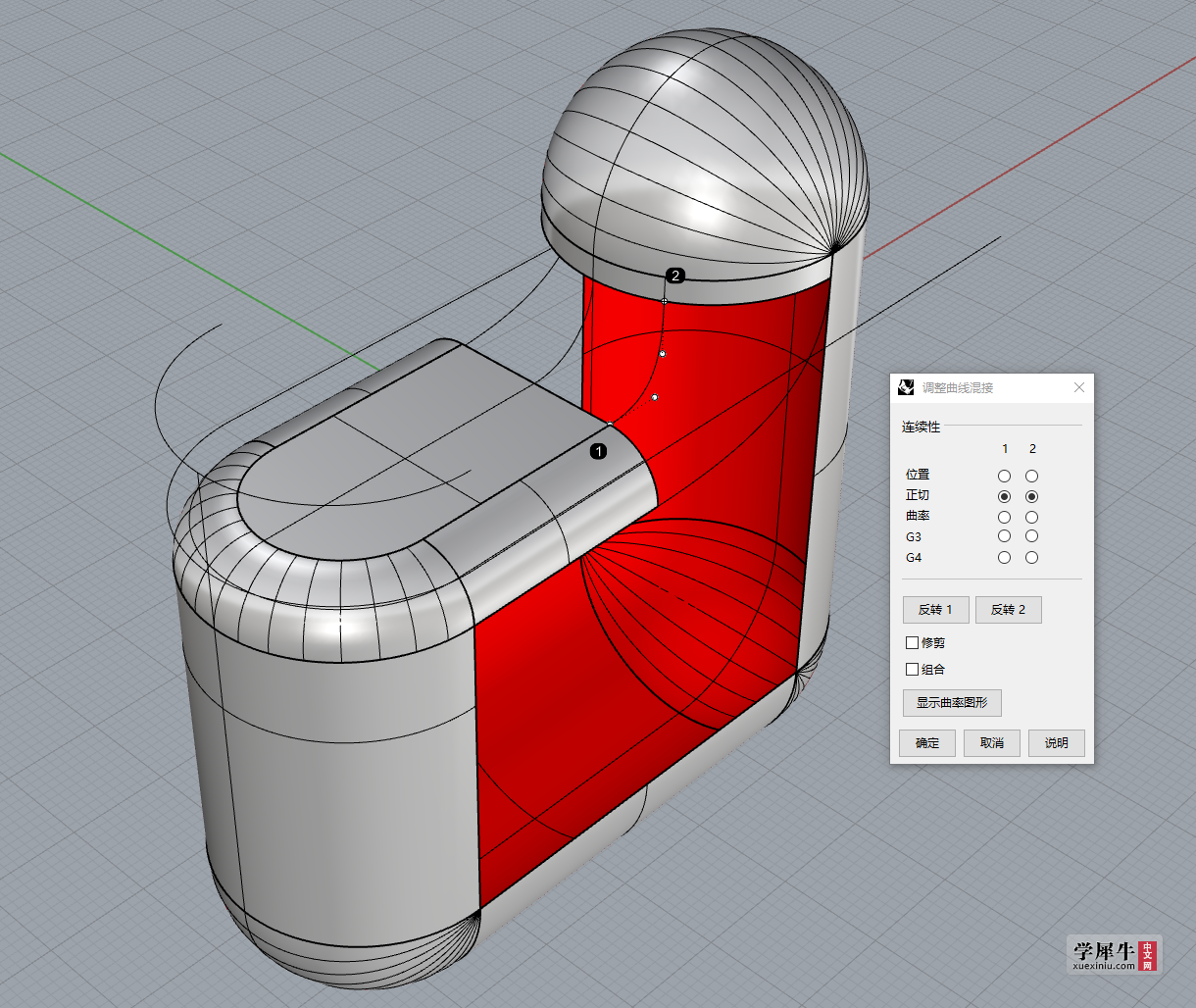

3.曲线-混接

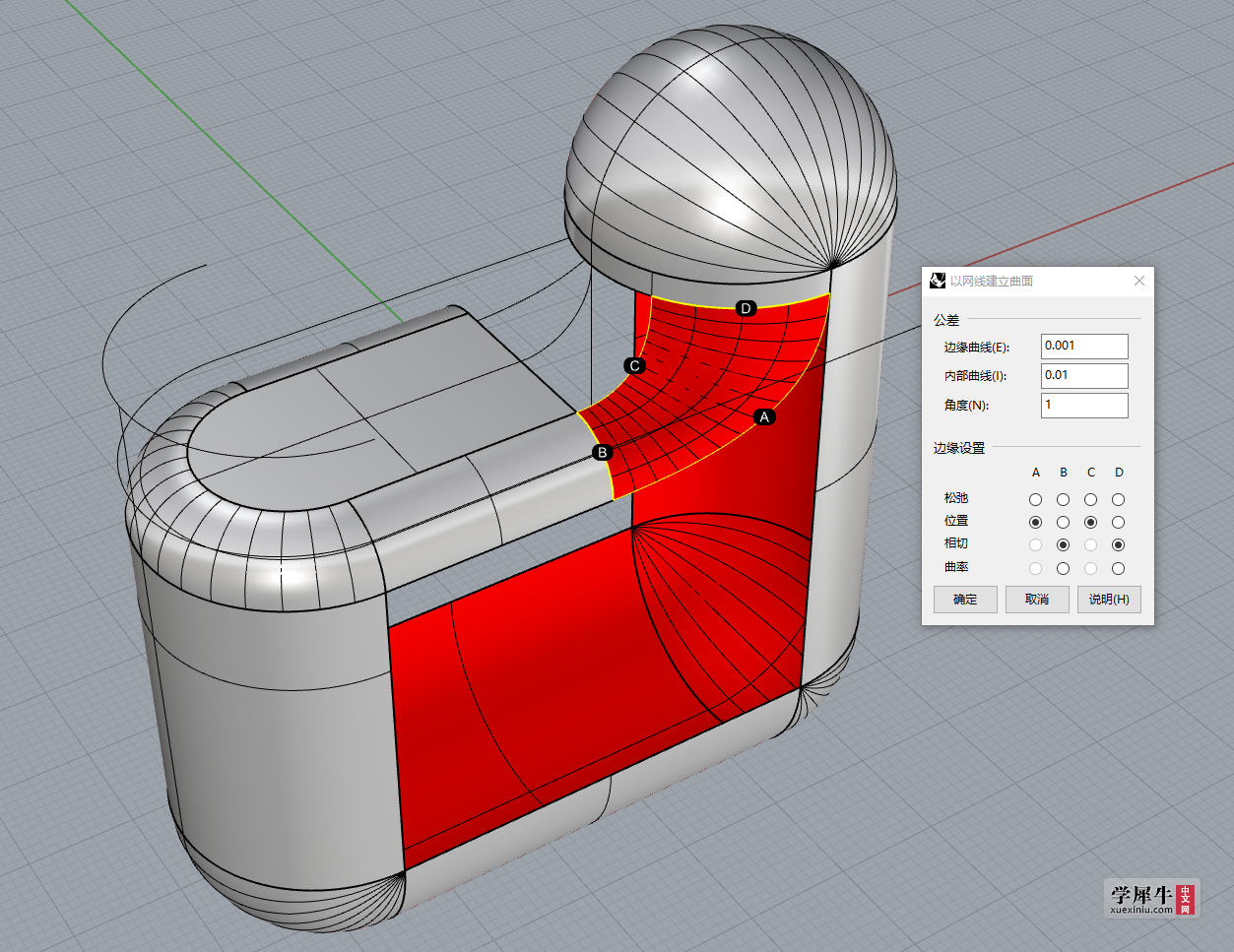

4.

5

6

犀牛5

isms_fUl7fz3I · | 发表于 2022-8-10 11:40:54

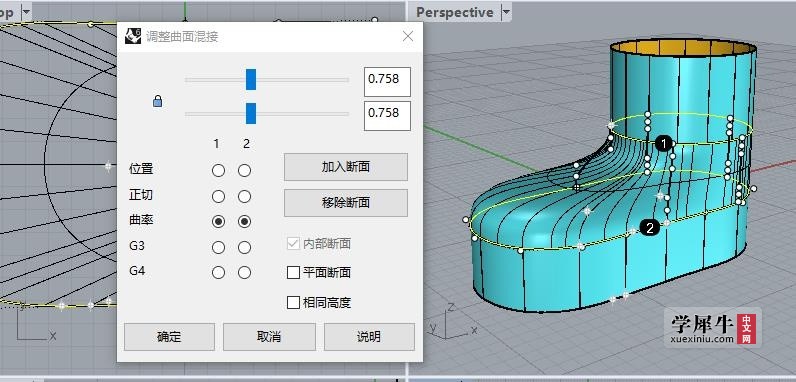

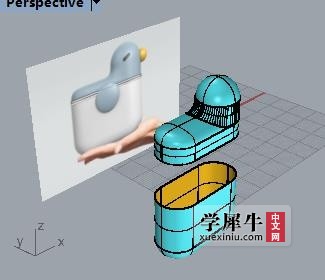

圆角矩形，下边挤出，从中间分开，放样上边缩小一点向下挤出，上边一样放样，加个半球混接，注意圆角矩形的宽度要和球的直径一样

干饭王中王 · | 发表于 2022-8-10 11:17:20

其实会 Y字倒角就可以了直接倒角完事儿

fancy666 · | 发表于 2022-8-10 17:34:12

isms_fUl7fz3I 发表于 2022-8-10 11:40
圆角矩形，下边挤出，从中间分开，放样上边缩小一点向下挤出，上边一样放样，加个半球混接，注意圆角矩 ...

上边那个有弧度的面怎么建呀

isms_fUl7fz3I · | 发表于 2022-8-11 07:56:58

fancy666 发表于 2022-8-10 17:34
上边那个有弧度的面怎么建呀

这样也凑合吧
