求大佬这种渐变凹槽纹理+倒角怎么建

发布于 2023-5-31 6 点赞 18 评论 1779 浏览

微信截图_20230531170823.png 微信截图_20230531170830.png
吴宣已获得悬赏 5 经验+30 牛丸

最佳答案

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

吴宣 | 设计主管 | 发表于 2023-6-1 11:05:44
wx_Y_vWJCc 发表于 2023-6-1 10:55
差不多了你这是混接的嘛,咋整的

01.jpg 02.jpg 03.jpg 04.jpg 05.jpg 06.jpg 07.jpg
2 回复

举报

wx_Y_vWJCc · 发表于 2023-6-1 11:36 点评

我倒角还是倒不出来

光影造像 | 设计总监 | 发表于 2023-5-31 18:32:25
先在曲面上画线,投影 ,拉到曲面 ,提取结构线,等方式
变形调整曲线到需要的形状和位置
然后利用三角形截面,在单轨成体
布尔切割
倒角和提取边缘线-圆管-混接曲面配合使用
整体不算很难
2 回复

举报

wx_Y_vWJCc | 设计助理 | 发表于 2023-5-31 17:32:22
可能不是倒角,是一种混接的曲面但是我用混接一直接不上
0 回复

举报

wx_Y_vWJCc | 设计助理 | 发表于 2023-6-1 08:20:04
光影造像 发表于 2023-5-31 18:32
先在曲面上画线,投影 ,拉到曲面 ,提取结构线,等方式
变形调整曲线到需要的形状和位置
然后利用三角形截 ...

我试过差不多的操作,一个就是我觉得有点麻烦,因为一个面上有几十个这样的凹槽,一个个调曲线很耗时间,还有就是圆角分割混接出来的面不平滑一直有破面
0 回复

举报

ljaicy | 设计主管 | 发表于 2023-6-1 10:11:39
需要倒角得边,使用圆管,顶点转折处需要点一下,自己设置下半径、、、、用圆管切掉再使用混接
0 回复

举报

吴宣 | 设计主管 | 发表于 2023-6-1 10:32:36

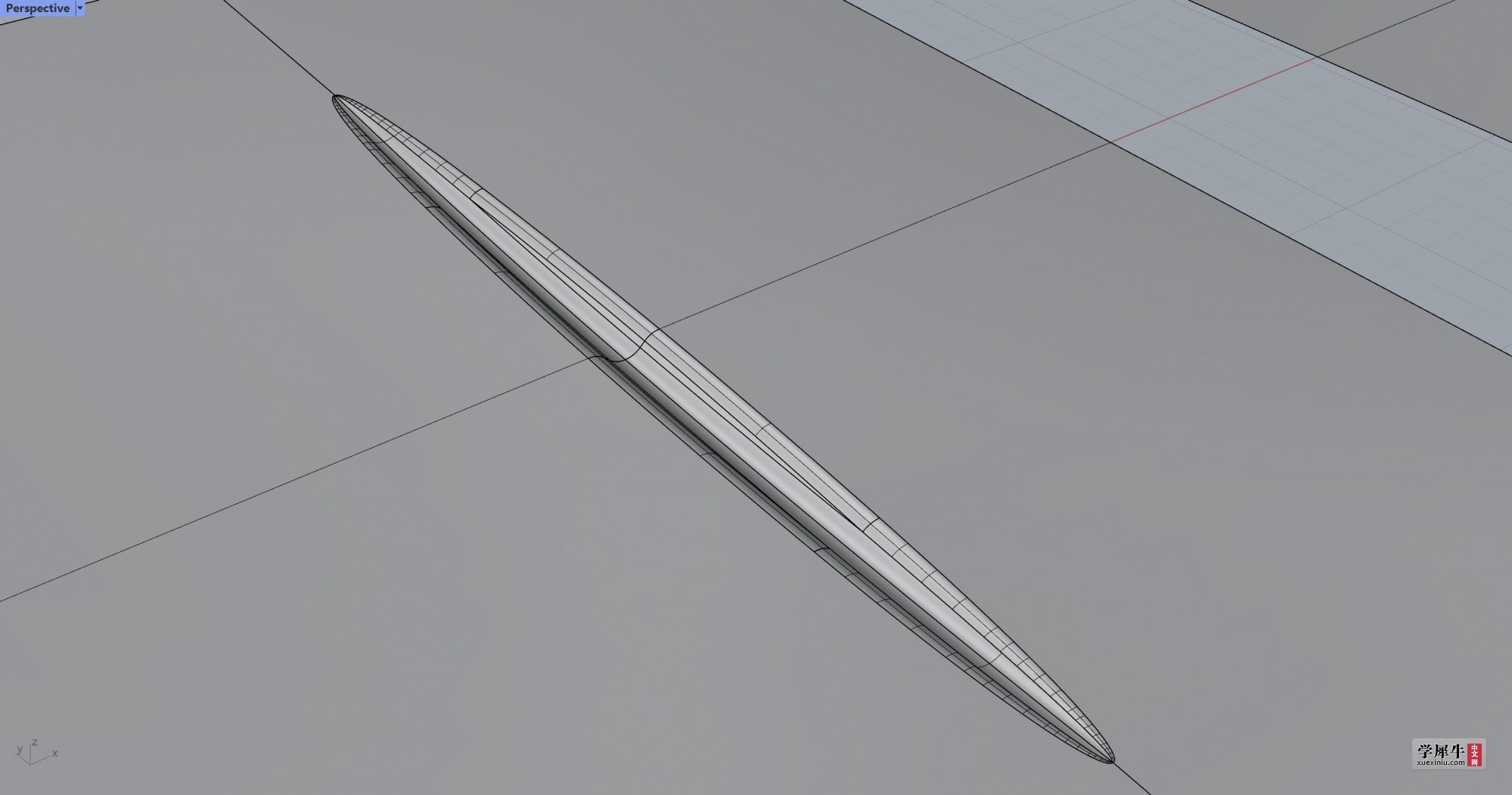

360截图20230601103057691.jpg 是这样子的吗?我只用了倒角 未命名.3dm (774.82 KB, 下载次数: 0)
0 回复

举报

wx_Y_vWJCc · 发表于 2023-6-1 10:37 点评

是的是的是的!但是这个倒角太小了有没有办法大一点呢平滑过渡,还有就是大佬你是怎么操作的

wx_Y_vWJCc | 设计助理 | 发表于 2023-6-1 10:37:06
吴宣 发表于 2023-6-1 10:32
是这样子的吗?我只用了倒角

是的是的是的!但是这个倒角太小了有没有办法大一点呢平滑过渡,还有就是大佬你是怎么操作的
0 回复

举报

吴宣 · 发表于 2023-6-1 10:52 点评

[attachimg]474485[/attachimg]这个倒角可以吗?

吴宣 | 设计主管 | 发表于 2023-6-1 10:52:57
wx_Y_vWJCc 发表于 2023-6-1 10:37
是的是的是的!但是这个倒角太小了有没有办法大一点呢平滑过渡,还有就是大佬你是怎么操作的
...

360截图20230601103057691.jpg 这个倒角可以吗?
0 回复

举报

wx_Y_vWJCc · 发表于 2023-6-1 10:55 点评

差不多了你这是混接的嘛,咋整的

wx_Y_vWJCc | 设计助理 | 发表于 2023-6-1 10:55:26
吴宣 发表于 2023-6-1 10:52
这个倒角可以吗?

差不多了你这是混接的嘛,咋整的
0 回复

举报

吴宣 · 发表于 2023-6-1 11:05 点评

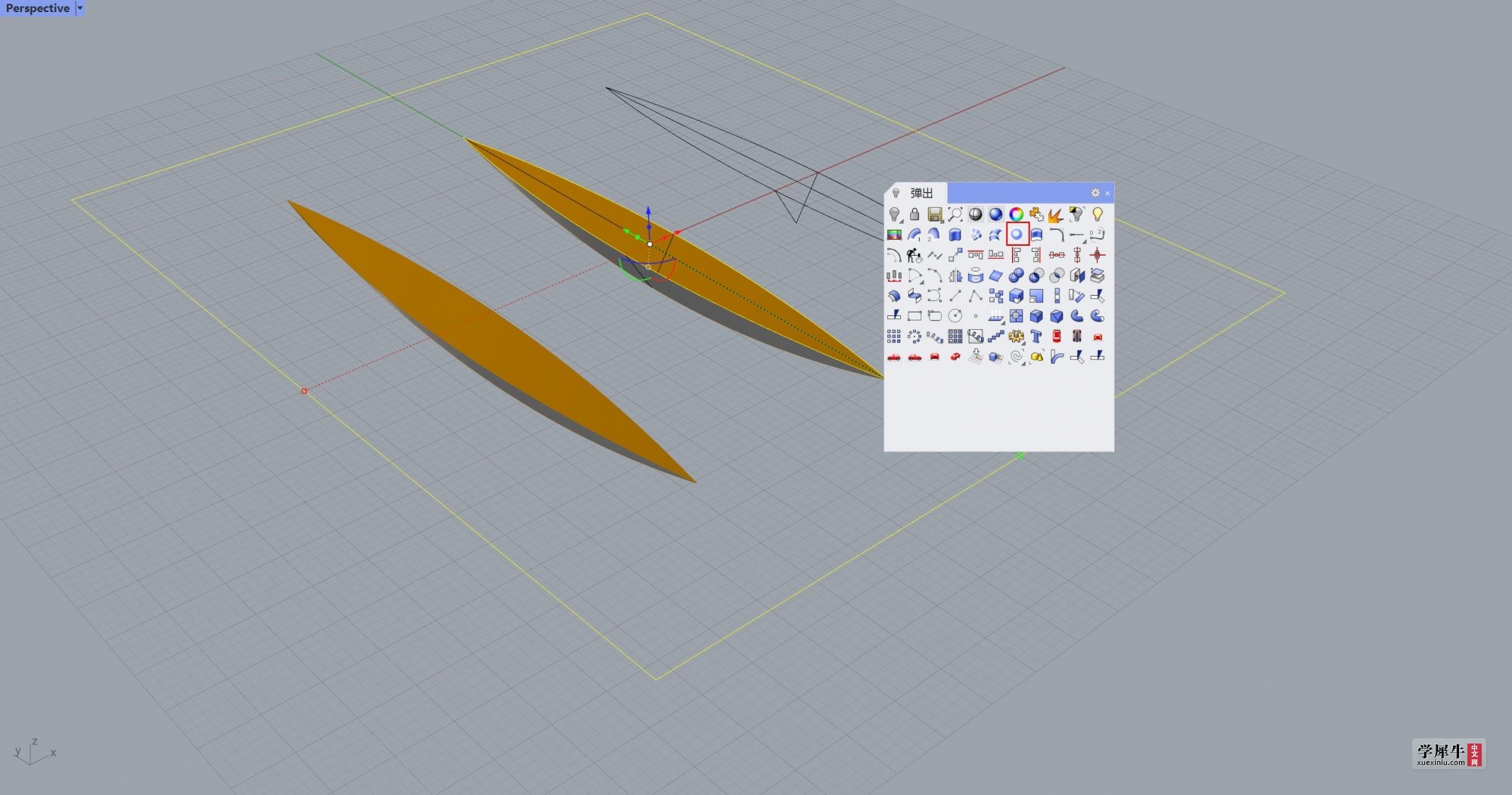

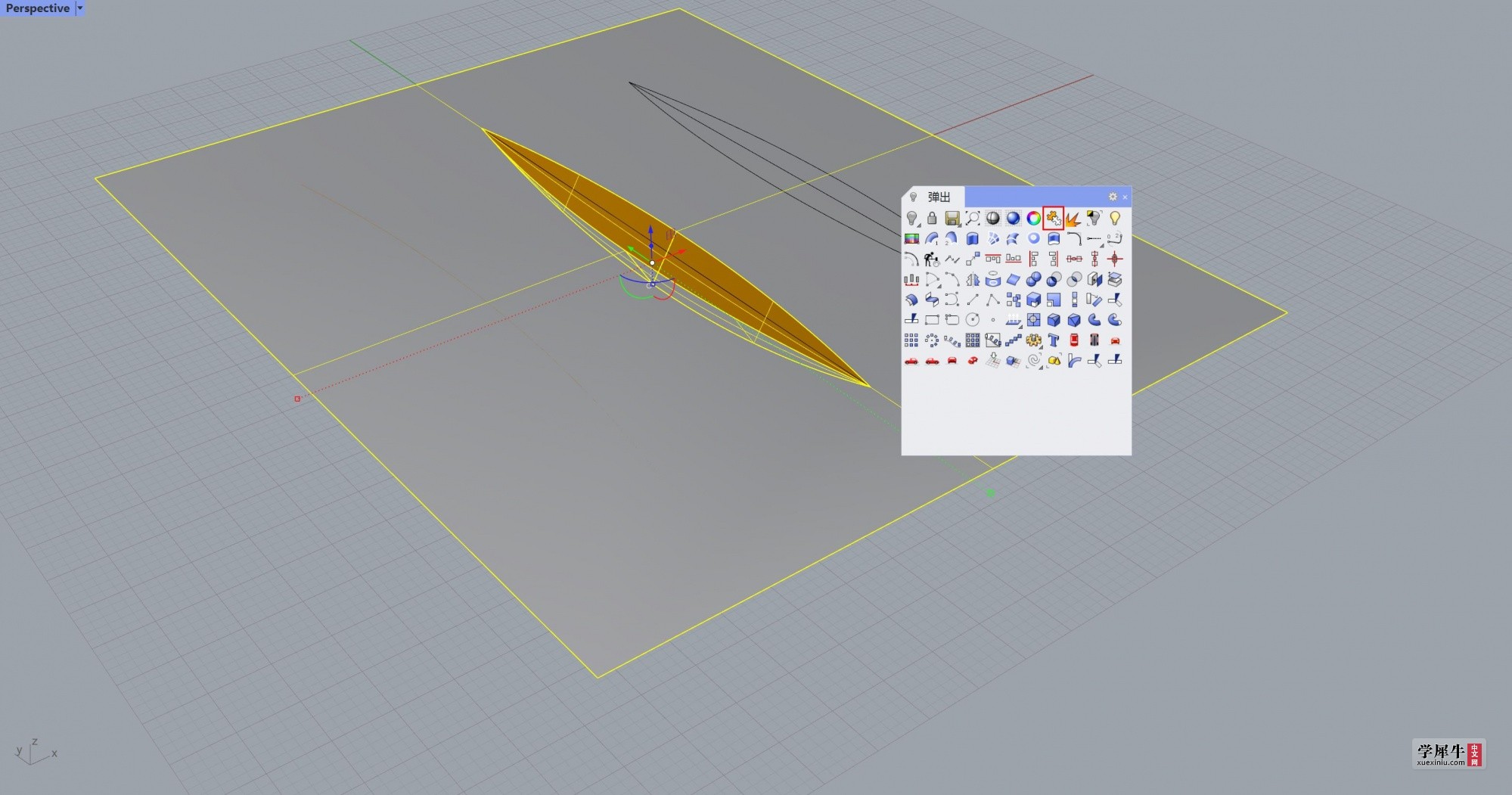

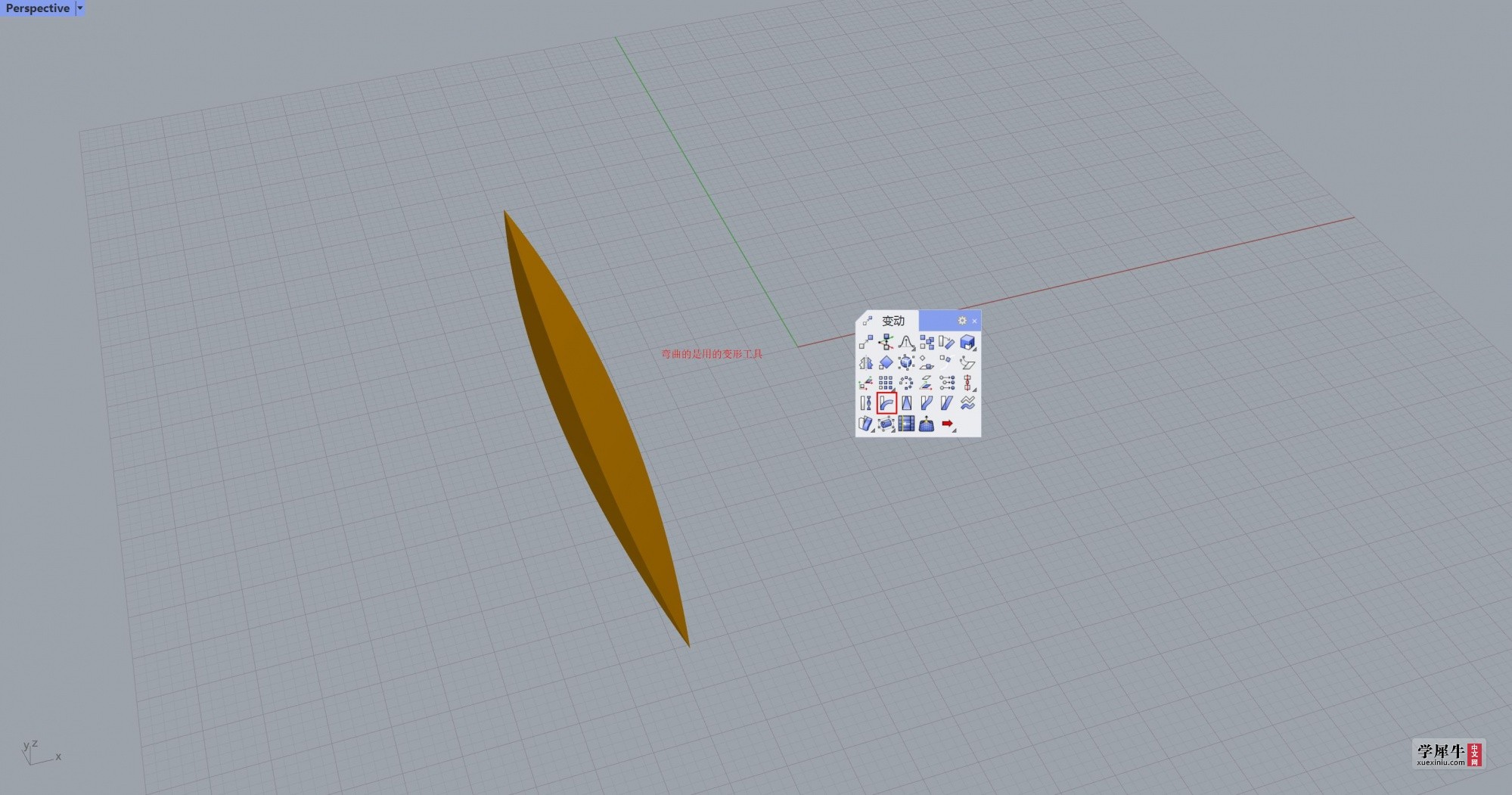

[attachimg]474501[/attachimg][attachimg]474502[/attachimg][attachimg]474503[/attachimg][attachimg]474504[/attachimg][attachimg]474505[/attachimg][attachimg]474506[/attachimg][attachimg]474507[/attachi

吴宣 | 设计主管 | 发表于 2023-6-1 11:04:29
wx_Y_vWJCc 发表于 2023-6-1 10:55
差不多了你这是混接的嘛,咋整的

未命名2.3dm (850.54 KB, 下载次数: 1)
0 回复

举报

wx_Y_vWJCc | 设计助理 | 发表于 2023-6-1 11:36:22

我倒角还是倒不出来
0 回复

举报

wx_Y_vWJCc · 发表于 2023-6-1 11:42 点评

[attachimg]474508[/attachimg][attachimg]474509[/attachimg][attachimg]474510[/attachimg]

吴宣 · 发表于 2023-6-1 11:37 点评

你截图看一下

吴宣 | 设计主管 | 发表于 2023-6-1 11:37:23
wx_Y_vWJCc 发表于 2023-6-1 11:36
我倒角还是倒不出来

你截图看一下
0 回复

举报

wx_Y_vWJCc | 设计助理 | 发表于 2023-6-1 11:42:36
wx_Y_vWJCc 发表于 2023-6-1 11:36
我倒角还是倒不出来

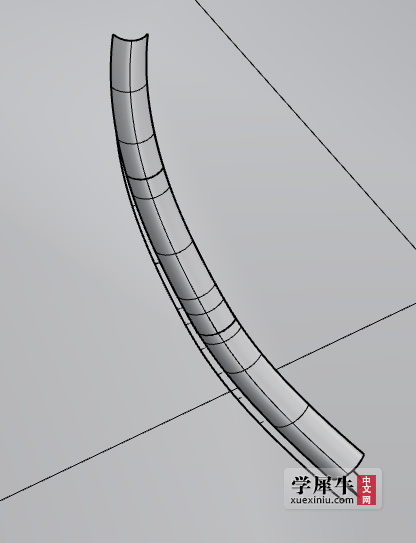

微信截图_20230601113940.png 微信截图_20230601114130.png 微信截图_20230601114138.png
0 回复

举报

吴宣 · 发表于 2023-6-1 11:44 点评

槽的宽度太小了,倒角太大出边界了

吴宣 | 设计主管 | 发表于 2023-6-1 11:44:07

槽的宽度太小了,倒角太大出边界了
0 回复

举报

吴宣 · 发表于 2023-6-1 11:45 点评

还有深度也弄深一点

吴宣 | 设计主管 | 发表于 2023-6-1 11:45:01
吴宣 发表于 2023-6-1 11:44
槽的宽度太小了,倒角太大出边界了

还有深度也弄深一点
0 回复

举报

wx_Y_vWJCc · 发表于 2023-6-1 14:35 点评

我调小r角就倒出来了可能是我的凹槽太小了 感谢大佬!!!

wx_Y_vWJCc · 发表于 2023-6-1 11:47 点评

我试试

wx_Y_vWJCc | 设计助理 | 发表于 2023-6-1 11:46:32

02.3dm (90.49 KB, 下载次数: 1)
0 回复

举报

wx_Y_vWJCc | 设计助理 | 发表于 2023-6-1 11:47:34
吴宣 发表于 2023-6-1 11:45
还有深度也弄深一点

我试试
0 回复

举报

wx_Y_vWJCc | 设计助理 | 发表于 2023-6-1 14:35:14
吴宣 发表于 2023-6-1 11:45
还有深度也弄深一点

我调小r角就倒出来了可能是我的凹槽太小了   感谢大佬!!!
0 回复

举报
