求犀牛的点怎么能设置的大一些

发布于 2023-8-24 8 点赞 11 评论 612 浏览

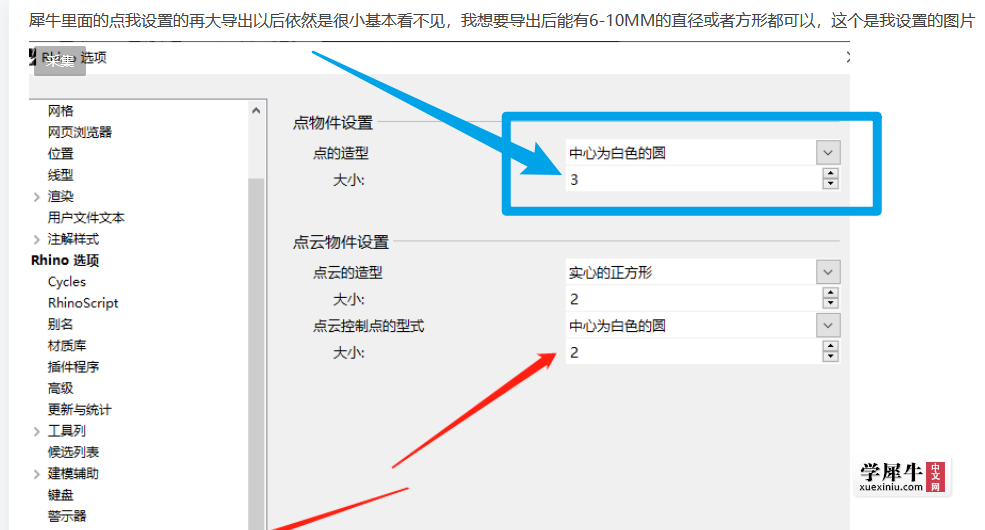

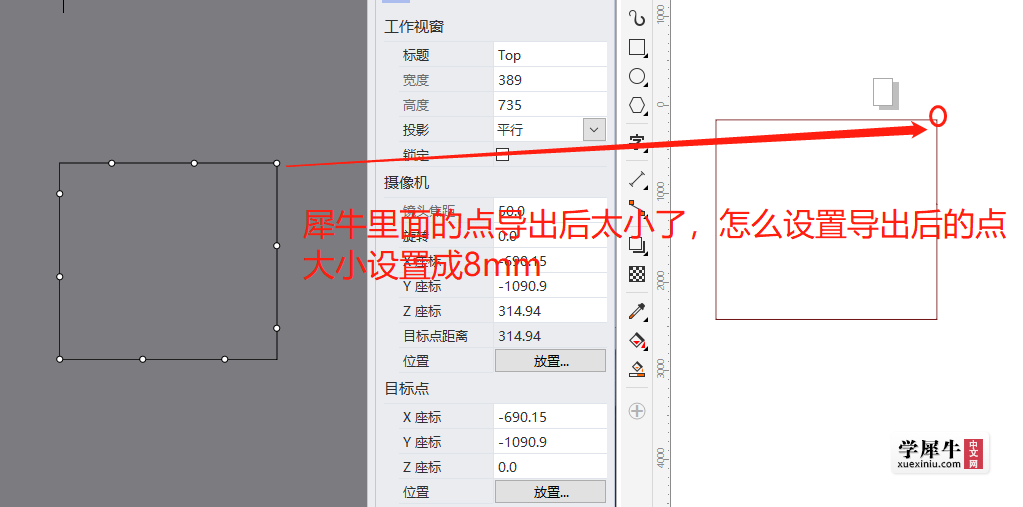

犀牛里面的点我设置的再大导出以后依然是很小基本看不见,我想要导出后能有6-10MM的直径或者方形都可以,这个是我设置的图片 微信截图_20230824185631.png 微信截图_20230824185052.png
回答问题 回答被采纳将会获得5 经验 + 30 牛丸 已有11人回答
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

wx_子路_AHHvk | 资深设计师 | 发表于 2023-8-26 11:30:49
,楼下老哥说的方法可以试试点画圆,然后导出试试,不过犀牛里面导出的CAD图好像都是不能用的吧
1 回复

举报

深蓝大人 · 发表于 2023-8-29 15:13 点评

可以使用的

青梅 | 资深设计师 | 发表于 2023-8-25 09:33:53
自己画个8mm的圆再导出
1 回复

举报

777xuexi | 设计主管 | 发表于 2023-8-25 09:11:22
点就是点,怎么能变成面或者线呢。犀牛里设置的点都是显示的大小和造型,跟导出没有关系的。
1 回复

举报

光影造像 | 设计总监 | 发表于 2023-8-25 00:30:00
这个设置试一下
可以试一下 10或者更大的,每个显示模式里面都可以这样设置操控点或者点物体的大小,我一般用 5的实心圆点



0 回复

举报

isms_tPNokphr | 设计主管 | 发表于 2023-8-25 14:46:15
选中所有要导出的点 使用中心点画圆工具画个直径8MM的圆就好了
0 回复

举报

729428119 · 发表于 2023-8-25 21:27 点评

有时候有好几十个太累了 想要设置好直接导出就能用最好

729428119 | 设计师 | 发表于 2023-8-25 21:27:34
isms_tPNokphr 发表于 2023-8-25 14:46
选中所有要导出的点 使用中心点画圆工具画个直径8MM的圆就好了

有时候有好几十个太累了 想要设置好直接导出就能用最好
0 回复

举报

我差点就懵b丶 | 设计主管 | 发表于 2023-8-26 14:57:39
犀牛里面线就是普通的线,只是显示的区别,直接CAD选全部点调大就好了
0 回复

举报

feifei666 | 设计主管 | 发表于 2023-8-29 09:02:01
6666
0 回复

举报

深蓝大人 | 设计主管 | 发表于 2023-8-29 15:13:46
wx_子路_AHHvk 发表于 2023-8-26 11:30
,楼下老哥说的方法可以试试点画圆,然后导出试试,不过犀牛里面导出的CAD图好像都是不能用的吧 ...

可以使用的
0 回复

举报

ljaicy | 设计主管 | 发表于 2023-9-5 15:33:35

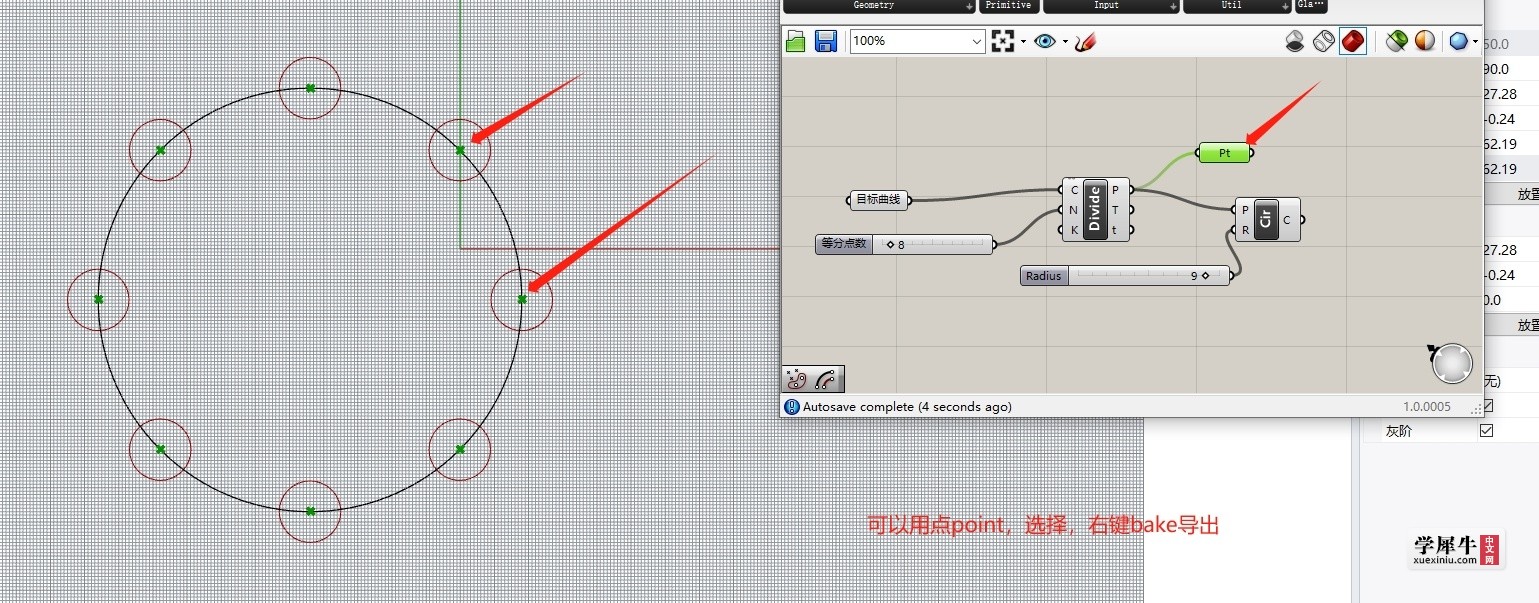

微信截图_20230905153105.png 是时候使用科技了,参数化听过吧,一键选取,最后右键bake

曲线点画8mm圆.gh

3.91 KB, 下载次数: 1

 [充值]

0 回复

举报

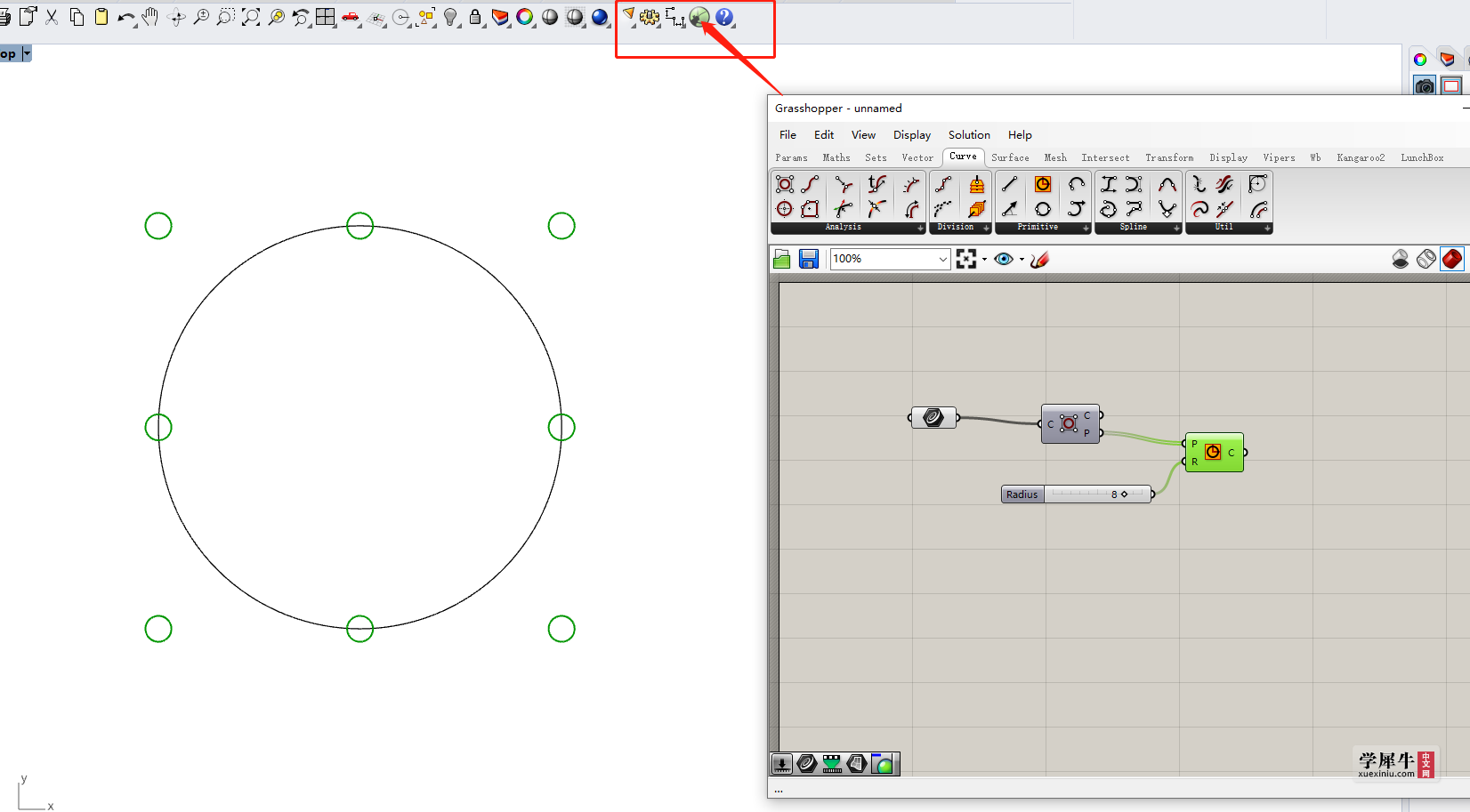

ljaicy | 设计主管 | 发表于 2023-9-5 15:49:18
ljaicy 发表于 2023-9-5 15:33
是时候使用科技了,参数化听过吧,一键选取,最后右键bake

针对点物件画圆或者方形.gh (5.91 KB, 下载次数: 0)
