五边面问题

发布于 2023-9-20 7 点赞 14 评论 1355 浏览

是弧度过大吗,升阶成7阶也合不过去,求详细步骤。

ps:网上的类似测温仪案例试过没吃过。
isms_tPNokphr已获得悬赏 5 经验+20 牛丸

最佳答案

步骤就是这样

五边面.3dm

309.51 KB, 下载次数: 90

 [充值]

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

isms_tPNokphr | 设计主管 | 发表于 2023-9-28 10:06:05
步骤就是这样
8 回复

举报

参与人数 1大洋 +1 收起 理由
山T + 1 很给力!

查看全部评分

菜鸟玩家 | 资深设计师 | 发表于 2023-9-25 08:49:00
ljaicy 发表于 2023-9-22 16:06
你还真是菜鸟玩家,下边不是附了模型,自己看下

论坛还不允许菜鸟了是吧。我提问都说了想要详细步骤,你塞给我个模型我看不懂不可以?浪费我大洋
2 回复

举报

hq_mahone | 设计师 | 发表于 2023-9-21 14:58:24
用xnurbs插件
0 回复

举报

965324962 | 设计师 | 发表于 2023-9-21 17:57:01

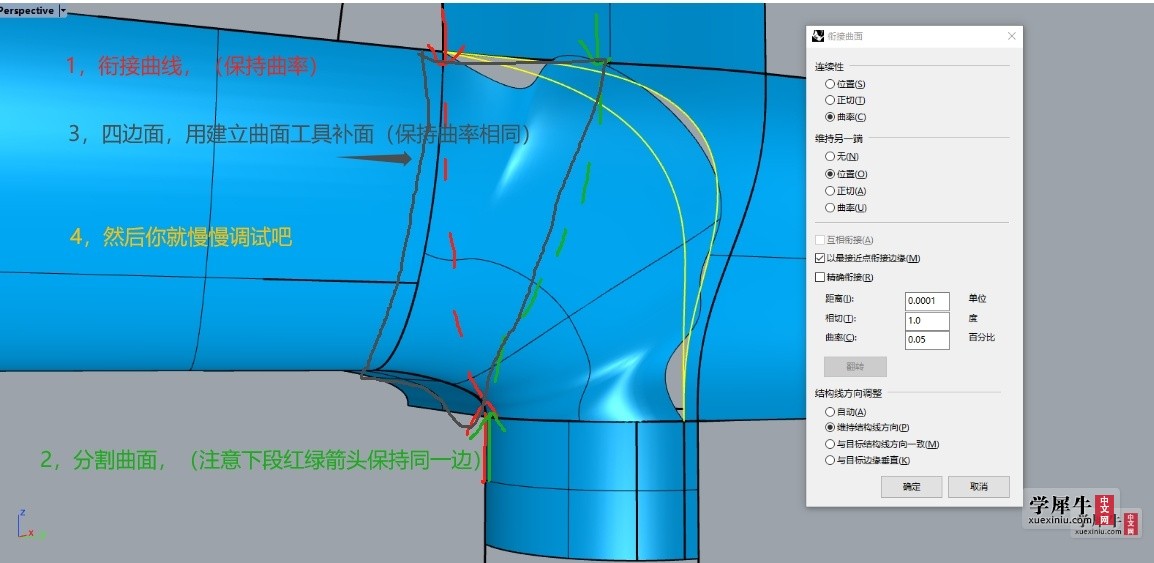

且看,勿喷!哈哈
0 回复

举报

isms_tPNokphr · 发表于 2023-9-28 12:50 点评

五边面就是先做一半,然后切掉切出1个四边面 双轨就好了

菜鸟玩家 · 发表于 2023-9-22 15:15 点评

没看明白就是说,红线绿线什么意思,分三个面?,第一步衔接曲线曲率关系会切多

965324962 · 发表于 2023-9-21 17:59 点评

上面第一步,之后也要用到建立曲面工具,(保持曲率)

965324962 | 设计师 | 发表于 2023-9-21 17:59:05
965324962 发表于 2023-9-21 17:57
且看,勿喷!哈哈

上面第一步,之后也要用到建立曲面工具,(保持曲率)
0 回复

举报

ljaicy | 设计主管 | 发表于 2023-9-22 10:10:33

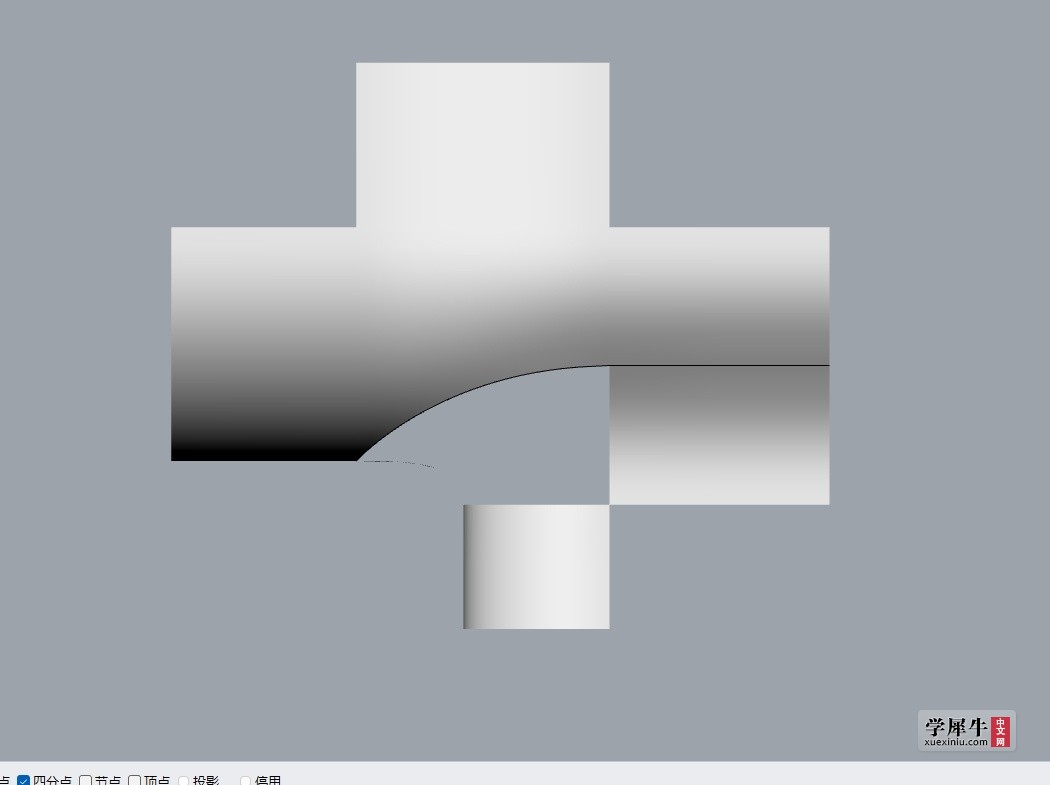

微信截图_20230922100943.png 重制版

五边面.3dm

2.13 MB, 下载次数: 10

售价: 3 个大洋  [记录]  [充值]

0 回复

举报

512905882 · 发表于 2023-9-25 16:49 点评

@菜鸟玩家 : 他的步骤在模型里,你要先打开模型,表意思,忍不住吱一声。

ljaicy · 发表于 2023-9-22 16:06 点评

你还真是菜鸟玩家,下边不是附了模型,自己看下

菜鸟玩家 · 发表于 2023-9-22 15:13 点评

想问的是步骤,不是结果哈,有截图步骤吗

菜鸟玩家 | 资深设计师 | 发表于 2023-9-22 15:13:15

想问的是步骤,不是结果哈,有截图步骤吗
0 回复

举报

菜鸟玩家 | 资深设计师 | 发表于 2023-9-22 15:15:15
965324962 发表于 2023-9-21 17:57
且看,勿喷!哈哈

没看明白就是说,红线绿线什么意思,分三个面?,第一步衔接曲线曲率关系会切多
0 回复

举报

965324962 · 发表于 2023-9-26 17:36 点评

线条颜色代表不同步骤

ljaicy | 设计主管 | 发表于 2023-9-22 16:06:02

你还真是菜鸟玩家,下边不是附了模型,自己看下
0 回复

举报

菜鸟玩家 · 发表于 2023-9-25 08:49 点评

论坛还不允许菜鸟了是吧。我提问都说了想要详细步骤,你塞给我个模型我看不懂不可以?浪费我大洋

山T | 设计师 | 发表于 2023-9-25 10:21:33
用XN插件 四条边缘选相切就行了
0 回复

举报

菜鸟玩家 · 发表于 2023-9-26 11:13 点评

感谢回复,xn调点比较困难,不利于生成后的改动,此帖还是想要了解手动补面的技巧

菜鸟玩家 | 资深设计师 | 发表于 2023-9-26 11:13:39
山T 发表于 2023-9-25 10:21
用XN插件 四条边缘选相切就行了

感谢回复,xn调点比较困难,不利于生成后的改动,此帖还是想要了解手动补面的技巧
0 回复

举报

965324962 | 设计师 | 发表于 2023-9-26 17:36:15
菜鸟玩家 发表于 2023-9-22 15:15
没看明白就是说,红线绿线什么意思,分三个面?,第一步衔接曲线曲率关系会切多
...

线条颜色代表不同步骤
0 回复

举报

isms_tPNokphr | 设计主管 | 发表于 2023-9-28 12:50:31
965324962 发表于 2023-9-21 17:57
且看,勿喷!哈哈

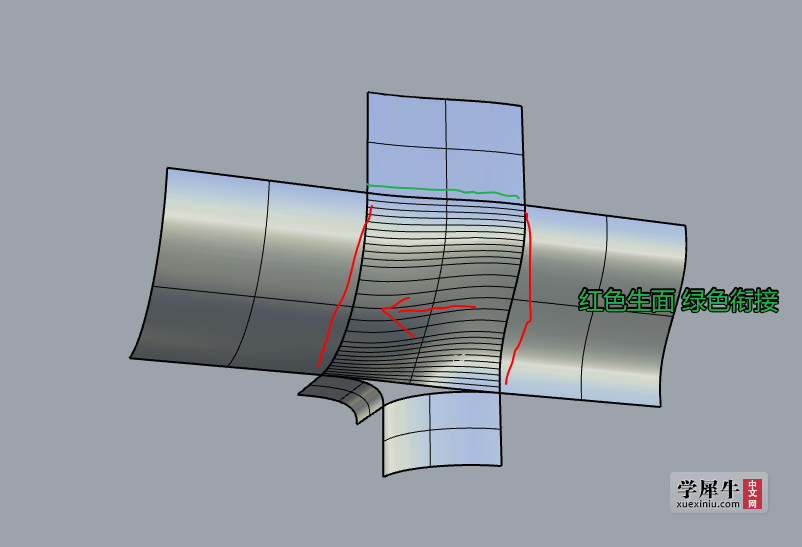

五边面就是先做一半,然后切掉切出1个四边面 双轨就好了
0 回复

举报

mayaluo | 资深设计师 | 发表于 2023-10-11 14:46:04
好东西啊
