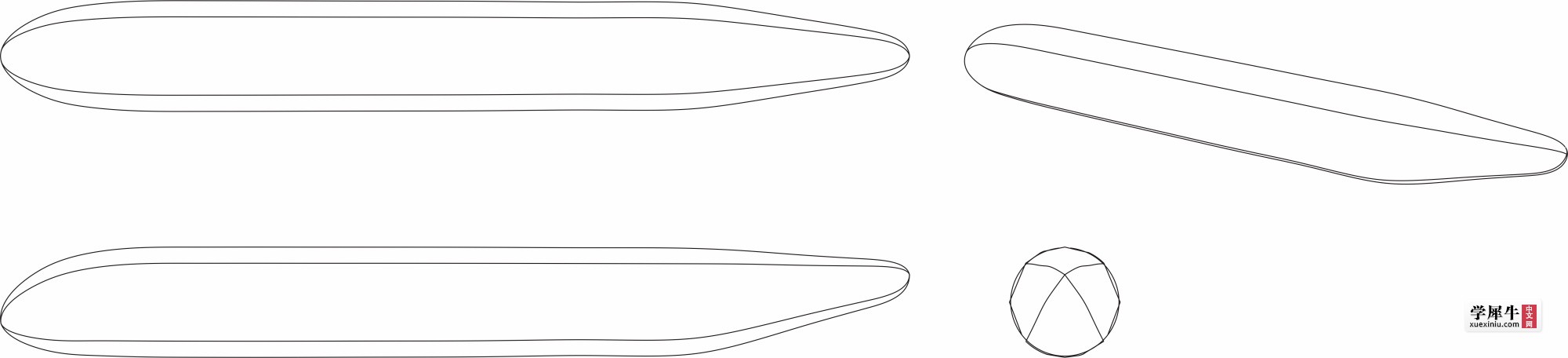

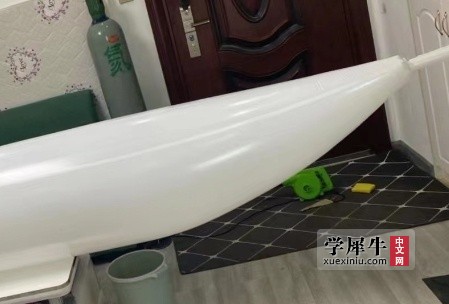

犀牛怎么画这个浮筒模型

发布于 2023-11-2 8 点赞 4 评论 705 浏览

Rhino(犀牛) 练习交流

设计师

收听TA



ljaicy已获得悬赏 5 经验+20 牛丸

最佳答案

曲面重建参考数值

ljaicy
发表于2023-11-06
详细答案 >

4 点击回复 8 点击点赞 2 点击收藏

精彩回复

文明上网理性发言、请文明用语

ljaicy | 设计主管 | 发表于 2023-11-6 17:17:37

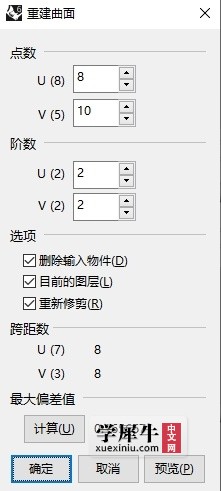

曲面重建参考数值


球形拉伸.3dm

1.19 MB, 下载次数: 3

1 回复

5881652 | 资深设计师 | 发表于 2023-11-2 17:06:02

用犀牛的细分



2.77 MB, 下载次数: 8

1 回复

777xuexi | 设计主管 | 发表于 2023-11-3 08:39:58

用曲线旋转出一个圆管，直接调曲面的控制点。

0 回复

我差点就懵b丶 | 设计主管 | 发表于 2023-11-3 10:07:08

切开一半，双轨，再做上下两段，或者直接一起双轨去调点

0 回复
